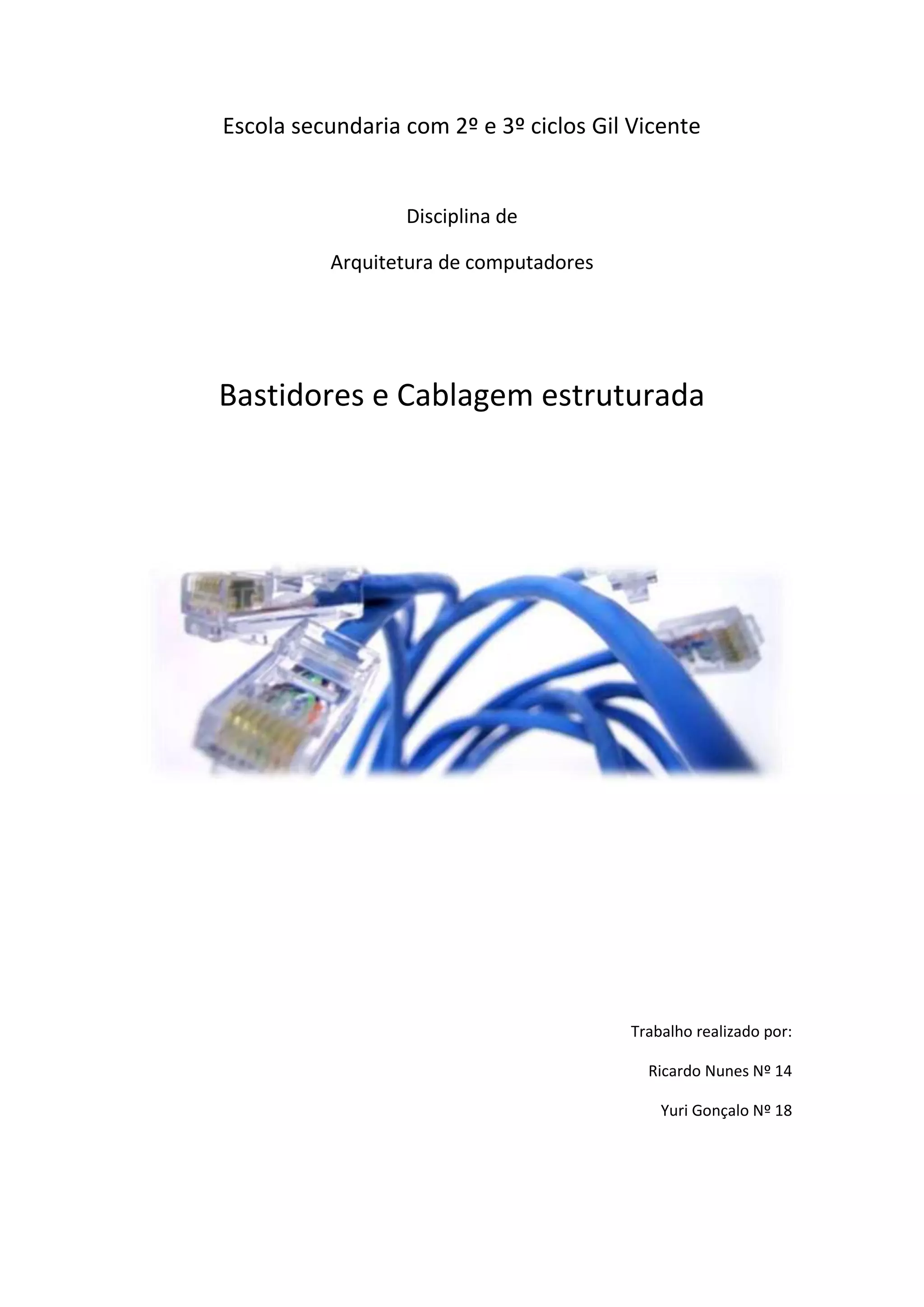

1. Escola secundaria com 2º e 3º ciclos Gil Vicente
Disciplina de
Arquitetura de computadores
Bastidores e Cablagem estruturada
Trabalho realizado por:
Ricardo Nunes Nº 14
Yuri Gonçalo Nº 18

2. Índice
Bastidores ...........................................................................................................................3
Acessórios para armários de 19 polegada: ............................................................................... 3
Orelhas .................................................................................................................................. 3
Painel cego ............................................................................................................................ 3
Bandejas ................................................................................................................................ 3
(painel de ligações)................................................................................................................ 4
Passa cabos ........................................................................................................................... 4
Equipamento particular ............................................................................................................ 4
Servidores rack ...................................................................................................................... 4
Monitor, teclado, rato de rack .............................................................................................. 5
Array de discos para rack. ..................................................................................................... 5
Escolha de um armário .............................................................................................................. 5
Organização interior de um armário ......................................................................................... 6
Cablagem estruturada .........................................................................................................6
Acessórios de montagem .......................................................................................................... 6
Esteiras .................................................................................................................................. 7
Calha Técnica......................................................................................................................... 7

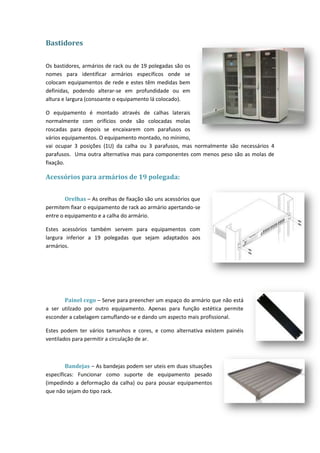

3. Bastidores
Os bastidores, armários de rack ou de 19 polegadas são os
nomes para identificar armários específicos onde se
colocam equipamentos de rede e estes têm medidas bem
definidas, podendo alterar-se em profundidade ou em
altura e largura (consoante o equipamento lá colocado).
O equipamento é montado através de calhas laterais
normalmente com orifícios onde são colocadas molas
roscadas para depois se encaixarem com parafusos os
vários equipamentos. O equipamento montado, no mínimo,
vai ocupar 3 posições (1U) da calha ou 3 parafusos, mas normalmente são necessários 4
parafusos. Uma outra alternativa mas para componentes com menos peso são as molas de
fixação.
Acessórios para armários de 19 polegada:
Orelhas – As orelhas de fixação são uns acessórios que
permitem fixar o equipamento de rack ao armário apertando-se
entre o equipamento e a calha do armário.
Estes acessórios também servem para equipamentos com
largura inferior a 19 polegadas que sejam adaptados aos
armários.
Painel cego – Serve para preencher um espaço do armário que não está
a ser utilzado por outro equipamento. Apenas para função estética permite
esconder a cabelagem camuflando-se e dando um aspecto mais profissional.
Estes podem ter vários tamanhos e cores, e como alternativa existem painéis
ventilados para permitir a circulação de ar.
Bandejas – As bandejas podem ser uteis em duas situações
específicas: Funcionar como suporte de equipamento pesado
(impedindo a deformação da calha) ou para pousar equipamentos
que não sejam do tipo rack.

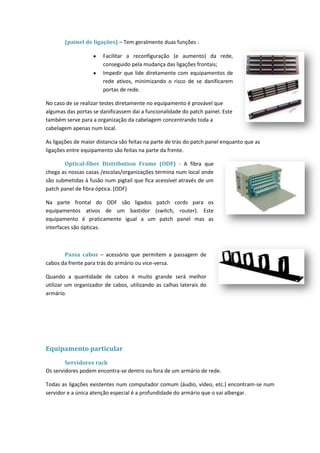

4. (painel de ligações) – Tem geralmente duas funções :
Facilitar a reconfiguração (e aumento) da rede,
conseguido pela mudança das ligações frontais;
Impedir que lide diretamente com equipamentos de
rede ativos, minimizando o risco de se danificarem
portas de rede.
No caso de se realizar testes diretamente no equipamento é provável que
algumas das portas se danificassem dai a funcionalidade do patch painel. Este
também serve para a organização da cabelagem concentrando toda a
cabelagem apenas num local.
As ligações de maior distancia são feitas na parte de trás do patch panel enquanto que as
ligações entre equipamento são feitas na parte da frente.
Optical-fiber Distribution Frame (ODF) - A fibra que
chega as nossas casas /escolas/organizações termina num local onde
são submetidas à fusão num pigtail que fica acessível através de um
patch panel de fibra óptica. (ODF)
Na parte frontal do ODF são ligados patch cords para os
equipamentos ativos de um bastidor (switch, router). Este
equipamento é praticamente igual a um patch panel mas as
interfaces são ópticas.
Passa cabos – acessório que permitem a passagem de
cabos da frente para trás do armário ou vice-versa.
Quando a quantidade de cabos é muito grande será melhor
utilizar um organizador de cabos, utilizando as calhas laterais do
armário.
Equipamento particular
Servidores rack
Os servidores podem encontra-se dentro ou fora de um armário de rede.
Todas as ligações existentes num computador comum (áudio, vídeo, etc.) encontram-se num
servidor e a única atenção especial é a profundidade do armário que o vai albergar.

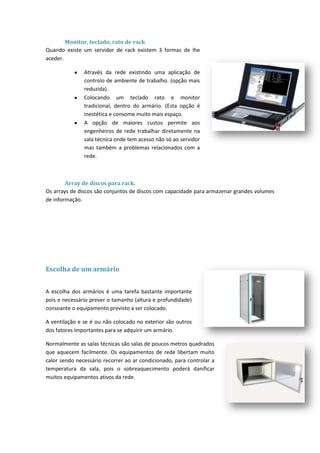

5. Monitor, teclado, rato de rack
Quando existe um servidor de rack existem 3 formas de lhe
aceder.
Através da rede existindo uma aplicação de
controlo de ambiente de trabalho. (opção mais
reduzida).
Colocando um teclado rato e monitor
tradicional, dentro do armário. (Esta opção é
inestética e consome muito mais espaço.
A opção de maiores custos permite aos
engenheiros de rede trabalhar diretamente na
sala técnica onde tem acesso não só ao servidor
mas também a problemas relacionados com a
rede.
Array de discos para rack.
Os arrays de discos são conjuntos de discos com capacidade para armazenar grandes volumes
de informação.
Escolha de um armário
A escolha dos armários é uma tarefa bastante importante
pois e necessário prever o tamanho (altura e profundidade)
consoante o equipamento previsto a ser colocado.
A ventilação e se é ou não colocado no exterior são outros
dos fatores importantes para se adquirir um armário.
Normalmente as salas técnicas são salas de poucos metros quadrados
que aquecem facilmente. Os equipamentos de rede libertam muito
calor sendo necessário recorrer ao ar condicionado, para controlar a
temperatura da sala, pois o sobreaquecimento poderá danificar
muitos equipamentos ativos da rede.

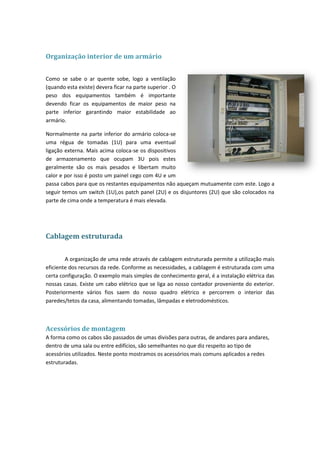

6. Organização interior de um armário
Como se sabe o ar quente sobe, logo a ventilação
(quando esta existe) devera ficar na parte superior . O
peso dos equipamentos também é importante
devendo ficar os equipamentos de maior peso na
parte inferior garantindo maior estabilidade ao
armário.
Normalmente na parte inferior do armário coloca-se
uma régua de tomadas (1U) para uma eventual
ligação externa. Mais acima coloca-se os dispositivos
de armazenamento que ocupam 3U pois estes
geralmente são os mais pesados e libertam muito
calor e por isso é posto um painel cego com 4U e um
passa cabos para que os restantes equipamentos não aqueçam mutuamente com este. Logo a
seguir temos um switch (1U),os patch panel (2U) e os disjuntores (2U) que são colocados na
parte de cima onde a temperatura é mais elevada.
Cablagem estruturada
A organização de uma rede através de cablagem estruturada permite a utilização mais
eficiente dos recursos da rede. Conforme as necessidades, a cablagem é estruturada com uma
certa configuração. O exemplo mais simples de conhecimento geral, é a instalação elétrica das
nossas casas. Existe um cabo elétrico que se liga ao nosso contador proveniente do exterior.
Posteriormente vários fios saem do nosso quadro elétrico e percorrem o interior das
paredes/tetos da casa, alimentando tomadas, lâmpadas e eletrodomésticos.
Acessórios de montagem
A forma como os cabos são passados de umas divisões para outras, de andares para andares,
dentro de uma sala ou entre edifícios, são semelhantes no que diz respeito ao tipo de
acessórios utilizados. Neste ponto mostramos os acessórios mais comuns aplicados a redes
estruturadas.

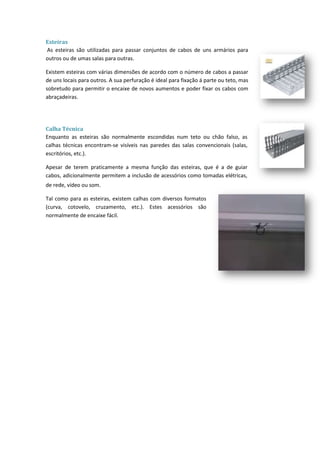

7. Esteiras
As esteiras são utilizadas para passar conjuntos de cabos de uns armários para
outros ou de umas salas para outras.
Existem esteiras com várias dimensões de acordo com o número de cabos a passar
de uns locais para outros. A sua perfuração é ideal para fixação á parte ou teto, mas
sobretudo para permitir o encaixe de novos aumentos e poder fixar os cabos com
abraçadeiras.
Calha Técnica
Enquanto as esteiras são normalmente escondidas num teto ou chão falso, as
calhas técnicas encontram-se visíveis nas paredes das salas convencionais (salas,
escritórios, etc.).
Apesar de terem praticamente a mesma função das esteiras, que é a de guiar
cabos, adicionalmente permitem a inclusão de acessórios como tomadas elétricas,
de rede, vídeo ou som.
Tal como para as esteiras, existem calhas com diversos formatos
(curva, cotovelo, cruzamento, etc.). Estes acessórios são
normalmente de encaixe fácil.
