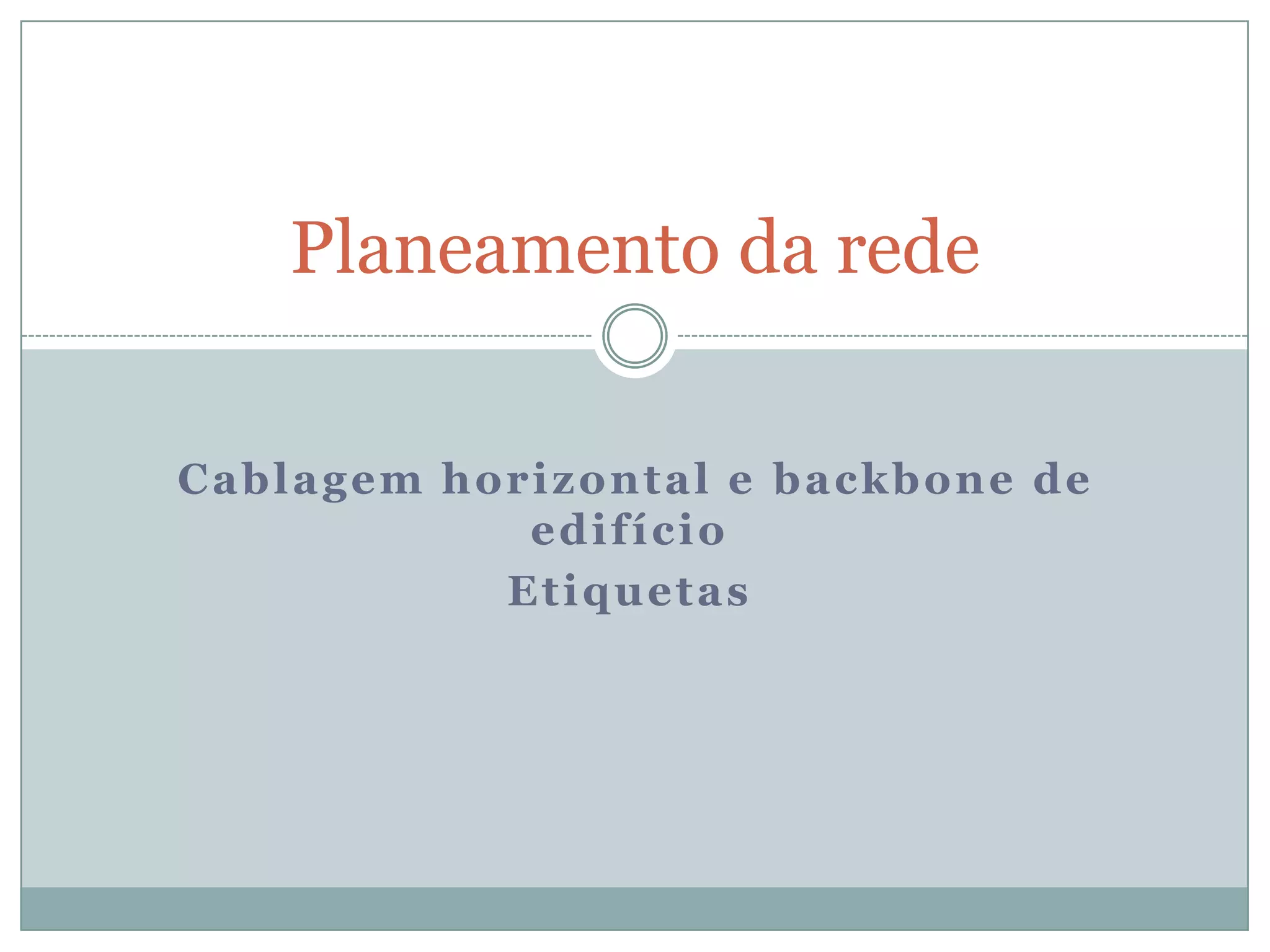

Planeamento da rede

Cablagem horizontal e backbone de
            edifício
           Etiquetas

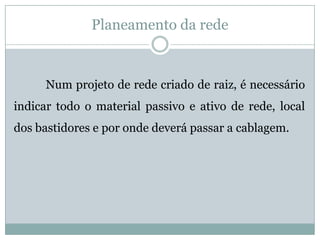

Planeamento da rede



     Num projeto de rede criado de raiz, é necessário
indicar todo o material passivo e ativo de rede, local
dos bastidores e por onde deverá passar a cablagem.

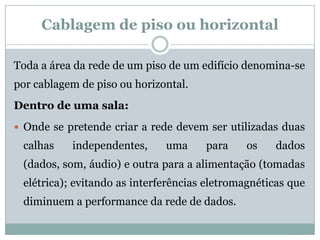

Cablagem de piso ou horizontal

Toda a área da rede de um piso de um edifício denomina-se
por cablagem de piso ou horizontal.
Dentro de uma sala:
 Onde se pretende criar a rede devem ser utilizadas duas
 calhas    independentes,     uma     para    os    dados
 (dados, som, áudio) e outra para a alimentação (tomadas
 elétrica); evitando as interferências eletromagnéticas que
 diminuem a performance da rede de dados.
Cablagem de piso ou horizontal

 Sempre que existem mesas no meio de uma sala, para
 utilização de dispositivos portáteis. Deve ser utilizado um
 chão falso que permita passar toda a cablagem até esses
 locais, para evitar que a circulação na sala seja reduzida.


 Serão necessárias caixas de chão para acomodar as
 tomadas, tubos flexíveis ou esteiras (em separado) para
 passar os cabos de dados e de alimentação.

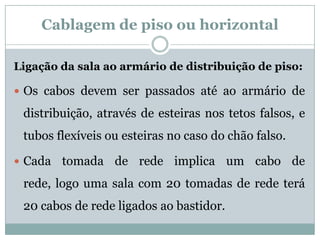

Cablagem de piso ou horizontal

Ligação da sala ao armário de distribuição de piso:

 Os cabos devem ser passados até ao armário de

 distribuição, através de esteiras nos tetos falsos, e
 tubos flexíveis ou esteiras no caso do chão falso.

 Cada   tomada de rede implica um cabo de
 rede, logo uma sala com 20 tomadas de rede terá
 20 cabos de rede ligados ao bastidor.

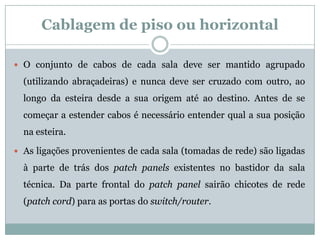

Cablagem de piso ou horizontal

 O conjunto de cabos de cada sala deve ser mantido agrupado

  (utilizando abraçadeiras) e nunca deve ser cruzado com outro, ao
  longo da esteira desde a sua origem até ao destino. Antes de se
  começar a estender cabos é necessário entender qual a sua posição
  na esteira.

 As ligações provenientes de cada sala (tomadas de rede) são ligadas

  à parte de trás dos patch panels existentes no bastidor da sala
  técnica. Da parte frontal do patch panel sairão chicotes de rede
  (patch cord) para as portas do switch/router.

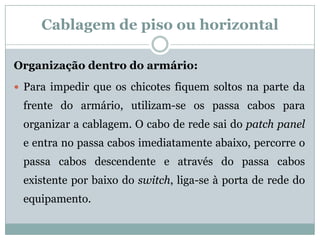

Cablagem de piso ou horizontal

Organização dentro do armário:
 Para impedir que os chicotes fiquem soltos na parte da
 frente do armário, utilizam-se os passa cabos para
 organizar a cablagem. O cabo de rede sai do patch panel
 e entra no passa cabos imediatamente abaixo, percorre o
 passa cabos descendente e através do passa cabos
 existente por baixo do switch, liga-se à porta de rede do
 equipamento.

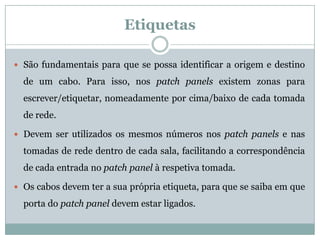

Etiquetas

 São fundamentais para que se possa identificar a origem e destino

  de um cabo. Para isso, nos patch panels existem zonas para
  escrever/etiquetar, nomeadamente por cima/baixo de cada tomada
  de rede.

 Devem ser utilizados os mesmos números nos patch panels e nas

  tomadas de rede dentro de cada sala, facilitando a correspondência
  de cada entrada no patch panel à respetiva tomada.

 Os cabos devem ter a sua própria etiqueta, para que se saiba em que

  porta do patch panel devem estar ligados.

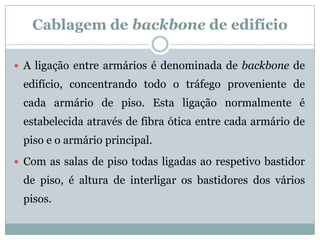

Cablagem de backbone de edifício

 A ligação entre armários é denominada de backbone de
 edifício, concentrando todo o tráfego proveniente de
 cada armário de piso. Esta ligação normalmente é
 estabelecida através de fibra ótica entre cada armário de
 piso e o armário principal.
 Com as salas de piso todas ligadas ao respetivo bastidor
 de piso, é altura de interligar os bastidores dos vários
 pisos.

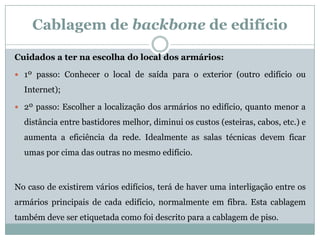

Cablagem de backbone de edifício

Cuidados a ter na escolha do local dos armários:

 1º passo: Conhecer o local de saída para o exterior (outro edifício ou

  Internet);

 2º passo: Escolher a localização dos armários no edifício, quanto menor a

  distância entre bastidores melhor, diminui os custos (esteiras, cabos, etc.) e
  aumenta a eficiência da rede. Idealmente as salas técnicas devem ficar
  umas por cima das outras no mesmo edifício.



No caso de existirem vários edifícios, terá de haver uma interligação entre os
armários principais de cada edifício, normalmente em fibra. Esta cablagem
também deve ser etiquetada como foi descrito para a cablagem de piso.
