Bastidores
Acessórios para armários de 19 polegadas: Existem diversos acessórios para armários de 19 polegadas.
→ Orelhas
Os equipamentos de rack estão apetrechados com acessórios que lhes
permitem ser colocados num armário do tipo rack. São chamadas orelhas
de fixação e aperta-se entre o equipamento e a calha do armário.
Por vezes estes acessórios, servem também para que equipamentos com
largura inferior a 19 polegadas sejam adaptados aos armários.
→ Painel Cego
Um painel cego serve para preencher um espaço do armário onde não
exista qualquer equipamento. Apenas serve para a função estética,
permite esconder a cabelagem camuflando-se e dando um aspecto mais
profissional. Estes podem ter vários tamanhos e cores, e como alternativa
existem painéis ventilados para permitir a circulação de ar.
→ Bandejas
As bandejas tem duas funções especificas, funcionar como suporte de
equipamento pesado que impeça a deformação da calha do armário, e pousar
equipamentos que não sejam do tipo rack.
→ Patch panel (painel de ligação)
O patch panel tem geralmente duas utilidades, que são, facilitar a
reconfiguração da rede e impedir que se lide diretamente com os
equipamentos de rede ativos, minimizando o risco de se danificarem
portas de rede.
→ Passa cabos
Como o nome indica são acessórios que permitem a passagem de
cabos da frente para trás do armário ou vice-versa. Estão normalmente
colocados por baixo do equipamento a que se pretende aceder, uma vez que
desta forma se garante maior durabilidade dos equipamentos.

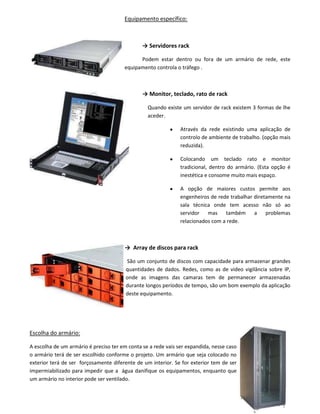

Equipamento específico:
→ Servidores rack
Podem estar dentro ou fora de um armário de rede, este
equipamento controla o tráfego .
→ Monitor, teclado, rato de rack
Quando existe um servidor de rack existem 3 formas de lhe
aceder.
Através da rede existindo uma aplicação de
controlo de ambiente de trabalho. (opção mais
reduzida).
Colocando um teclado rato e monitor
tradicional, dentro do armário. (Esta opção é
inestética e consome muito mais espaço.
A opção de maiores custos permite aos
engenheiros de rede trabalhar diretamente na
sala técnica onde tem acesso não só ao
servidor mas também a problemas
relacionados com a rede.
→ Array de discos para rack
São um conjunto de discos com capacidade para armazenar grandes
quantidades de dados. Redes, como as de video vigilância sobre IP,
onde as imagens das camaras tem de permanecer armazenadas
durante longos períodos de tempo, são um bom exemplo da aplicação
deste equipamento.
Escolha do armário:
A escolha de um armário é preciso ter em conta se a rede vais ser expandida, nesse caso
o armário terá de ser escolhido conforme o projeto. Um armário que seja colocado no
exterior terá de ser forçosamente diferente de um interior. Se for exterior tem de ser
impermiabilizado para impedir que a água danifique os equipamentos, enquanto que
um armário no interior pode ser ventilado.

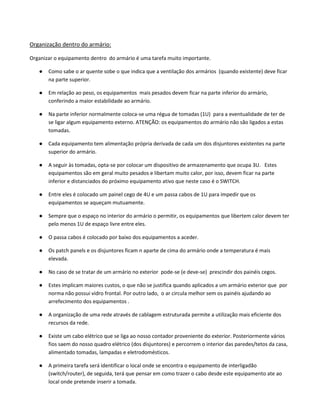

Organização dentro do armário:
Organizar o equipamento dentro do armário é uma tarefa muito importante.
● Como sabe o ar quente sobe o que indica que a ventilação dos armários (quando existente) deve ficar
na parte superior.
● Em relação ao peso, os equipamentos mais pesados devem ficar na parte inferior do armário,
conferindo a maior estabilidade ao armário.
● Na parte inferior normalmente coloca-se uma régua de tomadas (1U) para a eventualidade de ter de
se ligar algum equipamento externo. ATENÇÃO: os equipamentos do armário não são ligados a estas
tomadas.
● Cada equipamento tem alimentação própria derivada de cada um dos disjuntores existentes na parte
superior do armário.
● A seguir às tomadas, opta-se por colocar um dispositivo de armazenamento que ocupa 3U. Estes
equipamentos são em geral muito pesados e libertam muito calor, por isso, devem ficar na parte
inferior e distanciados do próximo equipamento ativo que neste caso é o SWITCH.
● Entre eles é colocado um painel cego de 4U e um passa cabos de 1U para impedir que os
equipamentos se aqueçam mutuamente.
● Sempre que o espaço no interior do armário o permitir, os equipamentos que libertem calor devem ter
pelo menos 1U de espaço livre entre eles.
● O passa cabos é colocado por baixo dos equipamentos a aceder.
● Os patch panels e os disjuntores ficam n aparte de cima do armário onde a temperatura é mais
elevada.
● No caso de se tratar de um armário no exterior pode-se (e deve-se) prescindir dos painéis cegos.
● Estes implicam maiores custos, o que não se justifica quando aplicados a um armário exterior que por
norma não possui vidro frontal. Por outro lado, o ar circula melhor sem os painéis ajudando ao
arrefecimento dos equipamentos .
● A organização de uma rede através de cablagem estruturada permite a utilização mais eficiente dos
recursos da rede.
● Existe um cabo elétrico que se liga ao nosso contador proveniente do exterior. Posteriormente vários
fios saem do nosso quadro elétrico (dos disjuntores) e percorrem o interior das paredes/tetos da casa,
alimentado tomadas, lampadas e eletrodomésticos.
● A primeira tarefa será identificar o local onde se encontra o equipamento de interligadão
(switch/router), de seguida, terá que pensar em como trazer o cabo desde este equipamento ate ao
local onde pretende inserir a tomada.

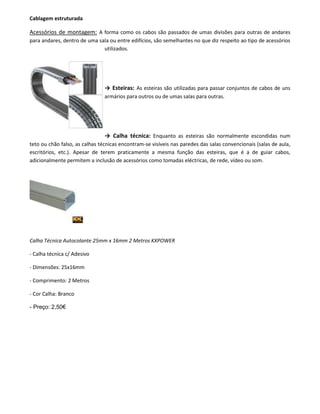

Cablagem estruturada
Acessórios de montagem: A forma como os cabos são passados de umas divisões para outras de andares
para andares, dentro de uma sala ou entre edifícios, são semelhantes no que diz respeito ao tipo de acessórios
utilizados.
→ Esteiras: As esteiras são utilizadas para passar conjuntos de cabos de uns
armários para outros ou de umas salas para outras.
→ Calha técnica: Enquanto as esteiras são normalmente escondidas num
teto ou chão falso, as calhas técnicas encontram-se visíveis nas paredes das salas convencionais (salas de aula,
escritórios, etc.). Apesar de terem praticamente a mesma função das esteiras, que é a de guiar cabos,
adicionalmente permitem a inclusão de acessórios como tomadas eléctricas, de rede, vídeo ou som.
Calha Técnica Autocolante 25mm x 16mm 2 Metros KXPOWER
- Calha técnica c/ Adesivo
- Dimensões: 25x16mm
- Comprimento: 2 Metros
- Cor Calha: Branco
- Preço: 2,50€
