O documento descreve a infraestrutura de rede de um prédio com 7 switches conectados a um hub central que se conecta a um servidor. Ele fornece detalhes sobre o equipamento necessário, esquemas gráficos da ligação entre os dispositivos e explica como a rede fornece conectividade sem fio e a internet para as salas.

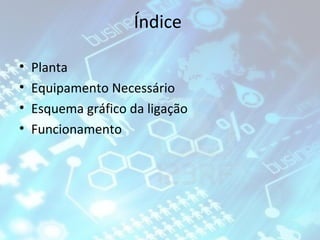

2. Índice
•
•
•
•
Planta
Equipamento Necessário
Esquema gráfico da ligação
Funcionamento

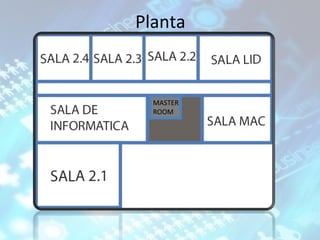

3. Planta
MASTER
ROOM

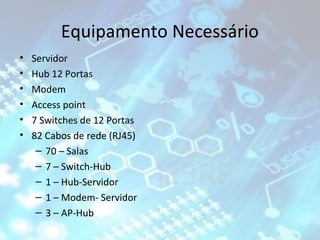

4. Equipamento Necessário
•
•
•
•
•
•
Servidor
Hub 12 Portas
Modem
Access point
7 Switches de 12 Portas
82 Cabos de rede (RJ45)
– 70 – Salas
– 7 – Switch-Hub
– 1 – Hub-Servidor
– 1 – Modem- Servidor
– 3 – AP-Hub

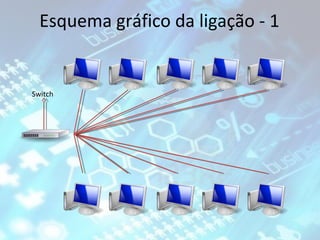

5. Esquema gráfico da ligação - 1
Switch

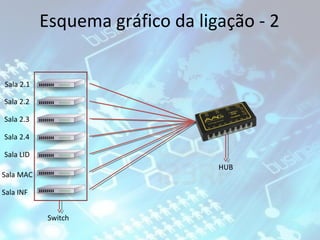

6. Esquema gráfico da ligação - 2
Sala 2.1
Sala 2.2
Sala 2.3
Sala 2.4
Sala LID
HUB
Sala MAC
Sala INF
Switch

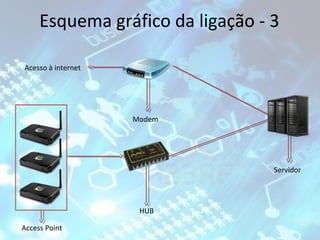

7. Esquema gráfico da ligação - 3
Acesso à internet
Modem
Servidor
HUB
Access Point

8. Funcionamento
• Cada sala é constituida por 10 Computadores
que por sua vez estão ligados por cabos RJ45 a
um Switch.
• Por sua vez os 7 Switch’s estão ligados a um
hub, que por sua vez está ligado ao servidor,
fazendo com que todas as salas estejam na
mesma rede.

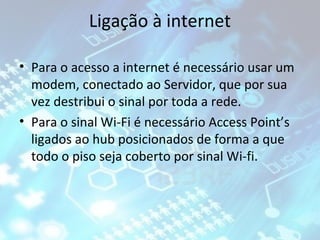

9. Ligação à internet
• Para o acesso a internet é necessário usar um
modem, conectado ao Servidor, que por sua
vez destribui o sinal por toda a rede.
• Para o sinal Wi-Fi é necessário Access Point’s
ligados ao hub posicionados de forma a que
todo o piso seja coberto por sinal Wi-fi.

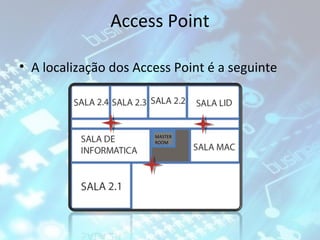

10. Access Point
• A localização dos Access Point é a seguinte
MASTER
ROOM

11. Master Room
• A master room fica situada na localização a
cinzento no grafico da planta do piso.
• Dentro da master room está situado o
Servidor, o hub e o modem.
