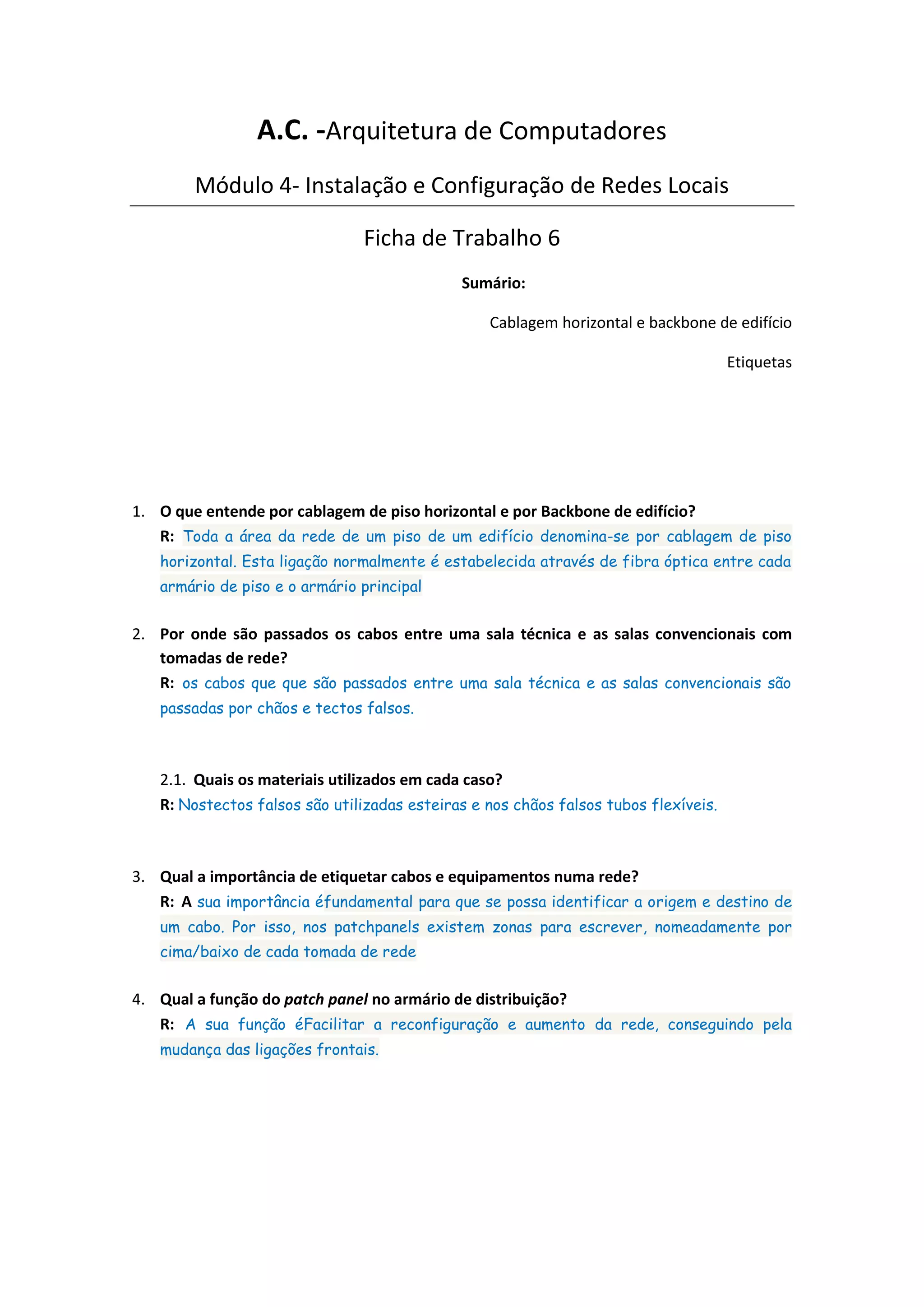

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 6
Sumário:
Cablagem horizontal e backbone de edifício
Etiquetas
1. O que entende por cablagem de piso horizontal e por Backbone de edifício?
R: Toda a área da rede de um piso de um edifício denomina-se por cablagem de piso
horizontal. Esta ligação normalmente é estabelecida através de fibra óptica entre cada
armário de piso e o armário principal
2. Por onde são passados os cabos entre uma sala técnica e as salas convencionais com
tomadas de rede?
R: os cabos que que são passados entre uma sala técnica e as salas convencionais são
passadas por chãos e tectos falsos.
2.1. Quais os materiais utilizados em cada caso?
R: Nostectos falsos são utilizadas esteiras e nos chãos falsos tubos flexíveis.
3. Qual a importância de etiquetar cabos e equipamentos numa rede?
R: A sua importância éfundamental para que se possa identificar a origem e destino de
um cabo. Por isso, nos patchpanels existem zonas para escrever, nomeadamente por
cima/baixo de cada tomada de rede
4. Qual a função do patch panel no armário de distribuição?
R: A sua função éFacilitar a reconfiguração e aumento da rede, conseguindo pela
mudança das ligações frontais.

2. 5. Diga de forma resumida como são feitas as ligações dentro do armário de distribuição?
R: Saber como arrumar os equipamentos dentro de um armário é uma tarefa muito
importante. Como se sabe o ar quente sobe o que indica que a ventilação dos armários deve
ficar na parte superior. No que se refere ao peso, os equipamentos mais pesados devem
ficar na parte inferior, dando assim mais estabilidade ao armário. Na parte inferior
normalmente coloca-se ma régua de tomadas (1U) para a eventualidade de ter de se ligar
algum equipamento externo. Os equipamentos do armário não são ligados a estas tomadas.
Cada equipamento tem alimentação própria de cada um dos disjuntores existentes na parte
superior do armário. Depois das tomadas coloca-se um dispositivo de armazenamento que
ocupa 3U. Estes equipamentos devem ficar na parte superior da inferior por serem muito
pesados e libertarem muito calor e um pouco distantes do switch, que é o próximo
equipamento. Entre eles é colocado um painel cego de 4U e um passa cabos de 1U para
impedir que os equipamentos se aqueçam mutuamente. Os equipamentos devem ter
espaçamento de 1U pela libertação de calor. O passa cabos é colocado por baixo dos
equipamentos a aceder, os patch panels e os disjuntores ficam na parte de cima do armário,
pois a temperatura é mais elevada.
