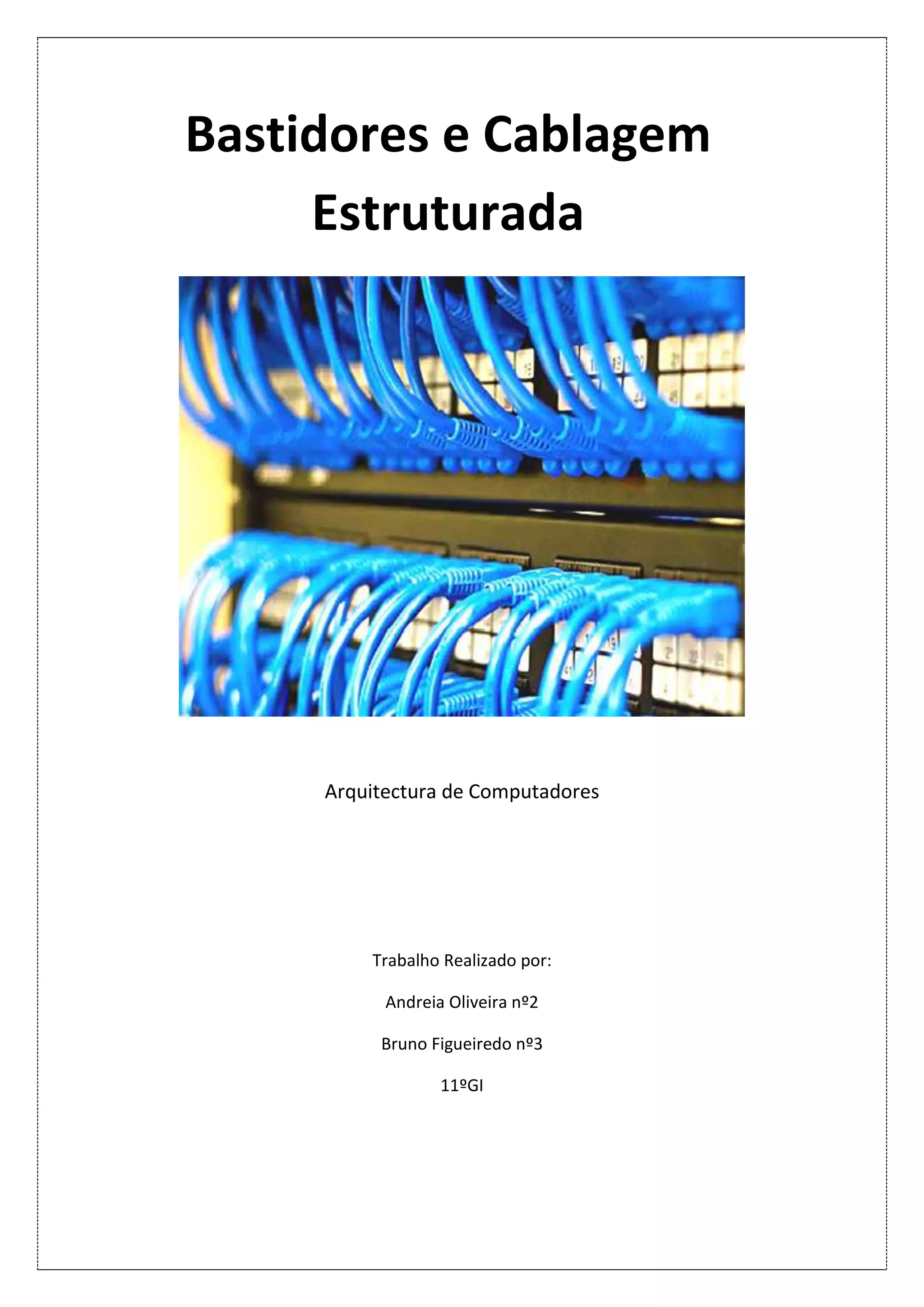

1. Bastidores e Cablagem
Estruturada
Arquitectura de Computadores
Trabalho Realizado por:
Andreia Oliveira nº2
Bruno Figueiredo nº3
11ºGI

2. Escola Secundária Gil Vicente

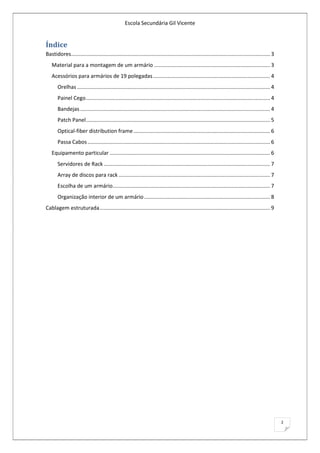

Índice
Bastidores ...................................................................................................................................... 3
Material para a montagem de um armário .............................................................................. 3
Acessórios para armários de 19 polegadas ............................................................................... 4
Orelhas .................................................................................................................................. 4
Painel Cego ............................................................................................................................ 4
Bandejas ................................................................................................................................ 4
Patch Panel ............................................................................................................................ 5
Optical-fiber distribution frame ............................................................................................ 6
Passa Cabos ........................................................................................................................... 6
Equipamento particular ............................................................................................................ 6
Servidores de Rack ................................................................................................................ 7
Array de discos para rack ...................................................................................................... 7
Escolha de um armário .......................................................................................................... 7
Organização interior de um armário ..................................................................................... 8
Cablagem estruturada ................................................................................................................... 9
2

3. Escola Secundária Gil Vicente

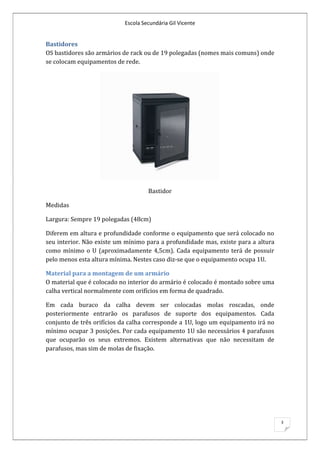

Bastidores
OS bastidores são armários de rack ou de 19 polegadas (nomes mais comuns) onde
se colocam equipamentos de rede.
Bastidor
Medidas
Largura: Sempre 19 polegadas (48cm)
Diferem em altura e profundidade conforme o equipamento que será colocado no
seu interior. Não existe um mínimo para a profundidade mas, existe para a altura
como mínimo o U (aproximadamente 4,5cm). Cada equipamento terá de possuir
pelo menos esta altura mínima. Nestes caso diz-se que o equipamento ocupa 1U.
Material para a montagem de um armário
O material que é colocado no interior do armário é colocado é montado sobre uma
calha vertical normalmente com orifícios em forma de quadrado.
Em cada buraco da calha devem ser colocadas molas roscadas, onde
posteriormente entrarão os parafusos de suporte dos equipamentos. Cada
conjunto de três orifícios da calha corresponde a 1U, logo um equipamento irá no
mínimo ocupar 3 posições. Por cada equipamento 1U são necessários 4 parafusos
que ocuparão os seus extremos. Existem alternativas que não necessitam de
parafusos, mas sim de molas de fixação.
3

4. Escola Secundária Gil Vicente
Acessórios para armários de 19 polegadas
Orelhas
Servem para fixar e apertar entre o equipamento e a calhar do armário. Servem
também para que equipamentos com largura inferior a 19 polegadas sejam
adaptadas aos armários.
Painel Cego
Serve para preencher um espaço do armário onde não exista qualquer
equipamento (esconde muita cabelagem que se encontra no interior do armário).
Podem apresentar diferentes tamanhos (1U até 10U) e cores variadas.
Painéis cegos
Bandejas
Podem ser úteis em duas situações específicas: funcionar como suporte de
equipamento pesado em impeça a deformação da calha do armário, ou para pousar
equipamentos que não sejam do tipo rack.
4

5. Escola Secundária Gil Vicente

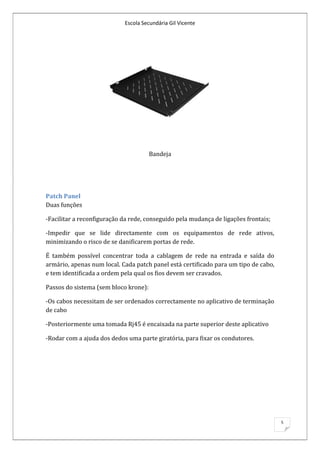

Bandeja
Patch Panel
Duas funções
-Facilitar a reconfiguração da rede, conseguido pela mudança de ligações frontais;
-Impedir que se lide directamente com os equipamentos de rede ativos,
minimizando o risco de se danificarem portas de rede.
É também possível concentrar toda a cablagem de rede na entrada e saída do
armário, apenas num local. Cada patch panel está certificado para um tipo de cabo,
e tem identificada a ordem pela qual os fios devem ser cravados.
Passos do sistema (sem bloco krone):
-Os cabos necessitam de ser ordenados correctamente no aplicativo de terminação
de cabo
-Posteriormente uma tomada Rj45 é encaixada na parte superior deste aplicativo
-Rodar com a ajuda dos dedos uma parte giratória, para fixar os condutores.
5

6. Escola Secundária Gil Vicente

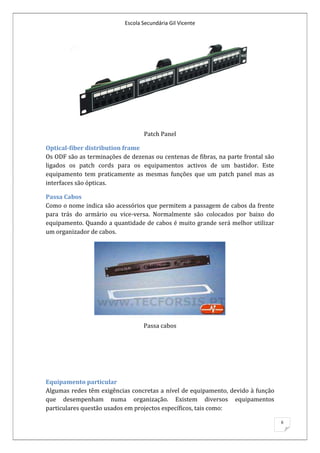

Patch Panel
Optical-fiber distribution frame
Os ODF são as terminações de dezenas ou centenas de fibras, na parte frontal são
ligados os patch cords para os equipamentos activos de um bastidor. Este
equipamento tem praticamente as mesmas funções que um patch panel mas as
interfaces são ópticas.
Passa Cabos
Como o nome indica são acessórios que permitem a passagem de cabos da frente
para trás do armário ou vice-versa. Normalmente são colocados por baixo do
equipamento. Quando a quantidade de cabos é muito grande será melhor utilizar
um organizador de cabos.
Passa cabos
Equipamento particular
Algumas redes têm exigências concretas a nível de equipamento, devido à função
que desempenham numa organização. Existem diversos equipamentos
particulares questão usados em projectos específicos, tais como:
6

7. Escola Secundária Gil Vicente

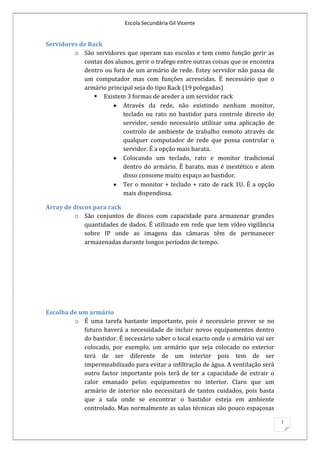

Servidores de Rack
o São servidores que operam nas escolas e tem como função gerir as
contas dos alunos, gerir o trafego entre outras coisas que se encontra
dentro ou fora de um armário de rede. Estey servidor não passa de
um computador mas com funções acrescidas. É necessário que o
armário principal seja do tipo Rack (19 polegadas)
 Existem 3 formas de aceder a um servidor rack
Através da rede, não existindo nenhum monitor,
teclado ou rato no bastidor para controle directo do
servidor, sendo necessário utilizar uma aplicação de
controlo de ambiente de trabalho remoto através de
qualquer computador de rede que possa controlar o
servidor. É a opção mais barata.
Colocando um teclado, rato e monitor tradicional
dentro do armário. É barato, mas é inestético e alem
disso consome muito espaço ao bastidor.
Ter o monitor + teclado + rato de rack 1U. É a opção
mais dispendiosa.
Array de discos para rack
o São conjuntos de discos com capacidade para armazenar grandes
quantidades de dados. É utilizado em rede que tem vídeo vigilância
sobre IP onde as imagens das câmaras têm de permanecer
armazenadas durante longos períodos de tempo.
Escolha de um armário
o É uma tarefa bastante importante, pois é necessário prever se no
futuro haverá a necessidade de incluir novos equipamentos dentro
do bastidor. É necessário saber o local exacto onde o armário vai ser
colocado, por exemplo, um armário que seja colocado no exterior
terá de ser diferente de um interior pois tem de ser
impermeabilizado para evitar a infiltração de água. A ventilação será
outro factor importante pois terá de ter a capacidade de extrair o
calor emanado pelos equipamentos no interior. Claro que um
armário de interior não necessitará de tantos cuidados, pois basta
que a sala onde se encontrar o bastidor esteja em ambiente
controlado. Mas normalmente as salas técnicas são pouco espaçosas
7

8. Escola Secundária Gil Vicente
o que faz com que os equipamentos aqueçam muito facilmente sendo
necessário recorrer ao ar condicionado, pois caso contrario o calor
poderá danificar seriamente os equipamentos de rede.

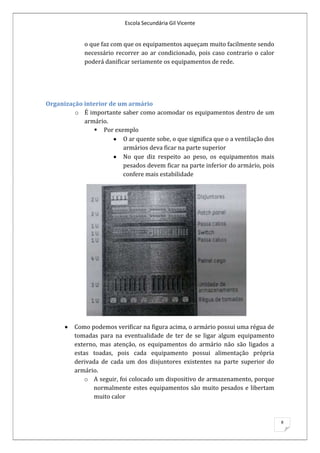

Organização interior de um armário
o É importante saber como acomodar os equipamentos dentro de um
armário.
 Por exemplo
O ar quente sobe, o que significa que o a ventilação dos
armários deva ficar na parte superior
No que diz respeito ao peso, os equipamentos mais
pesados devem ficar na parte inferior do armário, pois
confere mais estabilidade
Como podemos verificar na figura acima, o armário possui uma régua de
tomadas para na eventualidade de ter de se ligar algum equipamento
externo, mas atenção, os equipamentos do armário não são ligados a
estas toadas, pois cada equipamento possui alimentação própria
derivada de cada um dos disjuntores existentes na parte superior do
armário.
o A seguir, foi colocado um dispositivo de armazenamento, porque
normalmente estes equipamentos são muito pesados e libertam
muito calor
8

9. Escola Secundária Gil Vicente
o Depois, é colocado um switch e entre eles um painel cego e um
passa cabos para impedir que os equipamentos aqueçam
mutuamente. Sempre que possível, os equipamentos que
libertem calor devem ter pelo menos 1U de espaço livre.
o O passa cabos é normalmente colocado por baixo dos
equipamentos a aceder. Os patch panels e os disjuntores são
colocados na parte de cima do armário que é onde normalmente
a temperatura é mais elevada.
No caso de ser um armário exterior, pode-se e deve-se prescindir dos
painéis cegos, pois implicam maiores custos o que não se justifica num
armário exterior, dado que não possui vidro frontal. Por outro lado o ar
circula melhor sem os painéis, ajudando ao arrefecimento dos
equipamentos.
Cablagem estruturada
A organização de uma rede através da cablagem estruturada permite a utilização
mais eficiente dos recursos de rede, mas cada situação é diferente e depende da
estrutura de cada edifício ou conforme das necessidades, o que faz com que a
cablagem tenha uma determinada configuração.
Por exemplo:
Na instalação eléctrica da nossa casa existe um cabo eléctrico que liga ao
nosso contador proveniente do exterior, posteriormente vários fios saem do
nosso quadro eléctrico (disjuntores) e percorrem o interior das paredes e
tectos da nossa casa para alimentar todas as fontes de energia.
Nas redes é semelhante, por exemplo se quiser instalar uma tomada de rede numa
divisão da casa terei de:
Identificar o local onde se encontra o equipamento de interligação
(switch/router).
Pensar como trazer o cabo deste equipamento até ao local desejado para
instalar a tomada.
9
