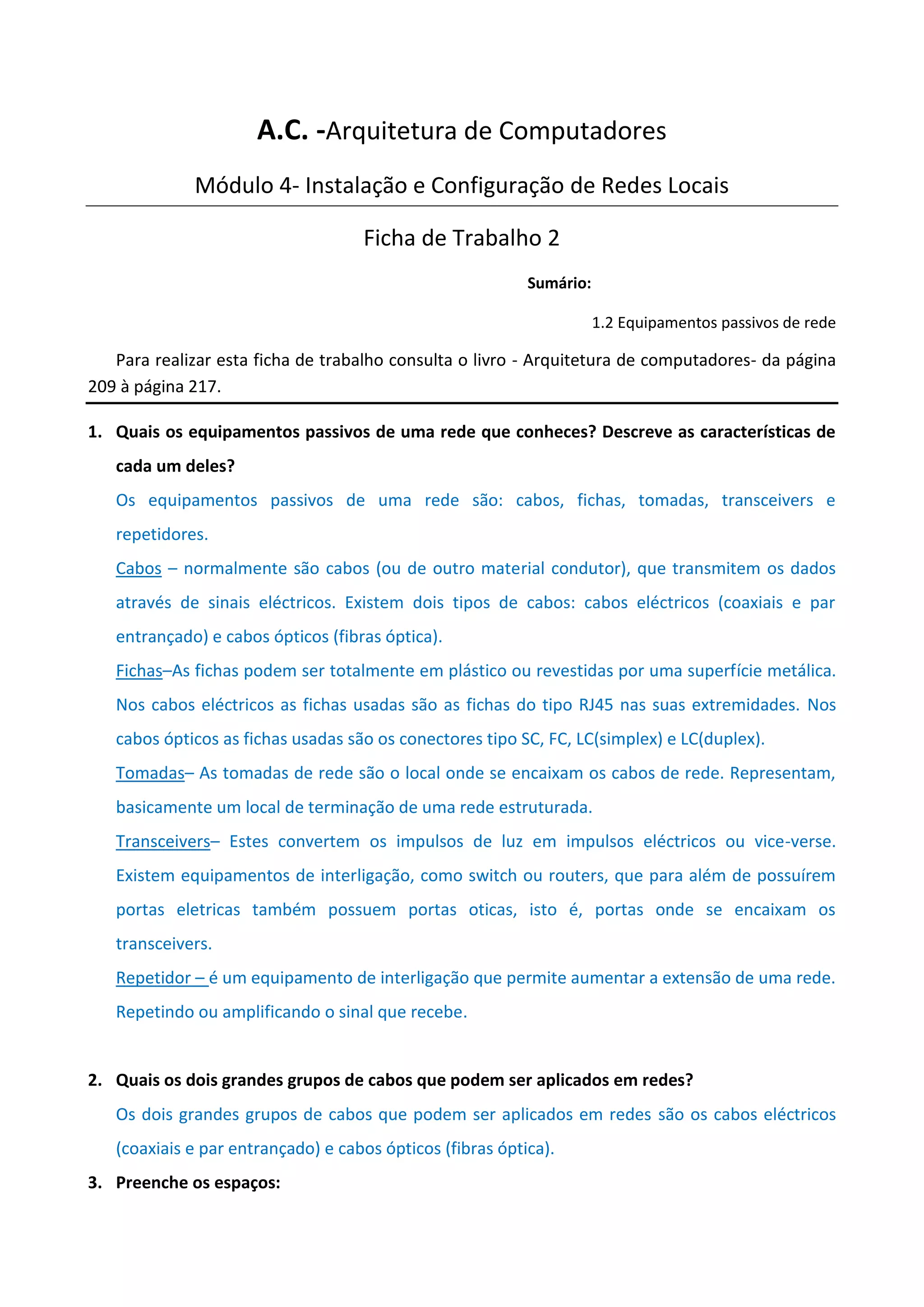

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
1.2 Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
Os equipamentos passivos de uma rede são: cabos, fichas, tomadas, transceivers e
repetidores.
Cabos – normalmente são cabos (ou de outro material condutor), que transmitem os dados
através de sinais eléctricos. Existem dois tipos de cabos: cabos eléctricos (coaxiais e par
entrançado) e cabos ópticos (fibras óptica).
Fichas–As fichas podem ser totalmente em plástico ou revestidas por uma superfície metálica.
Nos cabos eléctricos as fichas usadas são as fichas do tipo RJ45 nas suas extremidades. Nos
cabos ópticos as fichas usadas são os conectores tipo SC, FC, LC(simplex) e LC(duplex).
Tomadas– As tomadas de rede são o local onde se encaixam os cabos de rede. Representam,
basicamente um local de terminação de uma rede estruturada.
Transceivers– Estes convertem os impulsos de luz em impulsos eléctricos ou vice-verse.
Existem equipamentos de interligação, como switch ou routers, que para além de possuírem
portas eletricas também possuem portas oticas, isto é, portas onde se encaixam os
transceivers.
Repetidor – é um equipamento de interligação que permite aumentar a extensão de uma rede.
Repetindo ou amplificando o sinal que recebe.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
Os dois grandes grupos de cabos que podem ser aplicados em redes são os cabos eléctricos
(coaxiais e par entrançado) e cabos ópticos (fibras óptica).
3. Preenche os espaços:

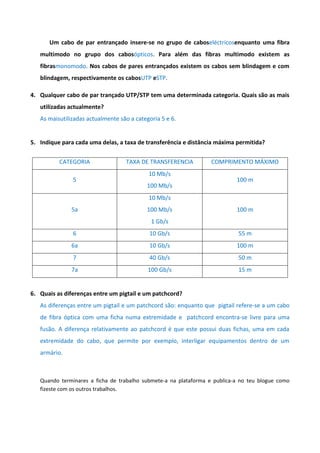

2. Um cabo de par entrançado insere-se no grupo de caboseléctricosenquanto uma fibra
multimodo no grupo dos cabosópticos. Para além das fibras multimodo existem as
fibrasmonomodo. Nos cabos de pares entrançados existem os cabos sem blindagem e com
blindagem, respectivamente os cabosUTP eSTP.
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
As maisutilizadas actualmente são a categoria 5 e 6.
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
CATEGORIA TAXA DE TRANSFERENCIA COMPRIMENTO MÁXIMO
10 Mb/s
5 100 m
100 Mb/s
10 Mb/s
5a 100 Mb/s 100 m
1 Gb/s
6 10 Gb/s 55 m
6a 10 Gb/s 100 m
7 40 Gb/s 50 m
7a 100 Gb/s 15 m
6. Quais as diferenças entre um pigtail e um patchcord?
As diferenças entre um pigtail e um patchcord são: enquanto que pigtail refere-se a um cabo
de fibra óptica com uma ficha numa extremidade e patchcord encontra-se livre para uma
fusão. A diferença relativamente ao patchcord é que este possui duas fichas, uma em cada
extremidade do cabo, que permite por exemplo, interligar equipamentos dentro de um
armário.
Quando terminares a ficha de trabalho submete-a na plataforma e publica-a no teu blogue como
fizeste com os outros trabalhos.
