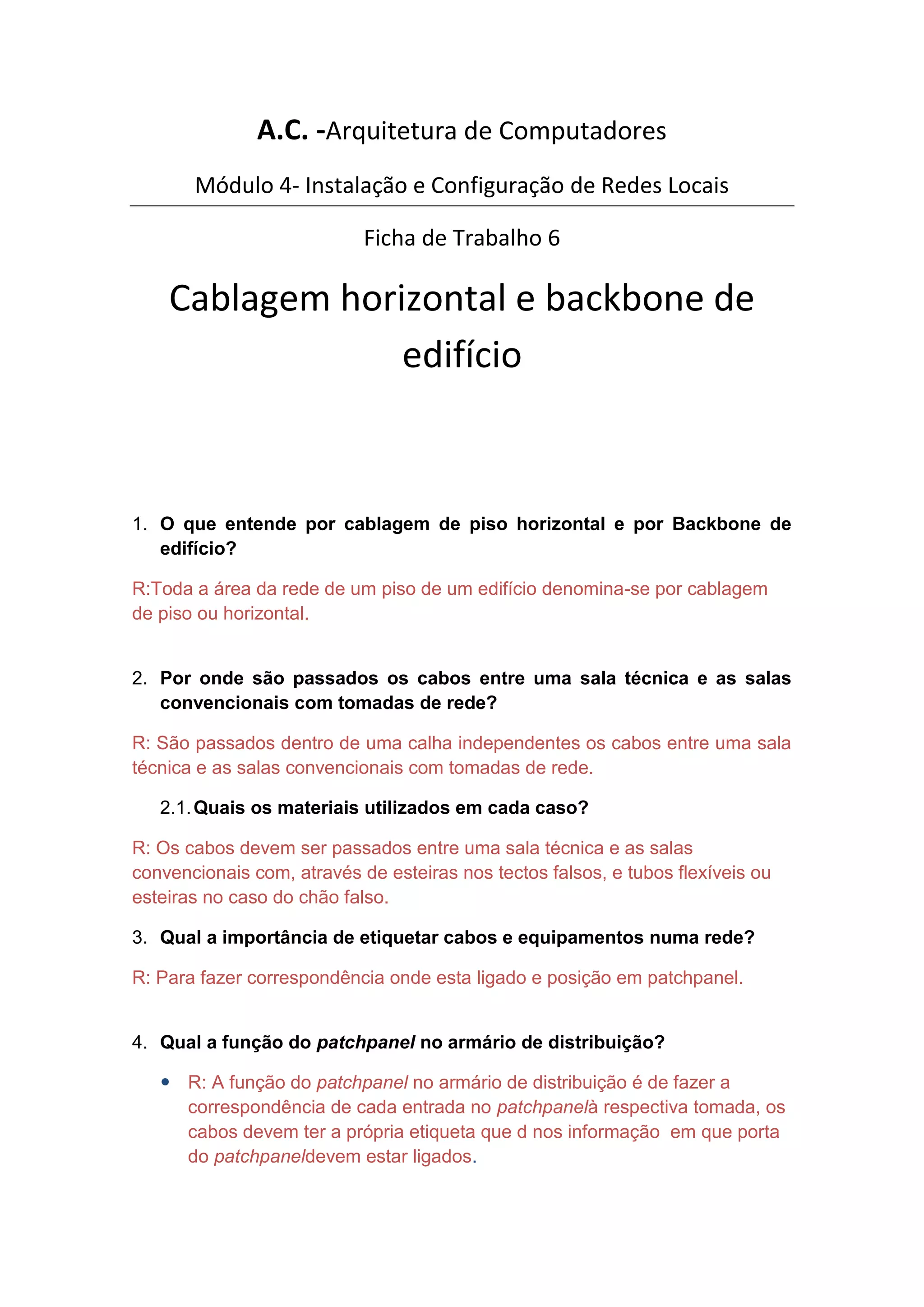

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 6
Cablagem horizontal e backbone de
edifício
1. O que entende por cablagem de piso horizontal e por Backbone de
edifício?
R:Toda a área da rede de um piso de um edifício denomina-se por cablagem
de piso ou horizontal.
2. Por onde são passados os cabos entre uma sala técnica e as salas
convencionais com tomadas de rede?
R: São passados dentro de uma calha independentes os cabos entre uma sala
técnica e as salas convencionais com tomadas de rede.
2.1. Quais os materiais utilizados em cada caso?
R: Os cabos devem ser passados entre uma sala técnica e as salas
convencionais com, através de esteiras nos tectos falsos, e tubos flexíveis ou
esteiras no caso do chão falso.
3. Qual a importância de etiquetar cabos e equipamentos numa rede?
R: Para fazer correspondência onde esta ligado e posição em patchpanel.
4. Qual a função do patchpanel no armário de distribuição?
 R: A função do patchpanel no armário de distribuição é de fazer a
correspondência de cada entrada no patchpanelà respectiva tomada, os
cabos devem ter a própria etiqueta que d nos informação em que porta
do patchpaneldevem estar ligados.

2. 5. Diga de forma resumida como são feitas as ligações dentro do armário
de distribuição?
 R: Utilizando passa cabos (horizontal) que são em cima e baixo de
patchpanel, switch e do equipamento passivo, as mais pesadas tem de
ficar na parte baixo de bastidor organizar de maneira ascendente em
ordem de peso e aquele que libertam mais calor deve manter na parte
cima porque ali são ventilação e sabemos que ar calor sobe. O conjunto
de cabos de cada sala deve ser mantido agrupado (utilizando
abraçadeiras). Antes de se começar a estender cabos é necessário
entender qual a sua posição na esteira. As ligações provenientes de
cada sala (tomadas de rede) são ligadas à parte de trás dos
patchpanelsno bastidor da sala técnica e da parte frontal do patchpanel
sairão chicotes de rede (patchcord) para as portas do switch/router.
NikolasKapali nº8
11ºGI
