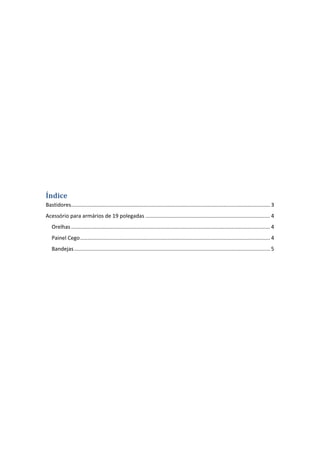

Índice
Bastidores...................................................................................................................................... 3
Acessório para armários de 19 polegadas .................................................................................... 4
Orelhas ...................................................................................................................................... 4
Painel Cego................................................................................................................................ 4
Bandejas.................................................................................................................................... 5

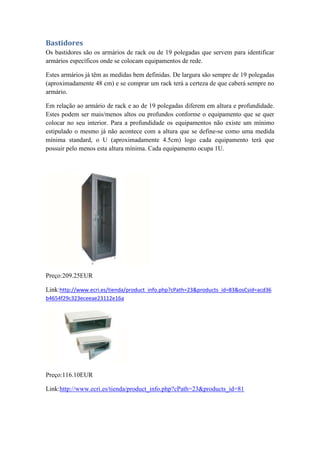

Bastidores
Os bastidores são os armários de rack ou de 19 polegadas que servem para identificar
armários específicos onde se colocam equipamentos de rede.
Estes armários já têm as medidas bem definidas. De largura são sempre de 19 polegadas
(aproximadamente 48 cm) e se comprar um rack terá a certeza de que caberá sempre no
armário.
Em relação ao armário de rack e ao de 19 polegadas diferem em altura e profundidade.
Estes podem ser mais/menos altos ou profundos conforme o equipamento que se quer
colocar no seu interior. Para a profundidade os equipamentos não existe um mínimo
estipulado o mesmo já não acontece com a altura que se define-se como uma medida
mínima standard, o U (aproximadamente 4.5cm) logo cada equipamento terá que
possuir pelo menos esta altura mínima. Cada equipamento ocupa 1U.
Preço:209.25EUR
Link:http://www.ecri.es/tienda/product_info.php?cPath=23&products_id=83&osCsid=acd36
b4654f29c323eceeae23112e16a
Preço:116.10EUR
Link:http://www.ecri.es/tienda/product_info.php?cPath=23&products_id=81

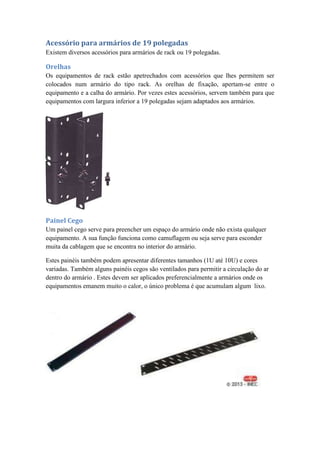

Acessório para armários de 19 polegadas
Existem diversos acessórios para armários de rack ou 19 polegadas.
Orelhas
Os equipamentos de rack estão apetrechados com acessórios que lhes permitem ser
colocados num armário do tipo rack. As orelhas de fixação, apertam-se entre o
equipamento e a calha do armário. Por vezes estes acessórios, servem também para que
equipamentos com largura inferior a 19 polegadas sejam adaptados aos armários.
Painel Cego
Um painel cego serve para preencher um espaço do armário onde não exista qualquer
equipamento. A sua função funciona como camuflagem ou seja serve para esconder
muita da cablagem que se encontra no interior do armário.
Estes painéis também podem apresentar diferentes tamanhos (1U até 10U) e cores
variadas. Também alguns painéis cegos são ventilados para permitir a circulação do ar
dentro do armário . Estes devem ser aplicados preferencialmente a armários onde os
equipamentos emanem muito o calor, o único problema é que acumulam algum lixo.
Bandejas
As bandejas podem ser uteis em dois aspectos: funcionar como suporte de equipamento
pesado que impeça a deformação da calha do armário, ou para pousar equipamentos que
não sejam tipo rack.
Patch panel
Um patch panel tem geralmente 2 funções:
Facilitar a reconfiguração (e aumento) da rede, conseguido pela mudança das ligações
frontais.
Impedir que se lide directamente com os equipamentos de rede activos, minimizando o
risco de se danificarem portas de rede.
Através do patch panel é possível concentrar toda a cablagem de rede de entrada e saída
do armário apenas num local.
Na frente dos patch panels existem as portas RJ45 e normalmente a interface traseira é
realizada por blocos krone
As ligações permanentes (normalmente de maior distancia) são ligadas á parte traseira
do patch panel, enquanto que as ligações entre equipamento do interior do armário são
realizadas através das ligações frontais( através de patch cords).
Preço:71,65 €
Link:http://www.shopmania.pt/acessorios-de-rede/p-patch-panel-19-2u-32-portas-cat5e-
lindy-20757-1951106

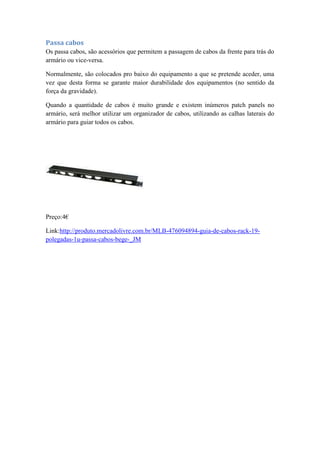

Passa cabos
Os passa cabos, são acessórios que permitem a passagem de cabos da frente para trás do
armário ou vice-versa.
Normalmente, são colocados pro baixo do equipamento a que se pretende aceder, uma
vez que desta forma se garante maior durabilidade dos equipamentos (no sentido da
força da gravidade).
Quando a quantidade de cabos é muito grande e existem inúmeros patch panels no
armário, será melhor utilizar um organizador de cabos, utilizando as calhas laterais do
armário para guiar todos os cabos.
Preço:4€
Link:http://produto.mercadolivre.com.br/MLB-476094894-guia-de-cabos-rack-19-
polegadas-1u-passa-cabos-bege-_JM

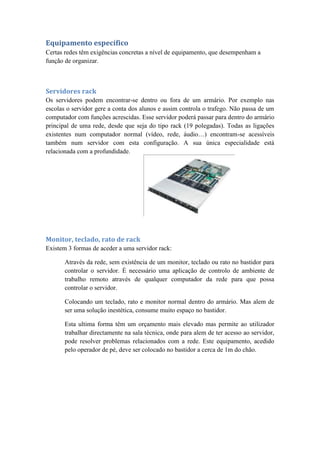

Equipamento específico
Certas redes têm exigências concretas a nível de equipamento, que desempenham a
função de organizar.
Servidores rack
Os servidores podem encontrar-se dentro ou fora de um armário. Por exemplo nas
escolas o servidor gere a conta dos alunos e assim controla o trafego. Não passa de um
computador com funções acrescidas. Esse servidor poderá passar para dentro do armário
principal de uma rede, desde que seja do tipo rack (19 polegadas). Todas as ligações
existentes num computador normal (vídeo, rede, áudio…) encontram-se acessíveis
também num servidor com esta configuração. A sua única especialidade está
relacionada com a profundidade.
Monitor, teclado, rato de rack
Existem 3 formas de aceder a uma servidor rack:
Através da rede, sem existência de um monitor, teclado ou rato no bastidor para
controlar o servidor. É necessário uma aplicação de controlo de ambiente de
trabalho remoto através de qualquer computador da rede para que possa
controlar o servidor.
Colocando um teclado, rato e monitor normal dentro do armário. Mas alem de
ser uma solução inestética, consume muito espaço no bastidor.
Esta ultima forma têm um orçamento mais elevado mas permite ao utilizador
trabalhar directamente na sala técnica, onde para alem de ter acesso ao servidor,
pode resolver problemas relacionados com a rede. Este equipamento, acedido
pelo operador de pé, deve ser colocado no bastidor a cerca de 1m do chão.

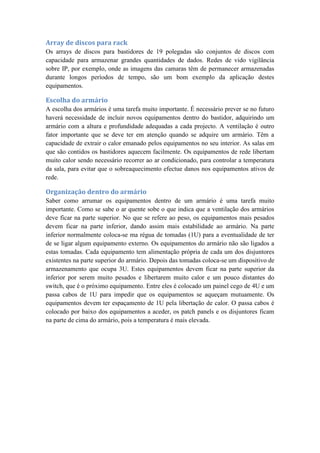

Array de discos para rack
Os arrays de discos para bastidores de 19 polegadas são conjuntos de discos com
capacidade para armazenar grandes quantidades de dados. Redes de vido vigilância
sobre IP, por exemplo, onde as imagens das camaras têm de permanecer armazenadas
durante longos períodos de tempo, são um bom exemplo da aplicação destes
equipamentos.
Escolha do armário
A escolha dos armários é uma tarefa muito importante. É necessário prever se no futuro
haverá necessidade de incluir novos equipamentos dentro do bastidor, adquirindo um
armário com a altura e profundidade adequadas a cada projecto. A ventilação é outro
fator importante que se deve ter em atenção quando se adquire um armário. Têm a
capacidade de extrair o calor emanado pelos equipamentos no seu interior. As salas em
que são contidos os bastidores aquecem facilmente. Os equipamentos de rede libertam
muito calor sendo necessário recorrer ao ar condicionado, para controlar a temperatura
da sala, para evitar que o sobreaquecimento efectue danos nos equipamentos ativos de
rede.
Organização dentro do armário
Saber como arrumar os equipamentos dentro de um armário é uma tarefa muito
importante. Como se sabe o ar quente sobe o que indica que a ventilação dos armários
deve ficar na parte superior. No que se refere ao peso, os equipamentos mais pesados
devem ficar na parte inferior, dando assim mais estabilidade ao armário. Na parte
inferior normalmente coloca-se ma régua de tomadas (1U) para a eventualidade de ter
de se ligar algum equipamento externo. Os equipamentos do armário não são ligados a
estas tomadas. Cada equipamento tem alimentação própria de cada um dos disjuntores
existentes na parte superior do armário. Depois das tomadas coloca-se um dispositivo de
armazenamento que ocupa 3U. Estes equipamentos devem ficar na parte superior da
inferior por serem muito pesados e libertarem muito calor e um pouco distantes do
switch, que é o próximo equipamento. Entre eles é colocado um painel cego de 4U e um
passa cabos de 1U para impedir que os equipamentos se aqueçam mutuamente. Os
equipamentos devem ter espaçamento de 1U pela libertação de calor. O passa cabos é
colocado por baixo dos equipamentos a aceder, os patch panels e os disjuntores ficam
na parte de cima do armário, pois a temperatura é mais elevada.

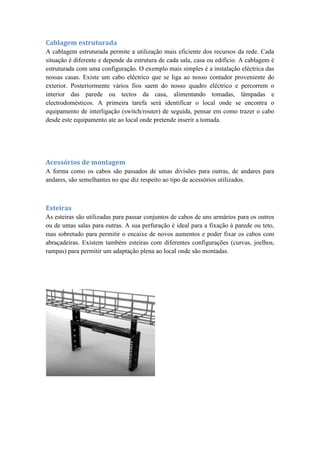

Cablagem estruturada
A cablagem estruturada permite a utilização mais eficiente dos recursos da rede. Cada
situação é diferente e depende da estrutura de cada sala, casa ou edifício. A cablagem é
estruturada com uma configuração. O exemplo mais simples é a instalação eléctrica das
nossas casas. Existe um cabo eléctrico que se liga ao nosso contador proveniente do
exterior. Posteriormente vários fios saem do nosso quadro eléctrico e percorrem o
interior das parede ou tectos da casa, alimentando tomadas, lâmpadas e
electrodomésticos. A primeira tarefa será identificar o local onde se encontra o
equipamento de interligação (switch/router) de seguida, pensar em como trazer o cabo
desde este equipamento ate ao local onde pretende inserir a tomada.
Acessórios de montagem
A forma como os cabos são passados de umas divisões para outras, de andares para
andares, são semelhantes no que diz respeito ao tipo de acessórios utilizados.
Esteiras
As esteiras são utilizadas para passar conjuntos de cabos de uns armários para os outros
ou de umas salas para outras. A sua perfuração é ideal para a fixação à parede ou teto,
mas sobretudo para permitir o encaixe de novos aumentos e poder fixar os cabos com
abraçadeiras. Existem também esteiras com diferentes configurações (curvas, joelhos,
rampas) para permitir um adaptação plena ao local onde são montadas.
Calha técnica
Enquanto as esteiras são normalmente escondidas num teto ou chão falso. As calhas
técnicas encontram-se visíveis nas paredes das salas convencionais. Apesar de terem a
mesma função das esteiras, que é a de guiar cabos, adicionalmente permitem a inclusão
de acessórios como tomadas eléctricas, de rede, vídeos ou som. Dentro das calhas são
passados os cabos para cada uma das tomadas. Para a montagem deste tipo de acessório
não é necessário qualquer tipo de ferramenta especial. Mesmo quando é necessário
cortar uma calha, um simples serrote de ferro será suficiente para o efeito. Tal como as
esteiras, existem calhas com diversos formatos (curva, cotovelo, cruzamento). Estes
acessórios são normalmente de encaixe fácil.

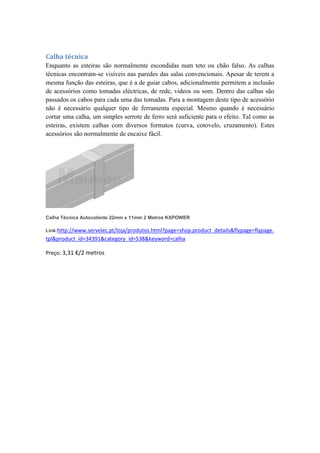

Calha Técnica Autocolante 22mm x 11mm 2 Metros KXPOWER
Link:http://www.servelec.pt/loja/produtos.html?page=shop.product_details&flypage=flypage.
tpl&product_id=34391&category_id=538&keyword=calha
Preço: 3,31 €/2 metros
