Este documento descreve a importância da realização de sondagens no subsolo antes da construção, para evitar problemas estruturais futuros. Ele explica que sondagens investigam as condições do terreno e fornecem informações sobre o tipo de fundação adequada. Também lista os principais tipos de sondagem e detalha os procedimentos da sondagem SPT, a mais comum no Brasil.

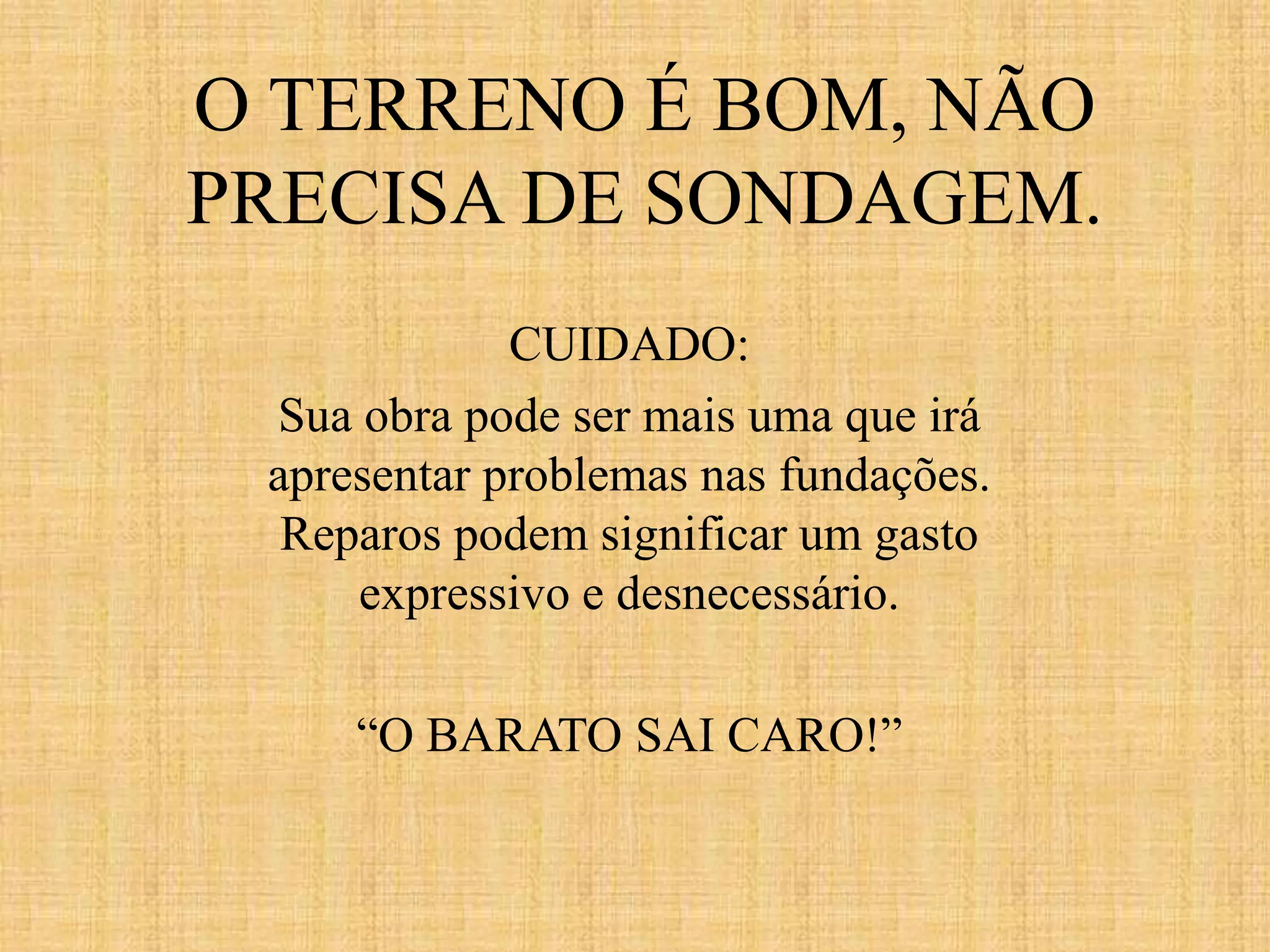

1. O TERRENO É BOM, NÃO
PRECISA DE SONDAGEM.
CUIDADO:
Sua obra pode ser mais uma que irá
apresentar problemas nas fundações.
Reparos podem significar um gasto
expressivo e desnecessário.
“O BARATO SAI CARO!”

2. • Trincas, rachaduras, recalques,
comprometimento parcial ou total da obra,
retrabalho e recuperação da estrutura. São
problemas que poderiam ser evitados.
• A ausência ou incorreta execução de
sondagem para investigação do subsolo do
terreno é o primeiro passo para transformar
seu empreendimento num problema.

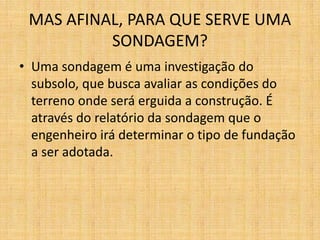

3. MAS AFINAL, PARA QUE SERVE UMA
SONDAGEM?
• Uma sondagem é uma investigação do
subsolo, que busca avaliar as condições do
terreno onde será erguida a construção. É
através do relatório da sondagem que o
engenheiro irá determinar o tipo de fundação
a ser adotada.

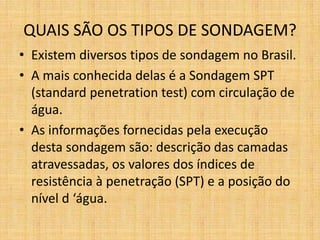

4. QUAIS SÃO OS TIPOS DE SONDAGEM?
• Existem diversos tipos de sondagem no Brasil.
• A mais conhecida delas é a Sondagem SPT
(standard penetration test) com circulação de
água.
• As informações fornecidas pela execução
desta sondagem são: descrição das camadas
atravessadas, os valores dos índices de
resistência à penetração (SPT) e a posição do
nível d ‘água.

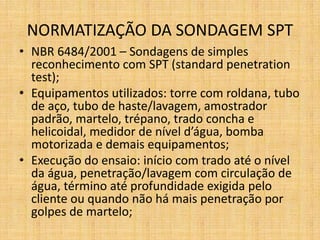

5. NORMATIZAÇÃO DA SONDAGEM SPT
• NBR 6484/2001 – Sondagens de simples
reconhecimento com SPT (standard penetration
test);
• Equipamentos utilizados: torre com roldana, tubo
de aço, tubo de haste/lavagem, amostrador
padrão, martelo, trépano, trado concha e
helicoidal, medidor de nível d’água, bomba
motorizada e demais equipamentos;
• Execução do ensaio: início com trado até o nível
da água, penetração/lavagem com circulação de
água, término até profundidade exigida pelo
cliente ou quando não há mais penetração por
golpes de martelo;

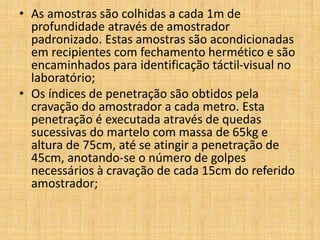

6. • As amostras são colhidas a cada 1m de
profundidade através de amostrador
padronizado. Estas amostras são acondicionadas
em recipientes com fechamento hermético e são
encaminhados para identificação táctil-visual no
laboratório;
• Os índices de penetração são obtidos pela
cravação do amostrador a cada metro. Esta
penetração é executada através de quedas
sucessivas do martelo com massa de 65kg e
altura de 75cm, até se atingir a penetração de
45cm, anotando-se o número de golpes
necessários à cravação de cada 15cm do referido
amostrador;

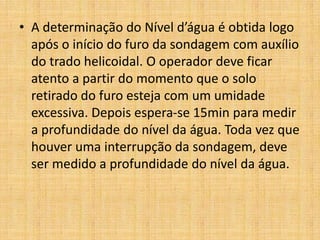

7. • A determinação do Nível d’água é obtida logo
após o início do furo da sondagem com auxílio
do trado helicoidal. O operador deve ficar
atento a partir do momento que o solo
retirado do furo esteja com um umidade
excessiva. Depois espera-se 15min para medir
a profundidade do nível da água. Toda vez que
houver uma interrupção da sondagem, deve
ser medido a profundidade do nível da água.

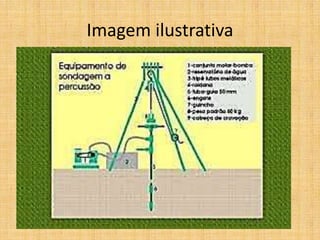

8. Imagem ilustrativa

9. Foto Ilustrativa

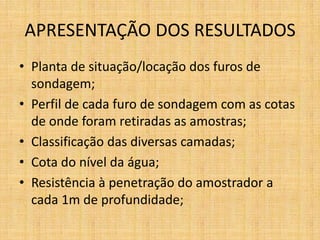

10. APRESENTAÇÃO DOS RESULTADOS
• Planta de situação/locação dos furos de
sondagem;
• Perfil de cada furo de sondagem com as cotas
de onde foram retiradas as amostras;
• Classificação das diversas camadas;
• Cota do nível da água;
• Resistência à penetração do amostrador a
cada 1m de profundidade;

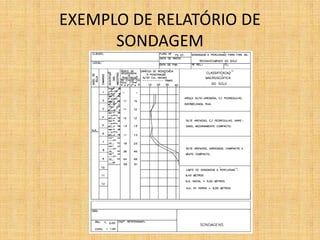

11. EXEMPLO DE RELATÓRIO DE
SONDAGEM

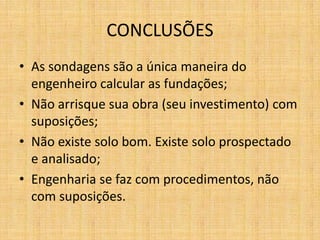

12. CONCLUSÕES
• As sondagens são a única maneira do
engenheiro calcular as fundações;
• Não arrisque sua obra (seu investimento) com
suposições;
• Não existe solo bom. Existe solo prospectado
e analisado;
• Engenharia se faz com procedimentos, não
com suposições.

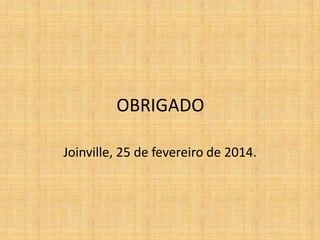

13. OBRIGADO
Joinville, 25 de fevereiro de 2014.
