O skid ete é uma planta de tratamento de efluentes compacta e modular que utiliza a tecnologia MBBR (moving bed biofilm reactor) para remover cargas orgânicas e nitrogenadas de maneira eficiente. O sistema destaca-se pela eliminação da necessidade de reciclo de lodo, aumentando a capacidade de tratamento e reduzindo custos operacionais. Além disso, é projetado para ser facilmente transportado e instalado, atendendo às exigências ambientais.

1. 1037
SKID ETE
Estação compacta e modular
Tecnologia MBBR

2. 26/08/2003 Confidencial2
SKID ETE

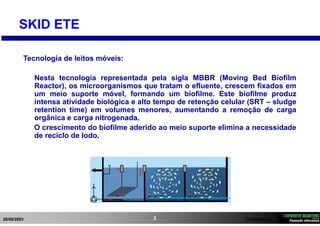

Tecnologia de leitos móveis:
Nesta tecnologia representada pela sigla MBBR (Moving Bed Biofilm
Reactor), os microorganismos que tratam o efluente, crescem fixados em
um meio suporte móvel, formando um biofilme. Este biofilme produz
intensa atividade biológica e alto tempo de retenção celular (SRT – sludge
retention time) em volumes menores, aumentando a remoção de carga
orgânica e carga nitrogenada.
O crescimento do biofilme aderido ao meio suporte elimina a necessidade
de reciclo de lodo.

3. 26/08/2003 Confidencial3
SKID ETE

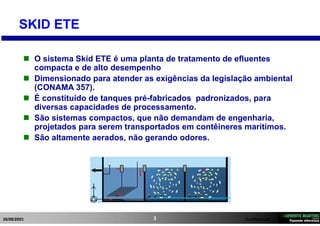

 O sistema Skid ETE é uma planta de tratamento de efluentes
compacta e de alto desempenho
 Dimensionado para atender as exigências da legislação ambiental
(CONAMA 357).
 É constituído de tanques pré-fabricados padronizados, para
diversas capacidades de processamento.
 São sistemas compactos, que não demandam de engenharia,
projetados para serem transportados em contêineres marítimos.
 São altamente aerados, não gerando odores.

4. 26/08/2003 Confidencial4

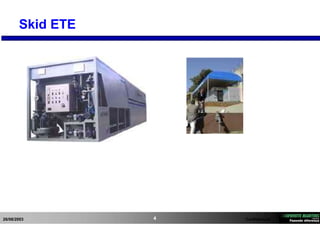

Skid ETE

5. 26/08/2003 Confidencial5

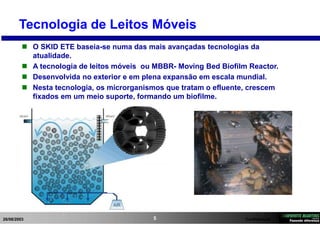

Tecnologia de Leitos Móveis
 O SKID ETE baseia-se numa das mais avançadas tecnologias da
atualidade.
 A tecnologia de leitos móveis ou MBBR- Moving Bed Biofilm Reactor.
 Desenvolvida no exterior e em plena expansão em escala mundial.
 Nesta tecnologia, os microrganismos que tratam o efluente, crescem
fixados em um meio suporte, formando um biofilme.

6. 26/08/2003 Confidencial6
Tecnologia de Leitos Móveis

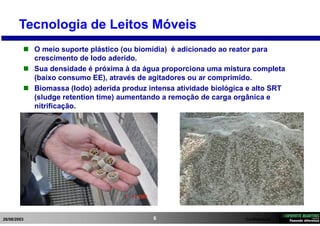

 O meio suporte plástico (ou biomídia) é adicionado ao reator para
crescimento de lodo aderido.
 Sua densidade é próxima à da água proporciona uma mistura completa
(baixo consumo EE), através de agitadores ou ar comprimido.
 Biomassa (lodo) aderida produz intensa atividade biológica e alto SRT
(sludge retention time) aumentando a remoção de carga orgânica e
nitrificação.

7. 26/08/2003 Confidencial7
Comparação entre tecnologias
Neotex MBBR
Convencional
Lodos ativados
Aeração
extendida
SBR
Coeficiente volumétrico kg/m3-d 0,91 0.32-0.64 0.16-0.4 0.08-0.24
Tempo de retenção V/Q, hr 1-2 4-8 18-36 8-36
Recirculação de lodo N/A 0.25-0.75 0.5-1.5 N/A
Idade do lodo - dias N/A 3-15 20-30 N/A
SST, mg/l N/A 1000-3000 1,500-5000 1,500-5000
Biomassa, mg/I 2500 N/A N/A N/A
F/M Ratio, 1/day 1,1 0.2-0.5 0.05-0.15 0.05-0.3
Biomass Yield, kg/kg BOD 0,54 0.4-0.5 0.4-0.5 0.4-0.5
Ar requerido, m3/kg BOD removed 60 45-90 90-125 45-90

8. 26/08/2003 Confidencial8

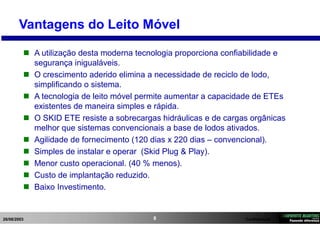

Vantagens do Leito Móvel
 A utilização desta moderna tecnologia proporciona confiabilidade e
segurança inigualáveis.
 O crescimento aderido elimina a necessidade de reciclo de lodo,
simplificando o sistema.
 A tecnologia de leito móvel permite aumentar a capacidade de ETEs
existentes de maneira simples e rápida.
 O SKID ETE resiste a sobrecargas hidráulicas e de cargas orgânicas
melhor que sistemas convencionais a base de lodos ativados.
 Agilidade de fornecimento (120 dias x 220 dias – convencional).
 Simples de instalar e operar (Skid Plug & Play).
 Menor custo operacional. (40 % menos).
 Custo de implantação reduzido.
 Baixo Investimento.

9. 26/08/2003 Confidencial9

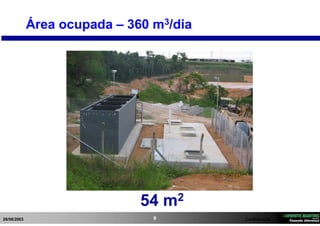

Área ocupada – 360 m3/dia
54 m2

10. 26/08/2003 Confidencial10

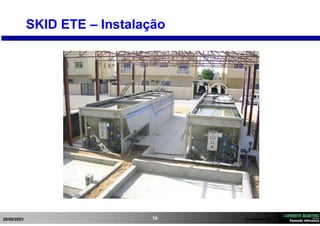

SKID ETE – Instalação

11. 26/08/2003 Confidencial11

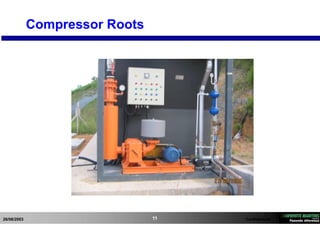

Compressor Roots

12. 26/08/2003 Confidencial12
Skid ETE

13. 26/08/2003 Confidencial13
Skid ETE
MAGNETTI MARELI
Referências

14. 26/08/2003 Confidencial14

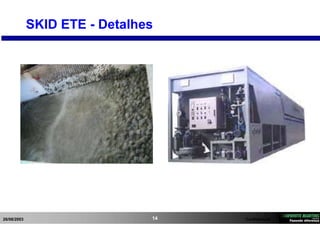

SKID ETE - Detalhes

15. 26/08/2003 Confidencial15

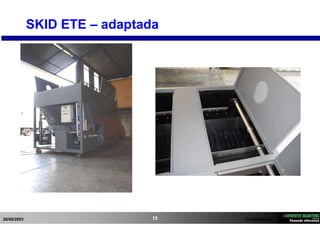

SKID ETE – adaptada

16. 26/08/2003 Confidencial16

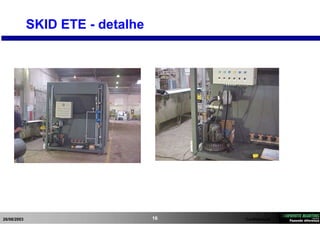

SKID ETE - detalhe

17. 26/08/2003 Confidencial17

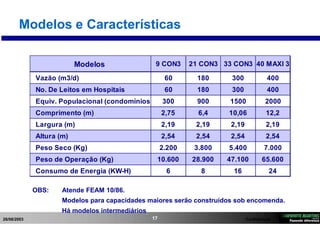

Modelos e Características
Modelos 9 CON3 21 CON3 33 CON3 40 MAXI 3
Vazão (m3/d) 60 180 300 400
No. De Leitos em Hospitais 60 180 300 400
Equiv. Populacional (condomínios) 300 900 1500 2000
Comprimento (m) 2,75 6,4 10,06 12,2
Largura (m) 2,19 2,19 2,19 2,19
Altura (m) 2,54 2,54 2,54 2,54
Peso Seco (Kg) 2.200 3.800 5.400 7.000
Peso de Operação (Kg) 10.600 28.900 47.100 65.600
Consumo de Energia (KW-H) 6 8 16 24
OBS: Atende FEAM 10/86.
Modelos para capacidades maiores serão construídos sob encomenda.
Há modelos intermediários

18. 26/08/2003 Confidencial18

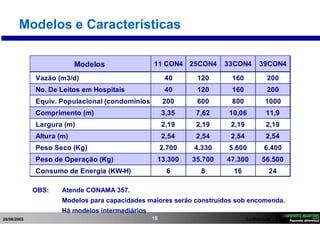

Modelos e Características
Modelos 11 CON4 25CON4 33CON4 39CON4
Vazão (m3/d) 40 120 160 200
No. De Leitos em Hospitais 40 120 160 200
Equiv. Populacional (condomínios) 200 600 800 1000
Comprimento (m) 3,35 7,62 10,06 11,9
Largura (m) 2,19 2,19 2,19 2,19
Altura (m) 2,54 2,54 2,54 2,54
Peso Seco (Kg) 2.700 4.330 5.600 6.400
Peso de Operação (Kg) 13.300 35.700 47.300 56.500
Consumo de Energia (KW-H) 6 8 16 24
OBS: Atende CONAMA 357.
Modelos para capacidades maiores serão construídos sob encomenda.
Há modelos intermediários

19. 26/08/2003 Confidencial19
Clientes

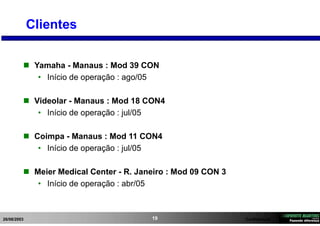

 Yamaha - Manaus : Mod 39 CON
• Início de operação : ago/05
 Videolar - Manaus : Mod 18 CON4
• Início de operação : jul/05
 Coimpa - Manaus : Mod 11 CON4
• Início de operação : jul/05
 Meier Medical Center - R. Janeiro : Mod 09 CON 3
• Início de operação : abr/05

20. 26/08/2003 Confidencial20
Clientes

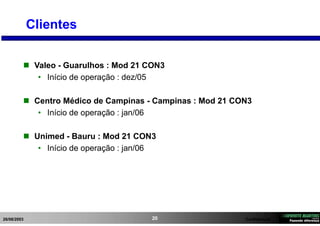

 Valeo - Guarulhos : Mod 21 CON3
• Início de operação : dez/05
 Centro Médico de Campinas - Campinas : Mod 21 CON3
• Início de operação : jan/06
 Unimed - Bauru : Mod 21 CON3
• Início de operação : jan/06

21. 26/08/2003 Confidencial21

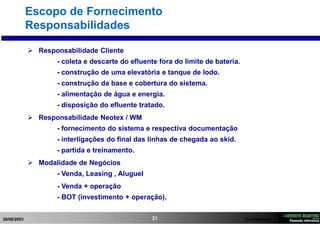

Escopo de Fornecimento
Responsabilidades
 Responsabilidade Cliente
- coleta e descarte do efluente fora do limite de bateria.
- construção de uma elevatória e tanque de lodo.
- construção da base e cobertura do sistema.
- alimentação de água e energia.
- disposição do efluente tratado.
 Responsabilidade Neotex / WM
- fornecimento do sistema e respectiva documentação
- interligações do final das linhas de chegada ao skid.
- partida e treinamento.
 Modalidade de Negócios
- Venda, Leasing , Aluguel
- Venda + operação
- BOT (investimento + operação).

22. 26/08/2003 Confidencial22
