1. Rodrigo de Oliveira Fernandez
Ildeson Prates Bastos
Superintendência de Definição de Blocos
Bacia do Recôncavo

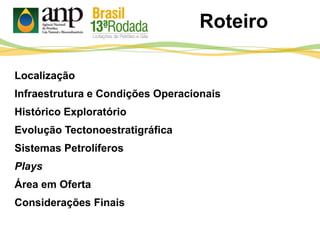

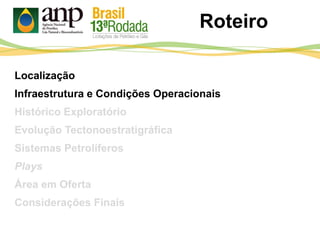

2. Roteiro
Localização
Infraestrutura e Condições Operacionais
Histórico Exploratório
Evolução Tectonoestratigráfica
Sistemas Petrolíferos
Plays
Área em Oferta
Considerações Finais

3. Roteiro
Localização
Infraestrutura e Condições Operacionais
Histórico Exploratório
Evolução Tectonoestratigráfica
Sistemas Petrolíferos
Plays
Área em Oferta
Considerações Finais

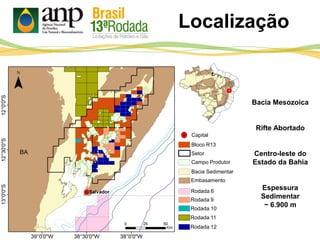

4. Localização
Bacia Mesozoica
Rifte Abortado
Centro-leste do
Estado da Bahia
Espessura
Sedimentar
~ 6.900 m
Bloco R13
Setor
Bacia Sedimentar
Embasamento
Rodada 6
Rodada 9
Rodada 10
Rodada 11
Rodada 12
Capital
Campo Produtor

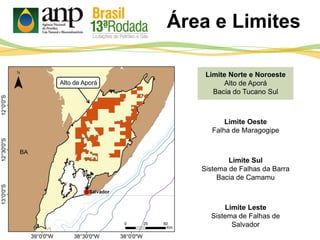

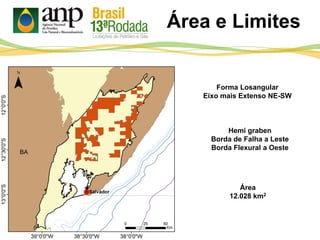

5. Área e Limites
Área
12.028 km2
Forma Losangular
Eixo mais Extenso NE-SW
Hemi graben
Borda de Falha a Leste
Borda Flexural a Oeste

6. Área e Limites
Limite Norte e Noroeste
Alto de Aporá
Bacia do Tucano Sul
Limite Oeste
Falha de Maragogipe
Limite Sul
Sistema de Falhas da Barra
Bacia de Camamu
Limite Leste
Sistema de Falhas de
Salvador
Alto de Aporá

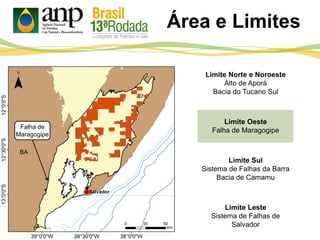

7. Área e Limites
Limite Norte e Noroeste
Alto de Aporá
Bacia do Tucano Sul
Limite Oeste
Falha de Maragogipe
Limite Sul
Sistema de Falhas da Barra
Bacia de Camamu
Limite Leste
Sistema de Falhas de
Salvador
Falha de
Maragogipe

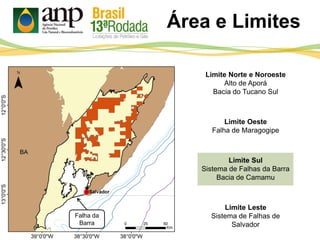

8. Área e Limites
Limite Norte e Noroeste
Alto de Aporá
Bacia do Tucano Sul
Limite Oeste
Falha de Maragogipe
Limite Sul
Sistema de Falhas da Barra
Bacia de Camamu
Limite Leste
Sistema de Falhas de
Salvador
Falha da
Barra

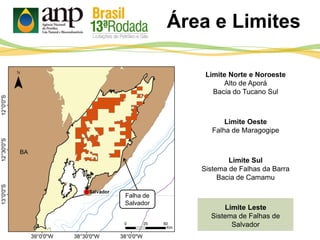

9. Área e Limites
Limite Norte e Noroeste
Alto de Aporá
Bacia do Tucano Sul
Limite Oeste
Falha de Maragogipe
Limite Sul
Sistema de Falhas da Barra
Bacia de Camamu
Limite Leste
Sistema de Falhas de
Salvador
Falha de
Salvador

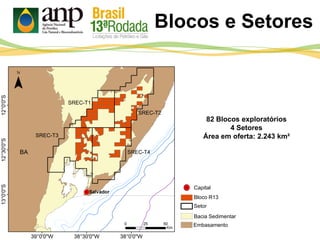

10. Blocos e Setores
82 Blocos exploratórios
4 Setores
Área em oferta: 2.243 km²
Bloco R13
Setor
Bacia Sedimentar
Embasamento
Capital
SREC-T1
SREC-T2
SREC-T4
SREC-T3

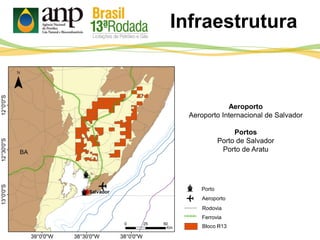

11. Infraestrutura
Aeroporto
Aeroporto Internacional de Salvador
Portos
Porto de Salvador
Porto de Aratu
Bloco R13
Ferrovia
Rodovia
Aeroporto
Porto

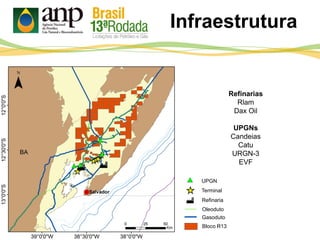

12. Infraestrutura
Bloco R13
Gasoduto
Oleoduto
Refinaria
Terminal
UPGN
Refinarias
Rlam
Dax Oil
UPGNs
Candeias
Catu
URGN-3
EVF

13. Roteiro
Localização
Infraestrutura e Condições Operacionais
Histórico Exploratório
Evolução Tectonoestratigráfica
Sistemas Petrolíferos
Plays
Área em Oferta
Considerações Finais

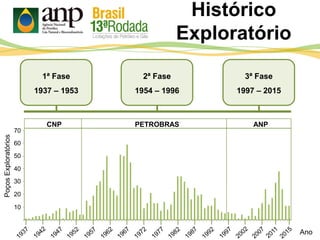

14. Histórico
Exploratório
Ano
CNP PETROBRAS ANP
70
60
50
40
30
20
10
1ª Fase
1937 – 1953
2ª Fase
1954 – 1996
3ª Fase
1997 – 2015
PoçosExploratórios

15. Histórico
Exploratório
Ano
PoçosExploratórios
CNP
70
60
50
40
30
20
10
Lobato
Candeias
1937 – 1953
Primeira descoberta (1939)
10 campos descobertos
78 poços perfurados

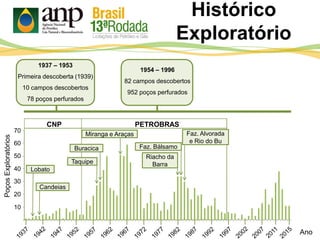

16. Histórico
Exploratório
Ano
PoçosExploratórios
CNP PETROBRAS
70
60
50
40
30
20
10
Lobato
Candeias
Taquipe
Buracica
Miranga e Araças Faz. Alvorada
e Rio do Bu
Riacho da
Barra
Faz. Bálsamo
1937 – 1953
Primeira descoberta (1939)
10 campos descobertos
78 poços perfurados
1954 – 1996
82 campos descobertos
952 poços perfurados

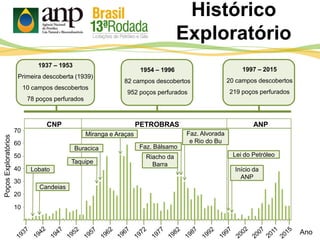

17. Histórico
Exploratório
Ano
PoçosExploratórios
CNP PETROBRAS ANP
70
60
50
40
30
20
10
Lobato
Candeias
Taquipe
Buracica
Miranga e Araças Faz. Alvorada
e Rio do Bu
Lei do PetróleoRiacho da
Barra
Faz. Bálsamo
Início da
ANP
1937 – 1953
Primeira descoberta (1939)
10 campos descobertos
78 poços perfurados
1954 – 1996
82 campos descobertos
952 poços perfurados
1997 – 2015
20 campos descobertos
219 poços perfurados

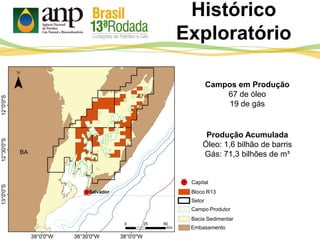

18. Histórico
Exploratório
Campos em Produção
67 de óleo
19 de gás
Bloco R13
Setor
Campo Produtor
Bacia Sedimentar
Embasamento
Capital
Produção Acumulada
Óleo: 1,6 bilhão de barris
Gás: 71,3 bilhões de m³

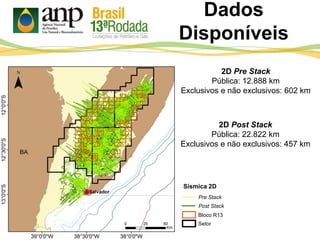

19. Dados
Disponíveis
Post Stack
2D Pre Stack
Pública: 12.888 km
Exclusivos e não exclusivos: 602 km
2D Post Stack
Pública: 22.822 km
Exclusivos e não exclusivos: 457 km
Bloco R13
Setor
Pre Stack
Sísmica 2D

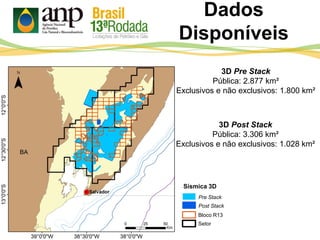

20. Dados
Disponíveis
Bloco R13
Setor
Sísmica 3D
Pre Stack
Post Stack
3D Pre Stack
Pública: 2.877 km²
Exclusivos e não exclusivos: 1.800 km²
3D Post Stack
Pública: 3.306 km²
Exclusivos e não exclusivos: 1.028 km²

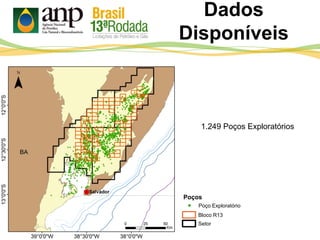

21. Dados
Disponíveis
Poços
Poço Exploratório
1.249 Poços Exploratórios
Bloco R13
Setor

22. Roteiro
Localização
Infraestrutura e Condições Operacionais
Histórico Exploratório
Evolução Tectonoestratigráfica
Sistemas Petrolíferos
Plays
Área em Oferta
Considerações Finais

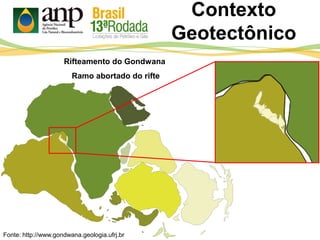

23. Contexto
Geotectônico
Fonte: http://www.gondwana.geologia.ufrj.br
Rifteamento do Gondwana
Ramo abortado do rifte

24. Evolução
Estratigráfica
Silva et al., 2007(Pré-Cambriano)
Embasamento

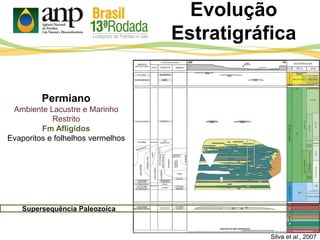

25. Evolução
Estratigráfica
Silva et al., 2007
Supersequência Paleozoica
Permiano
Ambiente Lacustre e Marinho
Restrito
Fm Afligidos
Evaporitos e folhelhos vermelhos

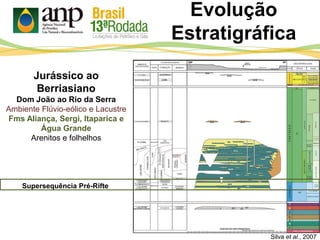

26. Evolução
Estratigráfica
Silva et al., 2007
Supersequência Pré-Rifte
Jurássico ao
Berriasiano
Dom João ao Rio da Serra
Ambiente Flúvio-eólico e Lacustre
Fms Aliança, Sergi, Itaparica e
Água Grande
Arenitos e folhelhos

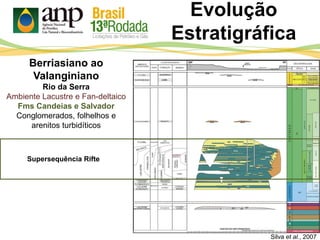

27. Evolução
Estratigráfica
Silva et al., 2007
Berriasiano ao
Valanginiano
Rio da Serra
Ambiente Lacustre e Fan-deltaico
Fms Candeias e Salvador
Conglomerados, folhelhos e
arenitos turbidíticos
Supersequência Rifte

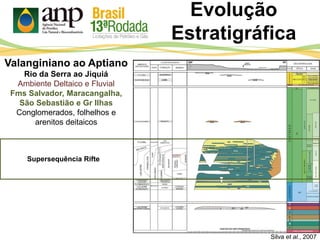

28. Evolução
Estratigráfica
Silva et al., 2007
Valanginiano ao Aptiano
Rio da Serra ao Jiquiá
Ambiente Deltaico e Fluvial
Fms Salvador, Maracangalha,
São Sebastião e Gr Ilhas
Conglomerados, folhelhos e
arenitos deitaicos
Supersequência Rifte

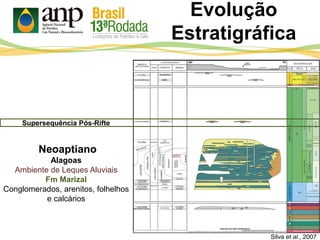

29. Evolução
Estratigráfica
Silva et al., 2007
Supersequência Pós-Rifte
Neoaptiano
Alagoas
Ambiente de Leques Aluviais
Fm Marizal
Conglomerados, arenitos, folhelhos
e calcários

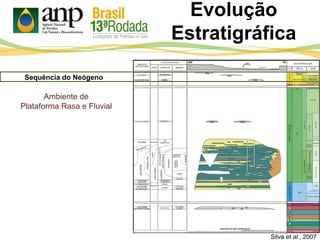

30. Evolução
Estratigráfica
Silva et al., 2007
Sequência do Neógeno
Ambiente de
Plataforma Rasa e Fluvial

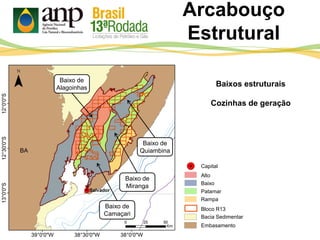

31. Arcabouço
Estrutural
Bloco R13
Bacia Sedimentar
Embasamento
Rampa
Patamar
Baixo
Alto
Capital
Baixo de
Camaçari
Baixo de
Miranga
Baixo de
Quiambina
Baixo de
Alagoinhas
Baixos estruturais
Cozinhas de geração

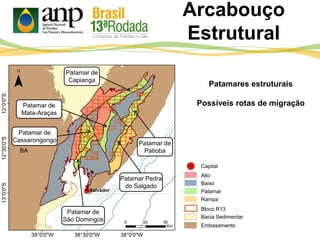

32. Arcabouço
Estrutural
Bloco R13
Bacia Sedimentar
Embasamento
Rampa
Patamar
Baixo
Alto
Capital
Patamar de
Cassarongongo
Patamar Pedra
do Salgado
Patamar de
Patioba
Patamar de
Capianga
Patamar de
Mata-Araças
Patamar de
São Domingos
Patamares estruturais
Possíveis rotas de migração

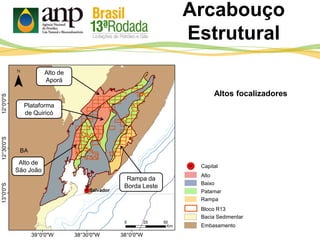

33. Arcabouço
Estrutural
Bloco R13
Bacia Sedimentar
Embasamento
Rampa
Patamar
Baixo
Alto
Capital
Alto de
São João
Rampa da
Borda Leste
Alto de
Aporá
Plataforma
de Quiricó
Altos focalizadores

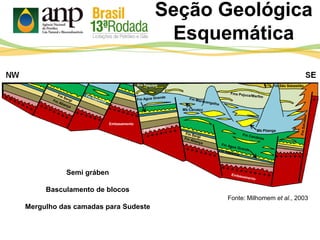

34. Seção Geológica
Esquemática
Fonte: Milhomem et al., 2003
Semi gráben
Basculamento de blocos
Mergulho das camadas para Sudeste
Embasamento
Mb Pitanga
Mb Caruaçu
Fm Taquipe Fm São Sebastião
+ + + + + +
+

35. Roteiro
Localização
Infraestrutura e Condições Operacionais
Histórico Exploratório
Evolução Tectonoestratigráfica
Sistemas Petrolíferos
Plays
Área em Oferta
Considerações Finais

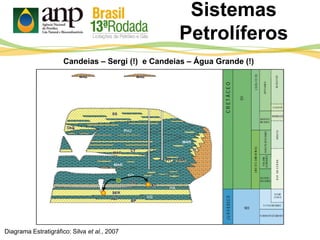

36. Sistemas
Petrolíferos
Diagrama Estratigráfico: Silva et al., 2007
Candeias – Sergi (!) e Candeias – Água Grande (!)

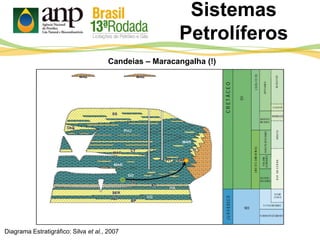

37. Sistemas
Petrolíferos
Diagrama Estratigráfico: Silva et al., 2007
Candeias – Maracangalha (!)

38. Sistemas
Petrolíferos
Diagrama Estratigráfico: Silva et al., 2007
Candeias – Ilhas (!)

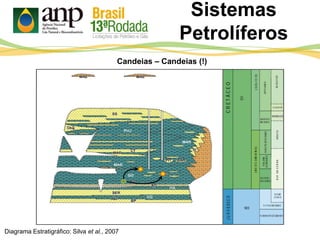

39. Sistemas
Petrolíferos
Diagrama Estratigráfico: Silva et al., 2007
Candeias – Candeias (!)

40. Sistemas
Petrolíferos
Diagrama Estratigráfico: Silva et al., 2007
Candeias – Aliança (!)

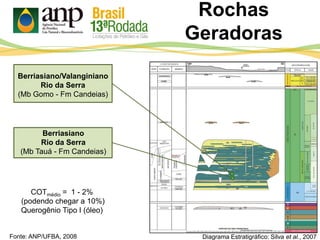

41. Rochas
Geradoras
Diagrama Estratigráfico: Silva et al., 2007
COTmédio = 1 - 2%
(podendo chegar a 10%)
Querogênio Tipo I (óleo)
Berriasiano
Rio da Serra
(Mb Tauá - Fm Candeias)
Berriasiano/Valanginiano
Rio da Serra
(Mb Gomo - Fm Candeias)
Fonte: ANP/UFBA, 2008

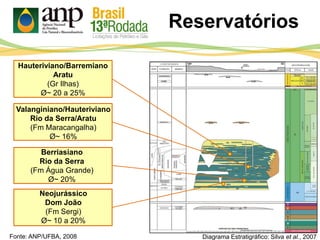

42. Reservatórios
Berriasiano
Rio da Serra
(Fm Água Grande)
Ø~ 20%
Valanginiano/Hauteriviano
Rio da Serra/Aratu
(Fm Maracangalha)
Ø~ 16%
Hauteriviano/Barremiano
Aratu
(Gr Ilhas)
Ø~ 20 a 25%
Neojurássico
Dom João
(Fm Sergi)
Ø~ 10 a 20%
Fonte: ANP/UFBA, 2008 Diagrama Estratigráfico: Silva et al., 2007

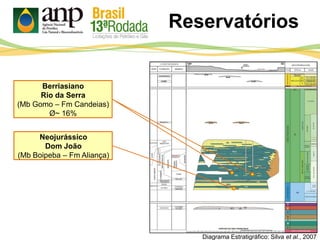

43. Reservatórios
Neojurássico
Dom João
(Mb Boipeba – Fm Aliança)
Diagrama Estratigráfico: Silva et al., 2007
Berriasiano
Rio da Serra
(Mb Gomo – Fm Candeias)
Ø~ 16%

44. Selos
Fonte: ANP/UFBA, 2008 Diagrama Estratigráfico: Silva et al., 2007
Rifte
(Fm Candeias, Maracangalha,
Marfim e Pojuca)
Folhelhos
Pré-Rifte
(Fm Itaparica e Candeias)
Folhelhos

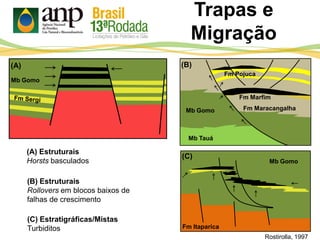

45. Trapas e
Migração
(A) Estruturais
Horsts basculados
(C) Estratigráficas/Mistas
Turbiditos
Rostirolla, 1997
(B) Estruturais
Rollovers em blocos baixos de
falhas de crescimento
(C)
(B)(A)
Mb Gomo
Mb Gomo
Fm Itaparica
Mb Gomo
Mb Tauá
Fm Marfim
Fm Pojuca
Fm Maracangalha

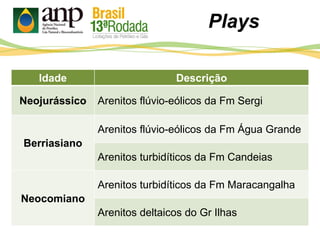

46. Plays
Idade Descrição
Neojurássico Arenitos flúvio-eólicos da Fm Sergi
Berriasiano
Arenitos flúvio-eólicos da Fm Água Grande
Arenitos turbidíticos da Fm Candeias
Neocomiano
Arenitos turbidíticos da Fm Maracangalha
Arenitos deltaicos do Gr Ilhas

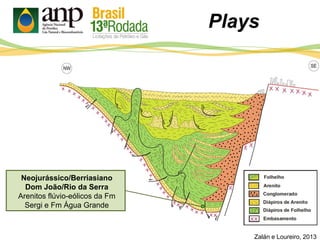

47. Plays
Zalán e Loureiro, 2013
Neojurássico/Berriasiano
Dom João/Rio da Serra
Arenitos flúvio-eólicos da Fm
Sergi e Fm Água Grande

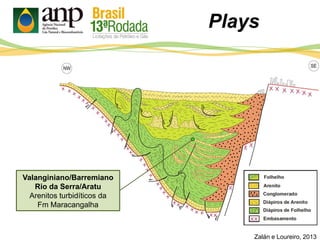

48. Plays
Zalán e Loureiro, 2013
Valanginiano/Barremiano
Rio da Serra/Aratu
Arenitos turbidíticos da
Fm Maracangalha

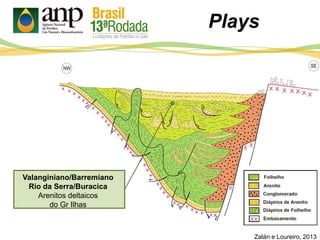

49. Plays
Zalán e Loureiro, 2013
Valanginiano/Barremiano
Rio da Serra/Buracica
Arenitos deltaicos
do Gr Ilhas

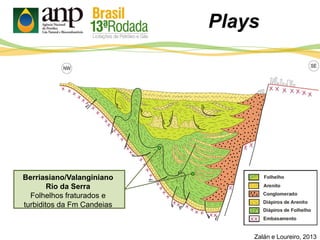

50. Plays
Zalán e Loureiro, 2013
Berriasiano/Valanginiano
Rio da Serra
Folhelhos fraturados e
turbiditos da Fm Candeias

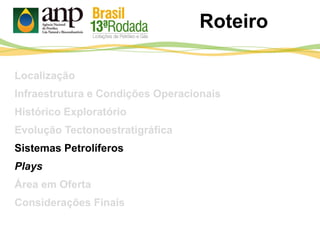

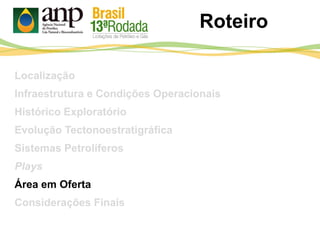

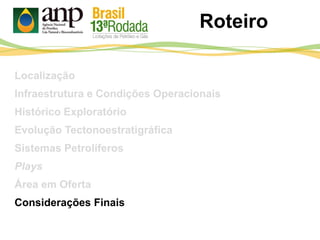

51. Roteiro
Localização
Infraestrutura e Condições Operacionais
Histórico Exploratório
Evolução Tectonoestratigráfica
Sistemas Petrolíferos
Plays
Área em Oferta
Considerações Finais

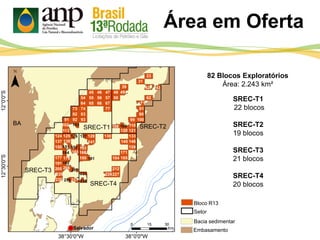

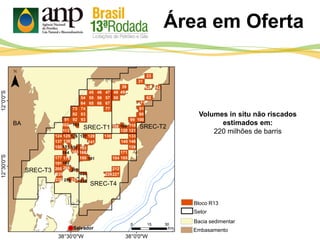

52. Área em Oferta
Bloco R13
Setor
Bacia sedimentar
Embasamento
82 Blocos Exploratórios
Área: 2.243 km²
SREC-T1
22 blocos
SREC-T2
19 blocos
SREC-T3
21 blocos
SREC-T4
20 blocos
SREC-T1 SREC-T2
SREC-T3
SREC-T4
42 43
71
103 108 109
126 127
151 152 153
164 165
181
192
206
207
223
236237 238

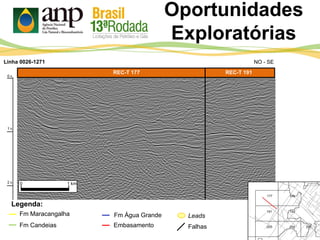

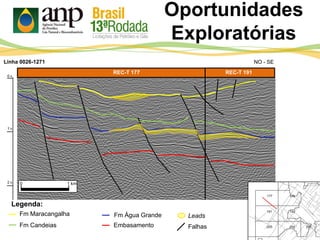

53. Oportunidades
Exploratórias
Linha 0026-1271
REC-T 177 REC-T 191
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas
NO - SE
0 1 km

54. Oportunidades
Exploratórias
Linha 0026-1271
REC-T 177 REC-T 191
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas
NO - SE
0 1 km

55. Oportunidades
Exploratórias
Linha 0026-1271
REC-T 177 REC-T 191
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas
NO - SE
0 1 km

56. Oportunidades
Exploratórias
Linha 0026-1380
0 s
1 s
2 s
REC-T 205 REC-T 191 178
0 1 km
SO - NE
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas

57. Oportunidades
Exploratórias
0 s
1 s
2 s
REC-T 205 REC-T 191 178
Linha 0026-1380
0 1 km
SO - NE
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas

58. Oportunidades
Exploratórias
0 s
1 s
2 s
REC-T 205REC-T 205 REC-T 191 178
Linha 0026-1380
0 1 km
SO - NE
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas

59. 0 s
1 s
Oportunidades
Exploratórias
Linha 0026-0935
REC-T 205 REC-T 54 REC-T 55 REC-T 65
0 m 2 km
0,5 s
1,5 s
REC-T 66
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas
NO - SE

60. 0 s
1 s
Oportunidades
Exploratórias
REC-T 205
0,5 s
1,5 s
REC-T 54 REC-T 55 REC-T 65 REC-T 66
Linha 0026-0935
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas
NO - SE
0 m 2 km

61. 0 s
1 s
Oportunidades
Exploratórias
REC-T 205
0,5 s
1,5 s
REC-T 54 REC-T 55 REC-T 65 REC-T 66
Linha 0026-0935
Fm Maracangalha
Fm Candeias
Fm Água Grande
Embasamento
Leads
Legenda:
Falhas
NO - SE
0 m 2 km

62. Área em Oferta
Bloco R13
Setor
Bacia sedimentar
Embasamento
Volumes in situ não riscados
estimados em:
220 milhões de barris
SREC-T1 SREC-T2
SREC-T3
SREC-T4
42 43
71
103 108 109
126 127
151 152 153
164 165
181
192
206
207
223
236237 238

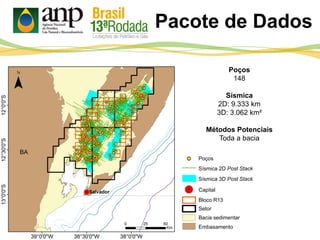

63. Pacote de Dados
Bloco R13
Setor
Bacia sedimentar
Embasamento
Capital
Sísmica 3D Post Stack
Sísmica 2D Post Stack
Poços
Poços
148
Sísmica
2D: 9.333 km
3D: 3.062 km²
Métodos Potenciais
Toda a bacia

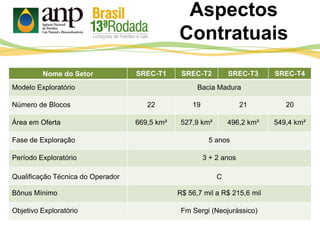

64. Aspectos
Contratuais
Nome do Setor SREC-T1 SREC-T2 SREC-T3 SREC-T4
Modelo Exploratório Bacia Madura
Número de Blocos 22 19 21 20
Área em Oferta 669,5 km² 527,9 km² 496,2 km² 549,4 km²
Fase de Exploração 5 anos
Período Exploratório 3 + 2 anos
Qualificação Técnica do Operador C
Bônus Mínimo R$ 56,7 mil a R$ 215,6 mil
Objetivo Exploratório Fm Sergi (Neojurássico)

65. Roteiro
Localização
Infraestrutura e Condições Operacionais
Histórico Exploratório
Evolução Tectonoestratigráfica
Sistemas Petrolíferos
Plays
Área em Oferta
Considerações Finais

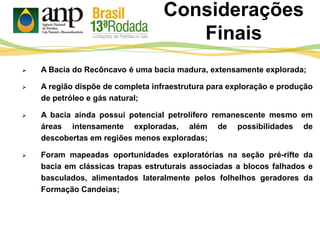

66. Considerações
Finais
 A Bacia do Recôncavo é uma bacia madura, extensamente explorada;
 A região dispõe de completa infraestrutura para exploração e produção
de petróleo e gás natural;
 A bacia ainda possui potencial petrolífero remanescente mesmo em
áreas intensamente exploradas, além de possibilidades de
descobertas em regiões menos exploradas;
 Foram mapeadas oportunidades exploratórias na seção pré-rifte da
bacia em clássicas trapas estruturais associadas a blocos falhados e
basculados, alimentados lateralmente pelos folhelhos geradores da
Formação Candeias;

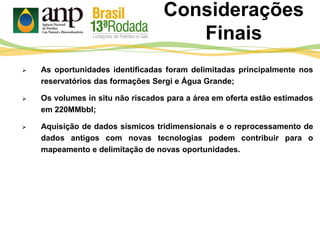

67. Considerações
Finais
 As oportunidades identificadas foram delimitadas principalmente nos
reservatórios das formações Sergi e Água Grande;
 Os volumes in situ não riscados para a área em oferta estão estimados
em 220MMbbl;
 Aquisição de dados sísmicos tridimensionais e o reprocessamento de
dados antigos com novas tecnologias podem contribuir para o
mapeamento e delimitação de novas oportunidades.

68. Agência Nacional do Petróleo, Gás Natural e
Biocombustíveis
Rodrigo de Oliveira Fernandez
rofernandez@anp.gov.br
Ildeson Prates Bastos
ibastos@anp.gov.br

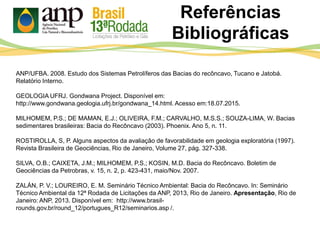

69. Referências
Bibliográficas
ANP/UFBA. 2008. Estudo dos Sistemas Petrolíferos das Bacias do recôncavo, Tucano e Jatobá.
Relatório Interno.
GEOLOGIA UFRJ. Gondwana Project. Disponível em:
http://www.gondwana.geologia.ufrj.br/gondwana_14.html. Acesso em:18.07.2015.
MILHOMEM, P.S.; DE MAMAN, E.J.; OLIVEIRA, F.M.; CARVALHO, M.S.S.; SOUZA-LIMA, W. Bacias
sedimentares brasileiras: Bacia do Recôncavo (2003). Phoenix. Ano 5, n. 11.
ROSTIROLLA, S, P. Alguns aspectos da avaliação de favorabilidade em geologia exploratória (1997).
Revista Brasileira de Geociências, Rio de Janeiro, Volume 27, pág. 327-338.
SILVA, O.B.; CAIXETA, J.M.; MILHOMEM, P.S.; KOSIN, M.D. Bacia do Recôncavo. Boletim de
Geociências da Petrobras, v. 15, n. 2, p. 423-431, maio/Nov. 2007.
ZALÁN, P. V.; LOUREIRO, E. M. Seminário Técnico Ambiental: Bacia do Recôncavo. In: Seminário
Técnico Ambiental da 12ª Rodada de Licitações da ANP, 2013, Rio de Janeiro. Apresentação, Rio de
Janeiro: ANP, 2013. Disponível em: http://www.brasil-
rounds.gov.br/round_12/portugues_R12/seminarios.asp /.
