Bacia de Sergipe Alagoas

1.
Bolívar Haeser Superintendência deDefinição de Blocos Bacia de Sergipe-Alagoas

2.

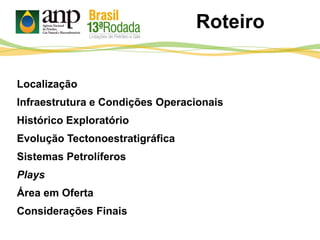

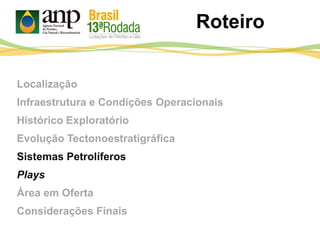

Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Área em Oferta Considerações Finais

3.
Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Área em Oferta Considerações Finais Roteiro

4.

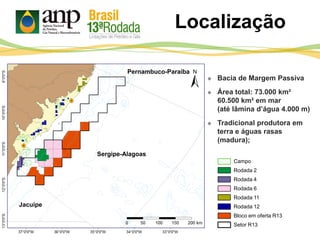

Pernambuco-Paraíba Sergipe-Alagoas Jacuípe  Bacia deMargem Passiva  Área total: 73.000 km² 60.500 km² em mar (até lâmina d’água 4.000 m)  Tradicional produtora em terra e águas rasas (madura); Campo Rodada 2 Rodada 4 Rodada 6 Rodada 11 Rodada 12 Bloco em oferta R13 Setor R13 Localização

5.

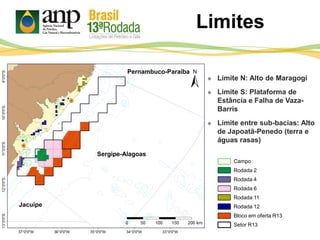

 Limite N:Alto de Maragogi  Limite S: Plataforma de Estância e Falha de Vaza- Barris  Limite entre sub-bacias: Alto de Japoatã-Penedo (terra e águas rasas) Pernambuco-Paraíba Sergipe-Alagoas Jacuípe Limites Campo Rodada 2 Rodada 4 Rodada 6 Rodada 11 Rodada 12 Bloco em oferta R13 Setor R13

6.

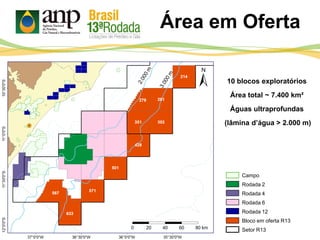

10 blocos exploratórios Áreatotal ~ 7.400 km² Águas ultraprofundas (lâmina d’água > 2.000 m) Campo Rodada 2 Rodada 4 Rodada 6 Rodada 12 Bloco em oferta R13 Setor R13 Área em Oferta

7.

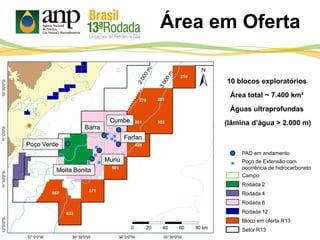

PAD em andamento Poçode Extensão com ocorrência de hidrocarboneto 10 blocos exploratórios Área total ~ 7.400 km² Águas ultraprofundas (lâmina d’água > 2.000 m) Área em Oferta Poço Verde Barra Cumbe Farfan Moita Bonita Muriú Campo Rodada 2 Rodada 4 Rodada 6 Rodada 12 Bloco em oferta R13 Setor R13

8.

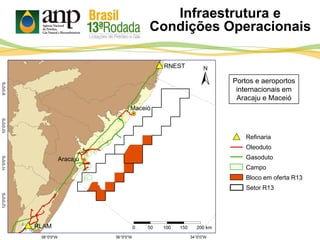

Maceió RLAM RNEST Aracaju Refinaria Oleoduto Gasoduto Campo Bloco em ofertaR13 Setor R13 Portos e aeroportos internacionais em Aracaju e Maceió Infraestrutura e Condições Operacionais

9.

10.

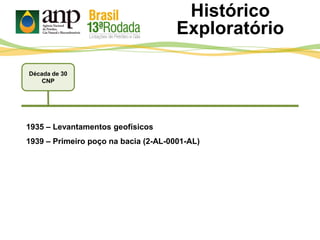

Década de 30 CNP 1935– Levantamentos geofísicos 1939 – Primeiro poço na bacia (2-AL-0001-AL) Histórico Exploratório

11.

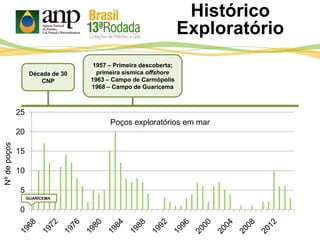

0 5 10 15 20 25 Nºdepoços Poços exploratórios emmar 1957 – Primeira descoberta; primeira sísmica offshore 1963 – Campo de Carmópolis 1968 – Campo de Guaricema Década de 30 CNP GUARICEMA Histórico Exploratório

12.

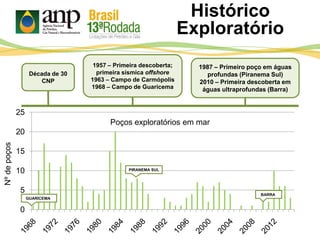

Década de 30 CNP 1987– Primeiro poço em águas profundas (Piranema Sul) 2010 – Primeira descoberta em águas ultraprofundas (Barra) 1957 – Primeira descoberta; primeira sísmica offshore 1963 – Campo de Carmópolis 1968 – Campo de Guaricema 0 5 10 15 20 25 Nºdepoços Poços exploratórios em mar GUARICEMA PIRANEMA SUL BARRA Histórico Exploratório

13.

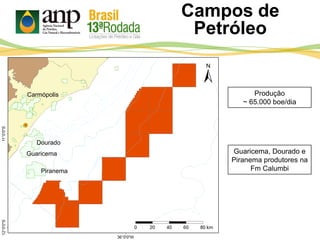

Piranema Guaricema Carmópolis Produção ~ 65.000boe/dia Dourado Guaricema, Dourado e Piranema produtores na Fm Calumbi Campos de Petróleo

14.

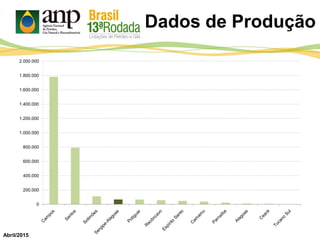

Dados de Produção 0 200.000 400.000 600.000 800.000 1.000.000 1.200.000 1.400.000 1.600.000 1.800.000 2.000.000 Abril/2015

15.

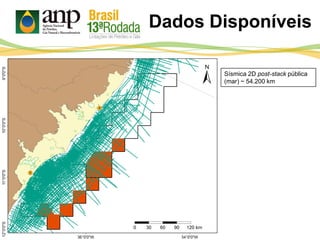

Sísmica 2D post-stackpública (mar) ~ 54.200 km Dados Disponíveis

16.
Sísmica 2D post-stack não-exclusiva(mar) ~ 11.160 km Dados Disponíveis

17.

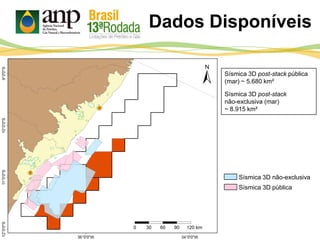

Sísmica 3D post-stackpública (mar) ~ 5.680 km² Sísmica 3D post-stack não-exclusiva (mar) ~ 8.915 km² Sísmica 3D não-exclusiva Sísmica 3D pública Dados Disponíveis

18.

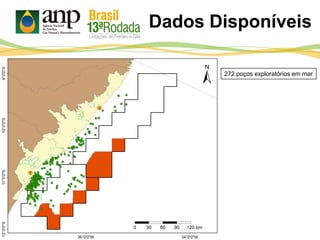

272 poços exploratóriosem mar Dados Disponíveis

19.

20.

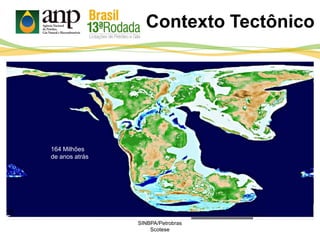

164 Milhões de anosatrás SINBPA/Petrobras Scotese Contexto Tectônico

21.

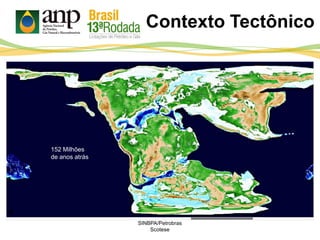

164 Milhões de anosatrás 152 Milhões de anos atrás SINBPA/Petrobras Scotese Contexto Tectônico

22.

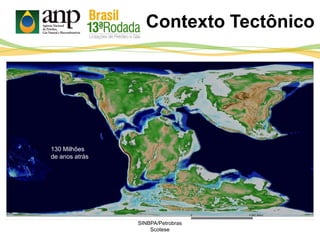

164 Milhões de anosatrás 152 Milhões de anos atrás 130 Milhões de anos atrás SINBPA/Petrobras Scotese Contexto Tectônico

23.

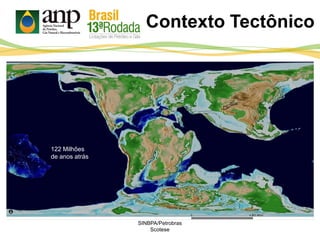

164 Milhões de anosatrás 152 Milhões de anos atrás 130 Milhões de anos atrás 122 Milhões de anos atrás SINBPA/Petrobras Scotese Contexto Tectônico

24.

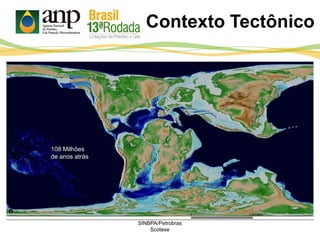

164 Milhões de anosatrás 152 Milhões de anos atrás 130 Milhões de anos atrás 122 Milhões de anos atrás 108 Milhões de anos atrás SINBPA/Petrobras Scotese Contexto Tectônico

25.

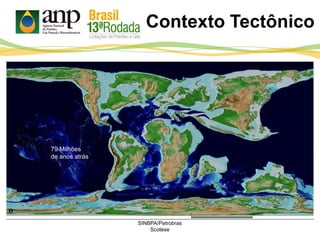

164 Milhões de anosatrás 152 Milhões de anos atrás 130 Milhões de anos atrás 122 Milhões de anos atrás 108 Milhões de anos atrás 79 Milhões de anos atrás SINBPA/Petrobras Scotese Contexto Tectônico

26.

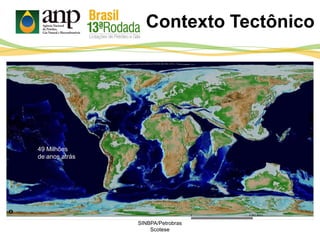

164 Milhões de anosatrás 152 Milhões de anos atrás 130 Milhões de anos atrás 122 Milhões de anos atrás 108 Milhões de anos atrás 79 Milhões de anos atrás 49 Milhões de anos atrás SINBPA/Petrobras Scotese Contexto Tectônico

27.

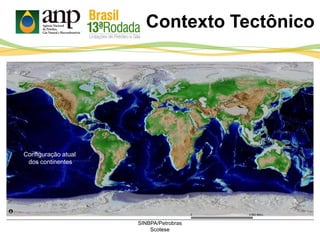

164 Milhões de anosatrás 152 Milhões de anos atrás 130 Milhões de anos atrás 122 Milhões de anos atrás 108 Milhões de anos atrás 79 Milhões de anos atrás 49 Milhões de anos atrásConfiguração atual dos continentes SINBPA/Petrobras Scotese Contexto Tectônico

28.

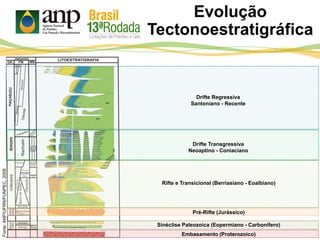

Evolução Tectonoestratigráfica Embasamento (Proterozoico) Fonte:ANP/UFRN/FUNPEC,2008 Sinéclise Paleozoica(Eopermiano - Carbonífero) Pré-Rifte (Jurássico) Drifte Transgressiva Neoaptino - Coniaciano Drifte Regressiva Santoniano - Recente Rifte e Transicional (Berriasiano - Eoalbiano)

29.

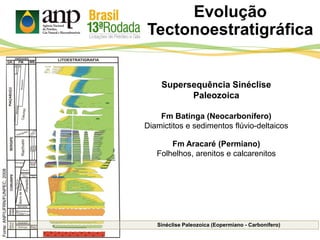

Fonte:ANP/UFRN/FUNPEC,2008 Supersequência Sinéclise Paleozoica Fm Batinga(Neocarbonífero) Diamictitos e sedimentos flúvio-deltaicos Fm Aracaré (Permiano) Folhelhos, arenitos e calcarenitos Evolução Tectonoestratigráfica Sinéclise Paleozoica (Eopermiano - Carbonífero)

30.

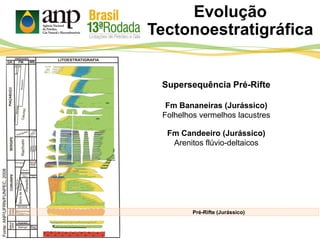

Supersequência Pré-Rifte Fm Bananeiras(Jurássico) Folhelhos vermelhos lacustres Fm Candeeiro (Jurássico) Arenitos flúvio-deltaicos Evolução Tectonoestratigráfica Fonte:ANP/UFRN/FUNPEC,2008 Pré-Rifte (Jurássico)

31.

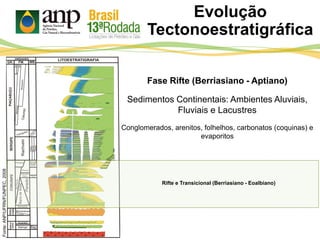

Fase Rifte (Berriasiano- Aptiano) Sedimentos Continentais: Ambientes Aluviais, Fluviais e Lacustres Conglomerados, arenitos, folhelhos, carbonatos (coquinas) e evaporitos Evolução Tectonoestratigráfica Fonte:ANP/UFRN/FUNPEC,2008 Rifte e Transicional (Berriasiano - Eoalbiano)

32.

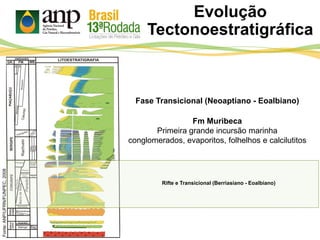

Fase Transicional (Neoaptiano- Eoalbiano) Fm Muribeca Primeira grande incursão marinha conglomerados, evaporitos, folhelhos e calcilutitos Evolução Tectonoestratigráfica Fonte:ANP/UFRN/FUNPEC,2008 Rifte e Transicional (Berriasiano - Eoalbiano)

33.

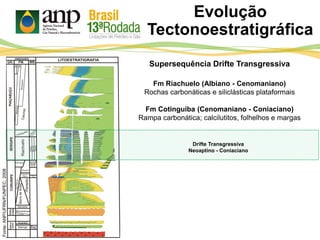

Drifte Transgressiva Neoaptino -Coniaciano Supersequência Drifte Transgressiva Fm Riachuelo (Albiano - Cenomaniano) Rochas carbonáticas e siliclásticas plataformais Fm Cotinguiba (Cenomaniano - Coniaciano) Rampa carbonática; calcilutitos, folhelhos e margas Evolução Tectonoestratigráfica Fonte:ANP/UFRN/FUNPEC,2008

34.

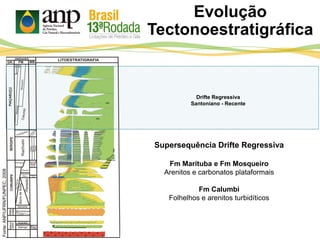

Supersequência Drifte Regressiva FmMarituba e Fm Mosqueiro Arenitos e carbonatos plataformais Fm Calumbi Folhelhos e arenitos turbidíticos Evolução Tectonoestratigráfica Fonte:ANP/UFRN/FUNPEC,2008 Drifte Regressiva Santoniano - Recente

35.

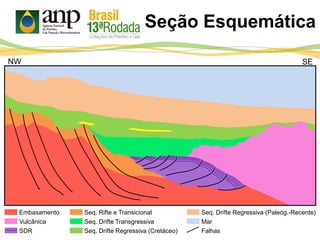

NW SE Embasamento Vulcânica SDR Seq. Riftee Transicional Seq. Drifte Transgressiva Seq. Drifte Regressiva (Cretáceo) Seq. Drifte Regressiva (Paleóg.-Recente) Mar Falhas Seção Esquemática

36.

37.

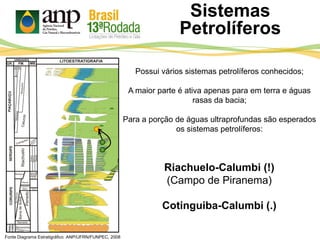

Fonte Diagrama EstratigráficoANP/UFRN/FUNPEC, 2008 Possui vários sistemas petrolíferos conhecidos; A maior parte é ativa apenas para em terra e águas rasas da bacia; Para a porção de águas ultraprofundas são esperados os sistemas petrolíferos: Riachuelo-Calumbi (!) (Campo de Piranema) Cotinguiba-Calumbi (.) Sistemas Petrolíferos

38.

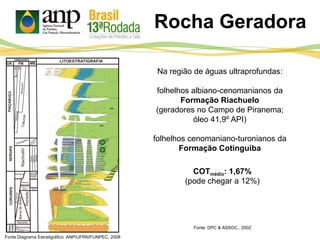

Fonte Diagrama EstratigráficoANP/UFRN/FUNPEC, 2008 Na região de águas ultraprofundas: folhelhos albiano-cenomanianos da Formação Riachuelo (geradores no Campo de Piranema; óleo 41,9º API) folhelhos cenomaniano-turonianos da Formação Cotinguiba Rocha Geradora COTmédio: 1,67% (pode chegar a 12%) Fonte: DPC & ASSOC., 2002

39.

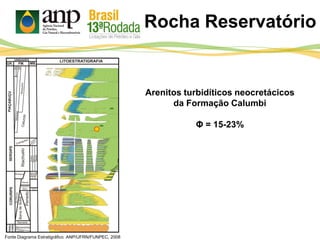

Fonte Diagrama EstratigráficoANP/UFRN/FUNPEC, 2008 Arenitos turbidíticos neocretácicos da Formação Calumbi Φ = 15-23% Rocha Reservatório

40.

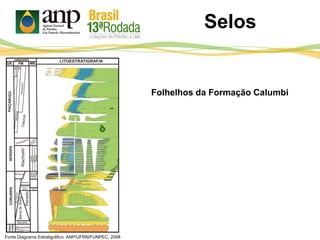

Fonte Diagrama EstratigráficoANP/UFRN/FUNPEC, 2008 Folhelhos da Formação Calumbi Selos

41.
Estratigráfica (pinch-outs oucanais) Trapas

42.

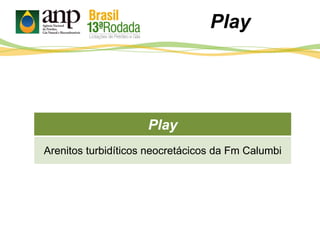

Play Arenitos turbidíticos neocretácicosda Fm Calumbi Play

43.

44.

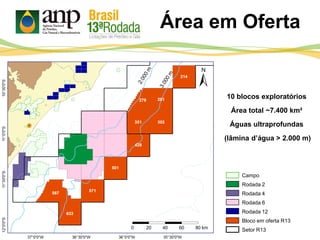

10 blocos exploratórios Áreatotal ~7.400 km² Águas ultraprofundas (lâmina d’água > 2.000 m) Área em Oferta Campo Rodada 2 Rodada 4 Rodada 6 Rodada 12 Bloco em oferta R13 Setor R13

45.
 Descobertas deóleo leve e gás em águas ultraprofundas  Sistema petrolífero marinho eficiente em águas ultraprofundas Área em Oferta Poço Verde Barra Cumbe Farfan Moita Bonita Muriú PAD em andamento Poço de Extensão com ocorrência de hidrocarboneto Campo Rodada 2 Rodada 4 Rodada 6 Rodada 12 Bloco em oferta R13 Setor R13

46.
2000 3000 4000 5000 6000 7000 Profundidade(m) Descoberta de hidrocarbonetos 05 km Vulcânica Turoniano Maastrichtiano Paleoceno Reservatório Fundo do Mar Levantamento R0257_SEAL_PHASE1 (PSDM) - Cortesia Spectrum Descobertas Recentes na Bacia SEAL

47.

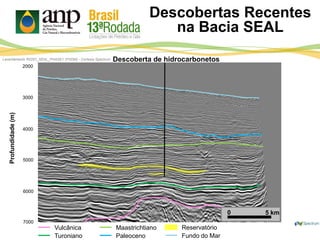

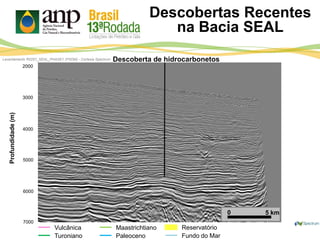

2000 3000 4000 5000 6000 7000 Profundidade(m) Descoberta de hidrocarbonetos 05 km Vulcânica Turoniano Maastrichtiano Paleoceno Reservatório Fundo do Mar Levantamento R0257_SEAL_PHASE1 (PSDM) - Cortesia Spectrum Descobertas Recentes na Bacia SEAL

48.

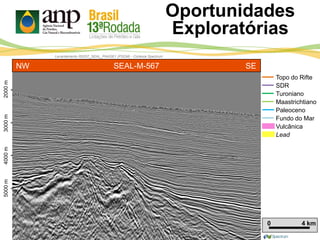

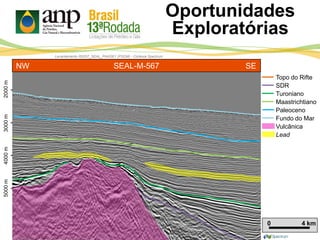

Lead Topo do Rifte SDR Turoniano Maastrichtiano Paleoceno Fundodo Mar Vulcânica 2000m4000m3000m5000m - - - - Levantamento R0257_SEAL_PHASE1 (PSDM) - Cortesia Spectrum 0 4 km SEAL-M-567NW SE Oportunidades Exploratórias

49.

50.

51.

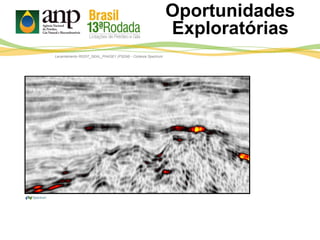

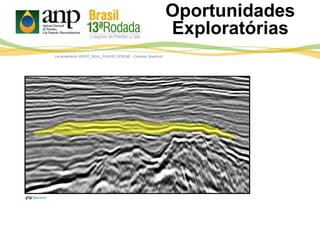

Levantamento R0257_SEAL_PHASE1 (PSDM)- Cortesia Spectrum Oportunidades Exploratórias

52.

53.

54.

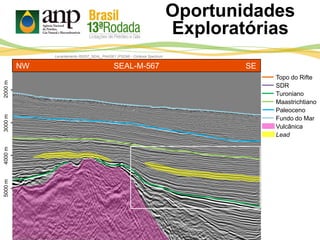

Lead Topo do Rifte SDR Turoniano Maastrichtiano Paleoceno Fundodo Mar Vulcânica Levantamento R0257_SEAL_PHASE1 (PSDM) - Cortesia Spectrum 2000m4000m3000m5000m - - - - SEAL-M-567NW SE Oportunidades Exploratórias

55.

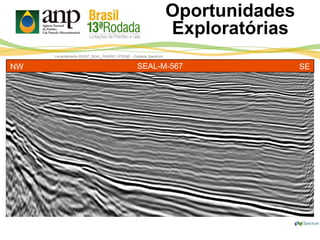

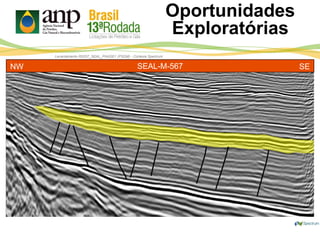

Levantamento R0257_SEAL_PHASE1 (PSDM)- Cortesia Spectrum Oportunidades Exploratórias SEAL-M-567NW SE

56.

57.

58.

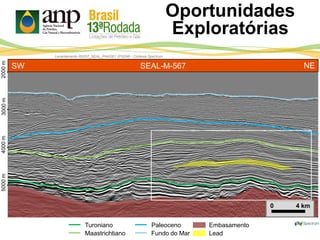

SEAL-M-567 3000m2000m4000m Levantamento R0257_SEAL_PHASE1 (PSDM)- Cortesia Spectrum - - - 5000m - Oportunidades Exploratórias 0 4 km Lead Turoniano Maastrichtiano Paleoceno Embasamento Fundo do Mar NESW

59.

60.

61.

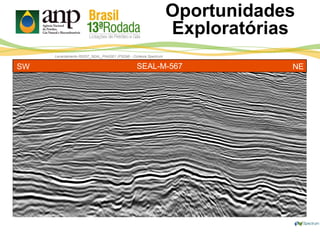

Levantamento R0257_SEAL_PHASE1 (PSDM)- Cortesia Spectrum Oportunidades Exploratórias SEAL-M-567SW NE

62.

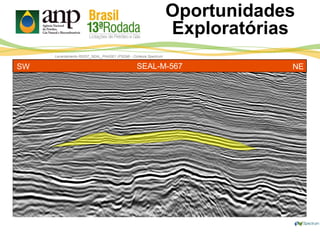

Levantamento R0257_SEAL_PHASE1 (PSDM)- Cortesia Spectrum Oportunidades Exploratórias SEAL-M-567SW NE

63.

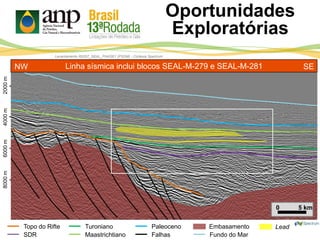

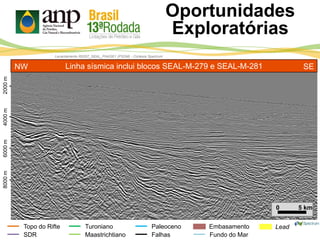

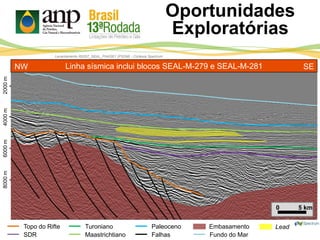

0 5 km Topodo Rifte SDR Turoniano Maastrichtiano Paleoceno Falhas Embasamento Lead 2000m4000m6000m8000m - - - - Levantamento R0257_SEAL_PHASE1 (PSDM) - Cortesia Spectrum Fundo do Mar Linha sísmica inclui blocos SEAL-M-279 e SEAL-M-281NW SE Oportunidades Exploratórias

64.

65.

66.

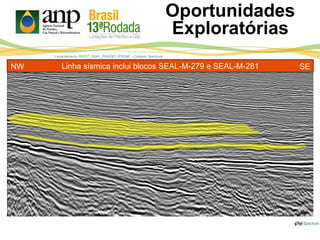

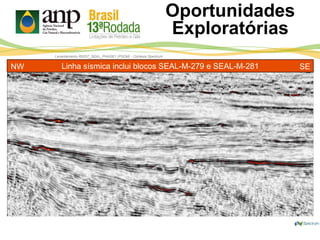

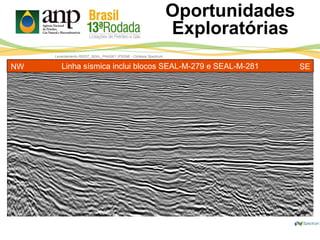

Levantamento R0257_SEAL_PHASE1 (PSDM)- Cortesia Spectrum Oportunidades Exploratórias Linha sísmica inclui blocos SEAL-M-279 e SEAL-M-281NW SE

67.

68.

69.

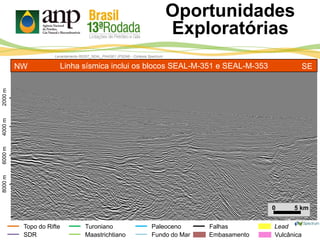

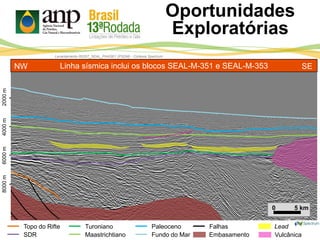

Vulcânica Topo do Rifte SDR Turoniano Maastrichtiano Paleoceno Fundodo Mar Embasamento Lead Linha sísmica inclui os blocos SEAL-M-351 e SEAL-M-353 Levantamento R0257_SEAL_PHASE1 (PSDM) - Cortesia Spectrum 0 5 km 2000m4000m6000m8000m - - - - NW SE Falhas Oportunidades Exploratórias

70.

71.

72.

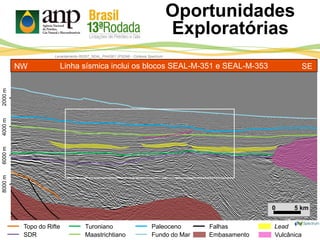

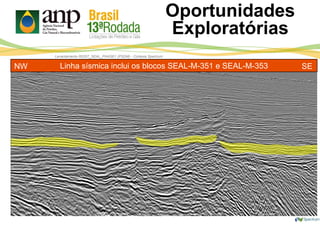

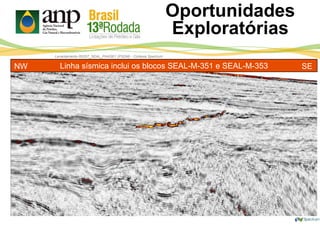

Linha sísmica incluios blocos SEAL-M-351 e SEAL-M-353 Levantamento R0257_SEAL_PHASE1 (PSDM) - Cortesia Spectrum NW SE Oportunidades Exploratórias

73.

74.

75.

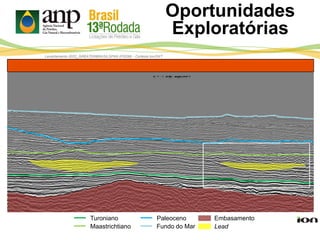

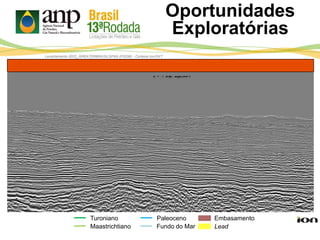

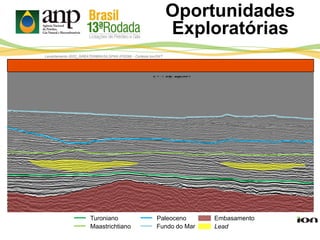

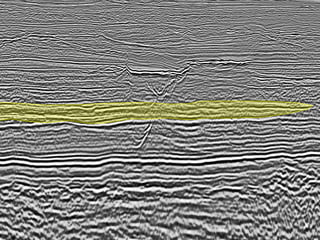

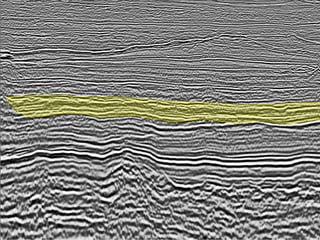

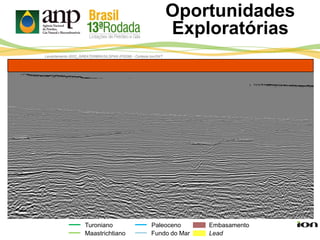

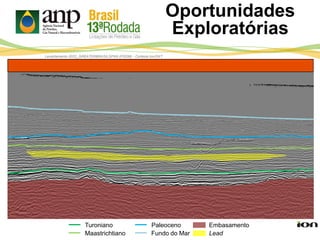

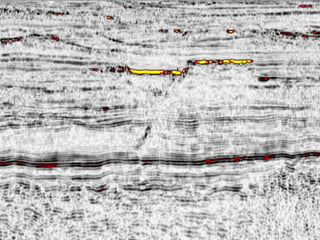

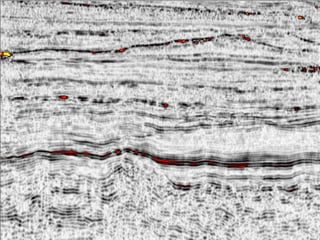

Lead Turoniano Maastrichtiano Paleoceno Embasamento Levantamento 0022_GREATERBRASILSPAN(PSDM) - Cortesia Ion/GXT Fundo do Mar Oportunidades Exploratórias

76.

77.

78.

79.

80.

81.

82.

83.

84.

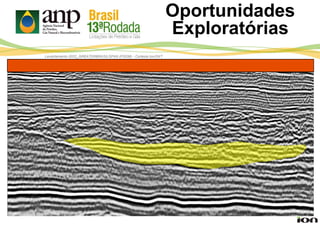

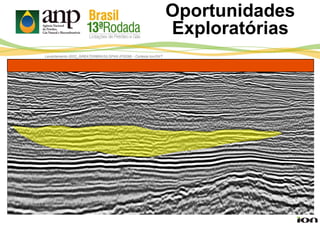

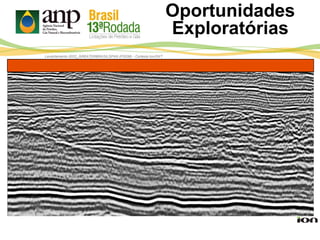

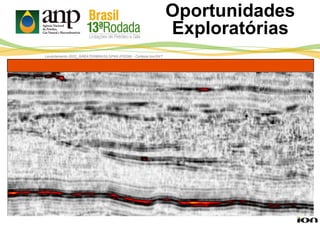

Levantamento 0022_GREATERBRASILSPAN (PSDM)- Cortesia Ion/GXT Oportunidades Exploratórias

85.

86.

87.

88.

89.

90.

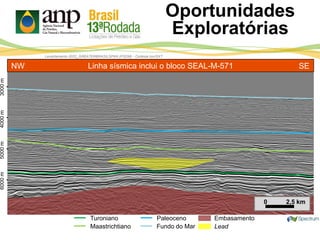

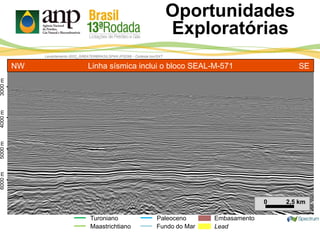

Lead Turoniano Maastrichtiano Paleoceno Embasamento Levantamento 0022_GREATERBRASILSPAN(PSDM) - Cortesia Ion/GXT Fundo do Mar Oportunidades Exploratórias Linha sísmica inclui o bloco SEAL-M-571NW SE 0 2,5 km 3000m4000m5000m6000m - - - -

91.

92.

93.

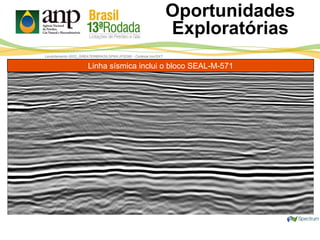

Levantamento 0022_GREATERBRASILSPAN (PSDM)- Cortesia Ion/GXT Oportunidades Exploratórias NW SELinha sísmica inclui o bloco SEAL-M-571

94.

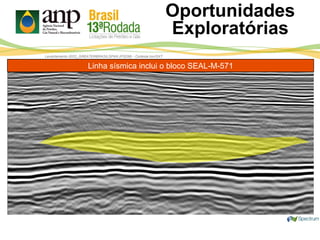

Levantamento 0022_GREATERBRASILSPAN (PSDM)- Cortesia Ion/GXT Oportunidades Exploratórias NW SELinha sísmica inclui o bloco SEAL-M-571

95.

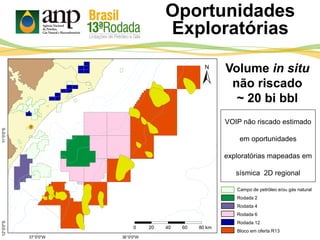

Campo de petróleoe/ou gás natural Rodada 2 Rodada 4 Rodada 6 Rodada 12 Bloco em oferta R13 Volume in situ não riscado ~ 20 bi bbl VOIP não riscado estimado em oportunidades exploratórias mapeadas em sísmica 2D regional Oportunidades Exploratórias

96.

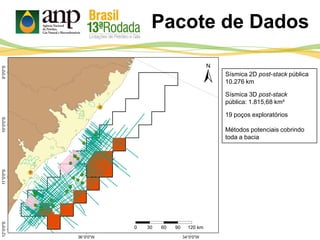

Sísmica 2D post-stackpública 10.276 km Sísmica 3D post-stack pública: 1.815,68 km² 19 poços exploratórios Métodos potenciais cobrindo toda a bacia Pacote de Dados

97.

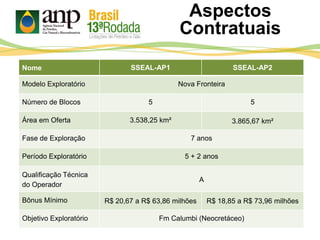

Nome SSEAL-AP1 SSEAL-AP2 ModeloExploratório Nova Fronteira Número de Blocos 5 5 Área em Oferta 3.538,25 km² 3.865,67 km² Fase de Exploração 7 anos Período Exploratório 5 + 2 anos Qualificação Técnica do Operador A Bônus Mínimo R$ 20,67 a R$ 63,86 milhões R$ 18,85 a R$ 73,96 milhões Objetivo Exploratório Fm Calumbi (Neocretáceo) Aspectos Contratuais

98.

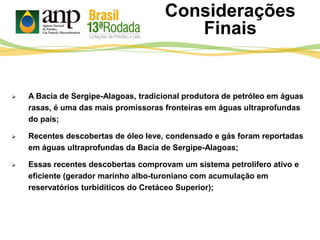

 A Baciade Sergipe-Alagoas, tradicional produtora de petróleo em águas rasas, é uma das mais promissoras fronteiras em águas ultraprofundas do país;  Recentes descobertas de óleo leve, condensado e gás foram reportadas em águas ultraprofundas da Bacia de Sergipe-Alagoas;  Essas recentes descobertas comprovam um sistema petrolífero ativo e eficiente (gerador marinho albo-turoniano com acumulação em reservatórios turbidíticos do Cretáceo Superior); Considerações Finais

99.

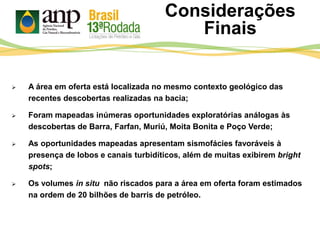

 A áreaem oferta está localizada no mesmo contexto geológico das recentes descobertas realizadas na bacia;  Foram mapeadas inúmeras oportunidades exploratórias análogas às descobertas de Barra, Farfan, Muriú, Moita Bonita e Poço Verde;  As oportunidades mapeadas apresentam sismofácies favoráveis à presença de lobos e canais turbidíticos, além de muitas exibirem bright spots;  Os volumes in situ não riscados para a área em oferta foram estimados na ordem de 20 bilhões de barris de petróleo. Considerações Finais

100.
100 100 Agência Nacionaldo Petróleo, Gás Natural e Biocombustíveis Bolívar da Silva Haeser bhaeser@anp.gov.br www.anp.gov.br

101.

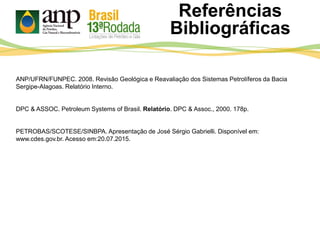

Referências Bibliográficas ANP/UFRN/FUNPEC. 2008. RevisãoGeológica e Reavaliação dos Sistemas Petrolíferos da Bacia Sergipe-Alagoas. Relatório Interno. DPC & ASSOC. Petroleum Systems of Brasil. Relatório. DPC & Assoc., 2000. 178p. PETROBAS/SCOTESE/SINBPA. Apresentação de José Sérgio Gabrielli. Disponível em: www.cdes.gov.br. Acesso em:20.07.2015.
