Marcelo de Deus e André Cavallari (Cemig)
- 1. Diretoria de Geraçãoe Transmissão Seminário Chuvas e Desastres Urbanos Controle de Cheias no Setor Elétrico

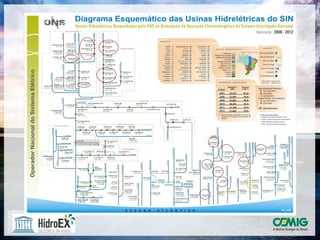

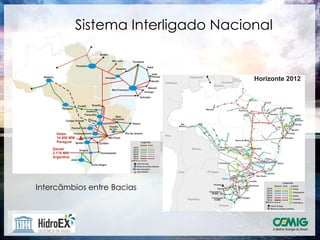

- 3. Sistema Interligado Nacional Intercâmbiosentre Bacias

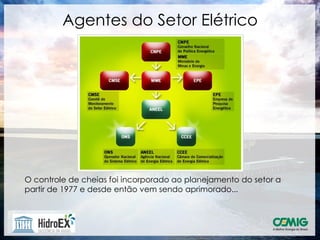

- 4. Agentes do SetorElétrico O controle de cheias foi incorporado ao planejamento do setor a partir de 1977 e desde então vem sendo aprimorado...

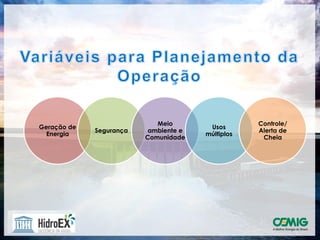

- 5. Meio Controle/ Geração de Usos Segurança ambiente e Alerta de Energia múltiplos Comunidade Cheia
- 7. Ferramentas da operação Sistemade Localização de Tempestade-SLT Radar Meteorológico Imagens de satélite e modelos Sistema de Telemetria-STH

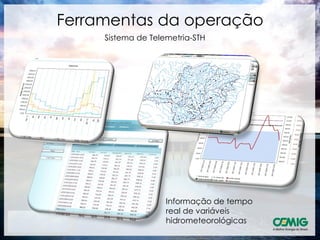

- 8. Ferramentas da operação Sistema de Telemetria-STH Informação de tempo real de variáveis hidrometeorológicas

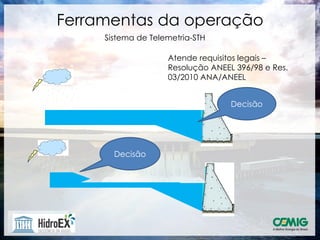

- 9. Ferramentas da operação Sistema de Telemetria-STH Atende requisitos legais – Resolução ANEEL 396/98 e Res. 03/2010 ANA/ANEEL Decisão Decisão
- 10. Ferramentas de Previsão Previsão de precipitação Modelos Dados matemáticos verificados de previsão Previsão de vazão ao reservatório Disponibilidade, Diretrizes, Restrições Planejamento da Operação

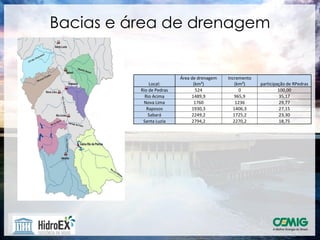

- 11. Bacias e áreade drenagem Área de drenagem Incremento Local: (km²) (km²) participação de RPedras Rio de Pedras 524 0 100,00 Rio Acima 1489,9 965,9 35,17 Nova Lima 1760 1236 29,77 Raposos 1930,3 1406,3 27,15 Sabará 2249,2 1725,2 23,30 Santa Luzia 2794,2 2270,2 18,75

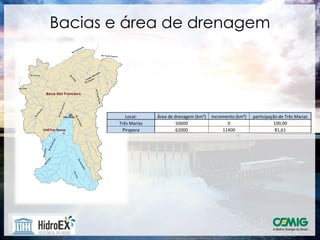

- 12. Bacias e áreade drenagem Local: Área de drenagem (km²) Incremento (km²) participação de Três Marias Três Marias 50600 0 100,00 Pirapora 62000 11400 81,61

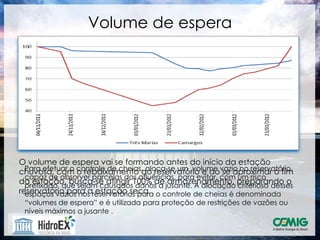

- 13. Volume de espera Ovolume de espera vai se formando antes do início da estação chuvosa, com controle de cheias, aloca-se um volume vazio no reservatório, Para efetuar o o rebaixamento do reservatório e ao se aproximar o fim capaz de absorver parcelas das afluências, para evitar, com um risco da estação, busca-se atingir 100% de jusante. A alocação preparando o prefixado, que sejam causados danos a armazenamento, criteriosa desses reservatório para areservatórios para o controle de cheias é denominada espaços vazios nos estação seca. “volumes de espera” e é utilizada para proteção de restrições de vazões ou níveis máximos a jusante .

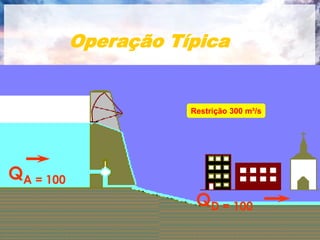

- 14. Operação Típica Restrição 300 m³/s QA = 100 QD = 100

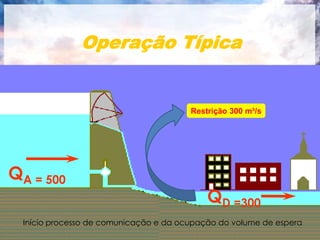

- 15. Operação Típica Restrição 300 m³/s QA = 500 QD =300 Início processo de comunicação e da ocupação do volume de espera

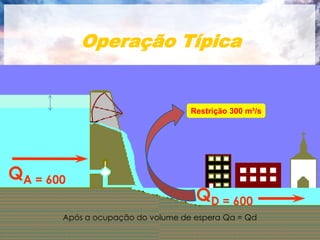

- 16. Operação Típica Restrição 300 m³/s QA = 600 QD = 600 Após a ocupação do volume de espera Qa = Qd

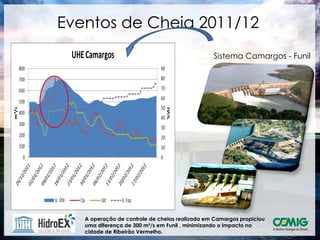

- 17. Eventos de Cheia2011/12 Sistema Camargos - Funil A operação de controle de cheias realizada em Camargos propiciou uma diferença de 300 m³/s em Funil , minimizando o impacto na cidade de Ribeirão Vermelho.

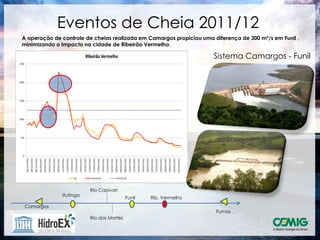

- 18. Eventos de Cheia2011/12 A operação de controle de cheias realizada em Camargos propiciou uma diferença de 300 m³/s em Funil , minimizando o impacto na cidade de Ribeirão Vermelho. Sistema Camargos - Funil Rio Capivari Itutinga Funil Rib. Vermelho Camargos Furnas Rio das Mortes

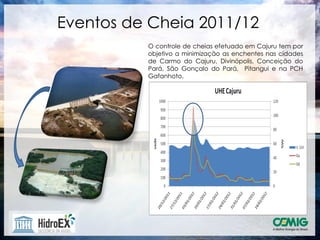

- 19. Eventos de Cheia2011/12 O controle de cheias efetuado em Cajuru tem por objetivo a minimização as enchentes nas cidades de Carmo do Cajuru, Divinópolis, Conceição do Pará, São Gonçalo do Pará, Pitangui e na PCH Gafanhoto.

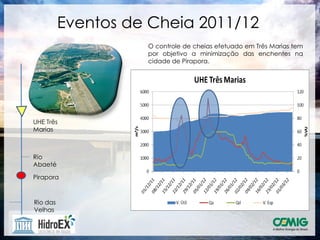

- 20. Eventos de Cheia2011/12 O controle de cheias efetuado em Três Marias tem por objetivo a minimização das enchentes na cidade de Pirapora. UHE Três Marias Rio Abaeté Pirapora Rio das Velhas

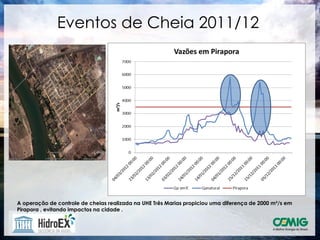

- 21. Eventos de Cheia2011/12 A operação de controle de cheias realizada na UHE Três Marias propiciou uma diferença de 2000 m³/s em Pirapora , evitando impactos na cidade .

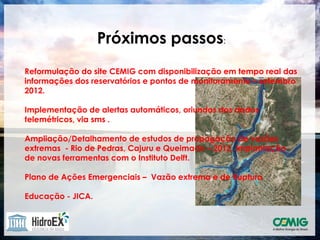

- 22. Próximos passos: Reformulação dosite CEMIG com disponibilização em tempo real das informações dos reservatórios e pontos de monitoramento – setembro 2012. Implementação de alertas automáticos, oriundos dos dados telemétricos, via sms . Ampliação/Detalhamento de estudos de propagação de vazões extremas - Rio de Pedras, Cajuru e Queimado – 2012. Implantação de novas ferramentas com o Instituto Delft. Plano de Ações Emergenciais – Vazão extrema e de Ruptura Educação - JICA.
- 23. Parcerias IGAM
- 24.
