Sistema Integrado de Abastecimento de Água da RMBH
Sistema Rio das Velhas
Sistema Paraopeba
mar/2016

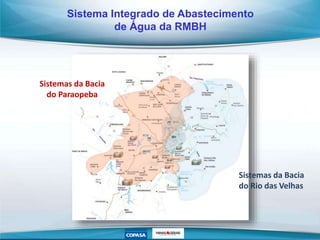

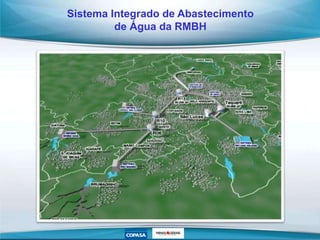

Sistema Integrado de Abastecimento
de Água da RMBH
Sistemas da Bacia
do Rio das Velhas
Sistemas da Bacia
do Paraopeba

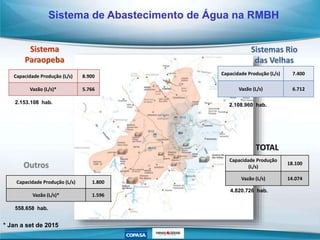

Sistema
Paraopeba
Sistemas Rio
das Velhas
Outros
Sistema de Abastecimento de Água na RMBH
Capacidade Produção (L/s) 8.900
Vazão (L/s)* 5.766
Vazão (L/s) 6.712
Vazão (L/s)* 1.596
Capacidade Produção
(L/s)
18.100
Vazão (L/s) 14.074
TOTAL
* Jan a set de 2015
2.108.960 hab.
2.153.108 hab.
558.658 hab.
4.820.726 hab.

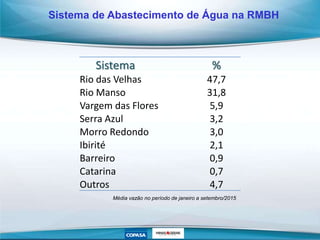

Média vazão no período de janeiro a setembro/2015
Sistema %
Rio das Velhas 47,7
Rio Manso 31,8
Vargem das Flores 5,9
Serra Azul 3,2
Morro Redondo 3,0
Ibirité 2,1
Barreiro 0,9
Catarina 0,7
Outros 4,7
Sistema de Abastecimento de Água na RMBH

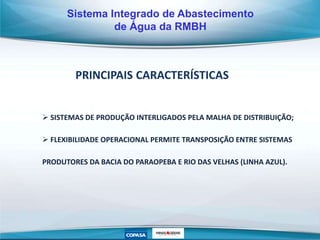

PRINCIPAIS CARACTERÍSTICAS
 SISTEMAS DE PRODUÇÃO INTERLIGADOS PELA MALHA DE DISTRIBUIÇÃO;
 FLEXIBILIDADE OPERACIONAL PERMITE TRANSPOSIÇÃO ENTRE SISTEMAS
PRODUTORES DA BACIA DO PARAOPEBA E RIO DAS VELHAS (LINHA AZUL).
de Água da RMBH

de Água da RMBH

 REDUZ PERDAS POR EXTRAVAZAMENTOS DE RESERVATÓRIOS E POR
VAZAMENTOS DE ADUTORAS.

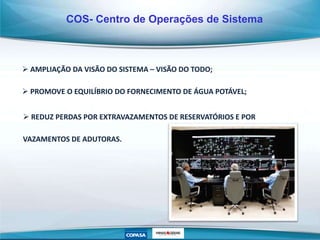

COS- Centro de Operações de Sistema
 AMPLIAÇÃO DA VISÃO DO SISTEMA – VISÃO DO TODO;
 PROMOVE O EQUILÍBRIO DO FORNECIMENTO DE ÁGUA POTÁVEL;

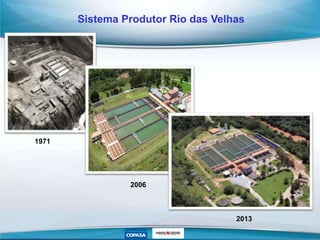

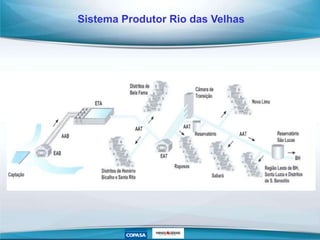

Sistema Produtor Rio das Velhas

1971
2006
2013

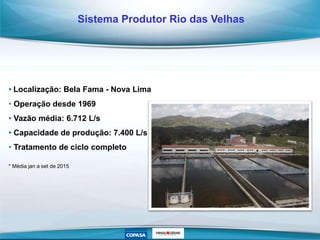

• Localização: Bela Fama - Nova Lima
• Operação desde 1969
• Vazão média: 6.712 L/s
• Capacidade de produção: 7.400 L/s
• Tratamento de ciclo completo
* Média jan a set de 2015

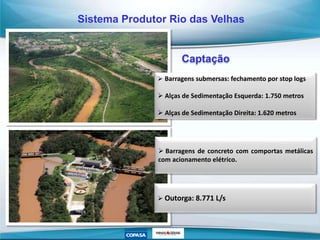

Captação
 Barragens submersas: fechamento por stop logs
 Alças de Sedimentação Esquerda: 1.750 metros
 Alças de Sedimentação Direita: 1.620 metros
 Barragens de concreto com comportas metálicas
com acionamento elétrico.
 Outorga: 8.771 L/s

• Capacidade instalada (com reservas)
 2 CMB 750 L/s e 350 CV
 1 CMB 750 L/s e 450 CV
 2 CMB 1050 L/s e 450 CV
 5 CMB 1500 L/s 760 CV
Elevatória de Água Bruta

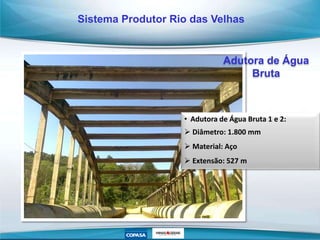

• Adutora de Água Bruta 1 e 2:
 Diâmetro: 1.800 mm
 Material: Aço
 Extensão: 527 m
Adutora de Água
Bruta

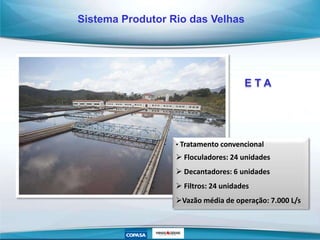

E T A
• Tratamento convencional
 Floculadores: 24 unidades
 Decantadores: 6 unidades
 Filtros: 24 unidades
Vazão média de operação: 7.000 L/s

U T R
• Unidade de Tratamento de Resíduos
 Decantadores Secundários: 3 unidades
 Adensadores: 2 unidades
 Desidratadores mecânicos: 2 unidades

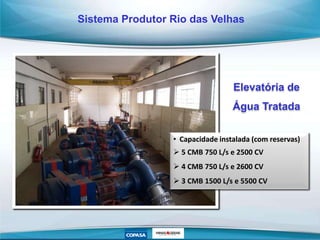

Elevatória de
Água Tratada
• Capacidade instalada (com reservas)
 5 CMB 750 L/s e 2500 CV
 4 CMB 750 L/s e 2600 CV
 3 CMB 1500 L/s e 5500 CV

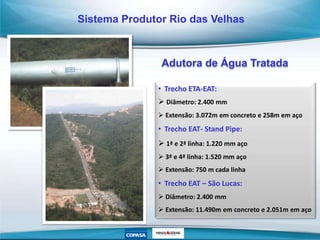

Adutora de Água Tratada
• Trecho ETA-EAT:
 Extensão: 3.072m em concreto e 258m em aço
• Trecho EAT- Stand Pipe:
 1ª e 2ª linha: 1.220 mm aço
 3ª e 4ª linha: 1.520 mm aço
 Extensão: 750 m cada linha
• Trecho EAT – São Lucas:
 Extensão: 11.490m em concreto e 2.051m em aço

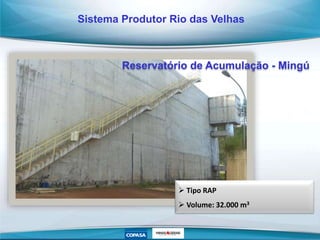

 Tipo RAP
 Volume: 32.000 m3
Reservatório de Acumulação - Mingú

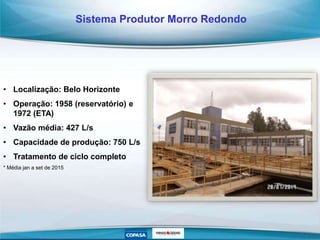

• Localização: Belo Horizonte
• Operação: 1958 (reservatório) e
1972 (ETA)
• Vazão média: 427 L/s
• Capacidade de produção: 750 L/s
Sistema Produtor Morro Redondo

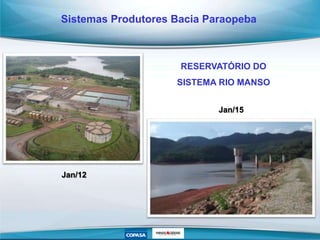

RESERVATÓRIO DO
SISTEMA RIO MANSO
99%
Jan/12
Jan/15
Sistemas Produtores Bacia Paraopeba

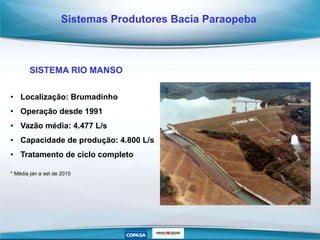

• Localização: Brumadinho
• Vazão média: 4.477 L/s

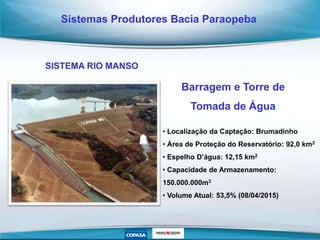

SISTEMA RIO MANSO

Barragem e Torre de
Tomada de Água
SISTEMA RIO MANSO
• Localização da Captação: Brumadinho
• Área de Proteção do Reservatório: 92,0 km2
• Espelho D’água: 12,15 km2
• Capacidade de Armazenamento:
150.000.000m3
• Volume Atual: 53,5% (08/04/2015)

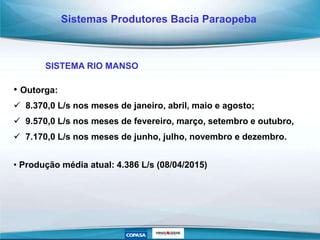

• Outorga:
 8.370,0 L/s nos meses de janeiro, abril, maio e agosto;
 9.570,0 L/s nos meses de fevereiro, março, setembro e outubro,
 7.170,0 L/s nos meses de junho, julho, novembro e dezembro.
• Produção média atual: 4.386 L/s (08/04/2015)
SISTEMA RIO MANSO

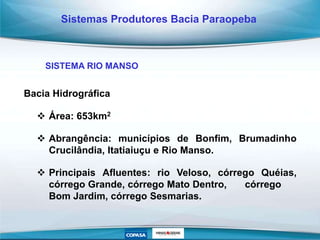

Bacia Hidrográfica
 Área: 653km2
 Abrangência: municípios de Bonfim, Brumadinho
Crucilândia, Itatiaiuçu e Rio Manso.
 Principais Afluentes: rio Veloso, córrego Quéias,
córrego Grande, córrego Mato Dentro, córrego
Bom Jardim, córrego Sesmarias.
SISTEMA RIO MANSO

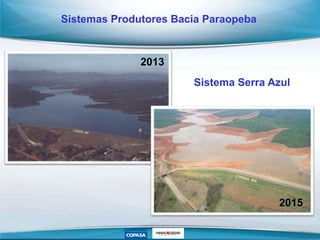

Sistema Serra Azul
2015
2013

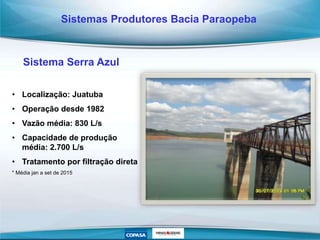

• Localização: Juatuba
• Capacidade de produção
média: 2.700 L/s
• Tratamento por filtração direta
Sistema Serra Azul

Bacia Hidrográfica
 Área: 256km2
 Abrangência: municípios de Juatuba, Mateus Leme,
Igarapé e Itaúna.
 Principais afluentes: córregos Curralinho, Potreiro,
Estiva, Diogo, Pedreira, Jacu, Brejo e ribeirão Serra
Azul.
Sistema Serra Azul

 Outorga: 2.940 L/s
 Produção Média Atual: 437 L/s (08/04/2015)
 Localização da Captação: Juatuba
 Área de Proteção do Reservatório: 92,0 km2
 Espelho D’água: 9,0 km2
 Capacidade de Armazenamento: 9.000.000m3
 Volume atual: 15,5% (08/04/2015)
Sistema Serra Azul

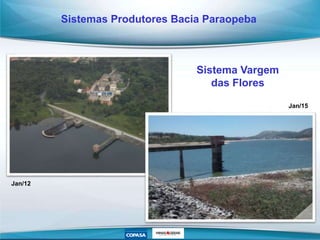

Sistema Vargem
das Flores
99%
97%
80%
70%
Jan/12
Jan/15

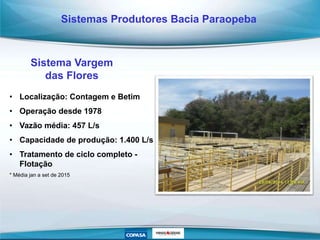

• Localização: Contagem e Betim
• Tratamento de ciclo completo -
Flotação
Sistema Vargem
das Flores

99%
97%
80%
70%

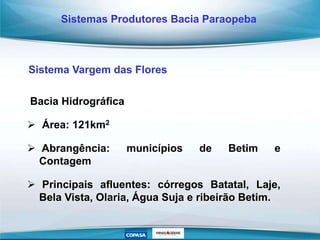

Bacia Hidrográfica
 Área: 121km2
 Abrangência: municípios de Betim e
Contagem
 Principais afluentes: córregos Batatal, Laje,
Bela Vista, Olaria, Água Suja e ribeirão Betim.
Sistema Vargem das Flores

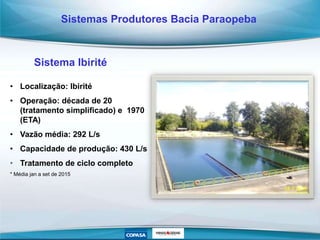

• Localização: Ibirité
• Operação: década de 20
(tratamento simplificado) e 1970
(ETA)
• Capacidade de produção: 430 L/s
Sistema Ibirité

99%
97%
70%

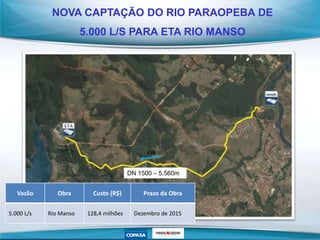

DN 1500 – 5.560m
Vazão Obra Custo (R$) Prazo da Obra
5.000 L/s Rio Manso 128,4 milhões Dezembro de 2015
NOVA CAPTAÇÃO DO RIO PARAOPEBA DE
5.000 L/S PARA ETA RIO MANSO

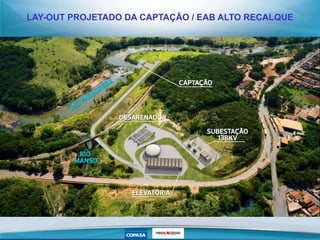

LAY-OUT PROJETADO DA CAPTAÇÃO / EAB ALTO RECALQUE

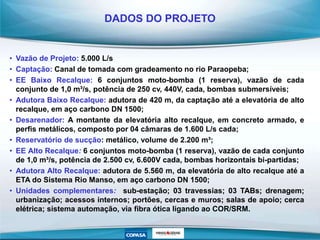

• Vazão de Projeto: 5.000 L/s
• Captação: Canal de tomada com gradeamento no rio Paraopeba;
• EE Baixo Recalque: 6 conjuntos moto-bomba (1 reserva), vazão de cada
conjunto de 1,0 m³/s, potência de 250 cv, 440V, cada, bombas submersíveis;
• Adutora Baixo Recalque: adutora de 420 m, da captação até a elevatória de alto
recalque, em aço carbono DN 1500;
• Desarenador: A montante da elevatória alto recalque, em concreto armado, e
perfis metálicos, composto por 04 câmaras de 1.600 L/s cada;
• Reservatório de sucção: metálico, volume de 2.200 m³;
• EE Alto Recalque: 6 conjuntos moto-bomba (1 reserva), vazão de cada conjunto
de 1,0 m³/s, potência de 2.500 cv, 6.600V cada, bombas horizontais bi-partidas;
• Adutora Alto Recalque: adutora de 5.560 m, da elevatória de alto recalque até a
ETA do Sistema Rio Manso, em aço carbono DN 1500;
• Unidades complementares: sub-estação; 03 travessias; 03 TABs; drenagem;
urbanização; acessos internos; portões, cercas e muros; salas de apoio; cerca
elétrica; sistema automação, via fibra ótica ligando ao COR/SRM.
DADOS DO PROJETO

Obrigado !
DVAA
glaycon.cordeiro@copasa.com.br
Fone:3250-2217
