Aula 8 incidencias
- 1.
- 2. INCIDÊNCIAS RADIOLÓGICAS INCIDÊNCIAS •Incidência éum termo de posicionamento que, por definição, descreve a direção ou trajetória do RX indicando a entrada e saída do mesmo projetando a imagem no filme. •É denominada o conjunto de posições adotado pela estrutura analisada durante o ato operacional da radiografia •Duas classes de incidências: ▫ Incidências de rotina (básicas) ▫ Incidências completares (especiais)

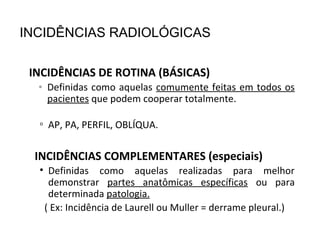

- 3. INCIDÊNCIAS DE ROTINA(BÁSICAS) • Definidas como aquelas comumente feitas em todos os pacientes que podem cooperar totalmente. ▫ AP, PA, PERFIL, OBLÍQUA. INCIDÊNCIAS COMPLEMENTARES (especiais) • Definidas como aquelas realizadas para melhor demonstrar partes anatômicas específicas ou para determinada patologia. ( Ex: Incidência de Laurell ou Muller = derrame pleural.) INCIDÊNCIAS RADIOLÓGICAS

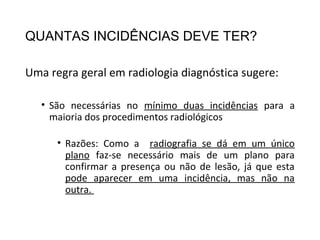

- 4. QUANTAS INCIDÊNCIAS DEVETER? Uma regra geral em radiologia diagnóstica sugere: • São necessárias no mínimo duas incidências para a maioria dos procedimentos radiológicos • Razões: Como a radiografia se dá em um único plano faz-se necessário mais de um plano para confirmar a presença ou não de lesão, já que esta pode aparecer em uma incidência, mas não na outra.

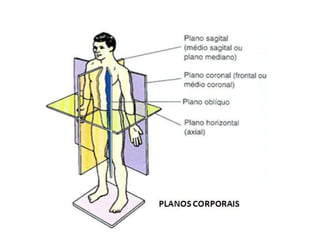

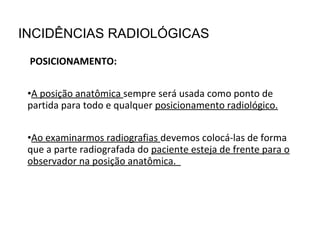

- 7. POSICIONAMENTO: •A posição anatômicasempre será usada como ponto de partida para todo e qualquer posicionamento radiológico. •Ao examinarmos radiografias devemos colocá-las de forma que a parte radiografada do paciente esteja de frente para o observador na posição anatômica. INCIDÊNCIAS RADIOLÓGICAS
- 8. •Em pé, braçosaduzidos, palmas das mãos voltadas para frente, pés retos para frente e olhar no horizonte. POSICIONAMENTO
- 10.
- 11.
- 12.

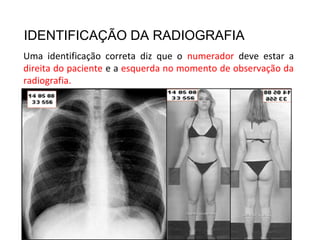

- 13. IDENTIFICAÇÃO DA RADIOGRAFIA Umaidentificação correta diz que o numerador deve estar a direita do paciente e a esquerda no momento de observação da radiografia.

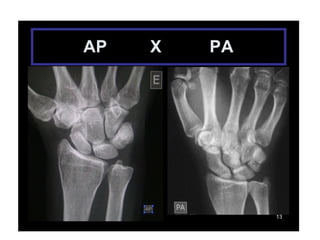

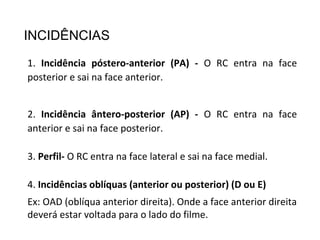

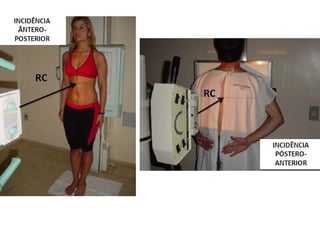

- 14. INCIDÊNCIAS 1. Incidência póstero-anterior(PA) - O RC entra na face posterior e sai na face anterior. 2. Incidência ântero-posterior (AP) - O RC entra na face anterior e sai na face posterior. 3. Perfil- O RC entra na face lateral e sai na face medial. 4. Incidências oblíquas (anterior ou posterior) (D ou E) Ex: OAD (oblíqua anterior direita). Onde a face anterior direita deverá estar voltada para o lado do filme.
- 15.
- 19.

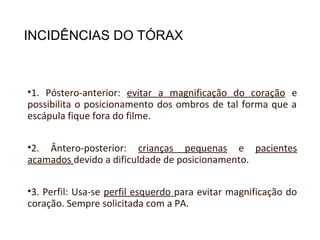

- 20. INCIDÊNCIAS DO TÓRAX •1.Póstero-anterior: evitar a magnificação do coração e possibilita o posicionamento dos ombros de tal forma que a escápula fique fora do filme. •2. Ântero-posterior: crianças pequenas e pacientes acamados devido a dificuldade de posicionamento. •3. Perfil: Usa-se perfil esquerdo para evitar magnificação do coração. Sempre solicitada com a PA.

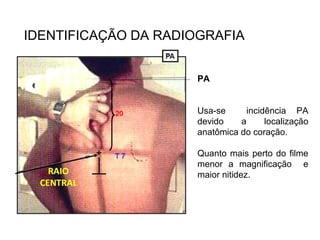

- 21. IDENTIFICAÇÃO DA RADIOGRAFIA PA Usa-seincidência PA devido a localização anatômica do coração. Quanto mais perto do filme menor a magnificação e maior nitidez.
- 23. IDENTIFICAÇÃO DA RADIOGRAFIA ESTRUTURASMAIS DEMONSTRADAS: Pulmões, coração. Usa-se o perfil com o lado esquerdo próximo do filme para evitar que o coração seja ampliado.
- 25. IDENTIFICAÇÃO DA RADIOGRAFIA Pequenosderrames (50 ml) pleurais por demonstração de níveis líquidos no espaço pleural.

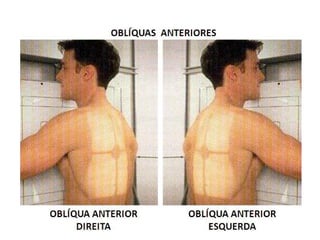

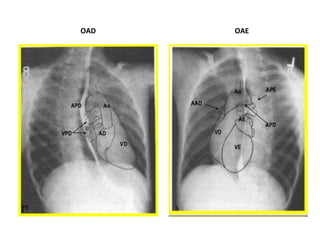

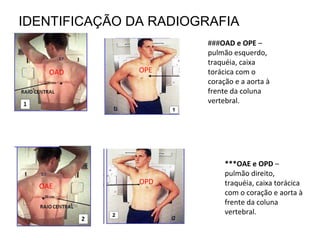

- 26. IDENTIFICAÇÃO DA RADIOGRAFIA ***OAEe OPD – pulmão direito, traquéia, caixa torácica com o coração e aorta à frente da coluna vertebral. OAE OPE OPD OAD ###OAD e OPE – pulmão esquerdo, traquéia, caixa torácica com o coração e a aorta à frente da coluna vertebral.
- 27.
- 28.
- 29.
- 31.
- 33.
- 34.

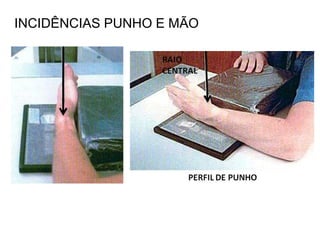

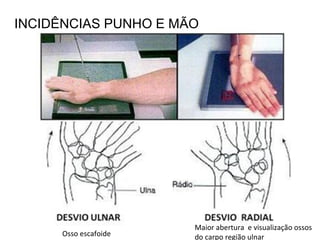

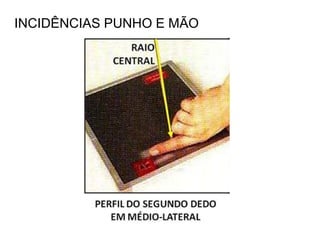

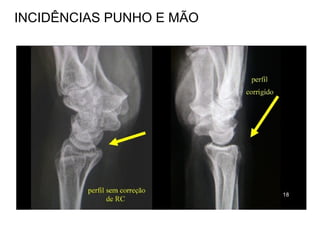

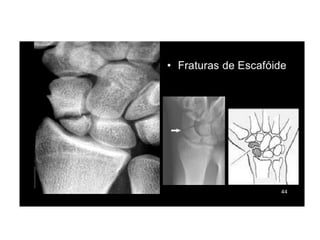

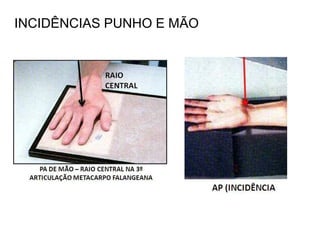

- 35. INCIDÊNCIAS PUNHO EMÃO Osso escafoide Maior abertura e visualização ossos do carpo região ulnar
- 37.
- 38.
- 39.
- 41.
- 42.
- 43. INCIDÊNCIAS OMBRO Antero posterior– rotação interna
- 44. INCIDÊNCIAS CLAVÍCULA EESCÁPULA
- 45. INCIDÊNCIAS CLAVÍCULA EESCÁPULA
- 47.
- 48.
- 49.
- 50. Flexão plantar Rotaçãoexterna
- 51.
- 52.
- 53.
- 55.
- 56.
- 57. ESTRUTURAS MAIS DEMONSTRADAS:Cabeça, colo do fêmur e tocantes. INCIDÊNCIAS QUADRIL
- 58.
- 59.

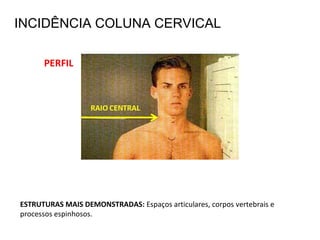

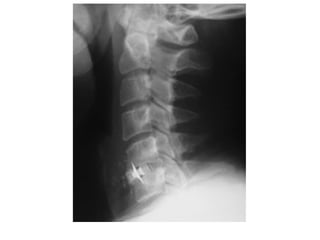

- 61. ESTRUTURAS MAIS DEMONSTRADAS:Espaços articulares, corpos vertebrais e processos espinhosos. PERFIL INCIDÊNCIA COLUNA CERVICAL
- 63. ESTRUTURAS MAIS DEMONSTRADAS:Estudo funcional para demonstrar os movimentos das vértebras cervicais. INCIDÊNCIA COLUNA CERVICAL
- 64.
- 65. INCIDÊNCIA COLUNA CERVICAL ESTRUTURASMAIS DEMONSTRADAS: Corpo e dente de C2 (ÁXIS), corpo de C1 (ATLAS)
- 67.

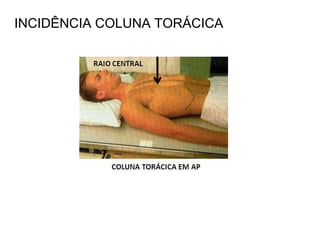

- 69. INCIDÊNCIA COLUNA TORÁCICA PERFIL/ LATERAL
- 71.
- 72.

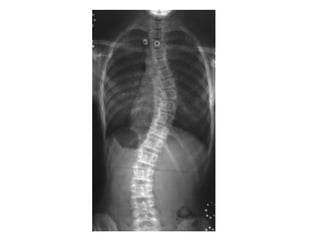

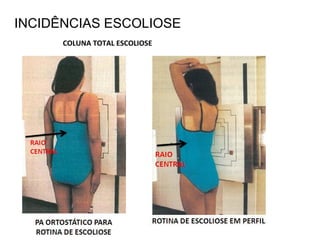

- 74. INCIDÊNCIAS ESCOLIOSE COLUNA TOTALESCOLIOSE
- 76.
- 77.
- 78.
- 79.
- 81.
- 95.
Notas do Editor
- #5 3 razões: lembrar que a radiografia se dá em um único plano e, portanto, mais de um plano é importante para se ter certeza que a lesão existe ou não (já que esta pode aparecer em uma incidência, mas não na outra) e para determinar o alinhamento das fraturas. Aqui está o link para se falar de posicionamento

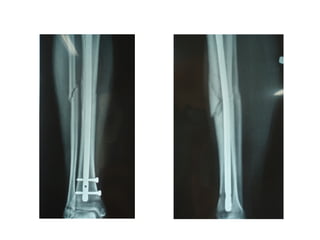

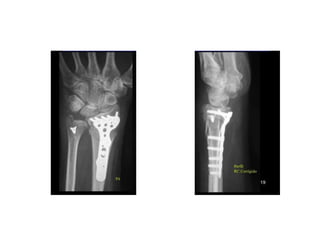

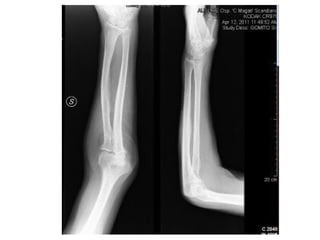

- #6 A mesma fratura. Uma vista em ap e outra em perfil. Isso mostra que a mesma imagem toma formas diferentes dependendo da incidência. Por isso é importante ter duas incidências no mínimo, pois elas se complementam

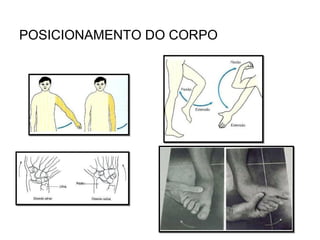

- #13 ADUÇÃO/ABDUÇÃO – DESVIO ULNAR/RADIAL – FLEXÃO/EXTENSÃO – INVERSÃO/EVERSÃOP
