O documento descreve as partes mecânicas e óticas de um microscópio ótico composto. A parte mecânica inclui a base, braço, canhão, platina e revólver, que suportam e controlam a parte ótica. A parte ótica inclui a fonte luminosa, condensador, objetivas e oculares, que fornecem uma imagem ampliada do objeto.

1. Margarida Barbosa Teixeira MICROSCÓPIO

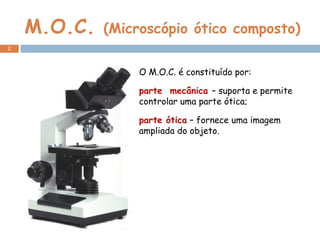

2. M.O.C. (Microscópio ótico composto) O M.O.C. é constituído por: parte mecânica – suporta e permite controlar uma parte ótica; parte ótica – fornece uma imagem ampliada do objeto.

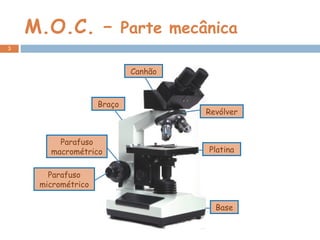

3. M.O.C. – Parte mecânica Parafuso macrométrico Parafuso micrométrico Canhão Revólver Braço Platina Base

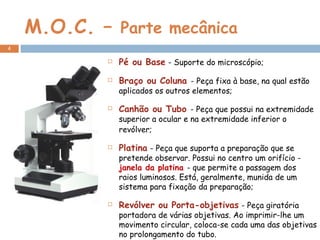

4. M.O.C. – Parte mecânica Pé ou Base - Suporte do microscópio; Braço ou Coluna - Peça fixa à base, na qual estão aplicados os outros elementos; Canhão ou Tubo - Peça que possui na extremidade superior a ocular e na extremidade inferior o revólver; Platina - Peça que suporta a preparação que se pretende observar. Possui no centro um orifício - janela da platina - que permite a passagem dos raios luminosos. Está, geralmente, munida de um sistema para fixação da preparação; Revólver ou Porta-objetivas - Peça giratória portadora de várias objetivas. Ao imprimir-lhe um movimento circular, coloca-se cada uma das objetivas no prolongamento do tubo.

5. M.O.C. – Parte mecânica Parafuso Macrométrico - Dispositivo que possibilita movimentos verticais de grande amplitude , provocando a aproximação ou o afastamento entre a platina e as objetivas, com o objetivo de fazer uma focagem rudimentar; Parafuso Micrométrico - Dispositivo que permite movimentos verticais de pequena amplitude , para focagem precisa .

6. M.O.C. – Parte ótica Condensador Fonte luminosa Sistema de iluminação Oculares Objetivas Sistema de ampliação

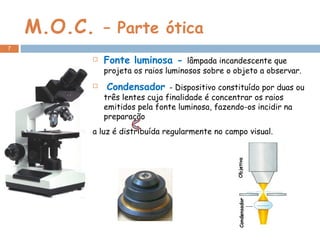

7. M.O.C. – Parte ótica Fonte luminosa - lâmpada incandescente que projeta os raios luminosos sobre o objeto a observar. Condensador - Dispositivo constituído por duas ou três lentes cuja finalidade é concentrar os raios emitidos pela fonte luminosa, fazendo-os incidir na preparação a luz é distribuída regularmente no campo visual.

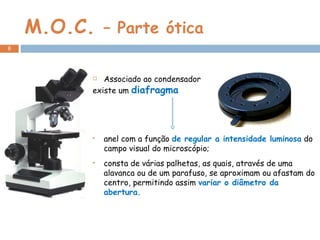

8. M.O.C. – Parte ótica Associado ao condensador existe um diafragma anel com a função de regular a intensidade luminosa do campo visual do microscópio; consta de várias palhetas, as quais, através de uma alavanca ou de um parafuso, se aproximam ou afastam do centro, permitindo assim variar o diâmetro da abertura.

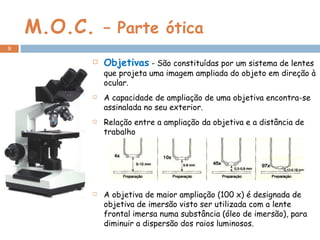

9. M.O.C. – Parte ótica Objetivas - São constituídas por um sistema de lentes que projeta uma imagem ampliada do objeto em direção à ocular. A capacidade de ampliação de uma objetiva encontra-se assinalada no seu exterior. Relação entre a ampliação da objetiva e a distância de trabalho A objetiva de maior ampliação (100 x) é designada de objetiva de imersão visto ser utilizada com a lente frontal imersa numa substância (óleo de imersão), para diminuir a dispersão dos raios luminosos.

10. M.O.C. – Parte ótica Oculares (1 ou 2) - Sistema de lentes que ampliam a imagem fornecida pela objetiva, funcionando como uma lupa. Em cada ocular está assinalado o seu poder de ampliação. Podem ajustar-se à distância entre pupilas e focar-se independentemente uma da outra para cada olho. Ampliação total = Ampliação ocular x Ampliação objetiva

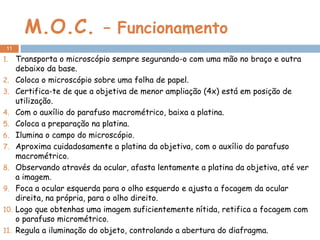

11. M.O.C. – Funcionamento Transporta o microscópio sempre segurando-o com uma mão no braço e outra debaixo da base. Coloca o microscópio sobre uma folha de papel. Certifica-te de que a objetiva de menor ampliação (4x) está em posição de utilização. Com o auxílio do parafuso macrométrico, baixa a platina. Coloca a preparação na platina. Ilumina o campo do microscópio. Aproxima cuidadosamente a platina da objetiva, com o auxílio do parafuso macrométrico. Observando através da ocular, afasta lentamente a platina da objetiva, até ver a imagem. Foca a ocular esquerda para o olho esquerdo e ajusta a focagem da ocular direita, na própria, para o olho direito. Logo que obtenhas uma imagem suficientemente nítida, retifica a focagem com o parafuso micrométrico. Regula a iluminação do objeto, controlando a abertura do diafragma.

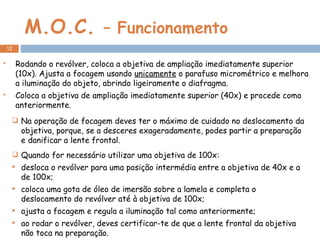

12. M.O.C. – Funcionamento Rodando o revólver, coloca a objetiva de ampliação imediatamente superior (10x). Ajusta a focagem usando unicamente o parafuso micrométrico e melhora a iluminação do objeto, abrindo ligeiramente o diafragma. Coloca a objetiva de ampliação imediatamente superior (40x) e procede como anteriormente. Na operação de focagem deves ter o máximo de cuidado no deslocamento da objetiva, porque, se a desceres exageradamente, podes partir a preparação e danificar a lente frontal. Quando for necessário utilizar uma objetiva de 100x: desloca o revólver para uma posição intermédia entre a objetiva de 40x e a de 100x; coloca uma gota de óleo de imersão sobre a lamela e completa o deslocamento do revólver até à objetiva de 100x; ajusta a focagem e regula a iluminação tal como anteriormente; ao rodar o revólver, deves certificar-te de que a lente frontal da objetiva não toca na preparação.

13. M.O.C. – Funcionamento Quando terminares a utilização do microscópio: apaga a lâmpada, desce a platina totalmente , retira a preparação, coloca a objetiva de menor ampliação no prolongamento do tubo, se utilizares a objetiva de imersão, limpa-a cuidadosamente, de forma a eliminar todo o óleo; procede de igual modo para limpar a preparação definitiva; certifica-te que todo o microscópio fica convenientemente limpo; tapa o microscópio com a proteção de plástico e arruma-o.

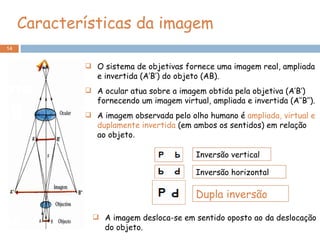

14. Características da imagem O sistema de objetivas fornece uma imagem real, ampliada e invertida (A’B’) do objeto (AB). A ocular atua sobre a imagem obtida pela objetiva (A’B’) fornecendo um imagem virtual, ampliada e invertida (A’’B’’). A imagem observada pelo olho humano é ampliada, virtual e duplamente invertida (em ambos os sentidos) em relação ao objeto . A imagem desloca-se em sentido oposto ao da deslocação do objeto. Dupla inversão Inversão vertical Inversão horizontal

15. Características da imagem Aumentando a ampliação: a área observada diminui, aumenta o detalhe. Para uma correta observação deve-se: utilizar material de reduzidas dimensões, iniciar a observação microscópica utilizando pequenas ampliações, que permitam captar uma ideia de conjunto, percorrer a preparação nos vários sentidos a fim de se localizar a zona de maior interesse, dessa zona selecionam-se os elementos de maior importância e colocam-se no centro do campo visual, só depois se deve passar a objetivas de poder ampliador maior, estas permitirão observar detalhadamente os pormenores.

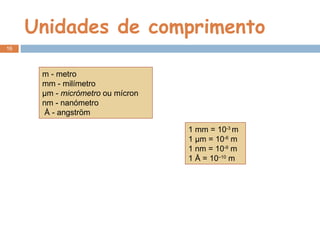

16. Unidades de comprimento m - metro mm - milímetro µm - micrómetro ou mícron nm - nanómetro Å - angström 1 mm = 10 -3 m 1 µm = 10 -6 m 1 nm = 10 -9 m 1 Å = 10 –10 m

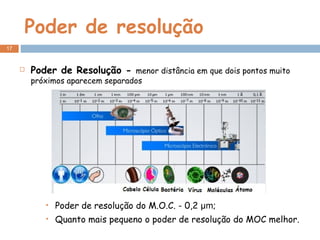

17. Poder de resolução Poder de Resolução - menor distância em que dois pontos muito próximos aparecem separados Poder de resolução do M.O.C. - 0,2 µm ; Quanto mais pequeno o poder de resolução do MOC melhor.

18. Profundidade do campo do microscópio Ao focarmos um plano desfocamos o outro e vice-versa. durante a observação microscópica, de modo a poderem visualizar-se nitidamente pormenores nos diferentes planos deve-se manobrar o parafuso micrométrico. A profundidade de campo do microscópio ótico é muito reduzida, não sendo possível focar dois planos diferentes simultaneamente. Ao observar-se um objeto, os planos que se encontram quer acima quer abaixo desse plano ficam desfocados.

19. Regras para elaborar um relatório científico Título – indica claramente qual a intenção principal ao trabalho. Autor Data - da realização da atividade prática e da elaboração do relatório. Introdução – faz uma clara apresentação do problema em estudo (caso exista), indicando o objetivo do trabalho, dizendo de que trata o relatório e os motivos que conduziram à sua elaboração. Protocolo experimental - indica o material utilizado e a descrição dos vários passos da experiência. Resultados - registados sob a forma de quadros, figuras, esquemas, tabelas, gráficos, notas ou simplesmente descrições; sem comentários interpretativos.

20. Regras para elaborar um relatório científico Discussão dos resultados – análise e interpretação dos resultados obtidos, tendo em vista o objetivo do trabalho. Conclusão - síntese da discussão dos resultados obtidos em relação ao objetivo inicial; deve ser o mais sucinta possível. Bibliografia - indicação de livros ou outros materiais consultados durante a realização do trabalho. A bibliografia deve citar-se obedecendo às normas seguintes: Nome do autor (ano de edição). Título do livro. Nome da editora, local de edição.
