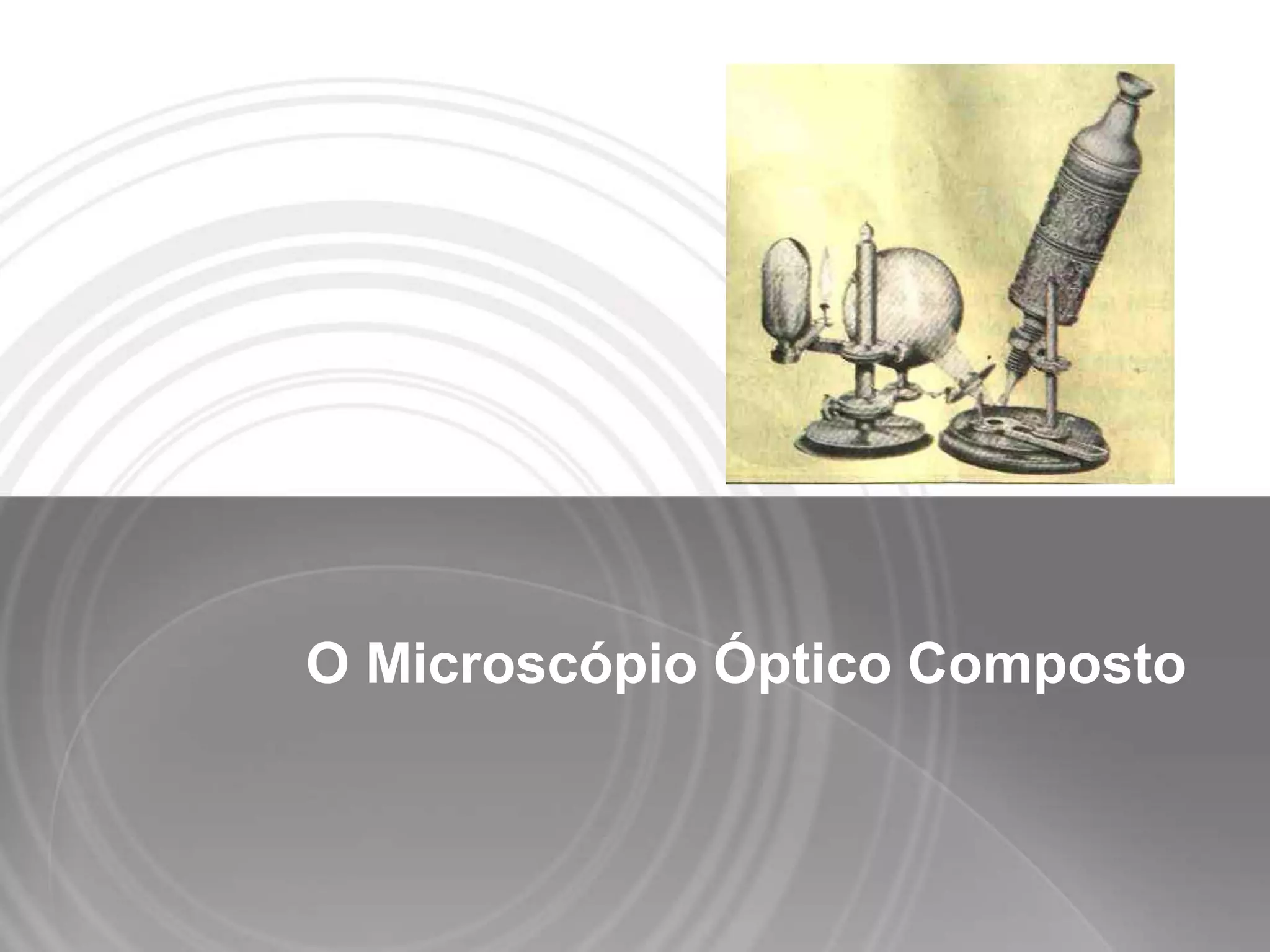

O Microscópio Óptico Composto
Page  2
A História do Microscópio
 Robert Hooke, estudioso inglês, foi o primeiro (em 1665) a observar
células. Para tal valeu-se de um rudimentar microscópio, idealizado anos
antes por um outro estudioso, Anthony Van Leeuwenhoeck.
 Hooke observou cortes finos de cortiça, que se
apresentavam ao microscópio com um aspecto
similar a pequenos favos de mel empilhados.
A cada um destes favos Hooke atribuiu a
designação de cellulae (células).
Page  3
Cerca de dez anos mais tarde o próprio Leeuwenhoeck
observou pequenos seres vivos, que designou por
“protozoários”, aos quais mais tarde foi dada a
designação de bactérias.
A História do Microscópio
Page  4
Page  5
O MICROSCÓPIO ÓPTICO
Page  6
O MICROSCÓPIO ÓPTICO
Serve para ampliar um objecto.
Funciona com um conjunto de lentes
(ocular e objectiva) que ampliam a
imagem.
A Iluminação é natural ou artificial.
É constituído por uma parte mecânica
que suporta e permite controlar uma
parte óptica que amplia as imagens.
Page  7
MICROSCÓPIO - CONSTITUIÇÃO
Ocular
Canhão
Revólver
ObjectivasBraço
Platina
Fonte luminosa
Diafragma
Pé ou base
Parafuso macromético
Parafuso micromético
Pinças
Condensador
Page  8
Oculares
Ampliam a imagem
fornecida pelo sistema
de objectivas.
Page  9
Canhão ou tubo
Serve de
suporte ao
sistema ocular
Page  10
Braço
Serve de
suporte à
platina e ao
revólver.
Page  11
Revólver
Serve de suporte às
objectivas e permite
a sua mudança.
Page  12
Objectivas
Amplia a imagem
do objecto que está
a ser observado.
Page  13
Platina
Serve de suporte à
preparação a observar.
Tem uma abertura na
pane central (janela da
platina).
Page  14
Condensador
Distribui regularmente no
campo da preparação a
luz que atravessa o
diafragma
Page  15
Diafragma
Regula a intensidade da
luz captada pelo
espelho e que incide na
preparação.
Page  16
Fonte de Luz
Page  17
Parafusos Macrométrico e
Micrométrico
Permite movimentos (de
maior ou menor amplitude)
de aproximação ou
afastamento entre a
preparação e as objectivas.
Page  18
Base ou pé
Constitui a base
de suporte de
todos os
elementos do
microscópio.
Page  19
 Transportá-lo com ambas as mãos, apoiando a base
numa delas e segurando o braço com a outra.
 Ao colocá-lo sobre a mesa, mantê-lo a alguma
distância do bordo.
 Evitar molhá-lo ao usar preparações temporárias.
 As lentes são peças muito caras. Para as limpar, deve
usar a flanela que normalmente acompanha o
aparelho.
 Após a utilização, encaixar a objectiva de menor
ampliação alinhada com a ocular.
Cuidados a ter com o Microscópio
Page  20
CARACTERÍSTICAS DA IMAGEM
Antes
Depois
Ampliada
Simétrica
Invertida
Virtual
Page  21
OBSERVAÇÕES AO M.O.C.
Diatomáceas
Ameba
Volvox
Ovo em
desenvolvimento
Protozoários Raiz de um cabelo
