O microscópio óptico composto amplia estruturas pequenas através de uma série de lentes ópticas e permite sua observação. É constituído por uma parte mecânica que suporta as lentes e permite controlar a imagem, e uma parte óptica com ocular, objetivas, fonte de luz e outros componentes que ampliam a imagem. O documento descreve os principais componentes e regras para operar corretamente um microscópio.

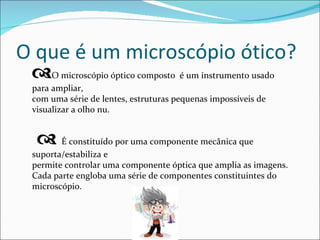

2. O que é um microscópio ótico?  O microscópio óptico composto é um instrumento usado para ampliar, com uma série de lentes, estruturas pequenas impossíveis de visualizar a olho nu.  É constituído por uma componente mecânica que suporta/estabiliza e permite controlar uma componente óptica que amplia as imagens. Cada parte engloba uma série de componentes constituintes do microscópio.

3. Constituição do microscópio

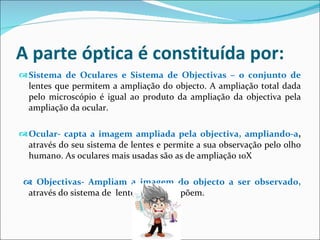

4. A parte óptica é constituída por: Sistema de Oculares e Sistema de Objectivas – o conjunto de lentes que permitem a ampliação do objecto. A ampliação total dada pelo microscópio é igual ao produto da ampliação da objectiva pela ampliação da ocular. Ocular- capta a imagem ampliada pela objectiva, ampliando-a , através do seu sistema de lentes e permite a sua observação pelo olho humano. As oculares mais usadas são as de ampliação 10X  Objectivas- Ampliam a imagem do objecto a ser observado, através do sistema de lentes que a compõem.

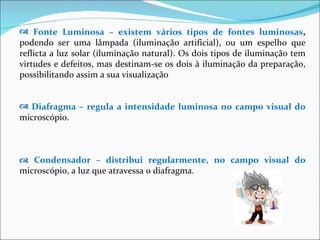

5. Fonte Luminosa – existem vários tipos de fontes luminosas , podendo ser uma lâmpada (iluminação artificial), ou um espelho que reflicta a luz solar (iluminação natural). Os dois tipos de iluminação tem virtudes e defeitos, mas destinam-se os dois à iluminação da preparação, possibilitando assim a sua visualização Diafragma – regula a intensidade luminosa no campo visual do microscópio.  Condensador – distribui regularmente, no campo visual do microscópio, a luz que atravessa o diafragma.

6. A parte mecânica é constituída por:  Pé ou Base – suporta o microscópio, assegurando a sua estabilidade.  Braço ou Coluna – peça fixa à base, na qual estão aplicadas todas as outras partes constituintes do microscópio.  Tubo ou Canhão – cilindro que suporta os sistemas de lentes, localizando-se na extremidade superior a ocular e na inferior o revólver com objectivas.  Platina – peça circular, quadrada ou rectangular, paralela à base onde se coloca a preparação a observar, possuindo no centro um orifício circular ou alongado que possibilita a passagem dos raios luminosos concentrados pelo condensador. Apresenta geralmente 2 pinças destinadas a imobilizar as preparações.

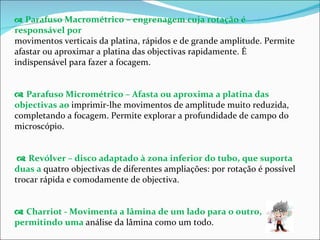

7.  Parafuso Macrométrico – engrenagem cuja rotação é responsável por movimentos verticais da platina, rápidos e de grande amplitude. Permite afastar ou aproximar a platina das objectivas rapidamente. É indispensável para fazer a focagem.  Parafuso Micrométrico – Afasta ou aproxima a platina das objectivas ao imprimir-lhe movimentos de amplitude muito reduzida, completando a focagem. Permite explorar a profundidade de campo do microscópio.  Revólver – disco adaptado à zona inferior do tubo, que suporta duas a quatro objectivas de diferentes ampliações: por rotação é possível trocar rápida e comodamente de objectiva.  Charriot - Movimenta a lâmina de um lado para o outro, permitindo uma análise da lâmina como um todo.

8. Regras de utilização do microscópio 1º- Abre a caixa e retira, cuidadosamente, o microscópio agarrando com uma mão na coluna e com a outra na base. 2º- Coloca-o na tua mesa afastando-o do bordo. Limpa as lentes e o espelho com um pano macio e não molhado.

9. 3º- Verifica se a objectiva de menor ampliação está na direcção do orifício da platina e abre o diafragma. 4º- Olhando pela ocular movimenta o espelho na direcção da luz e verifica se o campo do microscópio fica uniformemente iluminado. Se o microscópio tiver luz incorporada acende-a.

10. 5º- Coloca a preparação na platina fixando-a com as pinças, tendo o cuidado de deixar o objecto sobre o orifício. 6º- Observando lateralmente, roda o parafuso macrométrico de modo que a platina se aproxime, o mais possível da objectiva.

11. 7º- Foca a preparação, observando através da ocular e rodando o parafuso macrométrico até obteres uma imagem nítida. Ajusta a imagem com o parafuso micrométrico. 8º- Terminada a observação, retira a preparação e limpa novamente as lentes e o espelho. Roda o revólver de modo que a objectiva de menor ampliação fique na direcção do orifício da platina (estará encaixada quando ouvires um clique). Em seguida guarda o microscópio na caixa.

12. Trabalho elaborado pelas docentes: Guida Dias Mª Conceição Jesus Patrícia Figueiredo Sílvia Relva
