O documento descreve as partes e o funcionamento do microscópio óptico composto (MOC), incluindo sua parte mecânica que suporta as lentes e permite o controle da imagem, e sua parte óptica que amplia as imagens usando um conjunto de lentes objetiva e ocular. O documento também discute o poder de resolução do MOC e fornece exemplos de amostras observadas sob diferentes técnicas microscópicas.

2. Nuno Correia 10/11 2

3. M.O.C. (microscópio óptico composto)
Funciona com um conjunto de lentes (ocular e
objectiva) que ampliam a imagem.
Iluminação artificial
É constituído por uma parte mecânica que
suporta e permite controlar uma parte óptica que
amplia as imagens.
Nuno Correia 09/10 3

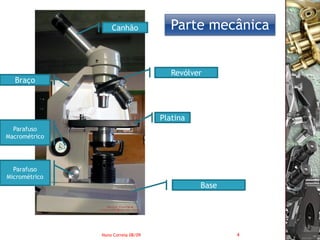

4. Canhão Parte mecânica
Revólver
Braço
Platina
Parafuso
Macrométrico
Parafuso
Micrométrico
Base
Nuno Correia 08/09 4

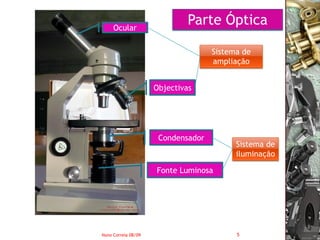

5. Ocular
Parte Óptica
Sistema de
ampliação
Objectivas
Condensador
Sistema de
iluminação
Fonte Luminosa
Nuno Correia 08/09 5

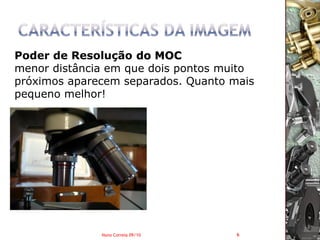

6. Poder de Resolução do MOC
menor distância em que dois pontos muito
próximos aparecem separados. Quanto mais
pequeno melhor!
Nuno Correia 09/10 6

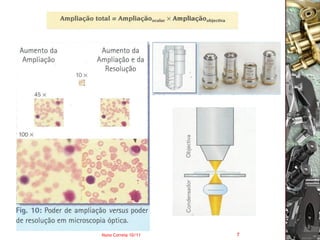

7. Nuno Correia 10/11 7

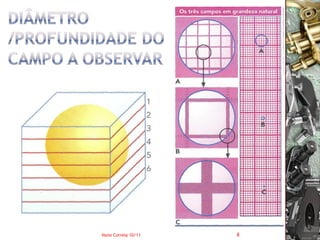

8. Nuno Correia 10/11 8

9. Nuno Correia 10/11 9

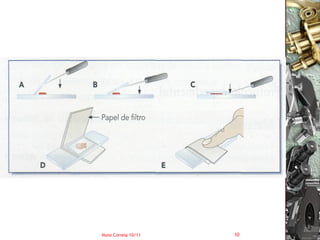

10. Nuno Correia 10/11 10

11.  Baixar a platina (com o parafuso macrométrico)
 Colocar a preparação na platina
 Ajustar o espelho / Acender a luz
 Subir a platina (com o parafuso macrométrico) até aproximar da
objectiva de menor ampliação
 Olhar através da ocular e afastar lentamente (com o parafuso
macrométrico) a platina até aparecer a imagem
 Focar a imagem com o parafuso micrométrico
Nuno Correia 09/10 11

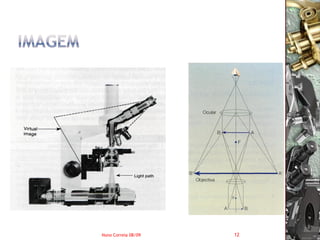

12. Nuno Correia 08/09 12

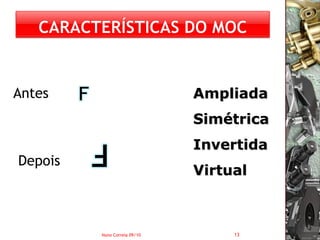

13. Antes Ampliada
Simétrica
Invertida
Depois
Virtual
Nuno Correia 09/10 13

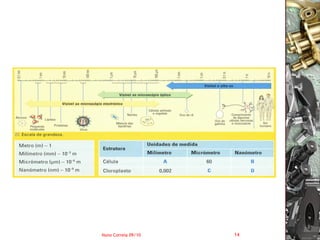

14. Nuno Correia 09/10 14

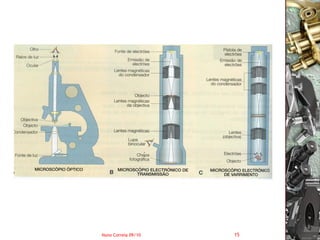

15. Nuno Correia 09/10 15

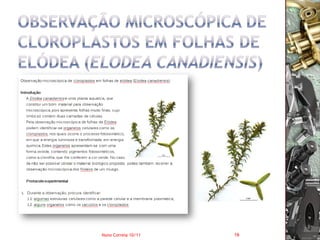

16. Nuno Correia 10/11 16

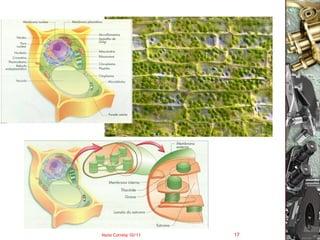

17. Nuno Correia 10/11 17

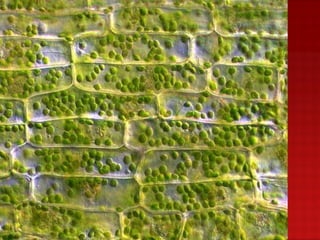

18. Nuno Correia 10/11 18

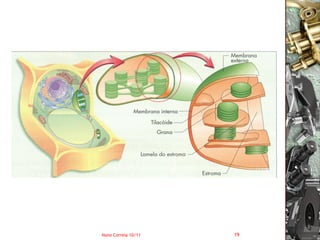

19. Nuno Correia 10/11 19

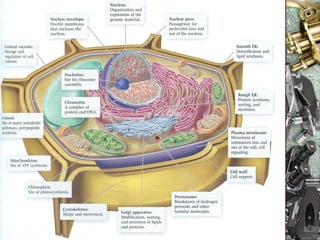

20. Nuno Correia 10/11 20

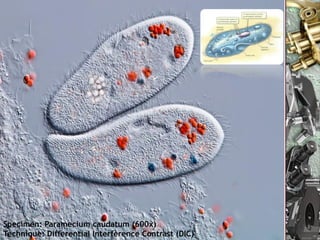

21. Specimen: Paramecium caudatum (600x)
Technique: Differential Interference Contrast (DIC)
Nuno Correia 10/11 21

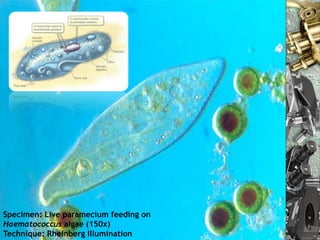

22. Specimen: Live paramecium feeding on
Haematococcus algae (150x)
Technique: Rheinberg Illumination
Nuno Correia 10/11 22

23. Specimen: Ciliated protozoa (1700x)
Nuno Correia Technique: Confocal
10/11 23

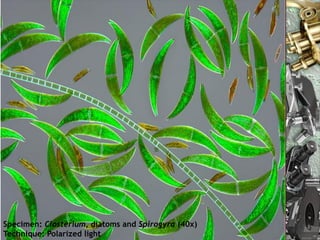

24. Specimen: Closterium, diatoms and Spirogyra (40x)
Technique: Polarized light Nuno Correia 10/11 24

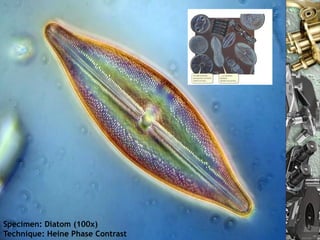

25. Specimen: Diatom (100x)
Technique: Heine Phase Contrast 10/11
Nuno Correia 25

26. Nuno Correia 10/11 26

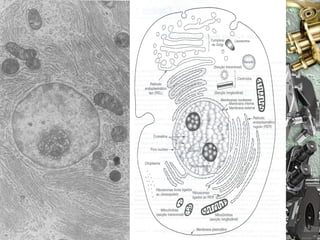

27. Nuno Correia 10/11 27

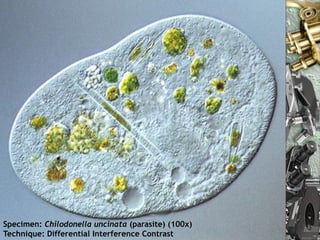

28. Specimen: Chilodonella uncinata (parasite) (100x)
Technique: Differential Interference Contrast
Nuno Correia 10/11 28

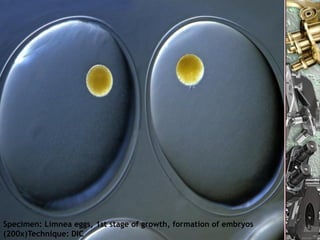

29. Specimen: Limnea eggs, 1st stage of growth, formation of embryos
(200x)Technique: DIC Nuno Correia 10/11 29

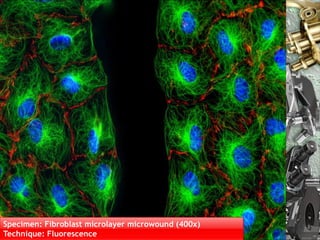

30. Specimen: Fibroblast microlayer microwound (400x)
Technique: Fluorescence Nuno Correia 10/11 30

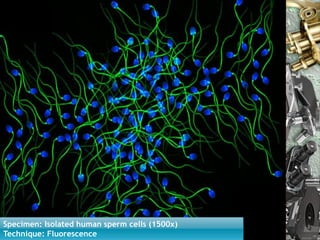

31. Specimen: Isolated human sperm cells (1500x)
Technique: Fluorescence Nuno Correia 10/11 31
