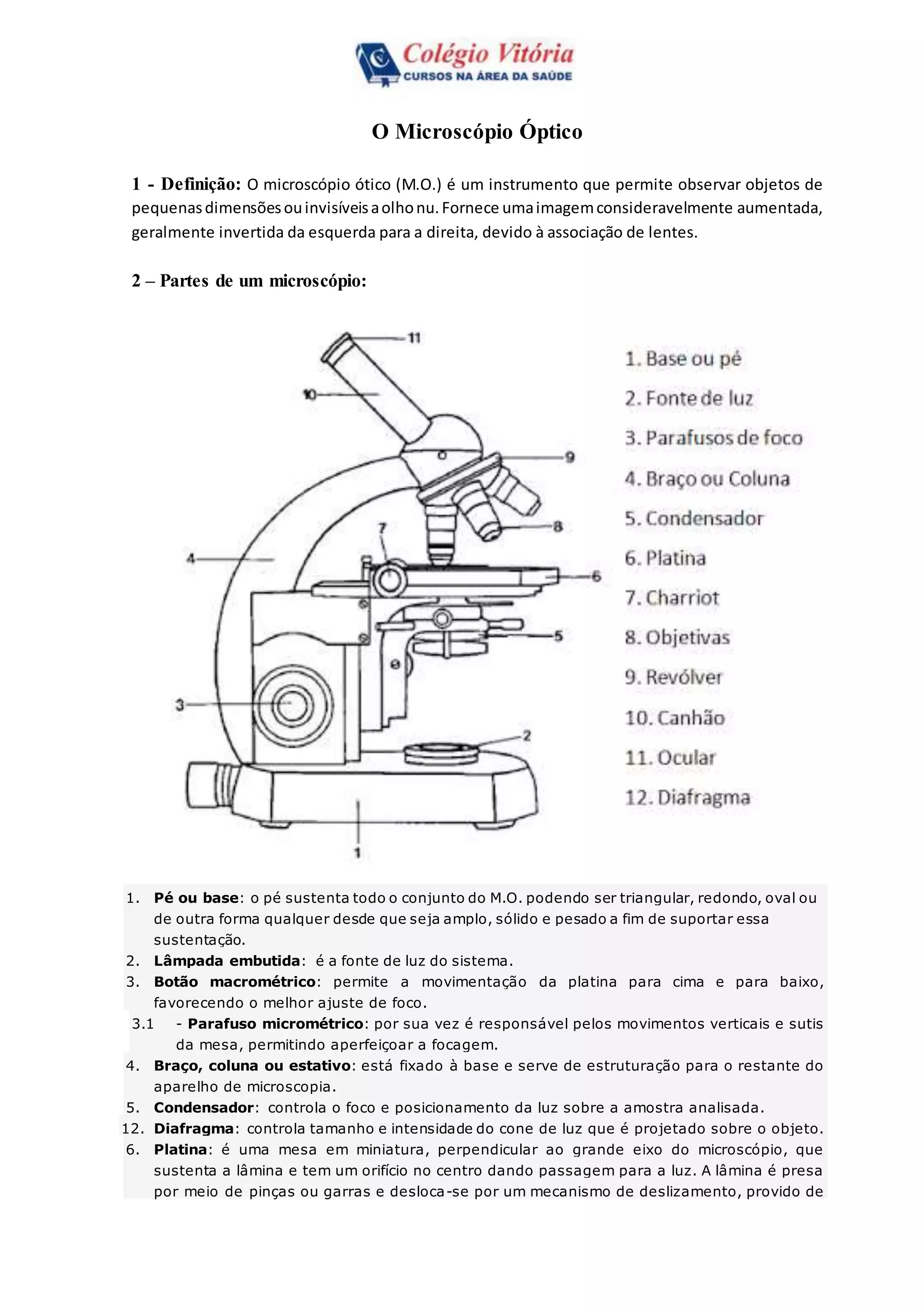

1. O Microscópio Óptico
1 - Definição: O microscópio ótico (M.O.) é um instrumento que permite observar objetos de
pequenasdimensõesouinvisíveisaolhonu.Fornece umaimagemconsideravelmente aumentada,
geralmente invertida da esquerda para a direita, devido à associação de lentes.
2 – Partes de um microscópio:
1. Pé ou base: o pé sustenta todo o conjunto do M.O. podendo ser triangular, redondo, oval ou
de outra forma qualquer desde que seja amplo, sólido e pesado a fim de suportar essa
sustentação.
2. Lâmpada embutida: é a fonte de luz do sistema.
3. Botão macrométrico: permite a movimentação da platina para cima e para baixo,
favorecendo o melhor ajuste de foco.
3.1 - Parafuso micrométrico: por sua vez é responsável pelos movimentos verticais e sutis
da mesa, permitindo aperfeiçoar a focagem.
4. Braço, coluna ou estativo: está fixado à base e serve de estruturação para o restante do
aparelho de microscopia.
5. Condensador: controla o foco e posicionamento da luz sobre a amostra analisada.
12. Diafragma: controla tamanho e intensidade do cone de luz que é projetado sobre o objeto.
6. Platina: é uma mesa em miniatura, perpendicular ao grande eixo do microscópio, que
sustenta a lâmina e tem um orifício no centro dando passagem para a luz. A lâmina é presa
por meio de pinças ou garras e desloca-se por um mecanismo de deslizamento, provido de

2. botões que se movimentam chamados Charriot. Na platina há também um sistema de escalas
para a marcação de pontos.
7. Charriot: é responsável pela movimentação lateral da lâmina em observação, sendo possível
analisá-la de forma totalitária.
8. Lentes objetivas: as objetivas, situadas sempre próximas do objeto que é observado no
microscópio, constituem-se em sistemas centrados de lentes convergentes que formam uma
imagem invertida e rebatida do objeto. Essa imagem é acompanhada pela ocular e tornada
definitiva. Chamam-se objetivas a seco quando são empregadas, usando ar entre a objetiva e
o objeto examinado e chamam-se objetivas de imersão quando se coloca um óleo
transparente, de índice de refração o mais próximo possível da lente, entre esta e o objeto. O
óleo usado é óleo de cedro ou sucedâneo sintético com a facilidade de tornar mais claro o
campo do microscópio, o que acontece quando o óleo homogeneíza o meio ótico entre esses
dois elementos. Geralmente, um microscópio tem três ou quatro lentes objetivas,
proporcionando poderes de aumento que variam de 4x, 10x, 40x e 100x.
9. Revólver: utensílio giratório que acopla as lentes objetivas, modificando o aumento de acordo
com o giro.
10. Tubo ou canhão: faz a comunicação entre as partes óticas de resolução e ampliação, ou
seja, entre a objetiva e a ocular.
11. Sistema de oculares: contêm duas lentes oculares, que ampliam a imagem formada pelas
objetivas, ajustando possíveis deficiências ópticas. Sua capacidade de aumento gira em torno
de 10x a 15x.
Atividade:
Observe a letra “A” no microscópio e veja a imagem invertida
Observe a letra “F” no microscópio e veja a imagem rebatida.
Calcule o poder de aumento das objetiva abaixo.
Dados: Oculares de aumento de 10x
a) Objetiva de 4x _________________________________________
b) Objetiva de 10x_________________________________________
c) Objetiva de 40x_________________________________________
d) Objetiva de 100x________________________________________
10x (vegetal) 40x (vegetal)
10x (humano) 40x (humano)
10x (A) 40x (A)
10x (F) 40x (F)
