1. O Microscópio Óptico Ciências Naturais – 7º ano Gabriela Bruno

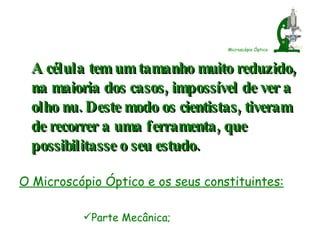

2. Microscópio Óptico A célula tem um tamanho muito reduzido, na maioria dos casos, impossível de ver a olho nu. Deste modo os cientistas, tiveram de recorrer a uma ferramenta, que possibilitasse o seu estudo. O Microscópio Óptico e os seus constituintes: Parte Mecânica; Parte Óptica.

3. Microscópio Óptico Parte Mecânica Pé ou Base Braço ou coluna Platina Tubo ou canhão Revólver ou Porta-objectivas Parafuso Macrométrico Parafuso Micrométrico

4. Microscópio Óptico Parte Óptica Sistema de iluminação: Espelho ou lâmpada Condensador Diafragma Sistema de ampliação : Ocular Objectivas Objectivas de imersão

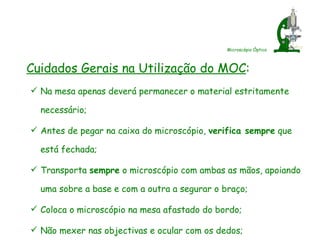

5. Microscópio Óptico Cuidados Gerais na Utilização do MOC : Na mesa apenas deverá permanecer o material estritamente necessário; Antes de pegar na caixa do microscópio, verifica sempre que está fechada; Transporta sempre o microscópio com ambas as mãos, apoiando uma sobre a base e com a outra a segurar o braço; Coloca o microscópio na mesa afastado do bordo; Não mexer nas objectivas e ocular com os dedos;

6. Microscópio Óptico

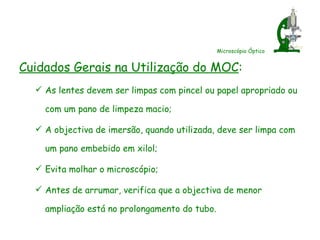

7. Microscópio Óptico Cuidados Gerais na Utilização do MOC : As lentes devem ser limpas com pincel ou papel apropriado ou com um pano de limpeza macio; A objectiva de imersão, quando utilizada, deve ser limpa com um pano embebido em xilol; Evita molhar o microscópio; Antes de arrumar, verifica que a objectiva de menor ampliação está no prolongamento do tubo.

8. Microscópio Óptico

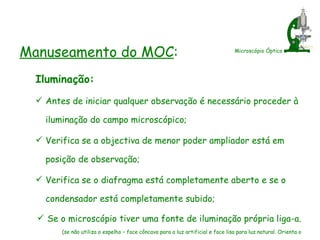

9. Microscópio Óptico Manuseamento do MOC : Iluminação: Antes de iniciar qualquer observação é necessário proceder à iluminação do campo microscópico; Verifica se a objectiva de menor poder ampliador está em posição de observação; Verifica se o diafragma está completamente aberto e se o condensador está completamente subido; Se o microscópio tiver uma fonte de iluminação própria liga-a. (se não utiliza o espelho – face côncava para a luz artificial e face lisa para luz natural. Orienta o espelho de modo a que o campo do microscópico fique completamente iluminado.)

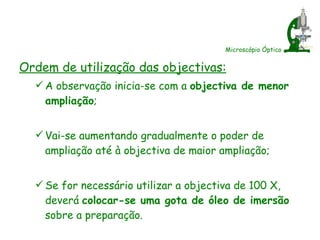

10. Microscópio Óptico Ordem de utilização das objectivas: A observação inicia-se com a objectiva de menor ampliação ; Vai-se aumentando gradualmente o poder de ampliação até à objectiva de maior ampliação; Se for necessário utilizar a objectiva de 100 X, deverá colocar-se uma gota de óleo de imersão sobre a preparação.

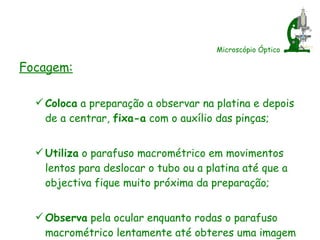

11. Microscópio Óptico Focagem: Coloca a preparação a observar na platina e depois de a centrar, fixa-a com o auxílio das pinças; Utiliza o parafuso macrométrico em movimentos lentos para deslocar o tubo ou a platina até que a objectiva fique muito próxima da preparação; Observa pela ocular enquanto rodas o parafuso macrométrico lentamente até obteres uma imagem nítida;

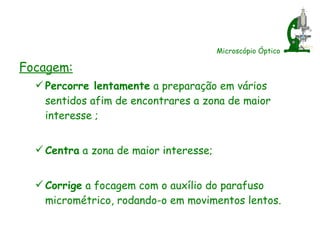

12. Microscópio Óptico Focagem: Percorre lentamente a preparação em vários sentidos afim de encontrares a zona de maior interesse ; Centra a zona de maior interesse; Corrige a focagem com o auxílio do parafuso micrométrico, rodando-o em movimentos lentos.

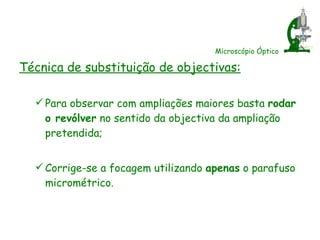

13. Microscópio Óptico Técnica de substituição de objectivas: Para observar com ampliações maiores basta rodar o revólver no sentido da objectiva da ampliação pretendida; Corrige-se a focagem utilizando apenas o parafuso micrométrico.

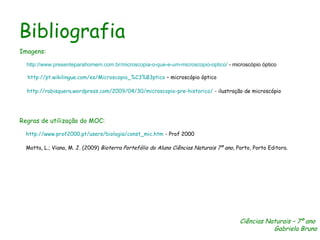

14. Bibliografia Imagens: http://www.presenteparahomem.com.br/microscopia-o-que-e-um-microscopio-optico/ - microscópio óptico http:// pt.wikilingue.com / es /Microscopio_%C3%B3ptico – microscópio óptico http://rabisquera.wordpress.com/2009/04/30/microscopio-pre-historico/ - ilustração de microscópio Regras de utilização do MOC: http://www.prof2000.pt/users/biologia/const_mic.htm - Prof 2000 Motta, L.; Viana, M. J. (2009) Bioterra Portefólio do Aluno Ciências Naturais 7º ano, Porto, Porto Editora. Ciências Naturais – 7º ano Gabriela Bruno
