Existem dois métodos para localizar offsets: (1) o método analítico, pouco utilizado devido à necessidade de muitos pontos de levantamento topográfico, e (2) o método de tentativas, mais comum, no qual o offset é estimado e verificada a inclinação do talude em campo.

1. A Locação de Offsets pode ser feita através de 2 métodos:
Analítico: muitopouco utilizado, pois exige uma densidade de pontos muito
grande para que não se tenha problemas na implantação do talude. Muito
utilizado em projetos para previsãode offset e pouco utilizado em campo.
Tentativas: muitoutilizado, pois é fácil de se implantar em campo e as
ondulações do terrenonão levantadas não prejudicam a precisão da locação.
ANALÍTICO
Visualizando uma seção transversal, produz-se a interseção de retas composta
pelos pontos do terreno, o bordo projetado e o talude, num sistema de
coordenadas onde X é a distância e Y a cota. Num ambiente CAD é simples de se
resolver com comandos de desenho e extensãode linha. Depois basta consultar
a distância e a cota do ponto.
Método que merece atenção, principalmente em terrenos ondulados e
acidentados, pois qualquer diferença entre o terreno levantado e o real
produzirá imperfeições na marcação do talude. Estas diferenças podem ser
oriundas por falha no levantamento, alterações do terreno entre o levantamento
e a execuçãoe até mesmo pela limpeza feita no terrenopara a remoção de
camada vegetal, como mostra a figura abaixo.
Já existe software de coleta de dados que para locar o offset basta levantar os
pontos de detalhe da seção transversal próximos ao offset, ao levantar os pontos
anterior e posterior do offset o software calcula em tempo real o offset
analiticamente, pois os dados geométricos do projeto estão no coletor.
TENTATIVAS
Este método é utilizado apenas para a locação em campo. O nome Tentativas se
deve ao fato de “tentar” adivinhar o ponto e verificar se o talude está com a
inclinação correta ou não. Como este método é feito em campo e em tempo real,
o cálculo é fiel ao terreno. É o mais utilizado devido a sua simplicidade.
Ao locar o bordo do projeto em 3D, teremos a Cota Vermelha (CV) através da
equação:

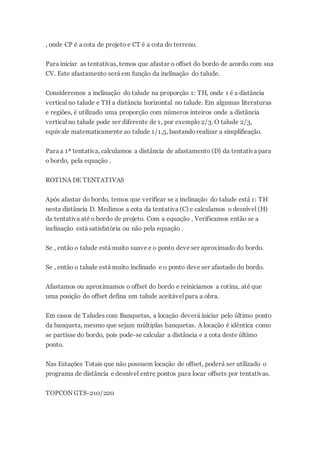

2. , onde CP é a cota de projeto e CT é a cota do terreno.
Para iniciar as tentativas, temos que afastar o offset do bordo de acordo com sua
CV. Este afastamento será em função da inclinação do talude.
Consideremos a inclinação do talude na proporção 1: TH, onde 1 é a distância
vertical no talude e TH a distância horizontal no talude. Em algumas literaturas
e regiões, é utilizado uma proporção com números inteiros onde a distância
vertical no talude pode ser diferente de 1, por exemplo 2/3. O talude 2/3,
equivale matematicamente ao talude 1/1,5, bastandorealizar a simplificação.
Para a 1ª tentativa, calculamos a distância de afastamento (D) da tentativa para
o bordo, pela equação .
ROTINA DE TENTATIVAS
Após afastar do bordo, temos que verificar se a inclinação do talude está 1: TH
nesta distância D. Medimos a cota da tentativa (C) e calculamos o desnível (H)
da tentativa até o bordo de projeto. Com a equação . Verificamos então se a
inclinação está satisfatória ou não pela equação .
Se , então o talude está muito suave e o ponto deve ser aproximado do bordo.
Se , então o talude está muito inclinado e o ponto deve ser afastado do bordo.
Afastamos ou aproximamos o offset do bordo e reiniciamos a rotina, até que
uma posição do offset defina um talude aceitável para a obra.
Em casos de Taludes com Banquetas, a locação deverá iniciar pelo último ponto
da banqueta, mesmo que sejam múltiplas banquetas. A locação é idêntica como
se partisse do bordo, pois pode-se calcular a distância e a cota deste último
ponto.
Nas Estações Totais que não possuem locação de offset, poderá ser utilizado o
programa de distância e desnível entre pontos para locar offsets por tentativas.
TOPCON GTS-210/220

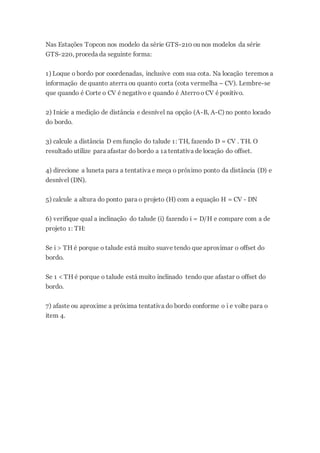

3. Nas Estações Topcon nos modelo da série GTS-210 ou nos modelos da série
GTS-220, proceda da seguinte forma:
1) Loque o bordo por coordenadas, inclusive com sua cota. Na locação teremos a
informação de quanto aterra ou quanto corta (cota vermelha – CV). Lembre-se
que quando é Corte o CV é negativo e quando é Aterroo CV é positivo.
2) Inicie a medição de distância e desnível na opção (A-B, A-C) no ponto locado
do bordo.
3) calcule a distância D em função do talude 1: TH, fazendo D = CV . TH. O
resultado utilize para afastar do bordo a 1a tentativa de locação do offset.
4) direcione a luneta para a tentativa e meça o próximo ponto da distância (D) e
desnível (DN).
5) calcule a altura do ponto para o projeto (H) com a equação H = CV - DN
6) verifique qual a inclinação do talude (i) fazendo i = D/H e compare com a de
projeto 1: TH:
Se i > TH é porque o talude está muito suave tendo que aproximar o offset do
bordo.
Se 1 < TH é porque o talude está muito inclinado tendo que afastar o offset do
bordo.
7) afaste ou aproxime a próxima tentativa do bordo conforme o i e volte para o
item 4.
