1. LOCAÇÃO DE EDIFICAÇÕES
Geomática para Engenharia Civil
Prof. Rachel Russo

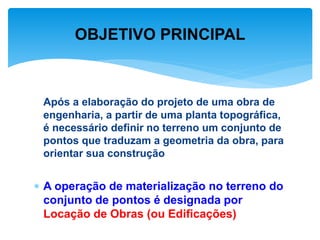

2. Após a elaboração do projeto de uma obra de
engenharia, a partir de uma planta topográfica,
é necessário definir no terreno um conjunto de
pontos que traduzam a geometria da obra, para
orientar sua construção
 A operação de materialização no terreno do
conjunto de pontos é designada por
Locação de Obras (ou Edificações)
OBJETIVO PRINCIPAL

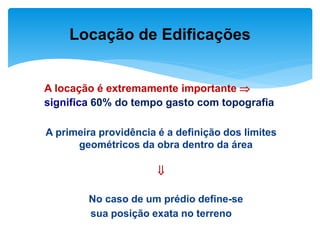

3. A locação é extremamente importante 
significa 60% do tempo gasto com topografia
A primeira providência é a definição dos limites
geométricos da obra dentro da área

No caso de um prédio define-se
sua posição exata no terreno
Locação de Edificações

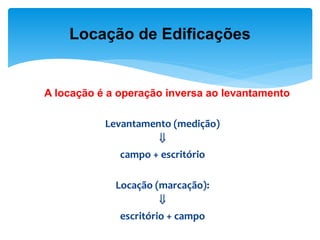

4. A locação é a operação inversa ao levantamento
Levantamento (medição)

campo + escritório
Locação (marcação):

escritório + campo
Locação de Edificações

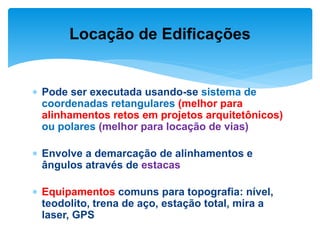

5.  Pode ser executada usando-se sistema de
coordenadas retangulares (melhor para
alinhamentos retos em projetos arquitetônicos)
ou polares (melhor para locação de vias)
 Envolve a demarcação de alinhamentos e
ângulos através de estacas
 Equipamentos comuns para topografia: nível,
teodolito, trena de aço, estação total, mira a
laser, GPS
Locação de Edificações

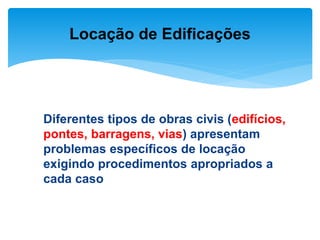

6. Diferentes tipos de obras civis (edifícios,
pontes, barragens, vias) apresentam
problemas específicos de locação
exigindo procedimentos apropriados a
cada caso
Locação de Edificações

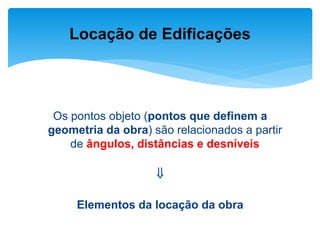

7. Os pontos objeto (pontos que definem a
geometria da obra) são relacionados a partir
de ângulos, distâncias e desníveis

Elementos da locação da obra
Locação de Edificações

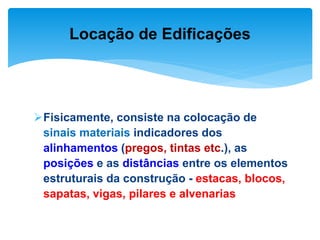

8. Fisicamente, consiste na colocação de
sinais materiais indicadores dos
alinhamentos (pregos, tintas etc.), as
posições e as distâncias entre os elementos
estruturais da construção - estacas, blocos,
sapatas, vigas, pilares e alvenarias
Locação de Edificações

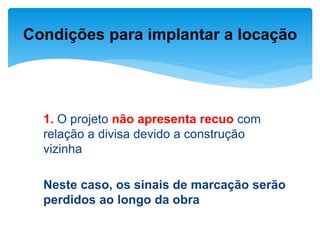

9. 1. O projeto não apresenta recuo com
relação a divisa devido a construção
vizinha
Neste caso, os sinais de marcação serão
perdidos ao longo da obra
Condições para implantar a locação

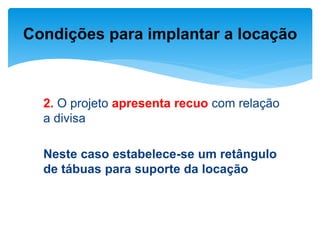

10. 2. O projeto apresenta recuo com relação
a divisa
Neste caso estabelece-se um retângulo
de tábuas para suporte da locação
Condições para implantar a locação

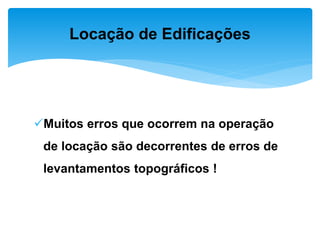

11. Muitos erros que ocorrem na operação
de locação são decorrentes de erros de
levantamentos topográficos !
Locação de Edificações

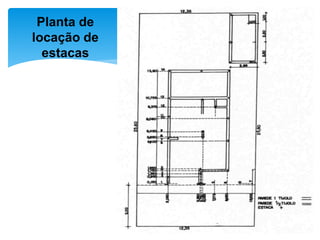

12. Planta de
locação de
estacas

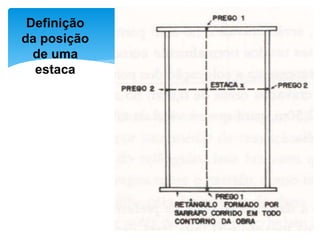

13. Definição
da posição
de uma
estaca

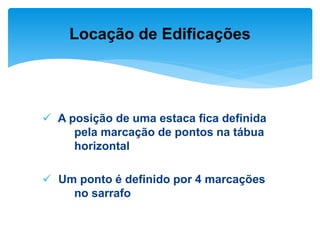

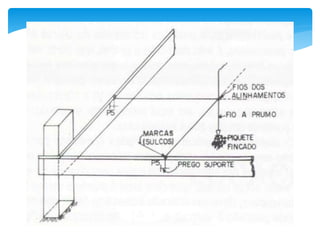

15.  A posição de uma estaca fica definida
pela marcação de pontos na tábua
horizontal
 Um ponto é definido por 4 marcações
no sarrafo
Locação de Edificações

16. Colocação
de tábuas
(sarrafos
nivelados)

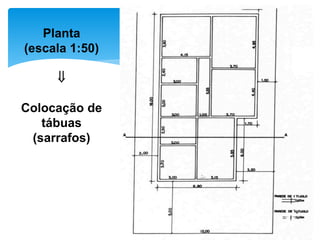

17. Planta
(escala 1:50)

Colocação de
tábuas
(sarrafos)

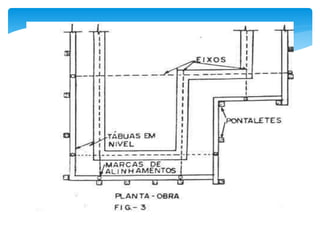

18. Colocação de tábuas
(sarrafos nivelados)

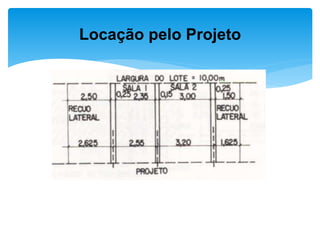

20. Locação pelo Projeto

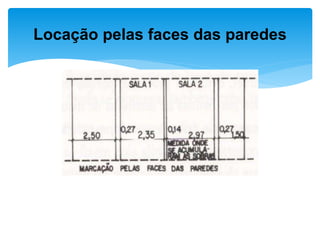

21. Locação pelas faces das paredes

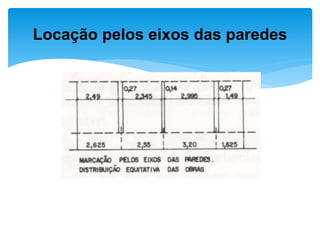

22. Locação pelos eixos das paredes

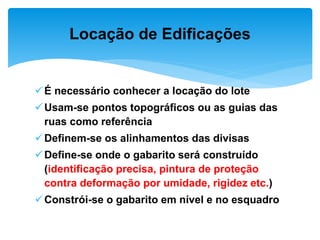

23. É necessário conhecer a locação do lote
Usam-se pontos topográficos ou as guias das
ruas como referência
Definem-se os alinhamentos das divisas
Define-se onde o gabarito será construído
(identificação precisa, pintura de proteção
contra deformação por umidade, rigidez etc.)
Constrói-se o gabarito em nível e no esquadro
Locação de Edificações

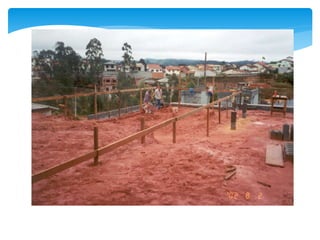

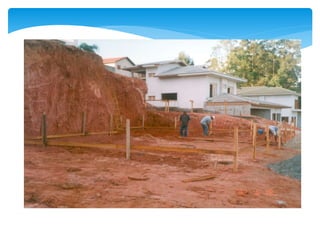

24. Projeto de Gabarito

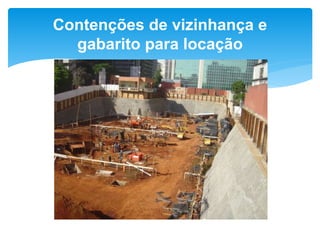

27. Contenções de vizinhança e
gabarito para locação

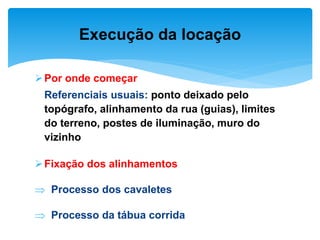

28. Por onde começar
Referenciais usuais: ponto deixado pelo
topógrafo, alinhamento da rua (guias), limites
do terreno, postes de iluminação, muro do
vizinho
Fixação dos alinhamentos
 Processo dos cavaletes
 Processo da tábua corrida
Execução da locação

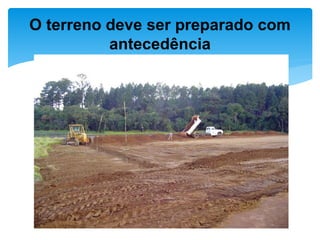

29. O terreno deve ser preparado com
antecedência

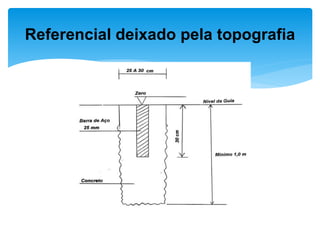

30. Referencial deixado pela topografia

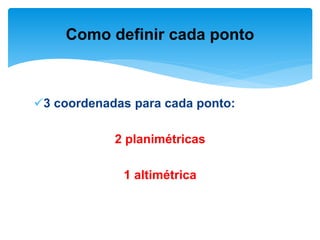

31. 3 coordenadas para cada ponto:
2 planimétricas
1 altimétrica
Como definir cada ponto

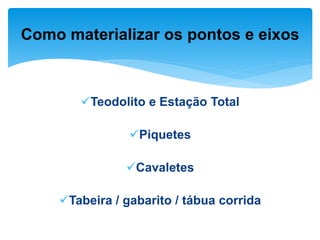

32. Teodolito e Estação Total
Piquetes

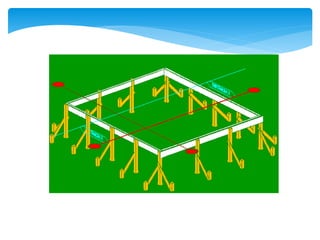

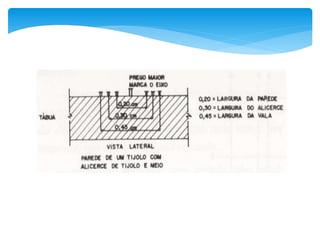

Cavaletes
Tabeira / gabarito / tábua corrida
Como materializar os pontos e eixos

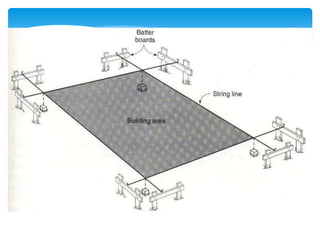

33.  Os alinhamentos são fixados por pregos
cravados em cavaletes

Estacas cravadas no solo e uma travessa pregada
sobre elas
Este processo deve ser evitado pois os cavaletes
podem ser facilmente deslocados
Processo dos cavaletes

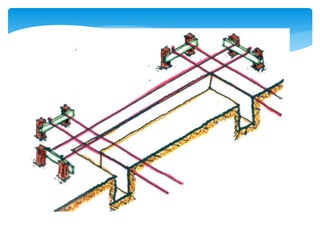

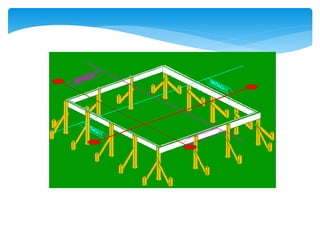

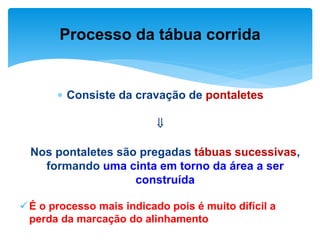

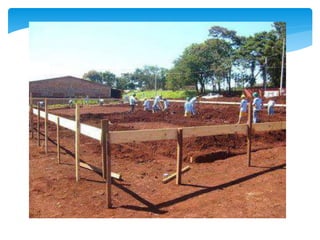

36.  Consiste da cravação de pontaletes

Nos pontaletes são pregadas tábuas sucessivas,
formando uma cinta em torno da área a ser
construída
É o processo mais indicado pois é muito difícil a
perda da marcação do alinhamento
Processo da tábua corrida

38. Processo da tábua corrida

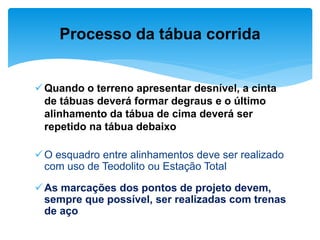

39. Quando o terreno apresentar desnível, a cinta
de tábuas deverá formar degraus e o último
alinhamento da tábua de cima deverá ser
repetido na tábua debaixo
O esquadro entre alinhamentos deve ser realizado
com uso de Teodolito ou Estação Total
As marcações dos pontos de projeto devem,
sempre que possível, ser realizadas com trenas
de aço
Processo da tábua corrida

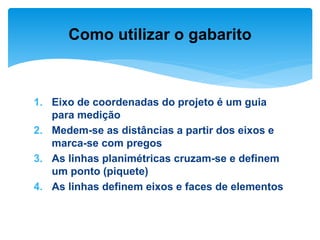

42. 1. Eixo de coordenadas do projeto é um guia
para medição
2. Medem-se as distâncias a partir dos eixos e
marca-se com pregos
3. As linhas planimétricas cruzam-se e definem
um ponto (piquete)
4. As linhas definem eixos e faces de elementos
Como utilizar o gabarito

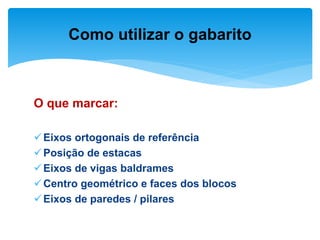

43. O que marcar:
Eixos ortogonais de referência
Posição de estacas
Eixos de vigas baldrames
Centro geométrico e faces dos blocos
Eixos de paredes / pilares
Como utilizar o gabarito

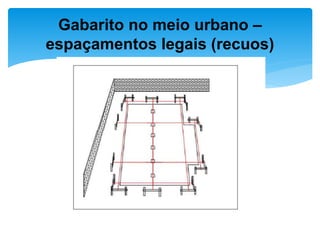

44. Gabarito no meio urbano –
espaçamentos legais (recuos)

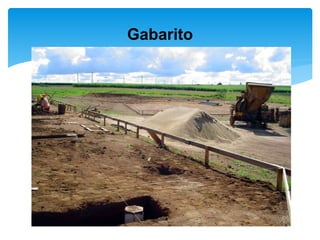

45. Gabarito

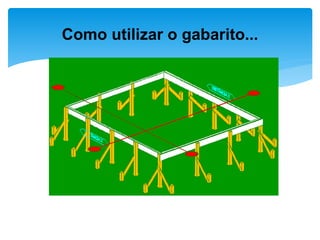

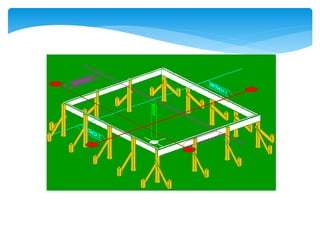

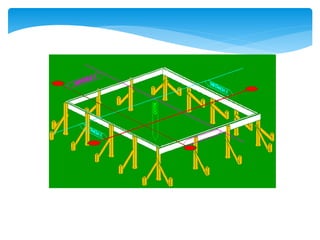

46. Como utilizar o gabarito...

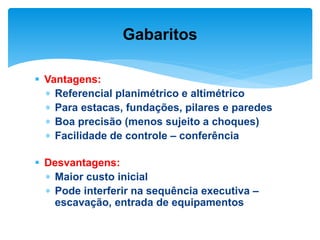

52.  Vantagens:
 Referencial planimétrico e altimétrico
 Para estacas, fundações, pilares e paredes
 Boa precisão (menos sujeito a choques)
 Facilidade de controle – conferência
 Desvantagens:
 Maior custo inicial
 Pode interferir na sequência executiva –
escavação, entrada de equipamentos
Gabaritos

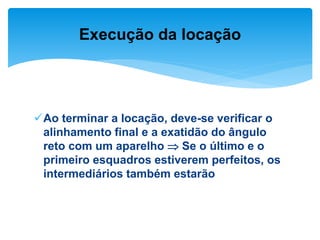

53. Ao terminar a locação, deve-se verificar o
alinhamento final e a exatidão do ângulo
reto com um aparelho  Se o último e o
primeiro esquadros estiverem perfeitos, os
intermediários também estarão
Execução da locação

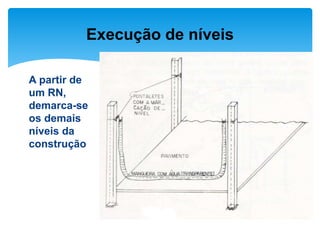

54. A partir de
um RN,
demarca-se
os demais
níveis da
construção
Execução de níveis

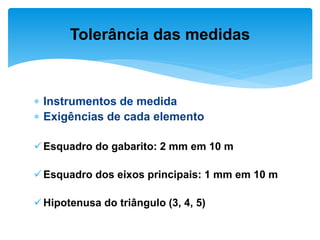

55.  Instrumentos de medida
 Exigências de cada elemento
Esquadro do gabarito: 2 mm em 10 m
Esquadro dos eixos principais: 1 mm em 10 m
Hipotenusa do triângulo (3, 4, 5)
Tolerância das medidas

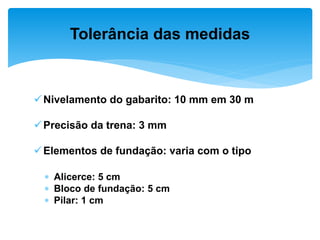

56. Nivelamento do gabarito: 10 mm em 30 m
Precisão da trena: 3 mm
Elementos de fundação: varia com o tipo
 Alicerce: 5 cm
 Bloco de fundação: 5 cm
 Pilar: 1 cm
Tolerância das medidas
