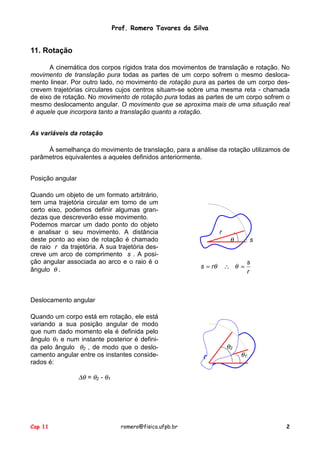

11. Rotação
A cinemática dos corpos rígidos trata dos movimentos de translação e rotação. No
movimento de translação pura todas as partes de um corpo sofrem o mesmo deslocamento linear. Por outro lado, no movimento de rotação pura as partes de um corpo descrevem trajetórias circulares cujos centros situam-se sobre uma mesma reta - chamada
de eixo de rotação. No movimento de rotação pura todas as partes de um corpo sofrem o
mesmo deslocamento angular. O movimento que se aproxima mais de uma situação real
é aquele que incorpora tanto a translação quanto a rotação.
As variáveis da rotação
À semelhança do movimento de translação, para a análise da rotação utilizamos de
parâmetros equivalentes a aqueles definidos anteriormente.
Posição angular
Quando um objeto de um formato arbitrário,
tem uma trajetória circular em torno de um
certo eixo, podemos definir algumas grandezas que descreverão esse movimento.
Podemos marcar um dado ponto do objeto
e analisar o seu movimento. A distância
deste ponto ao eixo de rotação é chamado
de raio r da trajetória. A sua trajetória descreve um arco de comprimento s . A posição angular associada ao arco e o raio é o
ângulo θ .

r

s = rθ

θ

s

∴ θ =

s
r

Deslocamento angular
Quando um corpo está em rotação, ele está
variando a sua posição angular de modo
que num dado momento ela é definida pelo
ângulo θ1 e num instante posterior é definida pelo ângulo θ2 , de modo que o deslocamento angular entre os instantes considerados é:

θ2

θ1

∆θ = θ2 - θ1

Cap 11

romero@fisica.ufpb.br

2
Prof. Romero Tavares da Silva
Velocidade angular
A velocidade angular é a taxa com que a posição angular está variando; é a razão
entre o deslocamento angular e o tempo necessário para fazer esse deslocamento.
Definimos a velocidade angular média como:
w =

θ 2 − θ 1 ∆θ
=
t 2 − t1
∆t

Definimos a velocidade angular instantânea como:
w = Lim
∆t → 0

∆θ dθ
=
dt
∆t

Aceleração angular
Quando a velocidade angular de um corpo não é constante mas varia no tempo
com uma certa taxa, esse corpo terá uma aceleração angular.
Definimos a aceleração angular média como:

α =

w 2 − w 1 ∆w
=
t 2 − t1
∆t

Definimos a aceleração angular instantânea como:

α = Lim
∆t → 0

∆w dw
=
dt
∆t

Rotação com aceleração angular constante
À semelhança do movimento de translação com aceleração constante, as equações para rotação são obtidas integrando-se a equação de movimento:

α=

dw
= cons tan te
dt

∫ dw = w 0 + α ∫ dt ⇒ w = w 0 + αt
e também:
w=

dθ
dt

⇒

(1)

∫ dθ = θ 0 + ∫ w dt = θ 0 + ∫ (w 0 + αt )dt

ou seja:

θ = θ 0 + w 0 ∫ dt + α ∫ dt
Cap 11

αt2
⇒ θ = θ 0 + w 0t +
2

romero@fisica.ufpb.br

(2)
3
Prof. Romero Tavares da Silva

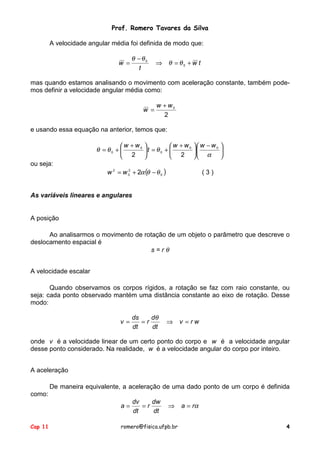

A velocidade angular média foi definida de modo que:
w =

θ −θ0
t

⇒ θ = θ0 + w t

mas quando estamos analisando o movimento com aceleração constante, também podemos definir a velocidade angular média como:
w =

w + w0
2

e usando essa equação na anterior, temos que:
w + w0 
w + w0 w − w0 
θ = θ0 + 
t = θ0 + 


 2 
 2  α 
ou seja:

2
w 2 = w 0 + 2α (θ − θ 0 )

(3)

As variáveis lineares e angulares

A posição
Ao analisarmos o movimento de rotação de um objeto o parâmetro que descreve o
deslocamento espacial é
s=rθ
A velocidade escalar
Quando observamos os corpos rígidos, a rotação se faz com raio constante, ou
seja: cada ponto observado mantém uma distância constante ao eixo de rotação. Desse
modo:
v=

ds
dθ
=r
dt
dt

⇒

v =rw

onde v é a velocidade linear de um certo ponto do corpo e w é a velocidade angular
desse ponto considerado. Na realidade, w é a velocidade angular do corpo por inteiro.
A aceleração
De maneira equivalente, a aceleração de uma dado ponto de um corpo é definida
como:
a=
Cap 11

dv
dw
=r
dt
dt

⇒

romero@fisica.ufpb.br

a = rα
4
Prof. Romero Tavares da Silva

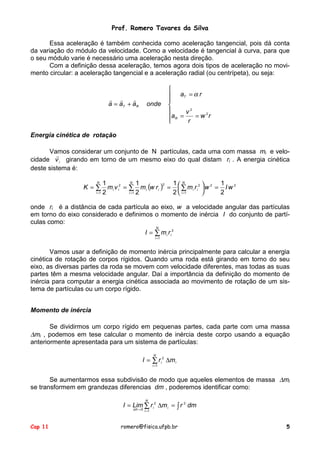

Essa aceleração é também conhecida como aceleração tangencial, pois dá conta
da variação do módulo da velocidade. Como a velocidade é tangencial à curva, para que
o seu módulo varie é necessário uma aceleração nesta direção.
Com a definição dessa aceleração, temos agora dois tipos de aceleração no movimento circular: a aceleração tangencial e a aceleração radial (ou centrípeta), ou seja:

! !
!
a = aT + aR

onde


 aT = α r



v2
aR =
= w 2r

r


Energia cinética de rotação
Vamos considerar um conjunto de N partículas, cada uma com massa mi e velo!
cidade v i girando em torno de um mesmo eixo do qual distam ri . A energia cinética
deste sistema é:
N 1
N 1
1 N
1
2
K = ∑ m i v i2 = ∑ m i (w r i ) =  ∑ m i r i 2  w 2 = I w 2


i =1 2
i =1 2

2  i =1
2

onde ri é a distância de cada partícula ao eixo, w a velocidade angular das partículas
em torno do eixo considerado e definimos o momento de inércia I do conjunto de partículas como:
N

I = ∑ mi ri 2
i =1

Vamos usar a definição de momento inércia principalmente para calcular a energia
cinética de rotação de corpos rígidos. Quando uma roda está girando em torno do seu
eixo, as diversas partes da roda se movem com velocidade diferentes, mas todas as suas
partes têm a mesma velocidade angular. Daí a importância da definição do momento de
inércia para computar a energia cinética associada ao movimento de rotação de um sistema de partículas ou um corpo rígido.
Momento de inércia
Se dividirmos um corpo rígido em pequenas partes, cada parte com uma massa
∆mi , podemos em tese calcular o momento de inércia deste corpo usando a equação
anteriormente apresentada para um sistema de partículas:
N

I = ∑ r i 2 ∆m i
i =1

Se aumentarmos essa subdivisão de modo que aqueles elementos de massa ∆mi
se transformem em grandezas diferencias dm , poderemos identificar como:
N

I = Lim ∑ r i 2 ∆m i = ∫ r 2 dm
∆m → 0 i 1
=

Cap 11

romero@fisica.ufpb.br

5
Prof. Romero Tavares da Silva

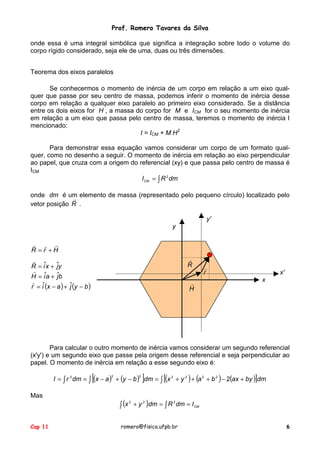

onde essa é uma integral simbólica que significa a integração sobre todo o volume do
corpo rígido considerado, seja ele de uma, duas ou três dimensões.
Teorema dos eixos paralelos
Se conhecermos o momento de inércia de um corpo em relação a um eixo qualquer que passe por seu centro de massa, podemos inferir o momento de inércia desse
corpo em relação a qualquer eixo paralelo ao primeiro eixo considerado. Se a distância
entre os dois eixos for H , a massa do corpo for M e ICM for o seu momento de inércia
em relação a um eixo que passa pelo centro de massa, teremos o momento de inércia I
mencionado:
I = ICM + M H2
Para demonstrar essa equação vamos considerar um corpo de um formato qualquer, como no desenho a seguir. O momento de inércia em relação ao eixo perpendicular
ao papel, que cruza com a origem do referencial (xy) e que passa pelo centro de massa é
ICM
I CM = ∫ R 2 dm
onde dm é um elemento de massa (representado pelo pequeno círculo) localizado pelo
!
vetor posição R .
y'
y
! ! !
R = r +H
!
R

!
R = iˆx + ˆy
j
!
H = iˆa + ˆb
j
! ˆ
r = i (x − a ) + ˆ(y − b )
j

!
H

!
r

x'
x

Para calcular o outro momento de inércia vamos considerar um segundo referencial
(x'y') e um segundo eixo que passe pela origem desse referencial e seja perpendicular ao
papel. O momento de inércia em relação a esse segundo eixo é:

[

]

I = ∫ r 2 dm = ∫ (x − a ) + (y − b ) dm = ∫ [(x 2 + y 2 ) + (a 2 + b 2 ) − 2(ax + by )]dm
Mas

Cap 11

2

2

2
2
2
∫ (x + y )dm = ∫ R dm = I CM

romero@fisica.ufpb.br

6
Prof. Romero Tavares da Silva

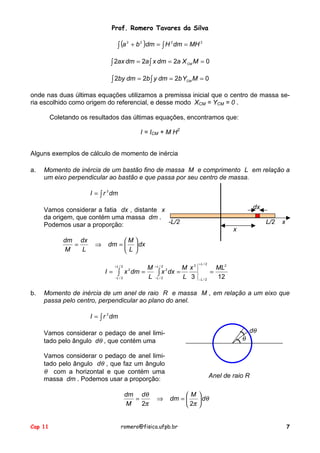

2
2
2
2
∫ (a + b )dm = ∫ H dm = MH

∫ 2ax dm = 2a ∫ x dm = 2a X CM M = 0
∫ 2by dm = 2b ∫ y dm = 2b YCM M = 0
onde nas duas últimas equações utilizamos a premissa inicial que o centro de massa seria escolhido como origem do referencial, e desse modo XCM = YCM = 0 .
Coletando os resultados das últimas equações, encontramos que:
I = ICM + M H2
Alguns exemplos de cálculo de momento de inércia
a.

Momento de inércia de um bastão fino de massa M e comprimento L em relação a
um eixo perpendicular ao bastão e que passa por seu centro de massa.
I = ∫ r 2 dm
dx

Vamos considerar a fatia dx , distante x
da origem, que contém uma massa dm .
-L/2
Podemos usar a proporção:
dm dx
=
M
L

⇒

x

M 
dm =   dx
L
+L / 2

M +L / 2 2
M x3
I = ∫ x dm =
∫ x dx = L 3
L −L / 2
−L / 2
b.

L/2
x

+L / 2

ML2
=
12

2

−L / 2

Momento de inércia de um anel de raio R e massa M , em relação a um eixo que
passa pelo centro, perpendicular ao plano do anel.
I = ∫ r 2 dm
Vamos considerar o pedaço de anel limitado pelo ângulo dθ , que contém uma

θ

Vamos considerar o pedaço de anel limitado pelo ângulo dθ , que faz um ângulo
θ com a horizontal e que contém uma
massa dm . Podemos usar a proporção:
dm dθ
=
M
2π
Cap 11

⇒

dθ

Anel de raio R
M
dm = 
 dθ
 2π 

romero@fisica.ufpb.br

7
Prof. Romero Tavares da Silva

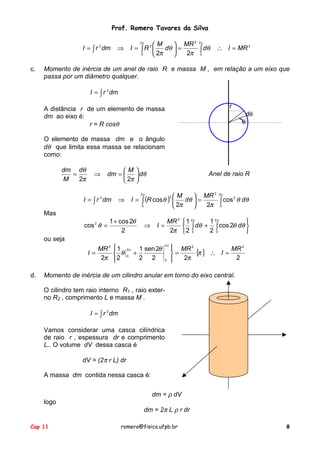

I = ∫ r dm
2

c.

2
M
 MR 2π
I = ∫R 
dθ  =
∫ dθ
2π 0
0
 2π

2π

⇒

2

∴ I = MR 2

Momento de inércia de um anel de raio R e massa M , em relação a um eixo que
passa por um diâmetro qualquer.
I = ∫ r 2 dm
r

A distância r de um elemento de massa
dm ao eixo é:
r = R cosθ

dθ
θ

O elemento de massa dm e o ângulo
dθ que limita essa massa se relacionam
como:
dm dθ
=
M
2π

⇒

M
dm = 
 2π

I = ∫ r 2 dm


 dθ


Anel de raio R

2
2π
2 M
 MR 2π
2
I = ∫ (R cos θ ) 
dθ  =
∫ cos θ dθ
2π 0
0
 2π


⇒

Mas
cos 2 θ =

1 + cos 2θ
2

⇒

MR 2
2π

I=

1 2π
 1 2π

dθ + ∫ cos 2θ dθ 
 ∫
20
2 0


ou seja
MR 2
I=
2π
d.

1

 θ
2


2π
0

1 sen 2θ
+
2 2

2π

0

2
 MR 2

{π } ∴ I = MR
=
2π
2



Momento de inércia de um cilindro anular em torno do eixo central.
O cilindro tem raio interno R1 , raio externo R2 , comprimento L e massa M .
I = ∫ r 2 dm
Vamos considerar uma casca cilíndrica
de raio r , espessura dr e comprimento
L.. O volume dV dessa casca é
dV = (2π r L) dr
A massa dm contida nessa casca é:
dm = ρ dV
logo

Cap 11

dm = 2π L ρ r dr
romero@fisica.ufpb.br

8
Prof. Romero Tavares da Silva
I = ∫ r 2 dm = ∫ r 2 [2πLρ rdr ] = 2πρL ∫ r 3 dr = 2πρL
R2

R2

R1

R1

R 24 − R14
4

Mas
V = π L(R 22 − R12 ) ⇒

ρ=

M
M
=
V π L(R 22 − R12 )

então
R 24 − R14
M
I =πL
⇒
2
π L(R 22 − R12 )
e.

I=

M 2
(R 2 + R12 )
2

Momento de inércia de um cilindro sólido de massa M , raio a e comprimento L em
relação ao diâmetro central
z

z
r
dm

Eixo

Eixo

I = ∫ R 2 dm
dm = ρ dV =

z

M
M
dV =
dV
π a 2L
V

r

O elemento de massa dm está limitado
pelo ângulo dθ e dista R do eixo , que
no desenho está na horizontal.

θ
z

R
Eixo

R 2 = r ' 2 +z 2
r'

r ' = r sen θ

θ
z

dV = (rdθ )(dr )(dz )
r

R

r'

I = ∫ ∫ ∫ (r ' 2 + z 2 )[ρ (r dθ dr dz )]
+L / 2 a

2π

−L / 2 0

0

I = ρ ∫ dθ ∫ r dr ∫ (r 2 sen 2 θ + z 2 ) = ρ ∫ sen 2 θ dθ ∫ r 3 dr ∫ dz + ρ ∫ dθ ∫ r dr ∫ z 2 dz
dz
2π

+L / 2

2π

a

+L / 2

2π

a

+L / 2

0

Cap 11

a

0

−L / 2

0

0

−L / 2

0

0

−L / 2

romero@fisica.ufpb.br

9
Prof. Romero Tavares da Silva
Mas
sen 2 θ =

1 − cos 2θ
2

logo
2π

1 2π

1 2π

1

1

2
∫ sen θ dθ = 2 ∫ dθ + 2 ∫ cos 2θ dθ = 2 2π − 2 2 sen 2θ
0
0
0

2π
0

=π

ou seja:
 a4
I = ρ (π )
 4



 a2
(L ) + ρ (2π )

 2



 a 2 L2 
I = ρπa 2 L
 4 + 12 




 1 L3

 3 4

⇒

 ρπLa 4 ρπa 2 L3
+
=

4
12


I=

Ma 2 ML2
+
4
12

Torque
!
!
Define-se o troque τ produzido pela força F quando ela atua sobre uma partícula
como sendo o produto vetorial dessa força
pelo vetor posição da partícula:
!
F
!
! !
τ = r ×F
M
Se no exemplo da figura ao lado de!
r
finirmos o plano da folha de papel com sendo x - y o torque estará ao longo do eixo z
o
e será um vetor saindo da folha
Convenção para simbolizar um vetor
saindo perpendicular à folha.
Convenção para simbolizar um vetor
entrando perpendicular à folha.

y

!
F

Nesse exemplo ao lado, em
particular, o resultado do produto vetorial é
! ! ! ˆ
τ = r × F = k (r F sen θ )
onde

τ = r F senθ = r F⊥

θ

F⊥
F||
!
r

x

Podemos perceber que apenas a
!
componente F⊥ da força F
é quem
contribui para o torque.

Cap 11

romero@fisica.ufpb.br

10
Prof. Romero Tavares da Silva

y

Podemos visualizar o resultado do produto
vetorial de uma maneira equivalente à anterior, ou seja:
! ! ! ˆ
τ = r × F = k (r F sen θ )
onde

!
F
!
r

τ = r F senθ = r⊥ F

θ
r||

r⊥ = braço de alavanca
r|| = linha de ação

x
r⊥

A segunda Lei de Newton para a rotação
A segunda Lei de Newton toma uma forma peculiar quando aplicada aos movimentos que envolvem rotação. Se fizermos a decomposição da força aplicada a uma partícula segundo as suas componentes perpendicular e paralela ao vetor posição dessa
partícula, teremos:
!
!
F = ma
F|| = m a||
e
F⊥ = m a⊥
Mas, quando consideramos o torque associado a essa força, temos:

τ = r F⊥ = m r a⊥ = m r ( r α ) = ( m r2 ) α
e o torque toma a forma:

τ=Iα
onde I é o momento de inércia da partícula considerada.
Se tivermos N partículas girando em torno de um eixo cada uma delas sob a ação
de uma força, teremos um torque associado à essa força, onde:
!
N !
! N
τ = ∑ τ i = ∑ r i × Fi
i =1

Mas

i =1

τ = Σ ri Fi⊥ = Σ ri mi ai⊥ = Σ ri mi ( ri α ) = Σ ( mi ri2) α
τ=Iα

Cap 11

romero@fisica.ufpb.br

11
Prof. Romero Tavares da Silva

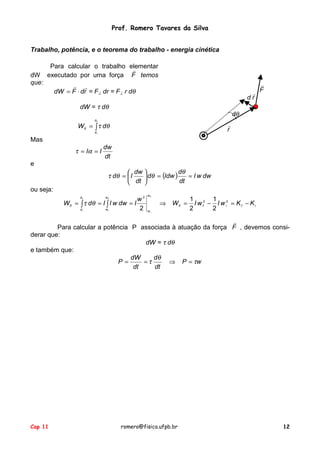

Trabalho, potência, e o teorema do trabalho - energia cinética

dW
que:

Para calcular o trabalho elementar
!
executado por uma força F temos
!
F
!
dr

! !
dW = F ⋅ dr = F⊥ dr = F⊥ r dθ
dW = τ dθ

dθ

θf

W if = ∫ τ dθ

!
r

θi

Mas

τ = Iα = I

dw
dt

e
dθ
 dw 
τ dθ =  I
= I w dw
 dθ = (Idw )
dt
 dt 
ou seja:
θf

wf

i

i

w2
W if = ∫ τ dθ = I ∫ I w dw = I
2
w
θ

wf

⇒ W if =
wi

1
1
I w f2 − I w i2 = K f − K i
2
2

!
Para calcular a potência P associada à atuação da força F , devemos considerar que:
dW = τ dθ
e também que:
dW
dθ
P=
=τ
⇒ P = τw
dt
dt

Cap 11

romero@fisica.ufpb.br

12
Prof. Romero Tavares da Silva
Solução de alguns problemas
Capítulo 11 - Halliday, Resnick e Walker - 4a. edição

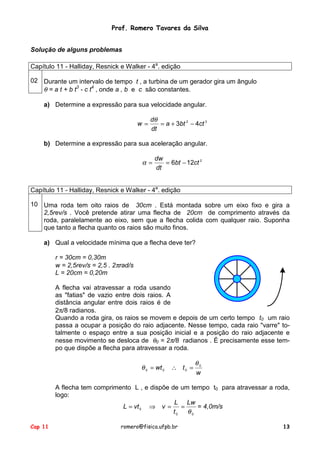

02 Durante um intervalo de tempo t , a turbina de um gerador gira um ângulo
θ = a t + b t3 - c t4 , onde a , b e c são constantes.
a) Determine a expressão para sua velocidade angular.
w=

dθ
= a + 3bt 2 − 4ct 3
dt

b) Determine a expressão para sua aceleração angular.

α=

dw
= 6bt − 12ct 2
dt

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
10 Uma roda tem oito raios de 30cm . Está montada sobre um eixo fixo e gira a
2,5rev/s . Você pretende atirar uma flecha de 20cm de comprimento através da
roda, paralelamente ao eixo, sem que a flecha colida com qualquer raio. Suponha
que tanto a flecha quanto os raios são muito finos.
a) Qual a velocidade mínima que a flecha deve ter?
r = 30cm = 0,30m
w = 2,5rev/s = 2,5 . 2πrad/s
L = 20cm = 0,20m
A flecha vai atravessar a roda usando
as "fatias" de vazio entre dois raios. A
distância angular entre dois raios é de
2π/8 radianos.
Quando a roda gira, os raios se movem e depois de um certo tempo t0 um raio
passa a ocupar a posição do raio adjacente. Nesse tempo, cada raio "varre" totalmente o espaço entre a sua posição inicial e a posição do raio adjacente e
nesse movimento se desloca de θ0 = 2π/8 radianos . É precisamente esse tempo que dispõe a flecha para atravessar a roda.

θ 0 = wt 0

∴ t0 =

θ0
w

A flecha tem comprimento L , e dispõe de um tempo t0 para atravessar a roda,
logo:
L Lw
L = vt 0 ⇒ v =
= 4,0m/s
=
t0
θ0
Cap 11

romero@fisica.ufpb.br

13
Prof. Romero Tavares da Silva
b) A localização do ponto em que você mira, entre o eixo e a borda, tem importância? Em caso afirmativo, qual a melhor localização?
Não tem importância a distância do eixo onde se mira, pois sempre teremos disponível o mesmo ângulo. Se perto da borda dispomos de um espaço linear maior, mas a velocidade linear da roda também é maior. Se mirarmos perto do eixo
teremos um espaço linear menor, mas a velocidade linear da roda também é menor. Em suma, a velocidade angular é a mesma para todos os pontos.
Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
12 Um prato de toca-discos, rodando a 33 1/3 rev/min , diminui e pára 30s após o
motor ser desligado.
a) Determine a sua aceleração angular (uniforme) em rev/min2 .
w0 = 33,33rev/min
t = 30s = 0,5min
w=0
w = w 0 + αt

⇒ α=

w −w0
w
= − 0 = -66,66rev/min2
t
t

b) Quantas revoluções o motor realiza neste intervalo?

θ = w 0t +

αt 2
=8,33rev
2

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
23 Um disco gira em torno de um eixo fixo, partindo do repouso, com aceleração angular
constante, até alcançar a rotação de 10rev/s . Depois de completar 60 revoluções ,
a sua velocidade angular é de 15rev/s .

θ2 = 60rev
w2 = 15rev/s

w0 = 0
w1 = 10rev/s

a) Calcule a aceleração angular.
w = w + 2αθ
2
2

2
1

2
w 2 − w 12
= 1,02rev/s2
⇒ α=
2θ

b) Calcule o tempo necessário para completar as 60 revoluções .
w 2 = w 1 + αt 2

Cap 11

⇒

t2 =

romero@fisica.ufpb.br

w 2 − w1
= 4,80s
α
14
Prof. Romero Tavares da Silva

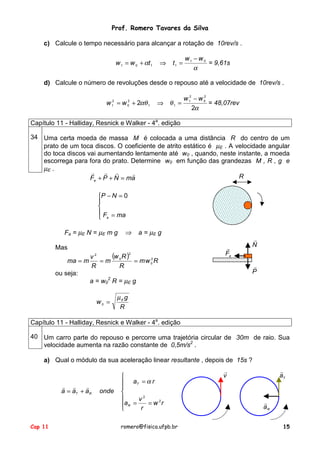

c) Calcule o tempo necessário para alcançar a rotação de 10rev/s .
w 1 = w 0 + αt 1

⇒

t1 =

w1 − w 0
= 9,61s
α

d) Calcule o número de revoluções desde o repouso até a velocidade de 10rev/s .
2
w 12 = w 0 + 2αθ 1

⇒ θ1 =

2
w 12 − w 0
= 48,07rev
2α

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
34 Uma certa moeda de massa M é colocada a uma distância R do centro de um
prato de um toca discos. O coeficiente de atrito estático é µE . A velocidade angular
do toca discos vai aumentando lentamente até w0 , quando, neste instante, a moeda
escorrega para fora do prato. Determine w0 em função das grandezas M , R , g e
µE .
!
! !
!
R
Fa + P + N = ma
P − N = 0


 F = ma
 a
Fa = µE N = µE m g
Mas
ma = m
ou seja:

⇒

a = µE g

(w R )
v
2
=m 0
= mw 0 R
R
R
2

2

!
Fa

!
N
!
P

a = w02 R = µE g
w0 =

µE g
R

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
40 Um carro parte do repouso e percorre uma trajetória circular de 30m de raio. Sua
velocidade aumenta na razão constante de 0,5m/s2 .
a) Qual o módulo da sua aceleração linear resultante , depois de 15s ?

! !
!
a = aT + aR

Cap 11

onde


 aT = α r



v2
= w 2r
aR =
r

romero@fisica.ufpb.br

!
aT

!
v

!
aR
15
Prof. Romero Tavares da Silva
aT = α r

⇒ α=

aT
1
=
= 0,0166rad / s 2
r
60

a R = w 2 r = (w 0 + αt ) r = 1,875m/s2
2

aT = 0,5m/s2
w0 = 0
t = 15s
r = 30m

2
a = aR + aT2 = 1,94m/s2

b) Que ângulo o vetor aceleração resultante faz com o vetor velocidade do carro
nesse instante?
!
a

a
tan θ = R = 3,75
aT

θ

θ = 75,060

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição

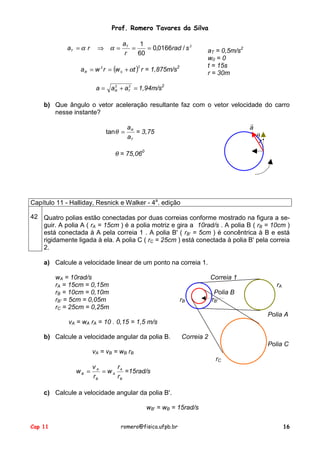

42 Quatro polias estão conectadas por duas correias conforme mostrado na figura a seguir. A polia A ( rA = 15cm ) é a polia motriz e gira a 10rad/s . A polia B ( rB = 10cm )
está conectada à A pela correia 1 . A polia B' ( rB' = 5cm ) é concêntrica à B e está
rigidamente ligada à ela. A polia C ( rC = 25cm ) está conectada à polia B' pela correia
2.
a) Calcule a velocidade linear de um ponto na correia 1.
wA = 10rad/s
rA = 15cm = 0,15m
rB = 10cm = 0,10m
rB' = 5cm = 0,05m
rC = 25cm = 0,25m

Correia 1
rA
rB

Polia B
rB'
Polia A

vA = wA rA = 10 . 0,15 = 1,5 m/s
b) Calcule a velocidade angular da polia B.

Correia 2
Polia C

vA = vB = wB rB
rC
wB =

vA
r
= w A A =15rad/s
rB
rB

c) Calcule a velocidade angular da polia B'.
wB' = wB = 15rad/s
Cap 11

romero@fisica.ufpb.br

16
Prof. Romero Tavares da Silva

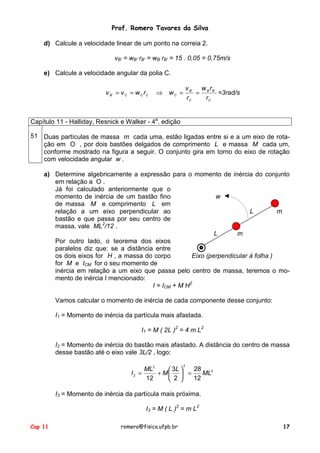

d) Calcule a velocidade linear de um ponto na correia 2.
vB' = wB' rB' = wB rB' = 15 . 0,05 = 0,75m/s
e) Calcule a velocidade angular da polia C.
v B ' = v C = w C rC

⇒

v B' w B rB'
=3rad/s
=
rC
rC

wC =

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
51 Duas partículas de massa m cada uma, estão ligadas entre si e a um eixo de rotação em O , por dois bastões delgados de comprimento L e massa M cada um,
conforme mostrado na figura a seguir. O conjunto gira em torno do eixo de rotação
com velocidade angular w .
a) Determine algebricamente a expressão para o momento de inércia do conjunto
em relação a O .
Já foi calculado anteriormente que o
w
momento de inércia de um bastão fino
de massa M e comprimento L em
L
m
relação a um eixo perpendicular ao
bastão e que passa por seu centro de
massa, vale ML2/12 .
L
m
Por outro lado, o teorema dos eixos
paralelos diz que: se a distância entre
os dois eixos for H , a massa do corpo
Eixo (perpendicular à folha )
for M e ICM for o seu momento de
inércia em relação a um eixo que passa pelo centro de massa, teremos o momento de inércia I mencionado:
I = ICM + M H2
Vamos calcular o momento de inércia de cada componente desse conjunto:
I1 = Momento de inércia da partícula mais afastada.
I1 = M ( 2L )2 = 4 m L2
I2 = Momento de inércia do bastão mais afastado. A distância do centro de massa
desse bastão até o eixo vale 3L/2 , logo:
2

ML2
28
 3L 
I2 =
ML2
+ M  =
12
12
 2 
I3 = Momento de inércia da partícula mais próxima.
I3 = M ( L )2 = m L2
Cap 11

romero@fisica.ufpb.br

17
Prof. Romero Tavares da Silva

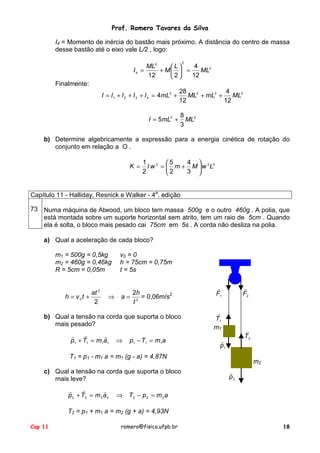

I4 = Momento de inércia do bastão mais próximo. A distância do centro de massa
desse bastão até o eixo vale L/2 , logo:
2

ML2
4
L
I4 =
ML2
+ M  =
12
2
12

Finalmente:
I = I 1 + I 2 + I 3 + I 4 = 4mL2 +
I = 5mL2 +

28
4
ML2 + mL2 +
ML2
12
12
8
ML2
3

b) Determine algebricamente a expressão para a energia cinética de rotação do
conjunto em relação a O .
K =

1 2 5
4 
I w =  m + M  w 2 L2
2
3 
2

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
73 Numa máquina de Atwood, um bloco tem massa 500g e o outro 460g . A polia, que
está montada sobre um suporte horizontal sem atrito, tem um raio de 5cm . Quando
ela é solta, o bloco mais pesado cai 75cm em 5s . A corda não desliza na polia.
a) Qual a aceleração de cada bloco?
m1 = 500g = 0,5kg
m2 = 460g = 0,46kg
R = 5cm = 0,05m

v0 = 0
h = 75cm = 0,75m
t = 5s

at 2
h = v 0t +
2

2h
a = 2 = 0,06m/s2
t

⇒

b) Qual a tensão na corda que suporta o bloco
mais pesado?
!
!
!
p1 + T1 = m1a1

⇒

p1 − T1 = m1a

!
F1

!
F2

!
T1
m1

!
T2

!
p1

T1 = p1 - m1 a = m1 (g - a) = 4,87N
c) Qual a tensão na corda que suporta o bloco
mais leve?
!
!
!
p2 + T2 = m2 a2

m2
!
p2

⇒ T2 − p 2 = m 2 a

T2 = p1 + m1 a = m2 (g + a) = 4,93N
Cap 11

romero@fisica.ufpb.br

18
Prof. Romero Tavares da Silva

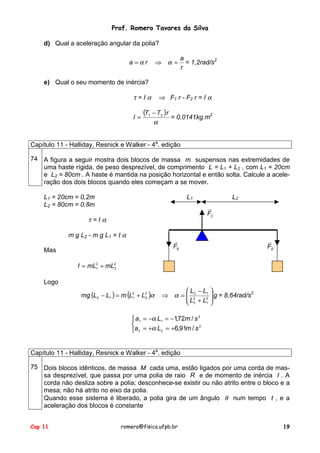

d) Qual a aceleração angular da polia?
a =αr

⇒ α=

a
= 1,2rad/s2
r

e) Qual o seu momento de inércia?

τ=Iα
I=

(T

1

⇒ F1 r - F2 r = I α
− T 2 )r
= 0,0141kg.m2
α

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
74 A figura a seguir mostra dois blocos de massa m suspensos nas extremidades de
uma haste rígida, de peso desprezível, de comprimento L = L1 + L2 , com L1 = 20cm
e L2 = 80cm . A haste é mantida na posição horizontal e então solta. Calcule a aceleração dos dois blocos quando eles começam a se mover.
L1 = 20cm = 0,2m
L2 = 80cm = 0,8m

L1

L2
!
FC

τ=Iα
m g L2 - m g L1 = I α

!
FE

Mas

!
FD

I = mL2 + mL2
1
2
Logo
mg (L2 − L1 ) = m (L2 + L2 )α
1
2

 L − L1 
2
⇒ α =  22
 L + L2  g = 8,64rad/s

1 
 2

 a1 = −α L1 = −1,72m / s 2

2
a 2 = +α L2 = +6,91m / s
Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
75 Dois blocos idênticos, de massa M cada uma, estão ligados por uma corda de massa desprezível, que passa por uma polia de raio R e de momento de inércia I . A
corda não desliza sobre a polia; desconhece-se existir ou não atrito entre o bloco e a
mesa; não há atrito no eixo da polia.
Quando esse sistema é liberado, a polia gira de um ângulo θ num tempo t , e a
aceleração dos blocos é constante
Cap 11

romero@fisica.ufpb.br

19
Prof. Romero Tavares da Silva

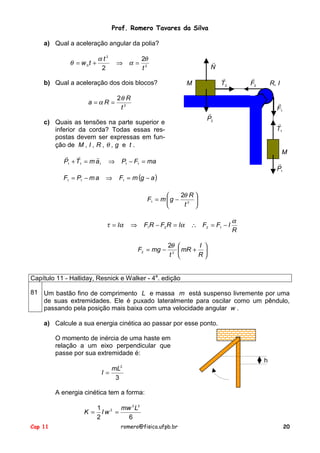

a) Qual a aceleração angular da polia?

α t2
θ = w 0t +
2

⇒ α=

2θ
t2

!
N

b) Qual a aceleração dos dois blocos?
a =αR =

2θ R
t2

F1 = P1 − m a

!
F2

R, I
!
F1

!
P2

c) Quais as tensões na parte superior e
inferior da corda? Todas essas respostas devem ser expressas em função de M , I , R , θ , g e t .
!
!
!
P1 + T1 = m a1

!
T2

M

!
T1

M
⇒
⇒

P1 − F1 = ma

!
P1

F1 = m (g − a )
2θ R 

F1 = m  g − 2 
t 


τ = Iα

F1R − F2 R = Iα

⇒

F2 = mg −

∴ F2 = F1 − I

α
R

2θ 
I 
mR + 
2 
t 
R

Capítulo 11 - Halliday, Resnick e Walker - 4a. edição
81 Um bastão fino de comprimento L e massa m está suspenso livremente por uma
de suas extremidades. Ele é puxado lateralmente para oscilar como um pêndulo,
passando pela posição mais baixa com uma velocidade angular w .
a) Calcule a sua energia cinética ao passar por esse ponto.
O momento de inércia de uma haste em
relação a um eixo perpendicular que
passe por sua extremidade é:
h
I=

2

mL
3

A energia cinética tem a forma:
K =
Cap 11

1 2 mw 2 L2
Iw =
2
6
romero@fisica.ufpb.br

20
Prof. Romero Tavares da Silva

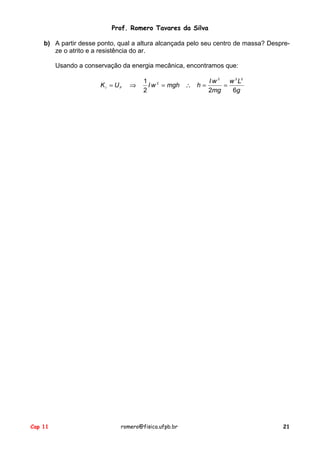

b) A partir desse ponto, qual a altura alcançada pelo seu centro de massa? Despreze o atrito e a resistência do ar.
Usando a conservação da energia mecânica, encontramos que:
KI = UF

Cap 11

⇒

Iw2
1
w 2 L2
I w 2 = mgh ∴ h =
=
2
2mg
6g

romero@fisica.ufpb.br

21

Mais conteúdo relacionado

Mais procurados

Medidores vazão fenomenos de transporte
Medidores vazão   fenomenos de transporteMedidores vazão   fenomenos de transporte
Medidores vazão fenomenos de transporteWallas Borges

Potêncial elétrico, halliday, cap. 24
Potêncial elétrico, halliday, cap. 24Potêncial elétrico, halliday, cap. 24
Potêncial elétrico, halliday, cap. 24Warlle Almeida

Hidráulica e pneumática
Hidráulica e pneumáticaHidráulica e pneumática
Hidráulica e pneumáticaJúnior Pessoa

Física II - Dinâmica de Fluidos
Física II - Dinâmica de FluidosFísica II - Dinâmica de Fluidos
Física II - Dinâmica de FluidosJoão Monteiro

Momento linear e impulso
Momento linear e impulsoMomento linear e impulso
Momento linear e impulsoFernando Lucas

Plano de negócios - Baseado no software do SEBRAE
Plano de negócios - Baseado no software do SEBRAEPlano de negócios - Baseado no software do SEBRAE
Plano de negócios - Baseado no software do SEBRAEWilliam Rodrigues

Notas de aula momento angular
Notas de aula   momento angularNotas de aula   momento angular
Notas de aula momento angularFerreira José

Grandezas escalares e vetoriais
Grandezas escalares e vetoriaisGrandezas escalares e vetoriais
Grandezas escalares e vetoriaisfisicaatual

Exercícios resolvidos sobre entropia e 2º lei termodinamica
Exercícios resolvidos sobre entropia e 2º lei termodinamicaExercícios resolvidos sobre entropia e 2º lei termodinamica
Exercícios resolvidos sobre entropia e 2º lei termodinamicaMarcelo Leite Matias

Camara escura e espelho plano resumo
Camara escura e espelho plano   resumoCamara escura e espelho plano   resumo
Camara escura e espelho plano resumoNS Aulas Particulares

Aula4 anafuncmorf
Aula4 anafuncmorfAula4 anafuncmorf
Aula4 anafuncmorfTiago Cruz

1 slides - planejamento e controle da produção (pcp)
1   slides - planejamento e controle da produção (pcp)1   slides - planejamento e controle da produção (pcp)
1 slides - planejamento e controle da produção (pcp)Caio Roberto de Souza Filho


Mais procurados (20)

Medidores vazão fenomenos de transporte
Medidores vazão   fenomenos de transporteMedidores vazão   fenomenos de transporte
Medidores vazão fenomenos de transporte

Potêncial elétrico, halliday, cap. 24
Potêncial elétrico, halliday, cap. 24Potêncial elétrico, halliday, cap. 24
Potêncial elétrico, halliday, cap. 24

Hidráulica e pneumática
Hidráulica e pneumáticaHidráulica e pneumática
Hidráulica e pneumática

Física II - Dinâmica de Fluidos
Física II - Dinâmica de FluidosFísica II - Dinâmica de Fluidos
Física II - Dinâmica de Fluidos

Momento linear e impulso
Momento linear e impulsoMomento linear e impulso
Momento linear e impulso

Plano de negócios - Baseado no software do SEBRAE
Plano de negócios - Baseado no software do SEBRAEPlano de negócios - Baseado no software do SEBRAE
Plano de negócios - Baseado no software do SEBRAE

Bases Conceituais de Modelos de Gestão
Bases Conceituais de Modelos de GestãoBases Conceituais de Modelos de Gestão
Bases Conceituais de Modelos de Gestão

Hidrodinamica (1)
Hidrodinamica (1)Hidrodinamica (1)
Hidrodinamica (1)

Notas de aula momento angular
Notas de aula   momento angularNotas de aula   momento angular
Notas de aula momento angular

Grandezas escalares e vetoriais
Grandezas escalares e vetoriaisGrandezas escalares e vetoriais
Grandezas escalares e vetoriais

Cap02
Cap02Cap02
Cap02

Gestao De Projetos
Gestao De ProjetosGestao De Projetos
Gestao De Projetos

Exercícios resolvidos sobre entropia e 2º lei termodinamica
Exercícios resolvidos sobre entropia e 2º lei termodinamicaExercícios resolvidos sobre entropia e 2º lei termodinamica
Exercícios resolvidos sobre entropia e 2º lei termodinamica

Teoria da inercia
Teoria da inerciaTeoria da inercia
Teoria da inercia

Camara escura e espelho plano resumo
Camara escura e espelho plano   resumoCamara escura e espelho plano   resumo
Camara escura e espelho plano resumo

Aula4 anafuncmorf
Aula4 anafuncmorfAula4 anafuncmorf
Aula4 anafuncmorf

Impulso
ImpulsoImpulso
Impulso

1 slides - planejamento e controle da produção (pcp)
1   slides - planejamento e controle da produção (pcp)1   slides - planejamento e controle da produção (pcp)
1 slides - planejamento e controle da produção (pcp)

Aula3
Aula3Aula3
Aula3

Fisica moderna relatividade_1
Fisica moderna relatividade_1Fisica moderna relatividade_1
Fisica moderna relatividade_1


Semelhante a 11. rotação

03. movimento retilíneo
03. movimento retilíneo03. movimento retilíneo
03. movimento retilíneoleonardoenginer

www.aulasdefisicaapoio.com - Física - Movimento Circular
www.aulasdefisicaapoio.com - Física -  Movimento Circularwww.aulasdefisicaapoio.com - Física -  Movimento Circular
www.aulasdefisicaapoio.com - Física - Movimento CircularVideoaulas De Física Apoio

www.aulasapoio.com - - Física - Movimento Circular
www.aulasapoio.com  - - Física -  Movimento Circularwww.aulasapoio.com  - - Física -  Movimento Circular
www.aulasapoio.com - - Física - Movimento CircularAulas Apoio

www.TutoresReforcoEscolar.Com.Br - Física - Movimento Circular
www.TutoresReforcoEscolar.Com.Br - Física -  Movimento Circularwww.TutoresReforcoEscolar.Com.Br - Física -  Movimento Circular
www.TutoresReforcoEscolar.Com.Br - Física - Movimento CircularManuela Mendes

www.aulasapoio.com.br -Física - Movimento Circular
www.aulasapoio.com.br  -Física -  Movimento Circularwww.aulasapoio.com.br  -Física -  Movimento Circular
www.aulasapoio.com.br -Física - Movimento CircularBárbara Cristina

www.CentroApoio.com - Física - Movimento Circular - Vídeo Aula
www.CentroApoio.com - Física - Movimento Circular - Vídeo Aulawww.CentroApoio.com - Física - Movimento Circular - Vídeo Aula
www.CentroApoio.com - Física - Movimento Circular - Vídeo AulaVídeo Aulas Apoio

12. rolamento torque e momento angular
12. rolamento torque e momento angular12. rolamento torque e momento angular
12. rolamento torque e momento angularleonardoenginer

Cap13 movimentocorposrigidos
Cap13 movimentocorposrigidosCap13 movimentocorposrigidos
Cap13 movimentocorposrigidosjperceu

Torque e segunda lei de Kepler
Torque e segunda lei de KeplerTorque e segunda lei de Kepler
Torque e segunda lei de KeplerMarcelo Franco

Movimento em 1_dimensao_-_prof_romero_tavares
Movimento em 1_dimensao_-_prof_romero_tavaresMovimento em 1_dimensao_-_prof_romero_tavares
Movimento em 1_dimensao_-_prof_romero_tavaresFernando Lucas

8 movimento circular uniforme
8  movimento circular uniforme8  movimento circular uniforme
8 movimento circular uniformedaniela pinto

Aula de física movimento, repouso, velocidade média
Aula de física  movimento, repouso, velocidade médiaAula de física  movimento, repouso, velocidade média
Aula de física movimento, repouso, velocidade médialuam1969

Dinami13
Dinami13Dinami13
Dinami13osenias

F128 exercicios resolvidos-cap_10_a
F128 exercicios resolvidos-cap_10_aF128 exercicios resolvidos-cap_10_a
F128 exercicios resolvidos-cap_10_aElisabete Freitas

Movimento Circular
Movimento CircularMovimento Circular
Movimento CircularMiky Mine

Aula 04 mecância - movimento circular uniforme
Aula 04   mecância - movimento circular uniformeAula 04   mecância - movimento circular uniforme
Aula 04 mecância - movimento circular uniformeJonatas Carlos

Apos eletro fisica
Apos eletro fisicaApos eletro fisica
Apos eletro fisicaresolvidos

04 Mecânica - Movimento Circular Uniforme
04 Mecânica - Movimento Circular Uniforme04 Mecânica - Movimento Circular Uniforme
04 Mecânica - Movimento Circular UniformeEletrons


Semelhante a 11. rotação (20)

03. movimento retilíneo
03. movimento retilíneo03. movimento retilíneo
03. movimento retilíneo

www.aulasdefisicaapoio.com - Física - Movimento Circular
www.aulasdefisicaapoio.com - Física -  Movimento Circularwww.aulasdefisicaapoio.com - Física -  Movimento Circular
www.aulasdefisicaapoio.com - Física - Movimento Circular

www.aulasapoio.com - - Física - Movimento Circular
www.aulasapoio.com  - - Física -  Movimento Circularwww.aulasapoio.com  - - Física -  Movimento Circular
www.aulasapoio.com - - Física - Movimento Circular

www.TutoresReforcoEscolar.Com.Br - Física - Movimento Circular
www.TutoresReforcoEscolar.Com.Br - Física -  Movimento Circularwww.TutoresReforcoEscolar.Com.Br - Física -  Movimento Circular
www.TutoresReforcoEscolar.Com.Br - Física - Movimento Circular

www.aulasapoio.com.br -Física - Movimento Circular
www.aulasapoio.com.br  -Física -  Movimento Circularwww.aulasapoio.com.br  -Física -  Movimento Circular
www.aulasapoio.com.br -Física - Movimento Circular

www.CentroApoio.com - Física - Movimento Circular - Vídeo Aula
www.CentroApoio.com - Física - Movimento Circular - Vídeo Aulawww.CentroApoio.com - Física - Movimento Circular - Vídeo Aula
www.CentroApoio.com - Física - Movimento Circular - Vídeo Aula

Cinematica
CinematicaCinematica
Cinematica

Física - Cinemática [Editável]
Física - Cinemática [Editável]Física - Cinemática [Editável]
Física - Cinemática [Editável]

12. rolamento torque e momento angular
12. rolamento torque e momento angular12. rolamento torque e momento angular
12. rolamento torque e momento angular

Cap13 movimentocorposrigidos
Cap13 movimentocorposrigidosCap13 movimentocorposrigidos
Cap13 movimentocorposrigidos

Torque e segunda lei de Kepler
Torque e segunda lei de KeplerTorque e segunda lei de Kepler
Torque e segunda lei de Kepler

Movimento em 1_dimensao_-_prof_romero_tavares
Movimento em 1_dimensao_-_prof_romero_tavaresMovimento em 1_dimensao_-_prof_romero_tavares
Movimento em 1_dimensao_-_prof_romero_tavares

8 movimento circular uniforme
8  movimento circular uniforme8  movimento circular uniforme
8 movimento circular uniforme

Aula de física movimento, repouso, velocidade média
Aula de física  movimento, repouso, velocidade médiaAula de física  movimento, repouso, velocidade média
Aula de física movimento, repouso, velocidade média

Dinami13
Dinami13Dinami13
Dinami13

F128 exercicios resolvidos-cap_10_a
F128 exercicios resolvidos-cap_10_aF128 exercicios resolvidos-cap_10_a
F128 exercicios resolvidos-cap_10_a

Movimento Circular
Movimento CircularMovimento Circular
Movimento Circular

Aula 04 mecância - movimento circular uniforme
Aula 04   mecância - movimento circular uniformeAula 04   mecância - movimento circular uniforme
Aula 04 mecância - movimento circular uniforme

Apos eletro fisica
Apos eletro fisicaApos eletro fisica
Apos eletro fisica

04 Mecânica - Movimento Circular Uniforme
04 Mecânica - Movimento Circular Uniforme04 Mecânica - Movimento Circular Uniforme
04 Mecânica - Movimento Circular Uniforme


Mais de leonardoenginer

Mais de leonardoenginer (15)

Sistemas construtivos _ pavimentos permeáveis
Sistemas construtivos _ pavimentos permeáveisSistemas construtivos _ pavimentos permeáveis
Sistemas construtivos _ pavimentos permeáveis

13. equilíbrio
13. equilíbrio13. equilíbrio
13. equilíbrio

10. colisões
10. colisões10. colisões
10. colisões

09. sistema de partículas
09. sistema de partículas09. sistema de partículas
09. sistema de partículas

08. conservação da energia
08. conservação da energia08. conservação da energia
08. conservação da energia

07. trabalho e energia cinética
07. trabalho e energia cinética07. trabalho e energia cinética
07. trabalho e energia cinética

06. força de atrito
06. força de atrito06. força de atrito
06. força de atrito

05. leis de newton
05. leis de newton05. leis de newton
05. leis de newton

04. movimento em duas e três dimensões
04. movimento em duas e três dimensões04. movimento em duas e três dimensões
04. movimento em duas e três dimensões

02. vetores e escalares
02. vetores e escalares02. vetores e escalares
02. vetores e escalares

01. medição
01. medição01. medição
01. medição

00. como resolver problemas de física
00. como resolver problemas de física00. como resolver problemas de física
00. como resolver problemas de física

Agronegócio
AgronegócioAgronegócio
Agronegócio

Nbr gerais1067
Nbr gerais1067Nbr gerais1067
Nbr gerais1067

Física1 09
Física1 09Física1 09
Física1 09


Último

APRENDA COMO USAR CONJUNÇÕES COORDENATIVAS
APRENDA COMO USAR CONJUNÇÕES COORDENATIVASAPRENDA COMO USAR CONJUNÇÕES COORDENATIVAS
APRENDA COMO USAR CONJUNÇÕES COORDENATIVASricardo644666

5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx
5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx
5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptxnelsontobontrujillo

Apostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdfApostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdflbgsouza

EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxEB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxIlda Bicacro

Power Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilPower Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilMariaHelena293800

Peça de teatro infantil: A cigarra e as formigas
Peça de teatro infantil: A cigarra e as formigasPeça de teatro infantil: A cigarra e as formigas
Peça de teatro infantil: A cigarra e as formigasBibliotecaViatodos

Tema de redação - A prática do catfish e seus perigos.pdf
Tema de redação - A prática do catfish e seus perigos.pdfTema de redação - A prática do catfish e seus perigos.pdf
Tema de redação - A prática do catfish e seus perigos.pdfAnaAugustaLagesZuqui

Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...
Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...
Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...marioeugenio8

Testes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdfTestes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdfCsarBaltazar1

Gramática - Texto - análise e construção de sentido - Moderna.pdf
Gramática - Texto - análise e construção de sentido - Moderna.pdfGramática - Texto - análise e construção de sentido - Moderna.pdf
Gramática - Texto - análise e construção de sentido - Moderna.pdfKelly Mendes

SQL Parte 1 - Criação de Banco de Dados.pdf
SQL Parte 1 - Criação de Banco de Dados.pdfSQL Parte 1 - Criação de Banco de Dados.pdf
SQL Parte 1 - Criação de Banco de Dados.pdfAndersonW5

"Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande""Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande"Ilda Bicacro

ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024
ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024
ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024azulassessoria9

Maio Laranja - Combate à violência sexual contra crianças e adolescentes
Maio Laranja - Combate à violência sexual contra crianças e adolescentesMaio Laranja - Combate à violência sexual contra crianças e adolescentes
Maio Laranja - Combate à violência sexual contra crianças e adolescentesMary Alvarenga

[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docx
[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docx[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docx
[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docxSílvia Carneiro

Aspectos históricos da educação dos surdos.pptx
Aspectos históricos da educação dos surdos.pptxAspectos históricos da educação dos surdos.pptx
Aspectos históricos da educação dos surdos.pptxprofbrunogeo95

1. Aula de sociologia - 1º Ano - Émile Durkheim.pdf
1. Aula de sociologia - 1º Ano - Émile Durkheim.pdf1. Aula de sociologia - 1º Ano - Émile Durkheim.pdf
1. Aula de sociologia - 1º Ano - Émile Durkheim.pdfaulasgege

Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...LuizHenriquedeAlmeid6

Regulamento do Festival de Teatro Negro - FESTIAFRO 2024 - 10ª edição - CEI...
Regulamento do Festival de Teatro Negro -  FESTIAFRO 2024 - 10ª edição -  CEI...Regulamento do Festival de Teatro Negro -  FESTIAFRO 2024 - 10ª edição -  CEI...
Regulamento do Festival de Teatro Negro - FESTIAFRO 2024 - 10ª edição - CEI...Eró Cunha

O que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaO que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaHenrique Santos


Último (20)

APRENDA COMO USAR CONJUNÇÕES COORDENATIVAS
APRENDA COMO USAR CONJUNÇÕES COORDENATIVASAPRENDA COMO USAR CONJUNÇÕES COORDENATIVAS
APRENDA COMO USAR CONJUNÇÕES COORDENATIVAS

5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx
5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx
5. EJEMPLOS DE ESTRUCTURASQUINTO GRADO.pptx

Apostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdfApostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdf

EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxEB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx

Power Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilPower Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantil

Peça de teatro infantil: A cigarra e as formigas
Peça de teatro infantil: A cigarra e as formigasPeça de teatro infantil: A cigarra e as formigas
Peça de teatro infantil: A cigarra e as formigas

Tema de redação - A prática do catfish e seus perigos.pdf
Tema de redação - A prática do catfish e seus perigos.pdfTema de redação - A prática do catfish e seus perigos.pdf
Tema de redação - A prática do catfish e seus perigos.pdf

Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...
Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...
Proposta de redação Soneto de texto do gênero poema para a,usos do 9 ano do e...

Testes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdfTestes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdf

Gramática - Texto - análise e construção de sentido - Moderna.pdf
Gramática - Texto - análise e construção de sentido - Moderna.pdfGramática - Texto - análise e construção de sentido - Moderna.pdf
Gramática - Texto - análise e construção de sentido - Moderna.pdf

SQL Parte 1 - Criação de Banco de Dados.pdf
SQL Parte 1 - Criação de Banco de Dados.pdfSQL Parte 1 - Criação de Banco de Dados.pdf
SQL Parte 1 - Criação de Banco de Dados.pdf

"Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande""Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande"

ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024
ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024
ATIVIDADE 1 - ENF - ENFERMAGEM BASEADA EM EVIDÊNCIAS - 52_2024

Maio Laranja - Combate à violência sexual contra crianças e adolescentes
Maio Laranja - Combate à violência sexual contra crianças e adolescentesMaio Laranja - Combate à violência sexual contra crianças e adolescentes
Maio Laranja - Combate à violência sexual contra crianças e adolescentes

[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docx
[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docx[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docx
[2.3.3] 100%_CN7_CAP_[FichaAvaliacao3].docx

Aspectos históricos da educação dos surdos.pptx
Aspectos históricos da educação dos surdos.pptxAspectos históricos da educação dos surdos.pptx
Aspectos históricos da educação dos surdos.pptx

1. Aula de sociologia - 1º Ano - Émile Durkheim.pdf
1. Aula de sociologia - 1º Ano - Émile Durkheim.pdf1. Aula de sociologia - 1º Ano - Émile Durkheim.pdf
1. Aula de sociologia - 1º Ano - Émile Durkheim.pdf

Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...

Regulamento do Festival de Teatro Negro - FESTIAFRO 2024 - 10ª edição - CEI...
Regulamento do Festival de Teatro Negro -  FESTIAFRO 2024 - 10ª edição -  CEI...Regulamento do Festival de Teatro Negro -  FESTIAFRO 2024 - 10ª edição -  CEI...
Regulamento do Festival de Teatro Negro - FESTIAFRO 2024 - 10ª edição - CEI...

O que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaO que é, de facto, a Educação de Infância
O que é, de facto, a Educação de Infância


11. rotação

  • 1. Versão preliminar 24 de setembro de 2002 Notas de Aula de Física 11. ROTAÇÃO .................................................................................................................... 2 AS VARIÁVEIS DA ROTAÇÃO.................................................................................................. 2 Posição angular ............................................................................................................ 2 Deslocamento angular .................................................................................................. 2 Velocidade angular ....................................................................................................... 3 Aceleração angular ....................................................................................................... 3 ROTAÇÃO COM ACELERAÇÃO ANGULAR CONSTANTE .............................................................. 3 AS VARIÁVEIS LINEARES E ANGULARES ................................................................................. 4 A posição ...................................................................................................................... 4 A velocidade escalar ..................................................................................................... 4 A aceleração ................................................................................................................. 4 ENERGIA CINÉTICA DE ROTAÇÃO.......................................................................................... 5 MOMENTO DE INÉRCIA ......................................................................................................... 5 Teorema dos eixos paralelos ........................................................................................ 6 Alguns exemplos de cálculo de momento de inércia .................................................... 7 TORQUE .......................................................................................................................... 10 A SEGUNDA LEI DE NEWTON PARA A ROTAÇÃO .................................................................... 11 TRABALHO, POTÊNCIA, E O TEOREMA DO TRABALHO - ENERGIA CINÉTICA............................... 12 SOLUÇÃO DE ALGUNS PROBLEMAS ..................................................................................... 13 02 ................................................................................................................................ 13 10 ................................................................................................................................ 13 12 ................................................................................................................................ 14 23 ................................................................................................................................ 14 34 ................................................................................................................................ 15 40 ................................................................................................................................ 15 42 ................................................................................................................................ 16 51 ................................................................................................................................ 17 73 ................................................................................................................................ 18 74 ................................................................................................................................ 19 75 ................................................................................................................................ 19 81 ................................................................................................................................ 20
  • 2. Prof. Romero Tavares da Silva 11. Rotação A cinemática dos corpos rígidos trata dos movimentos de translação e rotação. No movimento de translação pura todas as partes de um corpo sofrem o mesmo deslocamento linear. Por outro lado, no movimento de rotação pura as partes de um corpo descrevem trajetórias circulares cujos centros situam-se sobre uma mesma reta - chamada de eixo de rotação. No movimento de rotação pura todas as partes de um corpo sofrem o mesmo deslocamento angular. O movimento que se aproxima mais de uma situação real é aquele que incorpora tanto a translação quanto a rotação. As variáveis da rotação À semelhança do movimento de translação, para a análise da rotação utilizamos de parâmetros equivalentes a aqueles definidos anteriormente. Posição angular Quando um objeto de um formato arbitrário, tem uma trajetória circular em torno de um certo eixo, podemos definir algumas grandezas que descreverão esse movimento. Podemos marcar um dado ponto do objeto e analisar o seu movimento. A distância deste ponto ao eixo de rotação é chamado de raio r da trajetória. A sua trajetória descreve um arco de comprimento s . A posição angular associada ao arco e o raio é o ângulo θ . r s = rθ θ s ∴ θ = s r Deslocamento angular Quando um corpo está em rotação, ele está variando a sua posição angular de modo que num dado momento ela é definida pelo ângulo θ1 e num instante posterior é definida pelo ângulo θ2 , de modo que o deslocamento angular entre os instantes considerados é: θ2 θ1 ∆θ = θ2 - θ1 Cap 11 romero@fisica.ufpb.br 2
  • 3. Prof. Romero Tavares da Silva Velocidade angular A velocidade angular é a taxa com que a posição angular está variando; é a razão entre o deslocamento angular e o tempo necessário para fazer esse deslocamento. Definimos a velocidade angular média como: w = θ 2 − θ 1 ∆θ = t 2 − t1 ∆t Definimos a velocidade angular instantânea como: w = Lim ∆t → 0 ∆θ dθ = dt ∆t Aceleração angular Quando a velocidade angular de um corpo não é constante mas varia no tempo com uma certa taxa, esse corpo terá uma aceleração angular. Definimos a aceleração angular média como: α = w 2 − w 1 ∆w = t 2 − t1 ∆t Definimos a aceleração angular instantânea como: α = Lim ∆t → 0 ∆w dw = dt ∆t Rotação com aceleração angular constante À semelhança do movimento de translação com aceleração constante, as equações para rotação são obtidas integrando-se a equação de movimento: α= dw = cons tan te dt ∫ dw = w 0 + α ∫ dt ⇒ w = w 0 + αt e também: w= dθ dt ⇒ (1) ∫ dθ = θ 0 + ∫ w dt = θ 0 + ∫ (w 0 + αt )dt ou seja: θ = θ 0 + w 0 ∫ dt + α ∫ dt Cap 11 αt2 ⇒ θ = θ 0 + w 0t + 2 romero@fisica.ufpb.br (2) 3
  • 4. Prof. Romero Tavares da Silva A velocidade angular média foi definida de modo que: w = θ −θ0 t ⇒ θ = θ0 + w t mas quando estamos analisando o movimento com aceleração constante, também podemos definir a velocidade angular média como: w = w + w0 2 e usando essa equação na anterior, temos que: w + w0  w + w0 w − w0  θ = θ0 +  t = θ0 +     2   2  α  ou seja: 2 w 2 = w 0 + 2α (θ − θ 0 ) (3) As variáveis lineares e angulares A posição Ao analisarmos o movimento de rotação de um objeto o parâmetro que descreve o deslocamento espacial é s=rθ A velocidade escalar Quando observamos os corpos rígidos, a rotação se faz com raio constante, ou seja: cada ponto observado mantém uma distância constante ao eixo de rotação. Desse modo: v= ds dθ =r dt dt ⇒ v =rw onde v é a velocidade linear de um certo ponto do corpo e w é a velocidade angular desse ponto considerado. Na realidade, w é a velocidade angular do corpo por inteiro. A aceleração De maneira equivalente, a aceleração de uma dado ponto de um corpo é definida como: a= Cap 11 dv dw =r dt dt ⇒ romero@fisica.ufpb.br a = rα 4
  • 5. Prof. Romero Tavares da Silva Essa aceleração é também conhecida como aceleração tangencial, pois dá conta da variação do módulo da velocidade. Como a velocidade é tangencial à curva, para que o seu módulo varie é necessário uma aceleração nesta direção. Com a definição dessa aceleração, temos agora dois tipos de aceleração no movimento circular: a aceleração tangencial e a aceleração radial (ou centrípeta), ou seja: ! ! ! a = aT + aR onde   aT = α r    v2 aR = = w 2r  r  Energia cinética de rotação Vamos considerar um conjunto de N partículas, cada uma com massa mi e velo! cidade v i girando em torno de um mesmo eixo do qual distam ri . A energia cinética deste sistema é: N 1 N 1 1 N 1 2 K = ∑ m i v i2 = ∑ m i (w r i ) =  ∑ m i r i 2  w 2 = I w 2   i =1 2 i =1 2  2  i =1 2 onde ri é a distância de cada partícula ao eixo, w a velocidade angular das partículas em torno do eixo considerado e definimos o momento de inércia I do conjunto de partículas como: N I = ∑ mi ri 2 i =1 Vamos usar a definição de momento inércia principalmente para calcular a energia cinética de rotação de corpos rígidos. Quando uma roda está girando em torno do seu eixo, as diversas partes da roda se movem com velocidade diferentes, mas todas as suas partes têm a mesma velocidade angular. Daí a importância da definição do momento de inércia para computar a energia cinética associada ao movimento de rotação de um sistema de partículas ou um corpo rígido. Momento de inércia Se dividirmos um corpo rígido em pequenas partes, cada parte com uma massa ∆mi , podemos em tese calcular o momento de inércia deste corpo usando a equação anteriormente apresentada para um sistema de partículas: N I = ∑ r i 2 ∆m i i =1 Se aumentarmos essa subdivisão de modo que aqueles elementos de massa ∆mi se transformem em grandezas diferencias dm , poderemos identificar como: N I = Lim ∑ r i 2 ∆m i = ∫ r 2 dm ∆m → 0 i 1 = Cap 11 romero@fisica.ufpb.br 5
  • 6. Prof. Romero Tavares da Silva onde essa é uma integral simbólica que significa a integração sobre todo o volume do corpo rígido considerado, seja ele de uma, duas ou três dimensões. Teorema dos eixos paralelos Se conhecermos o momento de inércia de um corpo em relação a um eixo qualquer que passe por seu centro de massa, podemos inferir o momento de inércia desse corpo em relação a qualquer eixo paralelo ao primeiro eixo considerado. Se a distância entre os dois eixos for H , a massa do corpo for M e ICM for o seu momento de inércia em relação a um eixo que passa pelo centro de massa, teremos o momento de inércia I mencionado: I = ICM + M H2 Para demonstrar essa equação vamos considerar um corpo de um formato qualquer, como no desenho a seguir. O momento de inércia em relação ao eixo perpendicular ao papel, que cruza com a origem do referencial (xy) e que passa pelo centro de massa é ICM I CM = ∫ R 2 dm onde dm é um elemento de massa (representado pelo pequeno círculo) localizado pelo ! vetor posição R . y' y ! ! ! R = r +H ! R ! R = iˆx + ˆy j ! H = iˆa + ˆb j ! ˆ r = i (x − a ) + ˆ(y − b ) j ! H ! r x' x Para calcular o outro momento de inércia vamos considerar um segundo referencial (x'y') e um segundo eixo que passe pela origem desse referencial e seja perpendicular ao papel. O momento de inércia em relação a esse segundo eixo é: [ ] I = ∫ r 2 dm = ∫ (x − a ) + (y − b ) dm = ∫ [(x 2 + y 2 ) + (a 2 + b 2 ) − 2(ax + by )]dm Mas Cap 11 2 2 2 2 2 ∫ (x + y )dm = ∫ R dm = I CM romero@fisica.ufpb.br 6
  • 7. Prof. Romero Tavares da Silva 2 2 2 2 ∫ (a + b )dm = ∫ H dm = MH ∫ 2ax dm = 2a ∫ x dm = 2a X CM M = 0 ∫ 2by dm = 2b ∫ y dm = 2b YCM M = 0 onde nas duas últimas equações utilizamos a premissa inicial que o centro de massa seria escolhido como origem do referencial, e desse modo XCM = YCM = 0 . Coletando os resultados das últimas equações, encontramos que: I = ICM + M H2 Alguns exemplos de cálculo de momento de inércia a. Momento de inércia de um bastão fino de massa M e comprimento L em relação a um eixo perpendicular ao bastão e que passa por seu centro de massa. I = ∫ r 2 dm dx Vamos considerar a fatia dx , distante x da origem, que contém uma massa dm . -L/2 Podemos usar a proporção: dm dx = M L ⇒ x M  dm =   dx L +L / 2 M +L / 2 2 M x3 I = ∫ x dm = ∫ x dx = L 3 L −L / 2 −L / 2 b. L/2 x +L / 2 ML2 = 12 2 −L / 2 Momento de inércia de um anel de raio R e massa M , em relação a um eixo que passa pelo centro, perpendicular ao plano do anel. I = ∫ r 2 dm Vamos considerar o pedaço de anel limitado pelo ângulo dθ , que contém uma θ Vamos considerar o pedaço de anel limitado pelo ângulo dθ , que faz um ângulo θ com a horizontal e que contém uma massa dm . Podemos usar a proporção: dm dθ = M 2π Cap 11 ⇒ dθ Anel de raio R M dm =   dθ  2π  romero@fisica.ufpb.br 7
  • 8. Prof. Romero Tavares da Silva I = ∫ r dm 2 c. 2 M  MR 2π I = ∫R  dθ  = ∫ dθ 2π 0 0  2π  2π ⇒ 2 ∴ I = MR 2 Momento de inércia de um anel de raio R e massa M , em relação a um eixo que passa por um diâmetro qualquer. I = ∫ r 2 dm r A distância r de um elemento de massa dm ao eixo é: r = R cosθ dθ θ O elemento de massa dm e o ângulo dθ que limita essa massa se relacionam como: dm dθ = M 2π ⇒ M dm =   2π I = ∫ r 2 dm   dθ  Anel de raio R 2 2π 2 M  MR 2π 2 I = ∫ (R cos θ )  dθ  = ∫ cos θ dθ 2π 0 0  2π  ⇒ Mas cos 2 θ = 1 + cos 2θ 2 ⇒ MR 2 2π I= 1 2π  1 2π  dθ + ∫ cos 2θ dθ   ∫ 20 2 0  ou seja MR 2 I= 2π d. 1   θ 2  2π 0 1 sen 2θ + 2 2 2π 0 2  MR 2  {π } ∴ I = MR = 2π 2   Momento de inércia de um cilindro anular em torno do eixo central. O cilindro tem raio interno R1 , raio externo R2 , comprimento L e massa M . I = ∫ r 2 dm Vamos considerar uma casca cilíndrica de raio r , espessura dr e comprimento L.. O volume dV dessa casca é dV = (2π r L) dr A massa dm contida nessa casca é: dm = ρ dV logo Cap 11 dm = 2π L ρ r dr romero@fisica.ufpb.br 8
  • 9. Prof. Romero Tavares da Silva I = ∫ r 2 dm = ∫ r 2 [2πLρ rdr ] = 2πρL ∫ r 3 dr = 2πρL R2 R2 R1 R1 R 24 − R14 4 Mas V = π L(R 22 − R12 ) ⇒ ρ= M M = V π L(R 22 − R12 ) então R 24 − R14 M I =πL ⇒ 2 π L(R 22 − R12 ) e. I= M 2 (R 2 + R12 ) 2 Momento de inércia de um cilindro sólido de massa M , raio a e comprimento L em relação ao diâmetro central z z r dm Eixo Eixo I = ∫ R 2 dm dm = ρ dV = z M M dV = dV π a 2L V r O elemento de massa dm está limitado pelo ângulo dθ e dista R do eixo , que no desenho está na horizontal. θ z R Eixo R 2 = r ' 2 +z 2 r' r ' = r sen θ θ z dV = (rdθ )(dr )(dz ) r R r' I = ∫ ∫ ∫ (r ' 2 + z 2 )[ρ (r dθ dr dz )] +L / 2 a 2π −L / 2 0 0 I = ρ ∫ dθ ∫ r dr ∫ (r 2 sen 2 θ + z 2 ) = ρ ∫ sen 2 θ dθ ∫ r 3 dr ∫ dz + ρ ∫ dθ ∫ r dr ∫ z 2 dz dz 2π +L / 2 2π a +L / 2 2π a +L / 2 0 Cap 11 a 0 −L / 2 0 0 −L / 2 0 0 −L / 2 romero@fisica.ufpb.br 9
  • 10. Prof. Romero Tavares da Silva Mas sen 2 θ = 1 − cos 2θ 2 logo 2π 1 2π 1 2π 1 1 2 ∫ sen θ dθ = 2 ∫ dθ + 2 ∫ cos 2θ dθ = 2 2π − 2 2 sen 2θ 0 0 0 2π 0 =π ou seja:  a4 I = ρ (π )  4    a2 (L ) + ρ (2π )   2    a 2 L2  I = ρπa 2 L  4 + 12      1 L3   3 4  ⇒  ρπLa 4 ρπa 2 L3 + =  4 12  I= Ma 2 ML2 + 4 12 Torque ! ! Define-se o troque τ produzido pela força F quando ela atua sobre uma partícula como sendo o produto vetorial dessa força pelo vetor posição da partícula: ! F ! ! ! τ = r ×F M Se no exemplo da figura ao lado de! r finirmos o plano da folha de papel com sendo x - y o torque estará ao longo do eixo z o e será um vetor saindo da folha Convenção para simbolizar um vetor saindo perpendicular à folha. Convenção para simbolizar um vetor entrando perpendicular à folha. y ! F Nesse exemplo ao lado, em particular, o resultado do produto vetorial é ! ! ! ˆ τ = r × F = k (r F sen θ ) onde τ = r F senθ = r F⊥ θ F⊥ F|| ! r x Podemos perceber que apenas a ! componente F⊥ da força F é quem contribui para o torque. Cap 11 romero@fisica.ufpb.br 10
  • 11. Prof. Romero Tavares da Silva y Podemos visualizar o resultado do produto vetorial de uma maneira equivalente à anterior, ou seja: ! ! ! ˆ τ = r × F = k (r F sen θ ) onde ! F ! r τ = r F senθ = r⊥ F θ r|| r⊥ = braço de alavanca r|| = linha de ação x r⊥ A segunda Lei de Newton para a rotação A segunda Lei de Newton toma uma forma peculiar quando aplicada aos movimentos que envolvem rotação. Se fizermos a decomposição da força aplicada a uma partícula segundo as suas componentes perpendicular e paralela ao vetor posição dessa partícula, teremos: ! ! F = ma F|| = m a|| e F⊥ = m a⊥ Mas, quando consideramos o torque associado a essa força, temos: τ = r F⊥ = m r a⊥ = m r ( r α ) = ( m r2 ) α e o torque toma a forma: τ=Iα onde I é o momento de inércia da partícula considerada. Se tivermos N partículas girando em torno de um eixo cada uma delas sob a ação de uma força, teremos um torque associado à essa força, onde: ! N ! ! N τ = ∑ τ i = ∑ r i × Fi i =1 Mas i =1 τ = Σ ri Fi⊥ = Σ ri mi ai⊥ = Σ ri mi ( ri α ) = Σ ( mi ri2) α τ=Iα Cap 11 romero@fisica.ufpb.br 11
  • 12. Prof. Romero Tavares da Silva Trabalho, potência, e o teorema do trabalho - energia cinética dW que: Para calcular o trabalho elementar ! executado por uma força F temos ! F ! dr ! ! dW = F ⋅ dr = F⊥ dr = F⊥ r dθ dW = τ dθ dθ θf W if = ∫ τ dθ ! r θi Mas τ = Iα = I dw dt e dθ  dw  τ dθ =  I = I w dw  dθ = (Idw ) dt  dt  ou seja: θf wf i i w2 W if = ∫ τ dθ = I ∫ I w dw = I 2 w θ wf ⇒ W if = wi 1 1 I w f2 − I w i2 = K f − K i 2 2 ! Para calcular a potência P associada à atuação da força F , devemos considerar que: dW = τ dθ e também que: dW dθ P= =τ ⇒ P = τw dt dt Cap 11 romero@fisica.ufpb.br 12
  • 13. Prof. Romero Tavares da Silva Solução de alguns problemas Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 02 Durante um intervalo de tempo t , a turbina de um gerador gira um ângulo θ = a t + b t3 - c t4 , onde a , b e c são constantes. a) Determine a expressão para sua velocidade angular. w= dθ = a + 3bt 2 − 4ct 3 dt b) Determine a expressão para sua aceleração angular. α= dw = 6bt − 12ct 2 dt Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 10 Uma roda tem oito raios de 30cm . Está montada sobre um eixo fixo e gira a 2,5rev/s . Você pretende atirar uma flecha de 20cm de comprimento através da roda, paralelamente ao eixo, sem que a flecha colida com qualquer raio. Suponha que tanto a flecha quanto os raios são muito finos. a) Qual a velocidade mínima que a flecha deve ter? r = 30cm = 0,30m w = 2,5rev/s = 2,5 . 2πrad/s L = 20cm = 0,20m A flecha vai atravessar a roda usando as "fatias" de vazio entre dois raios. A distância angular entre dois raios é de 2π/8 radianos. Quando a roda gira, os raios se movem e depois de um certo tempo t0 um raio passa a ocupar a posição do raio adjacente. Nesse tempo, cada raio "varre" totalmente o espaço entre a sua posição inicial e a posição do raio adjacente e nesse movimento se desloca de θ0 = 2π/8 radianos . É precisamente esse tempo que dispõe a flecha para atravessar a roda. θ 0 = wt 0 ∴ t0 = θ0 w A flecha tem comprimento L , e dispõe de um tempo t0 para atravessar a roda, logo: L Lw L = vt 0 ⇒ v = = 4,0m/s = t0 θ0 Cap 11 romero@fisica.ufpb.br 13
  • 14. Prof. Romero Tavares da Silva b) A localização do ponto em que você mira, entre o eixo e a borda, tem importância? Em caso afirmativo, qual a melhor localização? Não tem importância a distância do eixo onde se mira, pois sempre teremos disponível o mesmo ângulo. Se perto da borda dispomos de um espaço linear maior, mas a velocidade linear da roda também é maior. Se mirarmos perto do eixo teremos um espaço linear menor, mas a velocidade linear da roda também é menor. Em suma, a velocidade angular é a mesma para todos os pontos. Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 12 Um prato de toca-discos, rodando a 33 1/3 rev/min , diminui e pára 30s após o motor ser desligado. a) Determine a sua aceleração angular (uniforme) em rev/min2 . w0 = 33,33rev/min t = 30s = 0,5min w=0 w = w 0 + αt ⇒ α= w −w0 w = − 0 = -66,66rev/min2 t t b) Quantas revoluções o motor realiza neste intervalo? θ = w 0t + αt 2 =8,33rev 2 Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 23 Um disco gira em torno de um eixo fixo, partindo do repouso, com aceleração angular constante, até alcançar a rotação de 10rev/s . Depois de completar 60 revoluções , a sua velocidade angular é de 15rev/s . θ2 = 60rev w2 = 15rev/s w0 = 0 w1 = 10rev/s a) Calcule a aceleração angular. w = w + 2αθ 2 2 2 1 2 w 2 − w 12 = 1,02rev/s2 ⇒ α= 2θ b) Calcule o tempo necessário para completar as 60 revoluções . w 2 = w 1 + αt 2 Cap 11 ⇒ t2 = romero@fisica.ufpb.br w 2 − w1 = 4,80s α 14
  • 15. Prof. Romero Tavares da Silva c) Calcule o tempo necessário para alcançar a rotação de 10rev/s . w 1 = w 0 + αt 1 ⇒ t1 = w1 − w 0 = 9,61s α d) Calcule o número de revoluções desde o repouso até a velocidade de 10rev/s . 2 w 12 = w 0 + 2αθ 1 ⇒ θ1 = 2 w 12 − w 0 = 48,07rev 2α Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 34 Uma certa moeda de massa M é colocada a uma distância R do centro de um prato de um toca discos. O coeficiente de atrito estático é µE . A velocidade angular do toca discos vai aumentando lentamente até w0 , quando, neste instante, a moeda escorrega para fora do prato. Determine w0 em função das grandezas M , R , g e µE . ! ! ! ! R Fa + P + N = ma P − N = 0    F = ma  a Fa = µE N = µE m g Mas ma = m ou seja: ⇒ a = µE g (w R ) v 2 =m 0 = mw 0 R R R 2 2 ! Fa ! N ! P a = w02 R = µE g w0 = µE g R Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 40 Um carro parte do repouso e percorre uma trajetória circular de 30m de raio. Sua velocidade aumenta na razão constante de 0,5m/s2 . a) Qual o módulo da sua aceleração linear resultante , depois de 15s ? ! ! ! a = aT + aR Cap 11 onde   aT = α r    v2 = w 2r aR = r  romero@fisica.ufpb.br ! aT ! v ! aR 15
  • 16. Prof. Romero Tavares da Silva aT = α r ⇒ α= aT 1 = = 0,0166rad / s 2 r 60 a R = w 2 r = (w 0 + αt ) r = 1,875m/s2 2 aT = 0,5m/s2 w0 = 0 t = 15s r = 30m 2 a = aR + aT2 = 1,94m/s2 b) Que ângulo o vetor aceleração resultante faz com o vetor velocidade do carro nesse instante? ! a a tan θ = R = 3,75 aT θ θ = 75,060 Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 42 Quatro polias estão conectadas por duas correias conforme mostrado na figura a seguir. A polia A ( rA = 15cm ) é a polia motriz e gira a 10rad/s . A polia B ( rB = 10cm ) está conectada à A pela correia 1 . A polia B' ( rB' = 5cm ) é concêntrica à B e está rigidamente ligada à ela. A polia C ( rC = 25cm ) está conectada à polia B' pela correia 2. a) Calcule a velocidade linear de um ponto na correia 1. wA = 10rad/s rA = 15cm = 0,15m rB = 10cm = 0,10m rB' = 5cm = 0,05m rC = 25cm = 0,25m Correia 1 rA rB Polia B rB' Polia A vA = wA rA = 10 . 0,15 = 1,5 m/s b) Calcule a velocidade angular da polia B. Correia 2 Polia C vA = vB = wB rB rC wB = vA r = w A A =15rad/s rB rB c) Calcule a velocidade angular da polia B'. wB' = wB = 15rad/s Cap 11 romero@fisica.ufpb.br 16
  • 17. Prof. Romero Tavares da Silva d) Calcule a velocidade linear de um ponto na correia 2. vB' = wB' rB' = wB rB' = 15 . 0,05 = 0,75m/s e) Calcule a velocidade angular da polia C. v B ' = v C = w C rC ⇒ v B' w B rB' =3rad/s = rC rC wC = Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 51 Duas partículas de massa m cada uma, estão ligadas entre si e a um eixo de rotação em O , por dois bastões delgados de comprimento L e massa M cada um, conforme mostrado na figura a seguir. O conjunto gira em torno do eixo de rotação com velocidade angular w . a) Determine algebricamente a expressão para o momento de inércia do conjunto em relação a O . Já foi calculado anteriormente que o w momento de inércia de um bastão fino de massa M e comprimento L em L m relação a um eixo perpendicular ao bastão e que passa por seu centro de massa, vale ML2/12 . L m Por outro lado, o teorema dos eixos paralelos diz que: se a distância entre os dois eixos for H , a massa do corpo Eixo (perpendicular à folha ) for M e ICM for o seu momento de inércia em relação a um eixo que passa pelo centro de massa, teremos o momento de inércia I mencionado: I = ICM + M H2 Vamos calcular o momento de inércia de cada componente desse conjunto: I1 = Momento de inércia da partícula mais afastada. I1 = M ( 2L )2 = 4 m L2 I2 = Momento de inércia do bastão mais afastado. A distância do centro de massa desse bastão até o eixo vale 3L/2 , logo: 2 ML2 28  3L  I2 = ML2 + M  = 12 12  2  I3 = Momento de inércia da partícula mais próxima. I3 = M ( L )2 = m L2 Cap 11 romero@fisica.ufpb.br 17
  • 18. Prof. Romero Tavares da Silva I4 = Momento de inércia do bastão mais próximo. A distância do centro de massa desse bastão até o eixo vale L/2 , logo: 2 ML2 4 L I4 = ML2 + M  = 12 2 12  Finalmente: I = I 1 + I 2 + I 3 + I 4 = 4mL2 + I = 5mL2 + 28 4 ML2 + mL2 + ML2 12 12 8 ML2 3 b) Determine algebricamente a expressão para a energia cinética de rotação do conjunto em relação a O . K = 1 2 5 4  I w =  m + M  w 2 L2 2 3  2 Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 73 Numa máquina de Atwood, um bloco tem massa 500g e o outro 460g . A polia, que está montada sobre um suporte horizontal sem atrito, tem um raio de 5cm . Quando ela é solta, o bloco mais pesado cai 75cm em 5s . A corda não desliza na polia. a) Qual a aceleração de cada bloco? m1 = 500g = 0,5kg m2 = 460g = 0,46kg R = 5cm = 0,05m v0 = 0 h = 75cm = 0,75m t = 5s at 2 h = v 0t + 2 2h a = 2 = 0,06m/s2 t ⇒ b) Qual a tensão na corda que suporta o bloco mais pesado? ! ! ! p1 + T1 = m1a1 ⇒ p1 − T1 = m1a ! F1 ! F2 ! T1 m1 ! T2 ! p1 T1 = p1 - m1 a = m1 (g - a) = 4,87N c) Qual a tensão na corda que suporta o bloco mais leve? ! ! ! p2 + T2 = m2 a2 m2 ! p2 ⇒ T2 − p 2 = m 2 a T2 = p1 + m1 a = m2 (g + a) = 4,93N Cap 11 romero@fisica.ufpb.br 18
  • 19. Prof. Romero Tavares da Silva d) Qual a aceleração angular da polia? a =αr ⇒ α= a = 1,2rad/s2 r e) Qual o seu momento de inércia? τ=Iα I= (T 1 ⇒ F1 r - F2 r = I α − T 2 )r = 0,0141kg.m2 α Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 74 A figura a seguir mostra dois blocos de massa m suspensos nas extremidades de uma haste rígida, de peso desprezível, de comprimento L = L1 + L2 , com L1 = 20cm e L2 = 80cm . A haste é mantida na posição horizontal e então solta. Calcule a aceleração dos dois blocos quando eles começam a se mover. L1 = 20cm = 0,2m L2 = 80cm = 0,8m L1 L2 ! FC τ=Iα m g L2 - m g L1 = I α ! FE Mas ! FD I = mL2 + mL2 1 2 Logo mg (L2 − L1 ) = m (L2 + L2 )α 1 2  L − L1  2 ⇒ α =  22  L + L2  g = 8,64rad/s  1   2  a1 = −α L1 = −1,72m / s 2  2 a 2 = +α L2 = +6,91m / s Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 75 Dois blocos idênticos, de massa M cada uma, estão ligados por uma corda de massa desprezível, que passa por uma polia de raio R e de momento de inércia I . A corda não desliza sobre a polia; desconhece-se existir ou não atrito entre o bloco e a mesa; não há atrito no eixo da polia. Quando esse sistema é liberado, a polia gira de um ângulo θ num tempo t , e a aceleração dos blocos é constante Cap 11 romero@fisica.ufpb.br 19
  • 20. Prof. Romero Tavares da Silva a) Qual a aceleração angular da polia? α t2 θ = w 0t + 2 ⇒ α= 2θ t2 ! N b) Qual a aceleração dos dois blocos? a =αR = 2θ R t2 F1 = P1 − m a ! F2 R, I ! F1 ! P2 c) Quais as tensões na parte superior e inferior da corda? Todas essas respostas devem ser expressas em função de M , I , R , θ , g e t . ! ! ! P1 + T1 = m a1 ! T2 M ! T1 M ⇒ ⇒ P1 − F1 = ma ! P1 F1 = m (g − a ) 2θ R   F1 = m  g − 2  t   τ = Iα F1R − F2 R = Iα ⇒ F2 = mg − ∴ F2 = F1 − I α R 2θ  I  mR +  2  t  R Capítulo 11 - Halliday, Resnick e Walker - 4a. edição 81 Um bastão fino de comprimento L e massa m está suspenso livremente por uma de suas extremidades. Ele é puxado lateralmente para oscilar como um pêndulo, passando pela posição mais baixa com uma velocidade angular w . a) Calcule a sua energia cinética ao passar por esse ponto. O momento de inércia de uma haste em relação a um eixo perpendicular que passe por sua extremidade é: h I= 2 mL 3 A energia cinética tem a forma: K = Cap 11 1 2 mw 2 L2 Iw = 2 6 romero@fisica.ufpb.br 20
  • 21. Prof. Romero Tavares da Silva b) A partir desse ponto, qual a altura alcançada pelo seu centro de massa? Despreze o atrito e a resistência do ar. Usando a conservação da energia mecânica, encontramos que: KI = UF Cap 11 ⇒ Iw2 1 w 2 L2 I w 2 = mgh ∴ h = = 2 2mg 6g romero@fisica.ufpb.br 21
