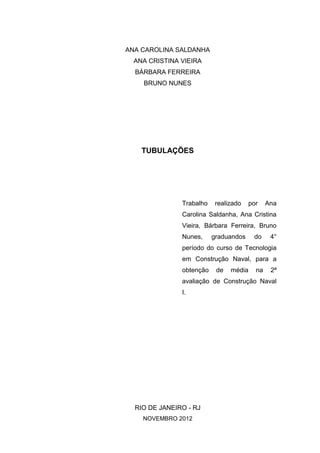

ANA CAROLINA SALDANHA
ANA CRISTINA VIEIRA
BÁRBARA FERREIRA
BRUNO NUNES
TUBULAÇÕES
RIO DE JANEIRO - RJ
NOVEMBRO 2012
ANA CAROLINA SALDANHA
ANA CRISTINA VIEIRA
BÁRBARA FERREIRA
BRUNO NUNES
TUBULAÇÕES
RIO DE JANEIRO - RJ
NOVEMBRO 2012
Trabalho realizado por Ana Carolina Saldanha, Ana Cristina Vieira, Bárbara Ferreira, Bruno Nunes, graduandos do 4° período do curso de Tecnologia em Construção Naval, para a obtenção de média na 2ª avaliação de Construção Naval I.

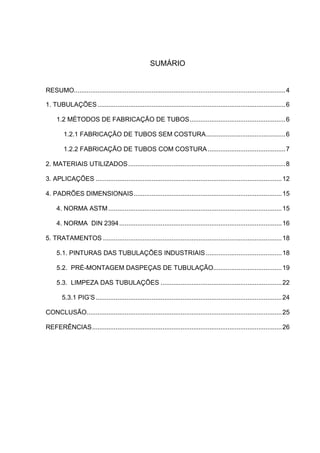

SUMÁRIO
RESUMO..................................................................................................................... 4
1. TUBULAÇÕES ........................................................................................................ 6
1.2 MÉTODOS DE FABRICAÇÃO DE TUBOS ..................................................... 6
1.2.1 FABRICAÇÃO DE TUBOS SEM COSTURA ............................................ 6
1.2.2 FABRICAÇÃO DE TUBOS COM COSTURA ........................................... 7
2. MATERIAIS UTILIZADOS ....................................................................................... 8
3. APLICAÇÕES ....................................................................................................... 12
4. PADRÕES DIMENSIONAIS .................................................................................. 15
4. NORMA ASTM ................................................................................................ 15
4. NORMA DIN 2394 .......................................................................................... 16
5. TRATAMENTOS ................................................................................................... 18
5.1. PINTURAS DAS TUBULAÇÕES INDUSTRIAIS .......................................... 18
5.2. PRÉ-MONTAGEM DASPEÇAS DE TUBULAÇÃO...................................... 19
5.3. LIMPEZA DAS TUBULAÇÕES ................................................................... 22
5.3.1 PIG’S ....................................................................................................... 24
CONCLUSÃO ............................................................................................................ 25
REFERÊNCIAS ......................................................................................................... 26
4

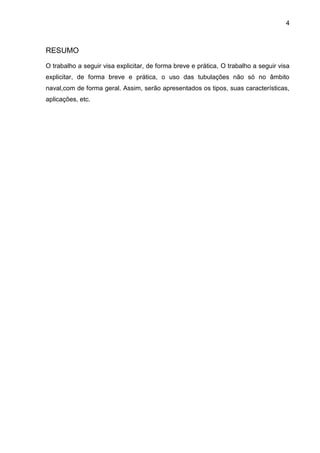

RESUMO
O trabalho a seguir visa explicitar, de forma breve e prática, O trabalho a seguir visa explicitar, de forma breve e prática, o uso das tubulações não só no âmbito naval,com de forma geral. Assim, serão apresentados os tipos, suas características, aplicações, etc.
5

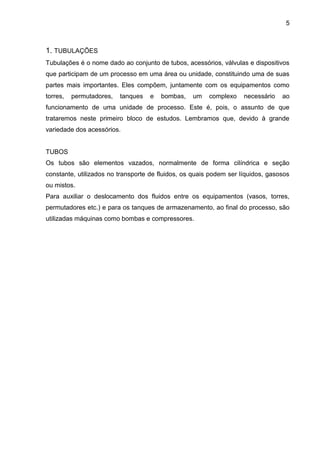

1. TUBULAÇÕES
Tubulações é o nome dado ao conjunto de tubos, acessórios, válvulas e dispositivos que participam de um processo em uma área ou unidade, constituindo uma de suas partes mais importantes. Eles compõem, juntamente com os equipamentos como torres, permutadores, tanques e bombas, um complexo necessário ao funcionamento de uma unidade de processo. Este é, pois, o assunto de que trataremos neste primeiro bloco de estudos. Lembramos que, devido à grande variedade dos acessórios.
TUBOS
Os tubos são elementos vazados, normalmente de forma cilíndrica e seção constante, utilizados no transporte de fluidos, os quais podem ser líquidos, gasosos ou mistos.
Para auxiliar o deslocamento dos fluidos entre os equipamentos (vasos, torres, permutadores etc.) e para os tanques de armazenamento, ao final do processo, são utilizadas máquinas como bombas e compressores.
6

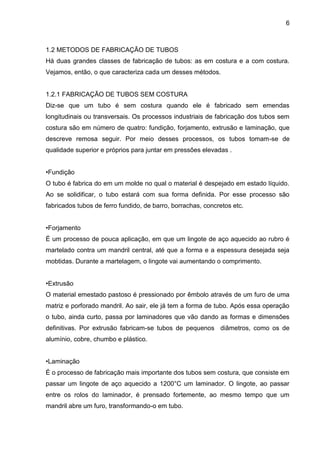

1.2 METODOS DE FABRICAÇÃO DE TUBOS
Há duas grandes classes de fabricação de tubos: as em costura e a com costura. Vejamos, então, o que caracteriza cada um desses métodos.
1.2.1 FABRICAÇÃO DE TUBOS SEM COSTURA
Diz-se que um tubo é sem costura quando ele é fabricado sem emendas longitudinais ou transversais. Os processos industriais de fabricação dos tubos sem costura são em número de quatro: fundição, forjamento, extrusão e laminação, que descreve remosa seguir. Por meio desses processos, os tubos tomam-se de qualidade superior e próprios para juntar em pressões elevadas .
•Fundição
O tubo é fabrica do em um molde no qual o material é despejado em estado líquido. Ao se solidificar, o tubo estará com sua forma definida. Por esse processo são fabricados tubos de ferro fundido, de barro, borrachas, concretos etc.
•Forjamento
É um processo de pouca aplicação, em que um lingote de aço aquecido ao rubro é martelado contra um mandril central, até que a forma e a espessura desejada seja mobtidas. Durante a martelagem, o lingote vai aumentando o comprimento.
•Extrusão
O material emestado pastoso é pressionado por êmbolo através de um furo de uma matriz e porforado mandril. Ao sair, ele já tem a forma de tubo. Após essa operação o tubo, ainda curto, passa por laminadores que vão dando as formas e dimensões definitivas. Por extrusão fabricam-se tubos de pequenos diâmetros, como os de alumínio, cobre, chumbo e plástico.
•Laminação
É o processo de fabricação mais importante dos tubos sem costura, que consiste em passar um lingote de aço aquecido a 1200°C um laminador. O lingote, ao passar entre os rolos do laminador, é prensado fortemente, ao mesmo tempo que um mandril abre um furo, transformando-o em tubo.
7

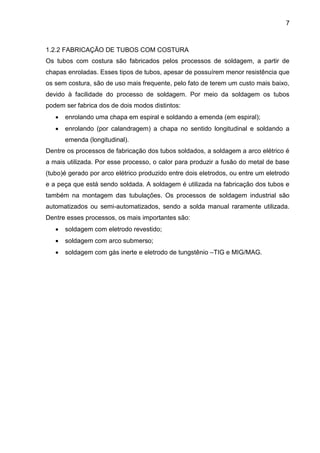

1.2.2 FABRICAÇÃO DE TUBOS COM COSTURA
Os tubos com costura são fabricados pelos processos de soldagem, a partir de chapas enroladas. Esses tipos de tubos, apesar de possuírem menor resistência que os sem costura, são de uso mais frequente, pelo fato de terem um custo mais baixo, devido à facilidade do processo de soldagem. Por meio da soldagem os tubos podem ser fabrica dos de dois modos distintos:
 enrolando uma chapa em espiral e soldando a emenda (em espiral);
 enrolando (por calandragem) a chapa no sentido longitudinal e soldando a emenda (longitudinal).
Dentre os processos de fabricação dos tubos soldados, a soldagem a arco elétrico é a mais utilizada. Por esse processo, o calor para produzir a fusão do metal de base (tubo)é gerado por arco elétrico produzido entre dois eletrodos, ou entre um eletrodo e a peça que está sendo soldada. A soldagem é utilizada na fabricação dos tubos e também na montagem das tubulações. Os processos de soldagem industrial são automatizados ou semi-automatizados, sendo a solda manual raramente utilizada. Dentre esses processos, os mais importantes são:
 soldagem com eletrodo revestido;
 soldagem com arco submerso;
 soldagem com gás inerte e eletrodo de tungstênio –TIG e MIG/MAG.
8

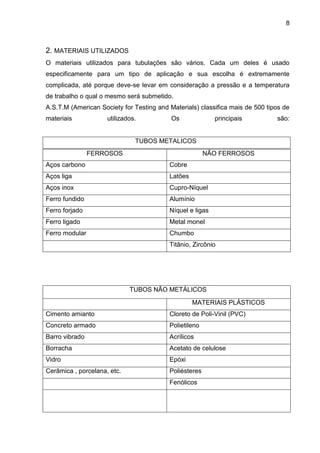

2. MATERIAIS UTILIZADOS
O materiais utilizados para tubulações são vários. Cada um deles é usado especificamente para um tipo de aplicação e sua escolha é extremamente complicada, até porque deve-se levar em consideração a pressão e a temperatura de trabalho o qual o mesmo será submetido.
A.S.T.M (American Society for Testing and Materials) classifica mais de 500 tipos de materiais utilizados. Os principais são:
TUBOS METALICOS
TUBOS NÃO METÁLICOS
MATERIAIS PLÁSTICOS
Cimento amianto
Cloreto de Poli-Vinil (PVC)
Concreto armado
Polietileno
Barro vibrado
Acrílicos
Borracha
Acetato de celulose
Vidro
Epóxi
Cerâmica , porcelana, etc.
Poliésteres
Fenólicos
FERROSOS
NÃO FERROSOS
Aços carbono
Cobre
Aços liga
Latões
Aços inox
Cupro-Níquel
Ferro fundido
Alumínio
Ferro forjado
Níquel e ligas
Ferro ligado
Metal monel
Ferro modular
Chumbo
Titânio, Zircônio
9

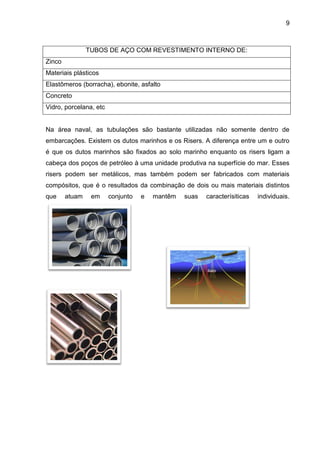

TUBOS DE AÇO COM REVESTIMENTO INTERNO DE:
Zinco
Materiais plásticos
Elastômeros (borracha), ebonite, asfalto
Concreto
Vidro, porcelana, etc
Na área naval, as tubulações são bastante utilizadas não somente dentro de embarcações. Existem os dutos marinhos e os Risers. A diferença entre um e outro é que os dutos marinhos são fixados ao solo marinho enquanto os risers ligam a cabeça dos poços de petróleo à uma unidade produtiva na superfície do mar. Esses risers podem ser metálicos, mas também podem ser fabricados com materiais compósitos, que é o resultados da combinação de dois ou mais materiais distintos que atuam em conjunto e mantêm suas caracterísiticas individuais.
10

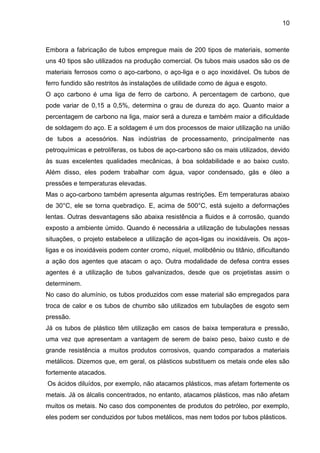

Embora a fabricação de tubos empregue mais de 200 tipos de materiais, somente uns 40 tipos são utilizados na produção comercial. Os tubos mais usados são os de materiais ferrosos como o aço-carbono, o aço-liga e o aço inoxidável. Os tubos de ferro fundido são restritos às instalações de utilidade como de água e esgoto. O aço carbono é uma liga de ferro de carbono. A percentagem de carbono, que pode variar de 0,15 a 0,5%, determina o grau de dureza do aço. Quanto maior a percentagem de carbono na liga, maior será a dureza e também maior a dificuldade de soldagem do aço. E a soldagem é um dos processos de maior utilização na união de tubos a acessórios. Nas indústrias de processamento, principalmente nas petroquímicas e petrolíferas, os tubos de aço-carbono são os mais utilizados, devido às suas excelentes qualidades mecânicas, à boa soldabilidade e ao baixo custo. Além disso, eles podem trabalhar com água, vapor condensado, gás e óleo a pressões e temperaturas elevadas.
Mas o aço-carbono também apresenta algumas restrições. Em temperaturas abaixo de 30°C, ele se torna quebradiço. E, acima de 500°C, está sujeito a deformações lentas. Outras desvantagens são abaixa resistência a fluidos e à corrosão, quando exposto a ambiente úmido. Quando é necessária a utilização de tubulações nessas situações, o projeto estabelece a utilização de aços-ligas ou inoxidáveis. Os aços- ligas e os inoxidáveis podem conter cromo, níquel, molibdênio ou titânio, dificultando a ação dos agentes que atacam o aço. Outra modalidade de defesa contra esses agentes é a utilização de tubos galvanizados, desde que os projetistas assim o determinem.
No caso do alumínio, os tubos produzidos com esse material são empregados para troca de calor e os tubos de chumbo são utilizados em tubulações de esgoto sem pressão.
Já os tubos de plástico têm utilização em casos de baixa temperatura e pressão, uma vez que apresentam a vantagem de serem de baixo peso, baixo custo e de grande resistência a muitos produtos corrosivos, quando comparados a materiais metálicos. Dizemos que, em geral, os plásticos substituem os metais onde eles são fortemente atacados.
Os ácidos diluídos, por exemplo, não atacamos plásticos, mas afetam fortemente os metais. Já os álcalis concentrados, no entanto, atacamos plásticos, mas não afetam muitos os metais. No caso dos componentes de produtos do petróleo, por exemplo, eles podem ser conduzidos por tubos metálicos, mas nem todos por tubos plásticos.
11

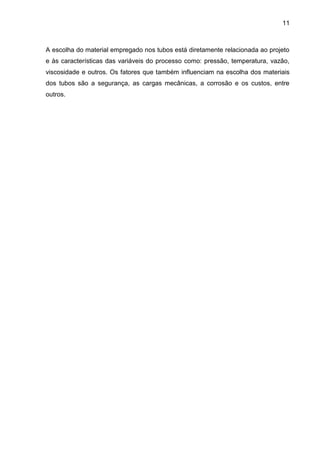

A escolha do material empregado nos tubos está diretamente relacionada ao projeto e às características das variáveis do processo como: pressão, temperatura, vazão, viscosidade e outros. Os fatores que também influenciam na escolha dos materiais dos tubos são a segurança, as cargas mecânicas, a corrosão e os custos, entre outros.
12

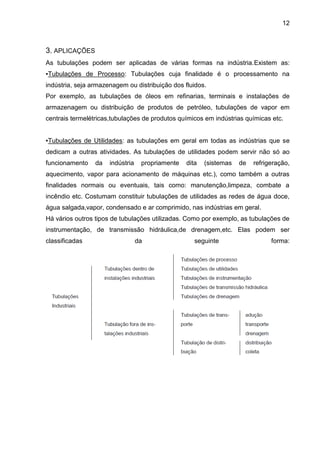

3. APLICAÇÕES
As tubulações podem ser aplicadas de várias formas na indústria.Existem as: ▪Tubulações de Processo: Tubulações cuja finalidade é o processamento na indústria, seja armazenagem ou distribuição dos fluidos.
Por exemplo, as tubulações de óleos em refinarias, terminais e instalações de armazenagem ou distribuição de produtos de petróleo, tubulações de vapor em centrais termelétricas,tubulações de produtos químicos em indústrias químicas etc.
▪Tubulações de Utilidades: as tubulações em geral em todas as indústrias que se dedicam a outras atividades. As tubulações de utilidades podem servir não só ao funcionamento da indústria propriamente dita (sistemas de refrigeração, aquecimento, vapor para acionamento de máquinas etc.), como também a outras finalidades normais ou eventuais, tais como: manutenção,limpeza, combate a incêndio etc. Costumam constituir tubulações de utilidades as redes de água doce, água salgada,vapor, condensado e ar comprimido, nas indústrias em geral.
Há vários outros tipos de tubulações utilizadas. Como por exemplo, as tubulações de instrumentação, de transmissão hidráulica,de drenagem,etc. Elas podem ser classificadas da seguinte forma:
13

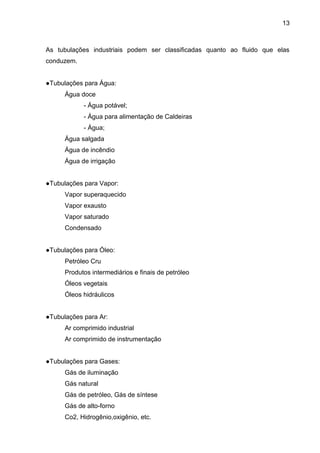

As tubulações industriais podem ser classificadas quanto ao fluido que elas conduzem.
●Tubulações para Água:
Água doce
- Água potável;
- Água para alimentação de Caldeiras
- Água;
Água salgada
Água de incêndio
Água de irrigação
●Tubulações para Vapor:
Vapor superaquecido
Vapor exausto
Vapor saturado
Condensado
●Tubulações para Óleo:
Petróleo Cru
Produtos intermediários e finais de petróleo
Óleos vegetais
Óleos hidráulicos
●Tubulações para Ar:
Ar comprimido industrial
Ar comprimido de instrumentação
●Tubulações para Gases:
Gás de iluminação
Gás natural
Gás de petróleo, Gás de síntese
Gás de alto-forno
Co2, Hidrogênio,oxigênio, etc.
14

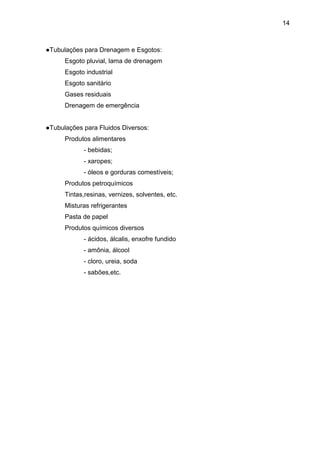

●Tubulações para Drenagem e Esgotos:
Esgoto pluvial, lama de drenagem
Esgoto industrial
Esgoto sanitário
Gases residuais
Drenagem de emergência
●Tubulações para Fluidos Diversos:
Produtos alimentares
- bebidas;
- xaropes;
- óleos e gorduras comestíveis;
Produtos petroquímicos
Tintas,resinas, vernizes, solventes, etc.
Misturas refrigerantes
Pasta de papel
Produtos químicos diversos
- ácidos, álcalis, enxofre fundido
- amônia, álcool
- cloro, ureia, soda
- sabões,etc.
15
4. PADRÕES DIMENSIONAIS
4.1. NORMAS ASTM
A aplicação desta norma é feita em tubos utilizados na condução de líquidos, gases, vapores, ar comprimido, etc. Tubos esses testados por ensaio elétrico não destrutivo.
As dimensões do diâmentro externo e da parede são tabeladas.O comprimento normal de fabricação é 6000 mm com tolerância de + ou - 120 mm,
admitindo máximo de 10% de tubos com comprimentos menores.
DIÃMETRO EXTERNO
Até 48,3 mm (1.1/2)
+ ou – 0,40 mm
60,3 mm (2) ou maiores
+ ou – 1%
ESPESSURA DA PAREDE
Espessura mínima = Espessura niminal – 12,5%
- COMPOSIÇÃO QUÍMICA
GRAU DO AÇO
COMPOSIÇÃO QUÍMICA EM %
Abreviatura
C máx
Mn Máx
P Máx
S Máx
Cu Máx
Cr Máx
GRAU A
0,25
0,95
0,05
0,045
0,50
0,40
GRAU B
0,30
1,20
0,05
0,045
0,50
0,40
- PROPRIEDADES MECÂNICAS
GRAU DO AÇO
RESISTENCIA À TRAÇÃO (Mpa) mín
LIMITE DE ESCOAMENTO (Mpa) mín
ALONGAMENTO EM % mín
GRAU A
330
205
30
GRAU B
415
240
23
16

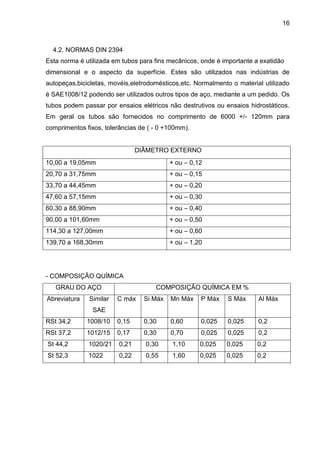

4.2. NORMAS DIN 2394
Esta norma é utilizada em tubos para fins mecânicos, onde é importante a exatidão
dimensional e o aspecto da superfície. Estes são utilizados nas indústrias de autopeças,bicicletas, movéis,eletrodomésticos,etc. Normalmento o material utilizado é SAE1008/12 podendo ser utilizados outros tipos de aço, mediante a um pedido. Os tubos podem passar por ensaios elétricos não destrutivos ou ensaios hidrostáticos. Em geral os tubos são fornecidos no comprimento de 6000 +/- 120mm para comprimentos fixos, tolerâncias de ( - 0 +100mm).
DIÂMETRO EXTERNO
10,00 a 19,05mm
+ ou – 0,12
20,70 a 31,75mm
+ ou – 0,15
33,70 a 44,45mm
+ ou – 0,20
47,60 a 57,15mm
+ ou – 0,30
60,30 a 88,90mm
+ ou – 0,40
90,00 a 101,60mm
+ ou – 0,50
114,30 a 127,00mm
+ ou – 0,60
139,70 a 168,30mm
+ ou – 1,20
- COMPOSIÇÃO QUÍMICA
GRAU DO AÇO
COMPOSIÇÃO QUÍMICA EM %
Abreviatura
Similar SAE
C máx
Si Máx
Mn Máx
P Máx
S Máx
Al Máx
RSt 34,2
1008/10
0,15
0,30
0,60
0,025
0,025
0,2
RSt 37,2
1012/15
0,17
0,30
0,70
0,025
0,025
0,2
St 44,2
1020/21
0,21
0,30
1,10
0,025
0,025
0,2
St 52,3
1022
0,22
0,55
1,60
0,025
0,025
0,2
17

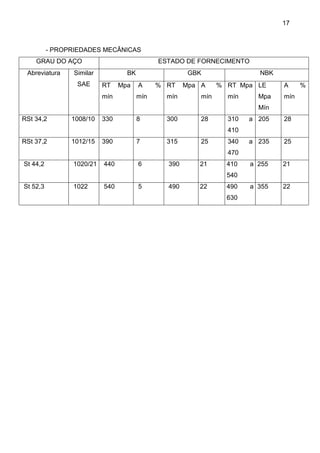

- PROPRIEDADES MECÂNICAS
GRAU DO AÇO
ESTADO DE FORNECIMENTO
Abreviatura
Similar SAE
BK
GBK
NBK
RT Mpa mín
A % mín
RT Mpa mín
A % mín
RT Mpa mín
LE Mpa Mín
A % mín
RSt 34,2
1008/10
330
8
300
28
310 a 410
205
28
RSt 37,2
1012/15
390
7
315
25
340 a 470
235
25
St 44,2
1020/21
440
6
390
21
410 a 540
255
21
St 52,3
1022
540
5
490
22
490 a 630
355
22
18

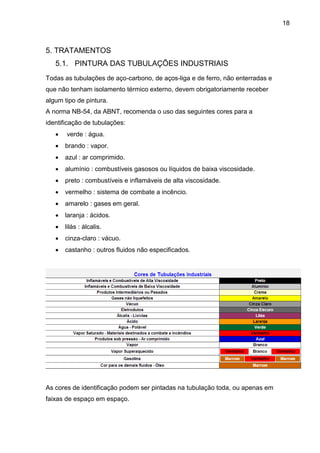

5. TRATAMENTOS
5.1. PINTURA DAS TUBULAÇÕES INDUSTRIAIS
Todas as tubulações de aço-carbono, de aços-liga e de ferro, não enterradas e
que não tenham isolamento térmico externo, devem obrigatoriamente receber
algum tipo de pintura.
A norma NB-54, da ABNT, recomenda o uso das seguintes cores para a
identificação de tubulações:
 verde : água.
 brando : vapor.
 azul : ar comprimido.
 alumínio : combustíveis gasosos ou líquidos de baixa viscosidade.
 preto : combustíveis e inflamáveis de alta viscosidade.
 vermelho : sistema de combate a incêncio.
 amarelo : gases em geral.
 laranja : ácidos.
 lilás : álcalis.
 cinza-claro : vácuo.
 castanho : outros fluidos não especificados.
As cores de identificação podem ser pintadas na tubulação toda, ou apenas em
faixas de espaço em espaço.
19
5.2. PRÉ-MONTAGEM DAS PEÇAS DE TUBULAÇÃO
Em montagens de tubulações industriais é usual fazer-se o que se denomina "pré- montagem de peças de tubulação", que consiste na montagem prévia de subconjuntos compostos de certo número de pedaços de tubo reto e de conexões (flanges, reduções, três, curvas, curvas em gomos, colares, derivações soldadas, tampões etc.). Cada um desses subconjuntos denomina-se "peça" (spool).
A pré-montagem de peças de tubulação aplica-se às tubulações metálicas, com soldas de topo, e eventualmente às tubulações de plásticos reforçados (tubos "FRP"). Para tubulações enterradas, de qualquer material, não se faz pré-montagem, que também não é usual para tubulações de 2", ou menores. Em princípio, devem ser pré-montadas peças abrangendo a maior parte possível de todo sistema de tubulações a ser montado, para simplificar o serviço global de montagem, reduzindo ao mínimo a soldagem e montagem no local da obra.
Antes de iniciar a pré-montagem é necessário um cuidadoso trabalho de preparação dos materiais, que consiste na verificação e classificação de todos os componentes que vão ser utilizados (tubos, flanges, conexões etc.), seguidas da limpeza externa e interna, para remover ferrugem, tintas, terra e outros materiais estranhos, e da verificação do tipo de material.
Essa verificação consiste em determinar o tipo exato de material de cada componente utilizado, um por um, para certificar se está de acordo com o especificado no projeto.
É fácil perceber as graves consequências que podem decorrer de um engano de materiais, e esses enganos são muito possíveis de acontecer, ainda que sejam tornados todos os cuidados no recebimento e estocagem dos materiais. Daí a necessidade dessa verificação do tipo de material em cada componente utilizado. Para evitar toda a possibilidade do uso indevido de um material no lugar de outro, recomenda-se que a verificação seja feita depois da ajustagem das peças, e imediatamente antes da soldagem.
20

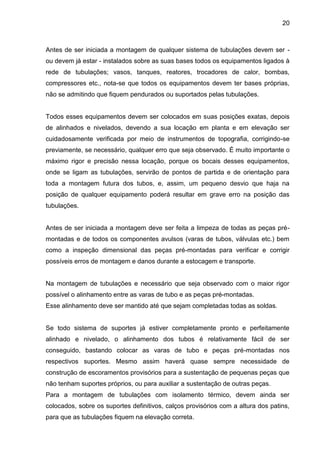

Antes de ser iniciada a montagem de qualquer sistema de tubulações devem ser - ou devem já estar - instalados sobre as suas bases todos os equipamentos ligados à rede de tubulações; vasos, tanques, reatores, trocadores de calor, bombas, compressores etc., nota-se que todos os equipamentos devem ter bases próprias, não se admitindo que fiquem pendurados ou suportados pelas tubulações.
Todos esses equipamentos devem ser colocados em suas posições exatas, depois de alinhados e nivelados, devendo a sua locação em planta e em elevação ser cuidadosamente verificada por meio de instrumentos de topografia, corrigindo-se previamente, se necessário, qualquer erro que seja observado. É muito importante o máximo rigor e precisão nessa locação, porque os bocais desses equipamentos, onde se ligam as tubulações, servirão de pontos de partida e de orientação para toda a montagem futura dos tubos, e, assim, um pequeno desvio que haja na posição de qualquer equipamento poderá resultar em grave erro na posição das tubulações.
Antes de ser iniciada a montagem deve ser feita a limpeza de todas as peças pré- montadas e de todos os componentes avulsos (varas de tubos, válvulas etc.) bem como a inspeção dimensional das peças pré-montadas para verificar e corrigir possíveis erros de montagem e danos durante a estocagem e transporte.
Na montagem de tubulações e necessário que seja observado com o maior rigor possível o alinhamento entre as varas de tubo e as peças pré-montadas.
Esse alinhamento deve ser mantido até que sejam completadas todas as soldas.
Se todo sistema de suportes já estiver completamente pronto e perfeitamente alinhado e nivelado, o alinhamento dos tubos é relativamente fácil de ser conseguido, bastando colocar as varas de tubo e peças pré-montadas nos respectivos suportes. Mesmo assim haverá quase sempre necessidade de construção de escoramentos provisórios para a sustentação de pequenas peças que não tenham suportes próprios, ou para auxiliar a sustentação de outras peças.
Para a montagem de tubulações com isolamento térmico, devem ainda ser colocados, sobre os suportes definitivos, calços provisórios com a altura dos patins, para que as tubulações fiquem na elevação correta.
21

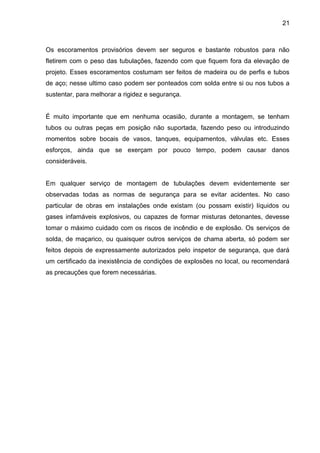

Os escoramentos provisórios devem ser seguros e bastante robustos para não fletirem com o peso das tubulações, fazendo com que fiquem fora da elevação de projeto. Esses escoramentos costumam ser feitos de madeira ou de perfis e tubos de aço; nesse ultimo caso podem ser ponteados com solda entre si ou nos tubos a sustentar, para melhorar a rigidez e segurança.
É muito importante que em nenhuma ocasião, durante a montagem, se tenham tubos ou outras peças em posição não suportada, fazendo peso ou introduzindo momentos sobre bocais de vasos, tanques, equipamentos, válvulas etc. Esses esforços, ainda que se exerçam por pouco tempo, podem causar danos consideráveis.
Em qualquer serviço de montagem de tubulações devem evidentemente ser observadas todas as normas de segurança para se evitar acidentes. No caso particular de obras em instalações onde existam (ou possam existir) líquidos ou gases infamáveis explosivos, ou capazes de formar misturas detonantes, devesse tomar o máximo cuidado com os riscos de incêndio e de explosão. Os serviços de solda, de maçarico, ou quaisquer outros serviços de chama aberta, só podem ser feitos depois de expressamente autorizados pelo inspetor de segurança, que dará um certificado da inexistência de condições de explosões no local, ou recomendará as precauções que forem necessárias.
22

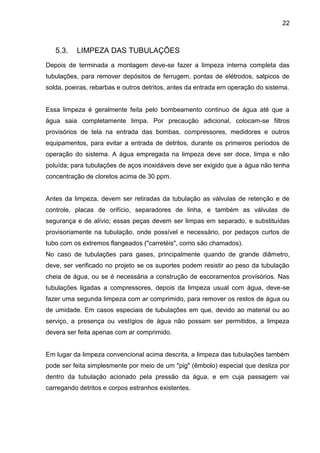

5.3. LIMPEZA DAS TUBULAÇÕES
Depois de terminada a montagem deve-se fazer a limpeza interna completa das tubulações, para remover depósitos de ferrugem, pontas de elétrodos, salpicos de solda, poeiras, rebarbas e outros detritos, antes da entrada em operação do sistema.
Essa limpeza é geralmente feita pelo bombeamento continuo de água até que a água saia completamente limpa. Por precaução adicional, colocam-se filtros provisórios de tela na entrada das bombas, compressores, medidores e outros equipamentos, para evitar a entrada de detritos, durante os primeiros períodos de operação do sistema. A água empregada na limpeza deve ser doce, limpa e não poluída; para tubulações de aços inoxidáveis deve ser exigido que a água não tenha concentração de cloretos acima de 30 ppm.
Antes da limpeza, devem ser retiradas da tubulação as válvulas de retenção e de controle, placas de orifício, separadores de linha, e também as válvulas de segurança e de alívio; essas peças devem ser limpas em separado, e substituídas provisoriamente na tubulação, onde possível e necessário, por pedaços curtos de tubo com os extremos flangeados ("carretéis", como são chamados).
No caso de tubulações para gases, principalmente quando de grande diâmetro, deve, ser verificado no projeto se os suportes podem resistir ao peso da tubulação cheia de água, ou se é necessária a construção de escoramentos provisórios. Nas tubulações ligadas a compressores, depois da limpeza usual com água, deve-se fazer uma segunda limpeza com ar comprimido, para remover os restos de água ou de umidade. Em casos especiais de tubulações em que, devido ao material ou ao serviço, a presença ou vestígios de água não possam ser permitidos, a limpeza devera ser feita apenas com ar comprimido.
Em lugar da limpeza convencional acima descrita, a limpeza das tubulações também pode ser feita simplesmente por meio de um "pig" (êmbolo) especial que desliza por dentro da tubulação acionado pela pressão da água, e em cuja passagem vai carregando detritos e corpos estranhos existentes.
23
Quando devido à natureza do serviço houver necessidade de uma limpeza mais perfeita, pode-se recorrer à limpeza mecânica e à limpeza química. A limpeza mecânica é feita por meio de escovas rotativas, elétricas ou de ar comprimido.
Pode também ser feita manualmente, em tubos de grande diâmetro, nos quais seja possível a entrada de pessoas. A limpeza química consiste na circulação de soluções especiais de detergentes, ácidos ou soda cáustica, conforme o material do tubo e o grau de limpeza desejado. A solução química deve ser depois completamente removida por meio de água, vapor ou ar comprimido.
As tubulações destinadas a água potável devem sofrer uma desinfecção feita com uma solução contendo no mínimo 50 mg/litro de cloro, durante pelo menos 3 horas. A desinfecção deve ser repetida até que a análise bacteriológica não acuse mais qualquer contaminação.
24

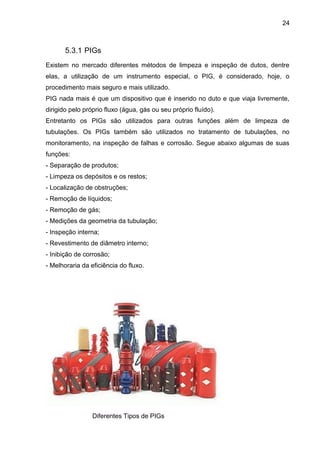

5.3.1 PIGs
Existem no mercado diferentes métodos de limpeza e inspeção de dutos, dentre elas, a utilização de um instrumento especial, o PIG, é considerado, hoje, o procedimento mais seguro e mais utilizado.
PIG nada mais é que um dispositivo que é inserido no duto e que viaja livremente, dirigido pelo próprio fluxo (água, gás ou seu próprio fluído).
Entretanto os PIGs são utilizados para outras funções além de limpeza de tubulações. Os PIGs também são utilizados no tratamento de tubulações, no monitoramento, na inspeção de falhas e corrosão. Segue abaixo algumas de suas funções:
- Separação de produtos;
- Limpeza os depósitos e os restos;
- Localização de obstruções;
- Remoção de líquidos;
- Remoção de gás;
- Medições da geometria da tubulação;
- Inspeção interna;
- Revestimento de diâmetro interno;
- Inibição de corrosão;
- Melhoraria da eficiência do fluxo.
Diferentes Tipos de PIGs
25

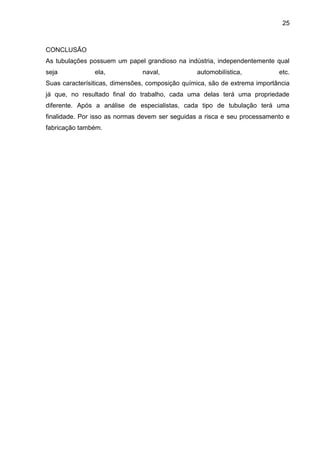

CONCLUSÃO
As tubulações possuem um papel grandioso na indústria, independentemente qual seja ela, naval, automobilística, etc. Suas caracterísiticas, dimensões, composição química, são de extrema importância já que, no resultado final do trabalho, cada uma delas terá uma propriedade diferente. Após a análise de especialistas, cada tipo de tubulação terá uma finalidade. Por isso as normas devem ser seguidas a risca e seu processamento e fabricação também.
26
REFERÊNCIAS
TELLES, Pedro C. Silva. Tubulações Industriais: materiais, projeto,
montagem. 10.ed. Rio de Janeiro: LTC,2003
CPM – Programa de Certificação Pessoal de Caldeiraria – Tubulação Industrial.
SENAI – ES.
SLIDESHARE.NET - Tubulações industriais SENAI acessado em: 8/11/12
Site: http://www.gruporoosevelt.com.br/montagem/jateamento-e-pintura-interna-de- tubos/
Acessado em: 05/11/12
Mundo Geo.
Disponível em: http://mundogeo.com/blog/2000/01/01/reabilitacao-de-dutos-e-omeio- ambiente/
Acessado em: 06/11/12
Site: http://www.cpti.cetuc.puc-rio.br/projetos/p/17/
Acessado em: 08/11/12

Mais conteúdo relacionado

Mais procurados

Vasos de pressao (3)
Vasos de pressao (3)Vasos de pressao (3)
Vasos de pressao (3)
Jupira Silva

Solda aula 1 - term e simb
Solda   aula 1 - term e simbSolda   aula 1 - term e simb
Solda aula 1 - term e simb
Roberto Villardo

06 fresagem-fresadoras
06 fresagem-fresadoras06 fresagem-fresadoras
06 fresagem-fresadoras
Luiz Gustavo

Aula 1 ensaios mecânicos e end - introdução
Aula 1   ensaios mecânicos e end - introduçãoAula 1   ensaios mecânicos e end - introdução
Aula 1 ensaios mecânicos e end - introdução
Alex Leal


Mais procurados (20)

Vasos de pressao (3)
Vasos de pressao (3)Vasos de pressao (3)
Vasos de pressao (3)

Elementos de fixação e molas
Elementos de fixação e molasElementos de fixação e molas
Elementos de fixação e molas

46468277 procedimento-de-tubulacao
46468277 procedimento-de-tubulacao46468277 procedimento-de-tubulacao
46468277 procedimento-de-tubulacao

Gv 08 purgadores
Gv 08 purgadoresGv 08 purgadores
Gv 08 purgadores

Aula 09 cálculos de roscas
Aula 09   cálculos de roscasAula 09   cálculos de roscas
Aula 09 cálculos de roscas

Furação
FuraçãoFuração
Furação

Solda aula 1 - term e simb
Solda   aula 1 - term e simbSolda   aula 1 - term e simb
Solda aula 1 - term e simb

06 fresagem-fresadoras
06 fresagem-fresadoras06 fresagem-fresadoras
06 fresagem-fresadoras

Apresentação dos-elementos-de-máquians-unifor
Apresentação dos-elementos-de-máquians-uniforApresentação dos-elementos-de-máquians-unifor
Apresentação dos-elementos-de-máquians-unifor

Fundações2
Fundações2Fundações2
Fundações2

Aula 1 ensaios mecânicos e end - introdução
Aula 1   ensaios mecânicos e end - introduçãoAula 1   ensaios mecânicos e end - introdução
Aula 1 ensaios mecânicos e end - introdução

Solda aula 2 - simbologia
Solda   aula 2 - simbologiaSolda   aula 2 - simbologia
Solda aula 2 - simbologia

Construção naval I - tubulações
Construção naval I -  tubulaçõesConstrução naval I -  tubulações
Construção naval I - tubulações

Brasagem Mecanica
Brasagem MecanicaBrasagem Mecanica
Brasagem Mecanica

Aula 5 usinagem - material para ferramenta de corte
Aula 5   usinagem - material para ferramenta de corteAula 5   usinagem - material para ferramenta de corte
Aula 5 usinagem - material para ferramenta de corte

Soldagem pelo processo de Eletrodo Revestido
Soldagem pelo processo de Eletrodo RevestidoSoldagem pelo processo de Eletrodo Revestido
Soldagem pelo processo de Eletrodo Revestido

Laminação
LaminaçãoLaminação
Laminação

Aula6 cm
Aula6 cmAula6 cm
Aula6 cm

Pr 0015-procedimento para fabricação e montagem de tubulações-revisão1
Pr 0015-procedimento para fabricação e montagem de tubulações-revisão1Pr 0015-procedimento para fabricação e montagem de tubulações-revisão1
Pr 0015-procedimento para fabricação e montagem de tubulações-revisão1

Catalogo acos gerdau
Catalogo acos gerdauCatalogo acos gerdau
Catalogo acos gerdau


Destaque

Livro juntas industriais[1]
Livro juntas industriais[1]Livro juntas industriais[1]
Livro juntas industriais[1]
renato99

10 aula tubos de aço e mangueiras de alta pressão
10 aula tubos de aço e mangueiras de alta pressão10 aula tubos de aço e mangueiras de alta pressão
10 aula tubos de aço e mangueiras de alta pressão
Homero Alves de Lima

Aula08 usp tubulações industriais
Aula08 usp tubulações industriaisAula08 usp tubulações industriais
Aula08 usp tubulações industriais
andydurdem

Curso de tubulações industriais aula6
Curso de tubulações industriais aula6Curso de tubulações industriais aula6
Curso de tubulações industriais aula6
Antonio Gomes

Tubulações industriais
Tubulações industriaisTubulações industriais
Tubulações industriais
Jupira Silva


Destaque (20)

Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS
Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOSTubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS
Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS

Tubulações industriais senai rj
Tubulações industriais senai rjTubulações industriais senai rj
Tubulações industriais senai rj

Silva telles 10ª ed tubulações industriais- PETROQUIMICA
Silva telles 10ª ed   tubulações industriais- PETROQUIMICASilva telles 10ª ed   tubulações industriais- PETROQUIMICA
Silva telles 10ª ed tubulações industriais- PETROQUIMICA

INSPEÇÃO DE FABRICAÇÃO
INSPEÇÃO DE FABRICAÇÃOINSPEÇÃO DE FABRICAÇÃO
INSPEÇÃO DE FABRICAÇÃO

Silva telles tubulações industriais - cálculo
Silva telles   tubulações industriais - cálculoSilva telles   tubulações industriais - cálculo
Silva telles tubulações industriais - cálculo

Caldeiras - Estudante Do Curso Inspetor De Equipamentos
Caldeiras  - Estudante Do Curso Inspetor De EquipamentosCaldeiras  - Estudante Do Curso Inspetor De Equipamentos
Caldeiras - Estudante Do Curso Inspetor De Equipamentos

Cores de Tubulações Industriais
Cores de Tubulações IndustriaisCores de Tubulações Industriais
Cores de Tubulações Industriais

Apostila de tanques 2011
Apostila de tanques  2011Apostila de tanques  2011
Apostila de tanques 2011

Livro juntas industriais[1]
Livro juntas industriais[1]Livro juntas industriais[1]
Livro juntas industriais[1]

10 aula tubos de aço e mangueiras de alta pressão
10 aula tubos de aço e mangueiras de alta pressão10 aula tubos de aço e mangueiras de alta pressão
10 aula tubos de aço e mangueiras de alta pressão

Apostila cálculos de caldeiraria cald'nazza
Apostila  cálculos de caldeiraria cald'nazzaApostila  cálculos de caldeiraria cald'nazza
Apostila cálculos de caldeiraria cald'nazza

File id75
File id75File id75
File id75

Aula08 usp tubulações industriais
Aula08 usp tubulações industriaisAula08 usp tubulações industriais
Aula08 usp tubulações industriais

Caldeiraria tracados para dowlode
Caldeiraria tracados para dowlodeCaldeiraria tracados para dowlode
Caldeiraria tracados para dowlode

Balg do Brasil Presentation
Balg do Brasil PresentationBalg do Brasil Presentation
Balg do Brasil Presentation

Juntas industriais
Juntas industriais Juntas industriais
Juntas industriais

Rádios Comunitárias (Sentinela FM)
Rádios Comunitárias (Sentinela FM)Rádios Comunitárias (Sentinela FM)
Rádios Comunitárias (Sentinela FM)

Óleo e Gás
Óleo e GásÓleo e Gás
Óleo e Gás

Curso de tubulações industriais aula6
Curso de tubulações industriais aula6Curso de tubulações industriais aula6
Curso de tubulações industriais aula6

Tubulações industriais
Tubulações industriaisTubulações industriais
Tubulações industriais


Semelhante a Tubulações

17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)
Jupira Silva

17 06-2011 17-53-tubulacoes_industriais_-_fundamentos
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos17 06-2011 17-53-tubulacoes_industriais_-_fundamentos
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos
Jupira Silva

1901098rev0 apostila aramestubulares
1901098rev0 apostila aramestubulares1901098rev0 apostila aramestubulares
1901098rev0 apostila aramestubulares
LukasSeize

Apostila eletrodos revestidos
Apostila eletrodos revestidosApostila eletrodos revestidos
Apostila eletrodos revestidos
Erasmo Maia


Semelhante a Tubulações (20)

08 pf.extrusão
08 pf.extrusão08 pf.extrusão
08 pf.extrusão

tubulacao
 tubulacao tubulacao
tubulacao

17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos (2)

17 06-2011 17-53-tubulacoes_industriais_-_fundamentos
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos17 06-2011 17-53-tubulacoes_industriais_-_fundamentos
17 06-2011 17-53-tubulacoes_industriais_-_fundamentos

1901098rev0 apostila aramestubulares
1901098rev0 apostila aramestubulares1901098rev0 apostila aramestubulares
1901098rev0 apostila aramestubulares

Catalogo Eluma.pdf
Catalogo Eluma.pdfCatalogo Eluma.pdf
Catalogo Eluma.pdf

1 processo de fabricação mecânico
1  processo de fabricação mecânico1  processo de fabricação mecânico
1 processo de fabricação mecânico

CURSO_DE_TUBULACOES_INDUSTRIAIS.pdf
CURSO_DE_TUBULACOES_INDUSTRIAIS.pdfCURSO_DE_TUBULACOES_INDUSTRIAIS.pdf
CURSO_DE_TUBULACOES_INDUSTRIAIS.pdf

Trabalho fundição
Trabalho fundiçãoTrabalho fundição
Trabalho fundição

05 tubulações e conexões
05   tubulações e conexões05   tubulações e conexões
05 tubulações e conexões

Tst aula 04
Tst   aula 04Tst   aula 04
Tst aula 04

Eletromecância: Processos de Fabricação
Eletromecância: Processos de FabricaçãoEletromecância: Processos de Fabricação
Eletromecância: Processos de Fabricação

Cap 5 tubul.e conexoes
Cap 5 tubul.e conexoesCap 5 tubul.e conexoes
Cap 5 tubul.e conexoes

Desenvolvimento de aço com usinabilidade melhoria para moldes para plástico d...
Desenvolvimento de aço com usinabilidade melhoria para moldes para plástico d...Desenvolvimento de aço com usinabilidade melhoria para moldes para plástico d...
Desenvolvimento de aço com usinabilidade melhoria para moldes para plástico d...

3
33
3

Propriedades inox
Propriedades inoxPropriedades inox
Propriedades inox

Alumínio
AlumínioAlumínio
Alumínio

Apostila eletrodos revestidos
Apostila eletrodos revestidosApostila eletrodos revestidos
Apostila eletrodos revestidos

Catalogo
CatalogoCatalogo
Catalogo

Trabalho sobre fundição de aluminio
Trabalho sobre fundição de aluminioTrabalho sobre fundição de aluminio
Trabalho sobre fundição de aluminio


Mais de Ana Cristina Vieira

Mais de Ana Cristina Vieira (20)

Restrut
RestrutRestrut
Restrut

Resistência Estrutural
Resistência EstruturalResistência Estrutural
Resistência Estrutural

Resistencia de materiais
Resistencia de materiaisResistencia de materiais
Resistencia de materiais

Resistência estrutural do navio
Resistência estrutural do navioResistência estrutural do navio
Resistência estrutural do navio

Resistência estrutural do navio
Resistência estrutural do navioResistência estrutural do navio
Resistência estrutural do navio

Resistência dos materiais
Resistência dos materiais Resistência dos materiais
Resistência dos materiais

Estrutura do Casco dos Navios Metálicos
Estrutura do Casco dos Navios MetálicosEstrutura do Casco dos Navios Metálicos
Estrutura do Casco dos Navios Metálicos

Res. estrut aula3
Res. estrut aula3Res. estrut aula3
Res. estrut aula3

Esforços sofridos pelas embarcações
Esforços sofridos pelas embarcaçõesEsforços sofridos pelas embarcações
Esforços sofridos pelas embarcações

Isostática
IsostáticaIsostática
Isostática

Comportamento estrutural de navios sobre flexão e flambagem
Comportamento estrutural de navios sobre flexão e flambagemComportamento estrutural de navios sobre flexão e flambagem
Comportamento estrutural de navios sobre flexão e flambagem

Aula18(3)
Aula18(3)Aula18(3)
Aula18(3)

Resistência dos Materiais II
Resistência dos Materiais IIResistência dos Materiais II
Resistência dos Materiais II

Resistência dos Materiais II
Resistência dos Materiais IIResistência dos Materiais II
Resistência dos Materiais II

Resistência dos Materiais II
Resistência dos Materiais IIResistência dos Materiais II
Resistência dos Materiais II

Resistência Estrutural I
Resistência Estrutural IResistência Estrutural I
Resistência Estrutural I

Turrets
TurretsTurrets
Turrets

Resistência dos Materiais II
Resistência dos Materiais IIResistência dos Materiais II
Resistência dos Materiais II

Art nav03a classificação
Art nav03a classificaçãoArt nav03a classificação
Art nav03a classificação

Art nav01a nomenclatura
Art nav01a nomenclaturaArt nav01a nomenclatura
Art nav01a nomenclatura


Último

SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptxSEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
avaseg


Último (8)

treinamento de moldagem por injeção plástica
treinamento de moldagem por injeção plásticatreinamento de moldagem por injeção plástica
treinamento de moldagem por injeção plástica

apostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiroapostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiro

CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADECONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE

ST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsxST 2024 Apresentação Comercial - VF.ppsx
ST 2024 Apresentação Comercial - VF.ppsx

Planejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdfPlanejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdf

ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdfATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf

Normas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdfNormas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdf

SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptxSEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx
SEG NR 18 - SEGURANÇA E SAÚDE O TRABALHO NA INDUSTRIA DA COSTRUÇÃO CIVIL.pptx


Tubulações

  • 1. ANA CAROLINA SALDANHA ANA CRISTINA VIEIRA BÁRBARA FERREIRA BRUNO NUNES TUBULAÇÕES RIO DE JANEIRO - RJ NOVEMBRO 2012
  • 2. ANA CAROLINA SALDANHA ANA CRISTINA VIEIRA BÁRBARA FERREIRA BRUNO NUNES TUBULAÇÕES RIO DE JANEIRO - RJ NOVEMBRO 2012 Trabalho realizado por Ana Carolina Saldanha, Ana Cristina Vieira, Bárbara Ferreira, Bruno Nunes, graduandos do 4° período do curso de Tecnologia em Construção Naval, para a obtenção de média na 2ª avaliação de Construção Naval I.
  • 3. SUMÁRIO RESUMO..................................................................................................................... 4 1. TUBULAÇÕES ........................................................................................................ 6 1.2 MÉTODOS DE FABRICAÇÃO DE TUBOS ..................................................... 6 1.2.1 FABRICAÇÃO DE TUBOS SEM COSTURA ............................................ 6 1.2.2 FABRICAÇÃO DE TUBOS COM COSTURA ........................................... 7 2. MATERIAIS UTILIZADOS ....................................................................................... 8 3. APLICAÇÕES ....................................................................................................... 12 4. PADRÕES DIMENSIONAIS .................................................................................. 15 4. NORMA ASTM ................................................................................................ 15 4. NORMA DIN 2394 .......................................................................................... 16 5. TRATAMENTOS ................................................................................................... 18 5.1. PINTURAS DAS TUBULAÇÕES INDUSTRIAIS .......................................... 18 5.2. PRÉ-MONTAGEM DASPEÇAS DE TUBULAÇÃO...................................... 19 5.3. LIMPEZA DAS TUBULAÇÕES ................................................................... 22 5.3.1 PIG’S ....................................................................................................... 24 CONCLUSÃO ............................................................................................................ 25 REFERÊNCIAS ......................................................................................................... 26
  • 4. 4 RESUMO O trabalho a seguir visa explicitar, de forma breve e prática, O trabalho a seguir visa explicitar, de forma breve e prática, o uso das tubulações não só no âmbito naval,com de forma geral. Assim, serão apresentados os tipos, suas características, aplicações, etc.
  • 5. 5 1. TUBULAÇÕES Tubulações é o nome dado ao conjunto de tubos, acessórios, válvulas e dispositivos que participam de um processo em uma área ou unidade, constituindo uma de suas partes mais importantes. Eles compõem, juntamente com os equipamentos como torres, permutadores, tanques e bombas, um complexo necessário ao funcionamento de uma unidade de processo. Este é, pois, o assunto de que trataremos neste primeiro bloco de estudos. Lembramos que, devido à grande variedade dos acessórios. TUBOS Os tubos são elementos vazados, normalmente de forma cilíndrica e seção constante, utilizados no transporte de fluidos, os quais podem ser líquidos, gasosos ou mistos. Para auxiliar o deslocamento dos fluidos entre os equipamentos (vasos, torres, permutadores etc.) e para os tanques de armazenamento, ao final do processo, são utilizadas máquinas como bombas e compressores.
  • 6. 6 1.2 METODOS DE FABRICAÇÃO DE TUBOS Há duas grandes classes de fabricação de tubos: as em costura e a com costura. Vejamos, então, o que caracteriza cada um desses métodos. 1.2.1 FABRICAÇÃO DE TUBOS SEM COSTURA Diz-se que um tubo é sem costura quando ele é fabricado sem emendas longitudinais ou transversais. Os processos industriais de fabricação dos tubos sem costura são em número de quatro: fundição, forjamento, extrusão e laminação, que descreve remosa seguir. Por meio desses processos, os tubos tomam-se de qualidade superior e próprios para juntar em pressões elevadas . •Fundição O tubo é fabrica do em um molde no qual o material é despejado em estado líquido. Ao se solidificar, o tubo estará com sua forma definida. Por esse processo são fabricados tubos de ferro fundido, de barro, borrachas, concretos etc. •Forjamento É um processo de pouca aplicação, em que um lingote de aço aquecido ao rubro é martelado contra um mandril central, até que a forma e a espessura desejada seja mobtidas. Durante a martelagem, o lingote vai aumentando o comprimento. •Extrusão O material emestado pastoso é pressionado por êmbolo através de um furo de uma matriz e porforado mandril. Ao sair, ele já tem a forma de tubo. Após essa operação o tubo, ainda curto, passa por laminadores que vão dando as formas e dimensões definitivas. Por extrusão fabricam-se tubos de pequenos diâmetros, como os de alumínio, cobre, chumbo e plástico. •Laminação É o processo de fabricação mais importante dos tubos sem costura, que consiste em passar um lingote de aço aquecido a 1200°C um laminador. O lingote, ao passar entre os rolos do laminador, é prensado fortemente, ao mesmo tempo que um mandril abre um furo, transformando-o em tubo.
  • 7. 7 1.2.2 FABRICAÇÃO DE TUBOS COM COSTURA Os tubos com costura são fabricados pelos processos de soldagem, a partir de chapas enroladas. Esses tipos de tubos, apesar de possuírem menor resistência que os sem costura, são de uso mais frequente, pelo fato de terem um custo mais baixo, devido à facilidade do processo de soldagem. Por meio da soldagem os tubos podem ser fabrica dos de dois modos distintos:  enrolando uma chapa em espiral e soldando a emenda (em espiral);  enrolando (por calandragem) a chapa no sentido longitudinal e soldando a emenda (longitudinal). Dentre os processos de fabricação dos tubos soldados, a soldagem a arco elétrico é a mais utilizada. Por esse processo, o calor para produzir a fusão do metal de base (tubo)é gerado por arco elétrico produzido entre dois eletrodos, ou entre um eletrodo e a peça que está sendo soldada. A soldagem é utilizada na fabricação dos tubos e também na montagem das tubulações. Os processos de soldagem industrial são automatizados ou semi-automatizados, sendo a solda manual raramente utilizada. Dentre esses processos, os mais importantes são:  soldagem com eletrodo revestido;  soldagem com arco submerso;  soldagem com gás inerte e eletrodo de tungstênio –TIG e MIG/MAG.
  • 8. 8 2. MATERIAIS UTILIZADOS O materiais utilizados para tubulações são vários. Cada um deles é usado especificamente para um tipo de aplicação e sua escolha é extremamente complicada, até porque deve-se levar em consideração a pressão e a temperatura de trabalho o qual o mesmo será submetido. A.S.T.M (American Society for Testing and Materials) classifica mais de 500 tipos de materiais utilizados. Os principais são: TUBOS METALICOS TUBOS NÃO METÁLICOS MATERIAIS PLÁSTICOS Cimento amianto Cloreto de Poli-Vinil (PVC) Concreto armado Polietileno Barro vibrado Acrílicos Borracha Acetato de celulose Vidro Epóxi Cerâmica , porcelana, etc. Poliésteres Fenólicos FERROSOS NÃO FERROSOS Aços carbono Cobre Aços liga Latões Aços inox Cupro-Níquel Ferro fundido Alumínio Ferro forjado Níquel e ligas Ferro ligado Metal monel Ferro modular Chumbo Titânio, Zircônio
  • 9. 9 TUBOS DE AÇO COM REVESTIMENTO INTERNO DE: Zinco Materiais plásticos Elastômeros (borracha), ebonite, asfalto Concreto Vidro, porcelana, etc Na área naval, as tubulações são bastante utilizadas não somente dentro de embarcações. Existem os dutos marinhos e os Risers. A diferença entre um e outro é que os dutos marinhos são fixados ao solo marinho enquanto os risers ligam a cabeça dos poços de petróleo à uma unidade produtiva na superfície do mar. Esses risers podem ser metálicos, mas também podem ser fabricados com materiais compósitos, que é o resultados da combinação de dois ou mais materiais distintos que atuam em conjunto e mantêm suas caracterísiticas individuais.
  • 10. 10 Embora a fabricação de tubos empregue mais de 200 tipos de materiais, somente uns 40 tipos são utilizados na produção comercial. Os tubos mais usados são os de materiais ferrosos como o aço-carbono, o aço-liga e o aço inoxidável. Os tubos de ferro fundido são restritos às instalações de utilidade como de água e esgoto. O aço carbono é uma liga de ferro de carbono. A percentagem de carbono, que pode variar de 0,15 a 0,5%, determina o grau de dureza do aço. Quanto maior a percentagem de carbono na liga, maior será a dureza e também maior a dificuldade de soldagem do aço. E a soldagem é um dos processos de maior utilização na união de tubos a acessórios. Nas indústrias de processamento, principalmente nas petroquímicas e petrolíferas, os tubos de aço-carbono são os mais utilizados, devido às suas excelentes qualidades mecânicas, à boa soldabilidade e ao baixo custo. Além disso, eles podem trabalhar com água, vapor condensado, gás e óleo a pressões e temperaturas elevadas. Mas o aço-carbono também apresenta algumas restrições. Em temperaturas abaixo de 30°C, ele se torna quebradiço. E, acima de 500°C, está sujeito a deformações lentas. Outras desvantagens são abaixa resistência a fluidos e à corrosão, quando exposto a ambiente úmido. Quando é necessária a utilização de tubulações nessas situações, o projeto estabelece a utilização de aços-ligas ou inoxidáveis. Os aços- ligas e os inoxidáveis podem conter cromo, níquel, molibdênio ou titânio, dificultando a ação dos agentes que atacam o aço. Outra modalidade de defesa contra esses agentes é a utilização de tubos galvanizados, desde que os projetistas assim o determinem. No caso do alumínio, os tubos produzidos com esse material são empregados para troca de calor e os tubos de chumbo são utilizados em tubulações de esgoto sem pressão. Já os tubos de plástico têm utilização em casos de baixa temperatura e pressão, uma vez que apresentam a vantagem de serem de baixo peso, baixo custo e de grande resistência a muitos produtos corrosivos, quando comparados a materiais metálicos. Dizemos que, em geral, os plásticos substituem os metais onde eles são fortemente atacados. Os ácidos diluídos, por exemplo, não atacamos plásticos, mas afetam fortemente os metais. Já os álcalis concentrados, no entanto, atacamos plásticos, mas não afetam muitos os metais. No caso dos componentes de produtos do petróleo, por exemplo, eles podem ser conduzidos por tubos metálicos, mas nem todos por tubos plásticos.
  • 11. 11 A escolha do material empregado nos tubos está diretamente relacionada ao projeto e às características das variáveis do processo como: pressão, temperatura, vazão, viscosidade e outros. Os fatores que também influenciam na escolha dos materiais dos tubos são a segurança, as cargas mecânicas, a corrosão e os custos, entre outros.
  • 12. 12 3. APLICAÇÕES As tubulações podem ser aplicadas de várias formas na indústria.Existem as: ▪Tubulações de Processo: Tubulações cuja finalidade é o processamento na indústria, seja armazenagem ou distribuição dos fluidos. Por exemplo, as tubulações de óleos em refinarias, terminais e instalações de armazenagem ou distribuição de produtos de petróleo, tubulações de vapor em centrais termelétricas,tubulações de produtos químicos em indústrias químicas etc. ▪Tubulações de Utilidades: as tubulações em geral em todas as indústrias que se dedicam a outras atividades. As tubulações de utilidades podem servir não só ao funcionamento da indústria propriamente dita (sistemas de refrigeração, aquecimento, vapor para acionamento de máquinas etc.), como também a outras finalidades normais ou eventuais, tais como: manutenção,limpeza, combate a incêndio etc. Costumam constituir tubulações de utilidades as redes de água doce, água salgada,vapor, condensado e ar comprimido, nas indústrias em geral. Há vários outros tipos de tubulações utilizadas. Como por exemplo, as tubulações de instrumentação, de transmissão hidráulica,de drenagem,etc. Elas podem ser classificadas da seguinte forma:
  • 13. 13 As tubulações industriais podem ser classificadas quanto ao fluido que elas conduzem. ●Tubulações para Água: Água doce - Água potável; - Água para alimentação de Caldeiras - Água; Água salgada Água de incêndio Água de irrigação ●Tubulações para Vapor: Vapor superaquecido Vapor exausto Vapor saturado Condensado ●Tubulações para Óleo: Petróleo Cru Produtos intermediários e finais de petróleo Óleos vegetais Óleos hidráulicos ●Tubulações para Ar: Ar comprimido industrial Ar comprimido de instrumentação ●Tubulações para Gases: Gás de iluminação Gás natural Gás de petróleo, Gás de síntese Gás de alto-forno Co2, Hidrogênio,oxigênio, etc.
  • 14. 14 ●Tubulações para Drenagem e Esgotos: Esgoto pluvial, lama de drenagem Esgoto industrial Esgoto sanitário Gases residuais Drenagem de emergência ●Tubulações para Fluidos Diversos: Produtos alimentares - bebidas; - xaropes; - óleos e gorduras comestíveis; Produtos petroquímicos Tintas,resinas, vernizes, solventes, etc. Misturas refrigerantes Pasta de papel Produtos químicos diversos - ácidos, álcalis, enxofre fundido - amônia, álcool - cloro, ureia, soda - sabões,etc.
  • 15. 15 4. PADRÕES DIMENSIONAIS 4.1. NORMAS ASTM A aplicação desta norma é feita em tubos utilizados na condução de líquidos, gases, vapores, ar comprimido, etc. Tubos esses testados por ensaio elétrico não destrutivo. As dimensões do diâmentro externo e da parede são tabeladas.O comprimento normal de fabricação é 6000 mm com tolerância de + ou - 120 mm, admitindo máximo de 10% de tubos com comprimentos menores. DIÃMETRO EXTERNO Até 48,3 mm (1.1/2) + ou – 0,40 mm 60,3 mm (2) ou maiores + ou – 1% ESPESSURA DA PAREDE Espessura mínima = Espessura niminal – 12,5% - COMPOSIÇÃO QUÍMICA GRAU DO AÇO COMPOSIÇÃO QUÍMICA EM % Abreviatura C máx Mn Máx P Máx S Máx Cu Máx Cr Máx GRAU A 0,25 0,95 0,05 0,045 0,50 0,40 GRAU B 0,30 1,20 0,05 0,045 0,50 0,40 - PROPRIEDADES MECÂNICAS GRAU DO AÇO RESISTENCIA À TRAÇÃO (Mpa) mín LIMITE DE ESCOAMENTO (Mpa) mín ALONGAMENTO EM % mín GRAU A 330 205 30 GRAU B 415 240 23
  • 16. 16 4.2. NORMAS DIN 2394 Esta norma é utilizada em tubos para fins mecânicos, onde é importante a exatidão dimensional e o aspecto da superfície. Estes são utilizados nas indústrias de autopeças,bicicletas, movéis,eletrodomésticos,etc. Normalmento o material utilizado é SAE1008/12 podendo ser utilizados outros tipos de aço, mediante a um pedido. Os tubos podem passar por ensaios elétricos não destrutivos ou ensaios hidrostáticos. Em geral os tubos são fornecidos no comprimento de 6000 +/- 120mm para comprimentos fixos, tolerâncias de ( - 0 +100mm). DIÂMETRO EXTERNO 10,00 a 19,05mm + ou – 0,12 20,70 a 31,75mm + ou – 0,15 33,70 a 44,45mm + ou – 0,20 47,60 a 57,15mm + ou – 0,30 60,30 a 88,90mm + ou – 0,40 90,00 a 101,60mm + ou – 0,50 114,30 a 127,00mm + ou – 0,60 139,70 a 168,30mm + ou – 1,20 - COMPOSIÇÃO QUÍMICA GRAU DO AÇO COMPOSIÇÃO QUÍMICA EM % Abreviatura Similar SAE C máx Si Máx Mn Máx P Máx S Máx Al Máx RSt 34,2 1008/10 0,15 0,30 0,60 0,025 0,025 0,2 RSt 37,2 1012/15 0,17 0,30 0,70 0,025 0,025 0,2 St 44,2 1020/21 0,21 0,30 1,10 0,025 0,025 0,2 St 52,3 1022 0,22 0,55 1,60 0,025 0,025 0,2
  • 17. 17 - PROPRIEDADES MECÂNICAS GRAU DO AÇO ESTADO DE FORNECIMENTO Abreviatura Similar SAE BK GBK NBK RT Mpa mín A % mín RT Mpa mín A % mín RT Mpa mín LE Mpa Mín A % mín RSt 34,2 1008/10 330 8 300 28 310 a 410 205 28 RSt 37,2 1012/15 390 7 315 25 340 a 470 235 25 St 44,2 1020/21 440 6 390 21 410 a 540 255 21 St 52,3 1022 540 5 490 22 490 a 630 355 22
  • 18. 18 5. TRATAMENTOS 5.1. PINTURA DAS TUBULAÇÕES INDUSTRIAIS Todas as tubulações de aço-carbono, de aços-liga e de ferro, não enterradas e que não tenham isolamento térmico externo, devem obrigatoriamente receber algum tipo de pintura. A norma NB-54, da ABNT, recomenda o uso das seguintes cores para a identificação de tubulações:  verde : água.  brando : vapor.  azul : ar comprimido.  alumínio : combustíveis gasosos ou líquidos de baixa viscosidade.  preto : combustíveis e inflamáveis de alta viscosidade.  vermelho : sistema de combate a incêncio.  amarelo : gases em geral.  laranja : ácidos.  lilás : álcalis.  cinza-claro : vácuo.  castanho : outros fluidos não especificados. As cores de identificação podem ser pintadas na tubulação toda, ou apenas em faixas de espaço em espaço.
  • 19. 19 5.2. PRÉ-MONTAGEM DAS PEÇAS DE TUBULAÇÃO Em montagens de tubulações industriais é usual fazer-se o que se denomina "pré- montagem de peças de tubulação", que consiste na montagem prévia de subconjuntos compostos de certo número de pedaços de tubo reto e de conexões (flanges, reduções, três, curvas, curvas em gomos, colares, derivações soldadas, tampões etc.). Cada um desses subconjuntos denomina-se "peça" (spool). A pré-montagem de peças de tubulação aplica-se às tubulações metálicas, com soldas de topo, e eventualmente às tubulações de plásticos reforçados (tubos "FRP"). Para tubulações enterradas, de qualquer material, não se faz pré-montagem, que também não é usual para tubulações de 2", ou menores. Em princípio, devem ser pré-montadas peças abrangendo a maior parte possível de todo sistema de tubulações a ser montado, para simplificar o serviço global de montagem, reduzindo ao mínimo a soldagem e montagem no local da obra. Antes de iniciar a pré-montagem é necessário um cuidadoso trabalho de preparação dos materiais, que consiste na verificação e classificação de todos os componentes que vão ser utilizados (tubos, flanges, conexões etc.), seguidas da limpeza externa e interna, para remover ferrugem, tintas, terra e outros materiais estranhos, e da verificação do tipo de material. Essa verificação consiste em determinar o tipo exato de material de cada componente utilizado, um por um, para certificar se está de acordo com o especificado no projeto. É fácil perceber as graves consequências que podem decorrer de um engano de materiais, e esses enganos são muito possíveis de acontecer, ainda que sejam tornados todos os cuidados no recebimento e estocagem dos materiais. Daí a necessidade dessa verificação do tipo de material em cada componente utilizado. Para evitar toda a possibilidade do uso indevido de um material no lugar de outro, recomenda-se que a verificação seja feita depois da ajustagem das peças, e imediatamente antes da soldagem.
  • 20. 20 Antes de ser iniciada a montagem de qualquer sistema de tubulações devem ser - ou devem já estar - instalados sobre as suas bases todos os equipamentos ligados à rede de tubulações; vasos, tanques, reatores, trocadores de calor, bombas, compressores etc., nota-se que todos os equipamentos devem ter bases próprias, não se admitindo que fiquem pendurados ou suportados pelas tubulações. Todos esses equipamentos devem ser colocados em suas posições exatas, depois de alinhados e nivelados, devendo a sua locação em planta e em elevação ser cuidadosamente verificada por meio de instrumentos de topografia, corrigindo-se previamente, se necessário, qualquer erro que seja observado. É muito importante o máximo rigor e precisão nessa locação, porque os bocais desses equipamentos, onde se ligam as tubulações, servirão de pontos de partida e de orientação para toda a montagem futura dos tubos, e, assim, um pequeno desvio que haja na posição de qualquer equipamento poderá resultar em grave erro na posição das tubulações. Antes de ser iniciada a montagem deve ser feita a limpeza de todas as peças pré- montadas e de todos os componentes avulsos (varas de tubos, válvulas etc.) bem como a inspeção dimensional das peças pré-montadas para verificar e corrigir possíveis erros de montagem e danos durante a estocagem e transporte. Na montagem de tubulações e necessário que seja observado com o maior rigor possível o alinhamento entre as varas de tubo e as peças pré-montadas. Esse alinhamento deve ser mantido até que sejam completadas todas as soldas. Se todo sistema de suportes já estiver completamente pronto e perfeitamente alinhado e nivelado, o alinhamento dos tubos é relativamente fácil de ser conseguido, bastando colocar as varas de tubo e peças pré-montadas nos respectivos suportes. Mesmo assim haverá quase sempre necessidade de construção de escoramentos provisórios para a sustentação de pequenas peças que não tenham suportes próprios, ou para auxiliar a sustentação de outras peças. Para a montagem de tubulações com isolamento térmico, devem ainda ser colocados, sobre os suportes definitivos, calços provisórios com a altura dos patins, para que as tubulações fiquem na elevação correta.
  • 21. 21 Os escoramentos provisórios devem ser seguros e bastante robustos para não fletirem com o peso das tubulações, fazendo com que fiquem fora da elevação de projeto. Esses escoramentos costumam ser feitos de madeira ou de perfis e tubos de aço; nesse ultimo caso podem ser ponteados com solda entre si ou nos tubos a sustentar, para melhorar a rigidez e segurança. É muito importante que em nenhuma ocasião, durante a montagem, se tenham tubos ou outras peças em posição não suportada, fazendo peso ou introduzindo momentos sobre bocais de vasos, tanques, equipamentos, válvulas etc. Esses esforços, ainda que se exerçam por pouco tempo, podem causar danos consideráveis. Em qualquer serviço de montagem de tubulações devem evidentemente ser observadas todas as normas de segurança para se evitar acidentes. No caso particular de obras em instalações onde existam (ou possam existir) líquidos ou gases infamáveis explosivos, ou capazes de formar misturas detonantes, devesse tomar o máximo cuidado com os riscos de incêndio e de explosão. Os serviços de solda, de maçarico, ou quaisquer outros serviços de chama aberta, só podem ser feitos depois de expressamente autorizados pelo inspetor de segurança, que dará um certificado da inexistência de condições de explosões no local, ou recomendará as precauções que forem necessárias.
  • 22. 22 5.3. LIMPEZA DAS TUBULAÇÕES Depois de terminada a montagem deve-se fazer a limpeza interna completa das tubulações, para remover depósitos de ferrugem, pontas de elétrodos, salpicos de solda, poeiras, rebarbas e outros detritos, antes da entrada em operação do sistema. Essa limpeza é geralmente feita pelo bombeamento continuo de água até que a água saia completamente limpa. Por precaução adicional, colocam-se filtros provisórios de tela na entrada das bombas, compressores, medidores e outros equipamentos, para evitar a entrada de detritos, durante os primeiros períodos de operação do sistema. A água empregada na limpeza deve ser doce, limpa e não poluída; para tubulações de aços inoxidáveis deve ser exigido que a água não tenha concentração de cloretos acima de 30 ppm. Antes da limpeza, devem ser retiradas da tubulação as válvulas de retenção e de controle, placas de orifício, separadores de linha, e também as válvulas de segurança e de alívio; essas peças devem ser limpas em separado, e substituídas provisoriamente na tubulação, onde possível e necessário, por pedaços curtos de tubo com os extremos flangeados ("carretéis", como são chamados). No caso de tubulações para gases, principalmente quando de grande diâmetro, deve, ser verificado no projeto se os suportes podem resistir ao peso da tubulação cheia de água, ou se é necessária a construção de escoramentos provisórios. Nas tubulações ligadas a compressores, depois da limpeza usual com água, deve-se fazer uma segunda limpeza com ar comprimido, para remover os restos de água ou de umidade. Em casos especiais de tubulações em que, devido ao material ou ao serviço, a presença ou vestígios de água não possam ser permitidos, a limpeza devera ser feita apenas com ar comprimido. Em lugar da limpeza convencional acima descrita, a limpeza das tubulações também pode ser feita simplesmente por meio de um "pig" (êmbolo) especial que desliza por dentro da tubulação acionado pela pressão da água, e em cuja passagem vai carregando detritos e corpos estranhos existentes.
  • 23. 23 Quando devido à natureza do serviço houver necessidade de uma limpeza mais perfeita, pode-se recorrer à limpeza mecânica e à limpeza química. A limpeza mecânica é feita por meio de escovas rotativas, elétricas ou de ar comprimido. Pode também ser feita manualmente, em tubos de grande diâmetro, nos quais seja possível a entrada de pessoas. A limpeza química consiste na circulação de soluções especiais de detergentes, ácidos ou soda cáustica, conforme o material do tubo e o grau de limpeza desejado. A solução química deve ser depois completamente removida por meio de água, vapor ou ar comprimido. As tubulações destinadas a água potável devem sofrer uma desinfecção feita com uma solução contendo no mínimo 50 mg/litro de cloro, durante pelo menos 3 horas. A desinfecção deve ser repetida até que a análise bacteriológica não acuse mais qualquer contaminação.
  • 24. 24 5.3.1 PIGs Existem no mercado diferentes métodos de limpeza e inspeção de dutos, dentre elas, a utilização de um instrumento especial, o PIG, é considerado, hoje, o procedimento mais seguro e mais utilizado. PIG nada mais é que um dispositivo que é inserido no duto e que viaja livremente, dirigido pelo próprio fluxo (água, gás ou seu próprio fluído). Entretanto os PIGs são utilizados para outras funções além de limpeza de tubulações. Os PIGs também são utilizados no tratamento de tubulações, no monitoramento, na inspeção de falhas e corrosão. Segue abaixo algumas de suas funções: - Separação de produtos; - Limpeza os depósitos e os restos; - Localização de obstruções; - Remoção de líquidos; - Remoção de gás; - Medições da geometria da tubulação; - Inspeção interna; - Revestimento de diâmetro interno; - Inibição de corrosão; - Melhoraria da eficiência do fluxo. Diferentes Tipos de PIGs
  • 25. 25 CONCLUSÃO As tubulações possuem um papel grandioso na indústria, independentemente qual seja ela, naval, automobilística, etc. Suas caracterísiticas, dimensões, composição química, são de extrema importância já que, no resultado final do trabalho, cada uma delas terá uma propriedade diferente. Após a análise de especialistas, cada tipo de tubulação terá uma finalidade. Por isso as normas devem ser seguidas a risca e seu processamento e fabricação também.

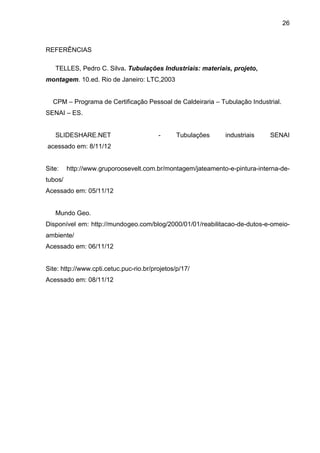

  • 26. 26 REFERÊNCIAS TELLES, Pedro C. Silva. Tubulações Industriais: materiais, projeto, montagem. 10.ed. Rio de Janeiro: LTC,2003 CPM – Programa de Certificação Pessoal de Caldeiraria – Tubulação Industrial. SENAI – ES. SLIDESHARE.NET - Tubulações industriais SENAI acessado em: 8/11/12 Site: http://www.gruporoosevelt.com.br/montagem/jateamento-e-pintura-interna-de- tubos/ Acessado em: 05/11/12 Mundo Geo. Disponível em: http://mundogeo.com/blog/2000/01/01/reabilitacao-de-dutos-e-omeio- ambiente/ Acessado em: 06/11/12 Site: http://www.cpti.cetuc.puc-rio.br/projetos/p/17/ Acessado em: 08/11/12
