Elementos de Máquinas - Introdução

1. Elementos de Máquinas:
Introdução
O que são?
Para que Serve?
Como são?
Instrutor: Amauri José
Junho de 2016

2. Esses conhecimentos são

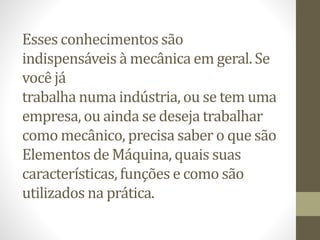

indispensáveis à mecânica em geral. Se
você já
trabalha numa indústria, ou se tem uma
empresa, ou ainda se deseja trabalhar
como mecânico, precisa saber o que são
Elementos de Máquina, quais suas
características, funções e como são
utilizados na prática.

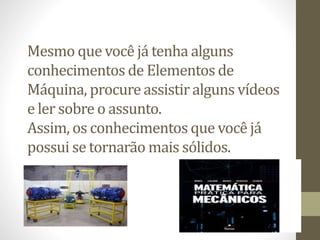

3. Mesmo que você já tenha alguns
conhecimentos de Elementos de
Máquina, procure assistir alguns vídeos
e ler sobre o assunto.
Assim, os conhecimentos que você já
possui se tornarão mais sólidos.

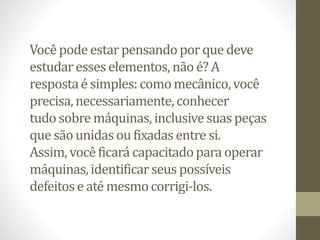

4. Vocêpodeestar pensandoporque deve
estudaresses elementos, não é? A
respostaé simples:comomecânico,você
precisa,necessariamente,conhecer
tudo sobremáquinas,inclusivesuas peças
que são unidas ou fixadas entre si.
Assim, vocêficará capacitadopara operar
máquinas,identificarseus possíveis
defeitose até mesmocorrigi-los.

5. •Elementos de fixação
Se você vai fazer uma caixa de papelão, possivelmente usará cola, fita
adesiva ou grampos para unir as partes da caixa. Por outro lado, se
você pretende fazer uma caixa ou engradado de madeira, usará pregos
ou taxas para unir as partes.

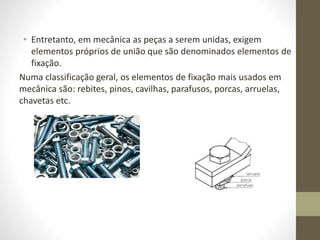

6. • Entretanto, em mecânica as peças a serem unidas, exigem
elementos próprios de união que são denominados elementos de
fixação.
Numa classificação geral, os elementos de fixação mais usados em
mecânica são: rebites, pinos, cavilhas, parafusos, porcas, arruelas,
chavetas etc.

7. Elementos de Apoio

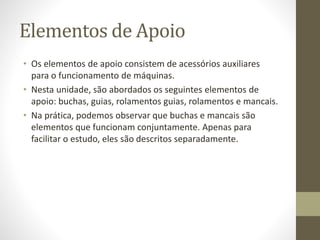

• Os elementos de apoio consistem de acessórios auxiliares
para o funcionamento de máquinas.
• Nesta unidade, são abordados os seguintes elementos de
apoio: buchas, guias, rolamentos guias, rolamentos e mancais.
• Na prática, podemos observar que buchas e mancais são
elementos que funcionam conjuntamente. Apenas para
facilitar o estudo, eles são descritos separadamente.

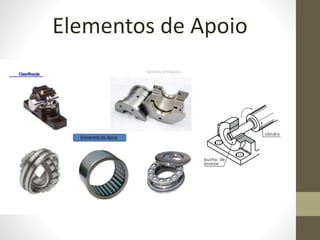

8. Elementos de Apoio

9. Elementos Elásticos

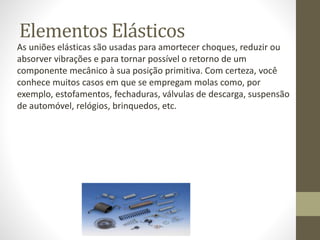

As uniões elásticas são usadas para amortecer choques, reduzir ou
absorver vibrações e para tornar possível o retorno de um
componente mecânico à sua posição primitiva. Com certeza, você
conhece muitos casos em que se empregam molas como, por
exemplo, estofamentos, fechaduras, válvulas de descarga, suspensão
de automóvel, relógios, brinquedos, etc.

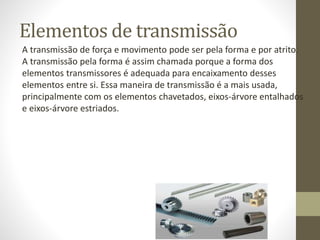

10. Elementos de transmissão
A transmissão de força e movimento pode ser pela forma e por atrito.
A transmissão pela forma é assim chamada porque a forma dos
elementos transmissores é adequada para encaixamento desses
elementos entre si. Essa maneira de transmissão é a mais usada,
principalmente com os elementos chavetados, eixos-árvore entalhados
e eixos-árvore estriados.

11. Descrição de alguns elementos de transmissão

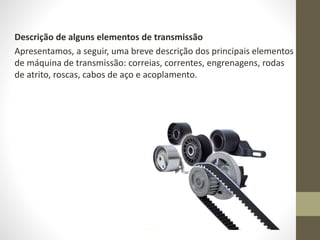

Apresentamos, a seguir, uma breve descrição dos principais elementos
de máquina de transmissão: correias, correntes, engrenagens, rodas
de atrito, roscas, cabos de aço e acoplamento.

12. Elementos de Vedação

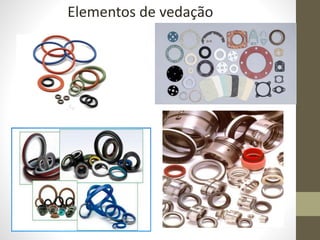

• Elementos de vedação são peças que impedem a saída de
fluido de um ambiente fechado (tubulação, depósito etc.) e
evitam que esse ambiente seja poluído por agentes externos.
Esses elementos, geralmente, localizam-se entre duas peças
fixas ou em duas peças em movimento relativo. As junções
cujas peças apresentam movimento relativo se subdividem
em girantes, quando o movimento é de rotação, e deslizantes,
quando o movimento é de translação

13. Elementos de vedação

14. Elementos de Elevação de Cargas

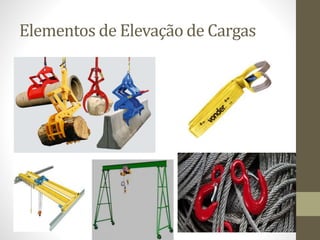

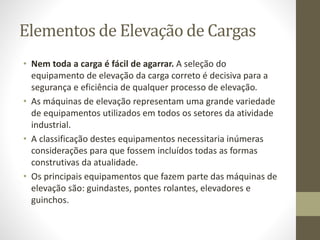

• Nem toda a carga é fácil de agarrar. A seleção do
equipamento de elevação da carga correto é decisiva para a
segurança e eficiência de qualquer processo de elevação.
• As máquinas de elevação representam uma grande variedade
de equipamentos utilizados em todos os setores da atividade
industrial.
• A classificação destes equipamentos necessitaria inúmeras
considerações para que fossem incluídos todas as formas
construtivas da atualidade.
• Os principais equipamentos que fazem parte das máquinas de
elevação são: guindastes, pontes rolantes, elevadores e
guinchos.

15. Elementos de Elevação de Cargas

16. Máquinas e suas Generalidades

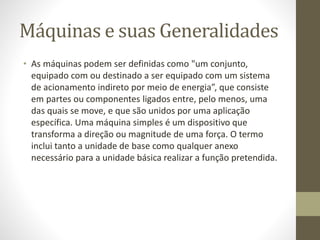

• As máquinas podem ser definidas como "um conjunto,
equipado com ou destinado a ser equipado com um sistema
de acionamento indireto por meio de energia”, que consiste
em partes ou componentes ligados entre, pelo menos, uma
das quais se move, e que são unidos por uma aplicação
específica. Uma máquina simples é um dispositivo que
transforma a direção ou magnitude de uma força. O termo
inclui tanto a unidade de base como qualquer anexo
necessário para a unidade básica realizar a função pretendida.

17. • Sistemas de máquinas

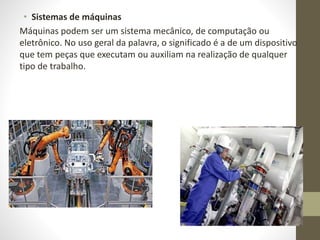

Máquinas podem ser um sistema mecânico, de computação ou
eletrônico. No uso geral da palavra, o significado é a de um dispositivo
que tem peças que executam ou auxiliam na realização de qualquer
tipo de trabalho.

18. Sistema de Máquinas

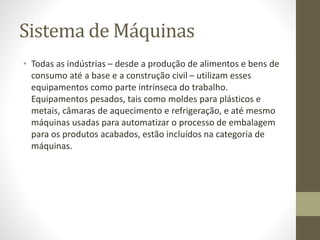

• Todas as indústrias – desde a produção de alimentos e bens de
consumo até a base e a construção civil – utilizam esses
equipamentos como parte intrínseca do trabalho.
Equipamentos pesados, tais como moldes para plásticos e
metais, câmaras de aquecimento e refrigeração, e até mesmo
máquinas usadas para automatizar o processo de embalagem
para os produtos acabados, estão incluídos na categoria de
máquinas.

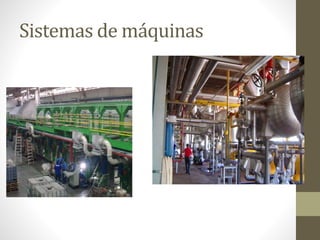

19. Sistemas de máquinas

20. Sistema de Máquinas

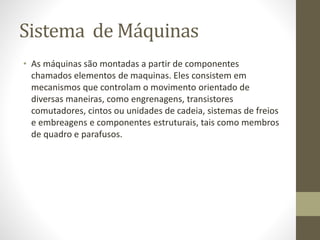

• As máquinas são montadas a partir de componentes
chamados elementos de maquinas. Eles consistem em
mecanismos que controlam o movimento orientado de
diversas maneiras, como engrenagens, transistores
comutadores, cintos ou unidades de cadeia, sistemas de freios
e embreagens e componentes estruturais, tais como membros
de quadro e parafusos.
