Resistência dos Materiais II:
Juntas Soldadas
Prof. Jorge A. R. Durán
Enga. Mecânica UFF – Volta Redonda
duran@vm.uff.br
June 15 1

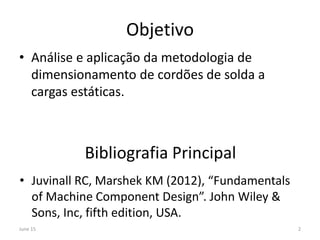

Objetivo
• Análise e aplicação da metodologia de
dimensionamento de cordões de solda a
cargas estáticas.
Bibliografia Principal
• Juvinall RC, Marshek KM (2012), “Fundamentals
of Machine Component Design”. John Wiley &
Sons, Inc, fifth edition, USA.
June 15 2

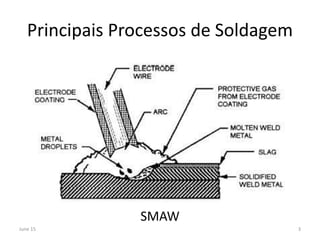

Principais Processos de Soldagem
SMAW
June 15 3

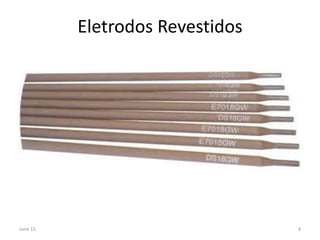

Eletrodos Revestidos
June 15 4
Eletrodos Revestidos
June 15 5

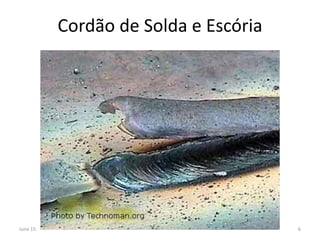

Cordão de Solda e Escória
June 15 6

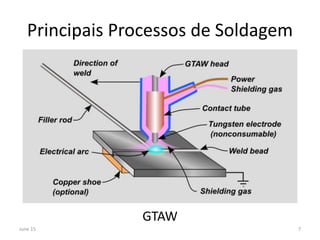

Principais Processos de Soldagem
GTAW
June 15 7

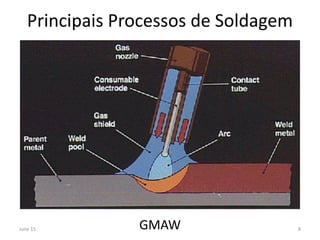

Principais Processos de Soldagem
GMAWJune 15 8

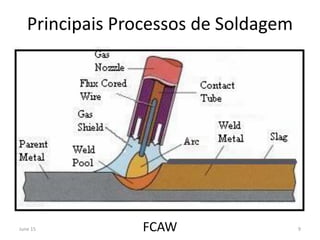

Principais Processos de Soldagem
FCAWJune 15 9

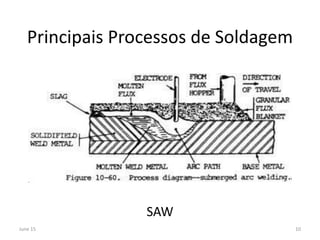

Principais Processos de Soldagem
SAW
June 15 10

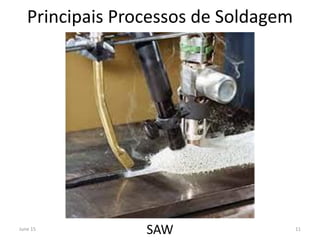

Principais Processos de Soldagem
SAWJune 15 11

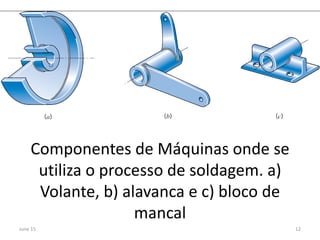

Componentes de Máquinas onde se
utiliza o processo de soldagem. a)
Volante, b) alavanca e c) bloco de
mancal
June 15 12

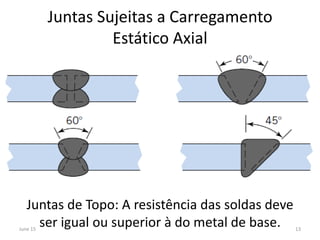

Juntas de Topo: A resistência das soldas deve
ser igual ou superior à do metal de base.
Juntas Sujeitas a Carregamento
Estático Axial
June 15 13

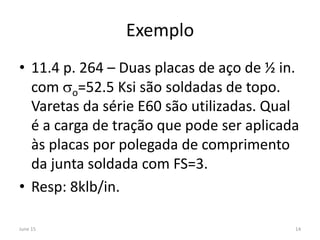

Exemplo
• 11.4 p. 264 – Duas placas de aço de ½ in.
com so=52.5 Ksi são soldadas de topo.
Varetas da série E60 são utilizadas. Qual
é a carga de tração que pode ser aplicada
às placas por polegada de comprimento
da junta soldada com FS=3.
• Resp: 8klb/in.
June 15 14
lh
V
A
V


707.0


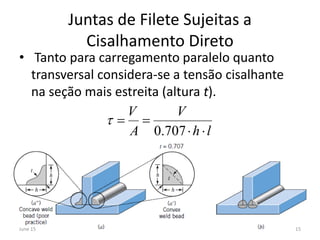

Juntas de Filete Sujeitas a
Cisalhamento Direto
• Tanto para carregamento paralelo quanto
transversal considera-se a tensão cisalhante
na seção mais estreita (altura t).
June 15 15

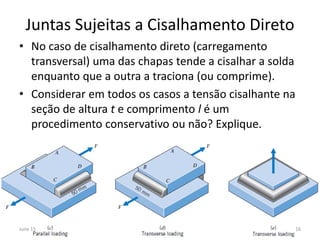

Juntas Sujeitas a Cisalhamento Direto
• No caso de cisalhamento direto (carregamento
transversal) uma das chapas tende a cisalhar a solda
enquanto que a outra a traciona (ou comprime).
• Considerar em todos os casos a tensão cisalhante na
seção de altura t e comprimento l é um
procedimento conservativo ou não? Explique.
June 15 16

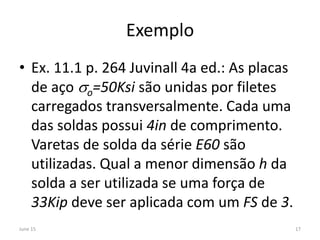

Exemplo
• Ex. 11.1 p. 264 Juvinall 4a ed.: As placas
de aço so=50Ksi são unidas por filetes
carregados transversalmente. Cada uma
das soldas possui 4in de comprimento.
Varetas de solda da série E60 são
utilizadas. Qual a menor dimensão h da
solda a ser utilizada se uma força de
33Kip deve ser aplicada com um FS de 3.
June 15 17

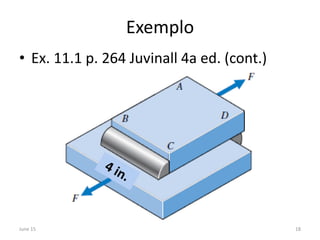

Exemplo
June 15 18
• Ex. 11.1 p. 264 Juvinall 4a ed. (cont.)

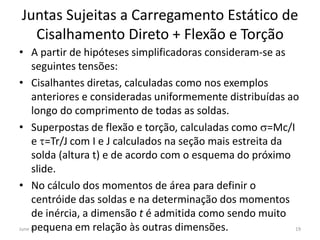

Juntas Sujeitas a Carregamento Estático de
Cisalhamento Direto + Flexão e Torção
• A partir de hipóteses simplificadoras consideram-se as
seguintes tensões:
• Cisalhantes diretas, calculadas como nos exemplos
anteriores e consideradas uniformemente distribuídas ao
longo do comprimento de todas as soldas.

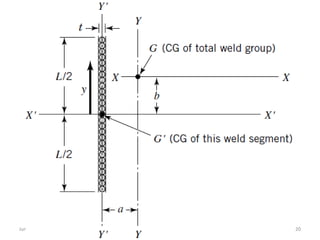

• Superpostas de flexão e torção, calculadas como s=Mc/I
e =Tr/J com I e J calculados na seção mais estreita da
solda (altura t) e de acordo com o esquema do próximo
slide.
• No cálculo dos momentos de área para definir o
centróide das soldas e na determinação dos momentos
de inércia, a dimensão t é admitida como sendo muito
pequena em relação às outras dimensões.June 15 19
June 15 20
June 15 21
 

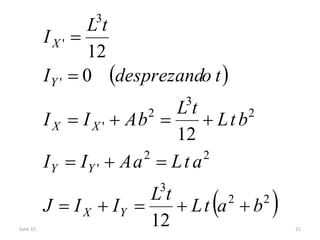

 22
3
22
'
2
3
2
'
'
3
'
12
12
0
12
batL
tL
IIJ
atLaAII
btL
tL
bAII
todesprezandI
tL
I
YX
YY
XX
Y
X





June 15 22

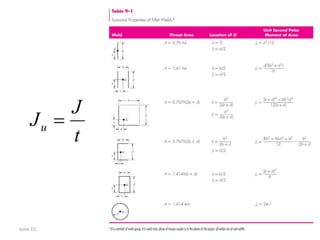

t
J
Ju 

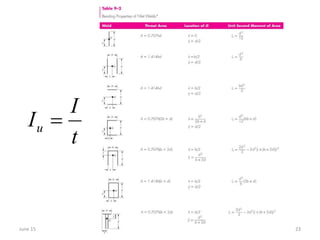

June 15 23
t
I
Iu 
June 15 24
June 15 25

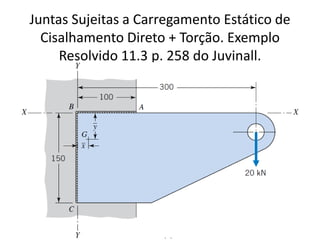

Juntas Sujeitas a Carregamento Estático de
Cisalhamento Direto + Torção. Exemplo
Resolvido 11.3 p. 258 do Juvinall.
June 15 26

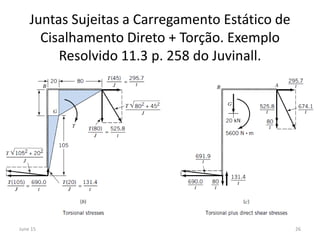

Juntas Sujeitas a Carregamento Estático de
Cisalhamento Direto + Torção. Exemplo
Resolvido 11.3 p. 258 do Juvinall.
June 15 27

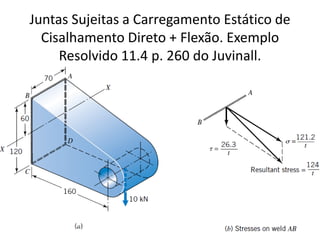

Juntas Sujeitas a Carregamento Estático de
Cisalhamento Direto + Flexão. Exemplo
Resolvido 11.4 p. 260 do Juvinall.
June 15 28
Exemplo: Problema
11.13 p. 265 Juvinall 4ª
ed.: O suporte mostrado
deve sustentar uma carga
total (aplicada no meio
da barra) de 60KN. Qual
a dimensão necessária
da solda para FS=3 e
varetas E60?
June 15 29

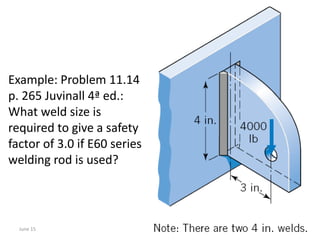

Example: Problem 11.14
p. 265 Juvinall 4ª ed.:
What weld size is
required to give a safety
factor of 3.0 if E60 series
welding rod is used?

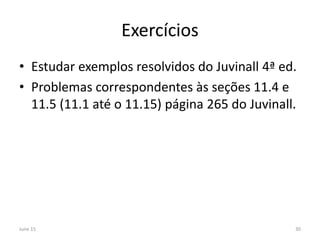

Exercícios
• Estudar exemplos resolvidos do Juvinall 4ª ed.
• Problemas correspondentes às seções 11.4 e
11.5 (11.1 até o 11.15) página 265 do Juvinall.
June 15 30

Mais conteúdo relacionado

Mais procurados

Nbr 14762 dimensionamento de estruturas de aço perfis formados a frio
Nbr 14762 dimensionamento de estruturas de aço perfis formados a frioNbr 14762 dimensionamento de estruturas de aço perfis formados a frio
Nbr 14762 dimensionamento de estruturas de aço perfis formados a frio
ejfelix

Exercicios de torção
Exercicios de torçãoExercicios de torção
Exercicios de torção
Romualdo SF

Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...
Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...
Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...
ejfelix

Caldeiraria
CaldeirariaCaldeiraria
Caldeiraria
Gustavo Pessoa

Lista 1 2 e 3 gabarito
Lista 1 2 e 3 gabaritoLista 1 2 e 3 gabarito
Lista 1 2 e 3 gabarito
Anyzete Galdino

201553 22238 7-flambagem
201553 22238 7-flambagem201553 22238 7-flambagem
201553 22238 7-flambagem
Bruna Húngaro

Catalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimicoCatalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimico
Wanderley Martins

Aula 12 torção
Aula 12 torçãoAula 12 torção
Aula 12 torção
Tiago da Cunha Luna

Resolução da lista de exercícios 1 complementos de rm-7
Resolução da lista de exercícios 1  complementos de rm-7Resolução da lista de exercícios 1  complementos de rm-7
Resolução da lista de exercícios 1 complementos de rm-7
Eduardo Spech

Memória de cálculo de linha de vida
Memória de cálculo de linha de vida  Memória de cálculo de linha de vida
Memória de cálculo de linha de vida
gbozz832

Lista de exercícios
Lista de exercíciosLista de exercícios
Lista de exercícios
olivema91

7 eixos, chavetas e acoplamentos
7 eixos, chavetas e acoplamentos7 eixos, chavetas e acoplamentos
7 eixos, chavetas e acoplamentos
Evaldo Agnoletto

3 torcao
3 torcao3 torcao
3 torcao
Ana Rangel

Catalogo tecnico Gerdau
Catalogo tecnico GerdauCatalogo tecnico Gerdau
Catalogo tecnico Gerdau
Fabio Silva

Soluções resistência dos materiais - beer & johnston - 3a ed
Soluções   resistência dos materiais - beer & johnston - 3a edSoluções   resistência dos materiais - beer & johnston - 3a ed
Soluções resistência dos materiais - beer & johnston - 3a ed
LeandroHFDiogenes

2º lista de exercícios de soldagem
2º lista de exercícios de soldagem 2º lista de exercícios de soldagem
2º lista de exercícios de soldagem
paulofarina

5 projeto de vigas em flexao
5 projeto de vigas em flexao5 projeto de vigas em flexao
5 projeto de vigas em flexao
Dande_Dias

Exercícios de torque
Exercícios de torqueExercícios de torque
Exercícios de torque
Robsoncn

Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016
Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016
Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016
Afonso Celso Siqueira Silva

Ciência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidadeCiência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidade
Vicktor Richelly


Mais procurados (20)

Nbr 14762 dimensionamento de estruturas de aço perfis formados a frio
Nbr 14762 dimensionamento de estruturas de aço perfis formados a frioNbr 14762 dimensionamento de estruturas de aço perfis formados a frio
Nbr 14762 dimensionamento de estruturas de aço perfis formados a frio

Exercicios de torção
Exercicios de torçãoExercicios de torção
Exercicios de torção

Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...
Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...
Nbr 8855 eb 168 propriedades mecanicas de elementos de fixacao parafusos e pr...

Caldeiraria
CaldeirariaCaldeiraria
Caldeiraria

Lista 1 2 e 3 gabarito
Lista 1 2 e 3 gabaritoLista 1 2 e 3 gabarito
Lista 1 2 e 3 gabarito

201553 22238 7-flambagem
201553 22238 7-flambagem201553 22238 7-flambagem
201553 22238 7-flambagem

Catalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimicoCatalogo chumbador mecanico_e_quimico
Catalogo chumbador mecanico_e_quimico

Aula 12 torção
Aula 12 torçãoAula 12 torção
Aula 12 torção

Resolução da lista de exercícios 1 complementos de rm-7
Resolução da lista de exercícios 1  complementos de rm-7Resolução da lista de exercícios 1  complementos de rm-7
Resolução da lista de exercícios 1 complementos de rm-7

Memória de cálculo de linha de vida
Memória de cálculo de linha de vida  Memória de cálculo de linha de vida
Memória de cálculo de linha de vida

Lista de exercícios
Lista de exercíciosLista de exercícios
Lista de exercícios

7 eixos, chavetas e acoplamentos
7 eixos, chavetas e acoplamentos7 eixos, chavetas e acoplamentos
7 eixos, chavetas e acoplamentos

3 torcao
3 torcao3 torcao
3 torcao

Catalogo tecnico Gerdau
Catalogo tecnico GerdauCatalogo tecnico Gerdau
Catalogo tecnico Gerdau

Soluções resistência dos materiais - beer & johnston - 3a ed
Soluções   resistência dos materiais - beer & johnston - 3a edSoluções   resistência dos materiais - beer & johnston - 3a ed
Soluções resistência dos materiais - beer & johnston - 3a ed

2º lista de exercícios de soldagem
2º lista de exercícios de soldagem 2º lista de exercícios de soldagem
2º lista de exercícios de soldagem

5 projeto de vigas em flexao
5 projeto de vigas em flexao5 projeto de vigas em flexao
5 projeto de vigas em flexao

Exercícios de torque
Exercícios de torqueExercícios de torque
Exercícios de torque

Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016
Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016
Resistência de materiais.pdf exercícios resolvidos em 26 mar 2016

Ciência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidadeCiência dos materiais - fluência, resiliência e tenacidade
Ciência dos materiais - fluência, resiliência e tenacidade


Semelhante a Calculo resistencia de solda

Revisao da prova 3
Revisao da prova 3Revisao da prova 3
Revisao da prova 3
Arquimedes Almeida Junior

2 propriedades mecanicas fundamentais
2 propriedades mecanicas fundamentais2 propriedades mecanicas fundamentais
2 propriedades mecanicas fundamentais
Anselmo Fabris

Apostila molas 1
Apostila molas 1Apostila molas 1
Apostila molas 1
Matias Trevizani

Apostila molas
Apostila molas Apostila molas
Apostila molas
Juan Castro

Apostila molas
Apostila molasApostila molas
Apostila molas
ssuserf3df0b

Equipamento estáticos
Equipamento estáticosEquipamento estáticos
Equipamento estáticos
Ciara Barcelos Zanelato

apostila-flexc3a3o-em-vigas (1).pdf
apostila-flexc3a3o-em-vigas (1).pdfapostila-flexc3a3o-em-vigas (1).pdf
apostila-flexc3a3o-em-vigas (1).pdf
MarcoCordon

Parafusos aula 2
Parafusos aula 2Parafusos aula 2
Parafusos aula 2
Luis Dias

Aula 29 correntes
Aula 29   correntesAula 29   correntes
Aula 29 correntes
Renaldo Adriano

7.0 apostila-amar. e mov. de cargas
7.0 apostila-amar. e mov. de cargas7.0 apostila-amar. e mov. de cargas
7.0 apostila-amar. e mov. de cargas
Manoel Benedito

Aula 10 ensaio de torção
Aula 10   ensaio de torçãoAula 10   ensaio de torção
Aula 10 ensaio de torção
Renaldo Adriano

Cisalhamento tubular e rigido resistencia de material
Cisalhamento tubular e rigido resistencia de materialCisalhamento tubular e rigido resistencia de material
Cisalhamento tubular e rigido resistencia de material
EngenhariaLoctrad

18 torcao
18 torcao18 torcao
18 torcao
gabioa

Aula 17 - Torção.pdf
Aula 17 - Torção.pdfAula 17 - Torção.pdf
Aula 17 - Torção.pdf
EdelsonPereira2


Semelhante a Calculo resistencia de solda (14)

Revisao da prova 3
Revisao da prova 3Revisao da prova 3
Revisao da prova 3

2 propriedades mecanicas fundamentais
2 propriedades mecanicas fundamentais2 propriedades mecanicas fundamentais
2 propriedades mecanicas fundamentais

Apostila molas 1
Apostila molas 1Apostila molas 1
Apostila molas 1

Apostila molas
Apostila molas Apostila molas
Apostila molas

Apostila molas
Apostila molasApostila molas
Apostila molas

Equipamento estáticos
Equipamento estáticosEquipamento estáticos
Equipamento estáticos

apostila-flexc3a3o-em-vigas (1).pdf
apostila-flexc3a3o-em-vigas (1).pdfapostila-flexc3a3o-em-vigas (1).pdf
apostila-flexc3a3o-em-vigas (1).pdf

Parafusos aula 2
Parafusos aula 2Parafusos aula 2
Parafusos aula 2

Aula 29 correntes
Aula 29   correntesAula 29   correntes
Aula 29 correntes

7.0 apostila-amar. e mov. de cargas
7.0 apostila-amar. e mov. de cargas7.0 apostila-amar. e mov. de cargas
7.0 apostila-amar. e mov. de cargas

Aula 10 ensaio de torção
Aula 10   ensaio de torçãoAula 10   ensaio de torção
Aula 10 ensaio de torção

Cisalhamento tubular e rigido resistencia de material
Cisalhamento tubular e rigido resistencia de materialCisalhamento tubular e rigido resistencia de material
Cisalhamento tubular e rigido resistencia de material

18 torcao
18 torcao18 torcao
18 torcao

Aula 17 - Torção.pdf
Aula 17 - Torção.pdfAula 17 - Torção.pdf
Aula 17 - Torção.pdf


Calculo resistencia de solda

  • 1. Resistência dos Materiais II: Juntas Soldadas Prof. Jorge A. R. Durán Enga. Mecânica UFF – Volta Redonda duran@vm.uff.br June 15 1
  • 2. Objetivo • Análise e aplicação da metodologia de dimensionamento de cordões de solda a cargas estáticas. Bibliografia Principal • Juvinall RC, Marshek KM (2012), “Fundamentals of Machine Component Design”. John Wiley & Sons, Inc, fifth edition, USA. June 15 2
  • 3. Principais Processos de Soldagem SMAW June 15 3
  • 6. Cordão de Solda e Escória June 15 6
  • 7. Principais Processos de Soldagem GTAW June 15 7
  • 8. Principais Processos de Soldagem GMAWJune 15 8
  • 9. Principais Processos de Soldagem FCAWJune 15 9
  • 10. Principais Processos de Soldagem SAW June 15 10
  • 11. Principais Processos de Soldagem SAWJune 15 11
  • 12. Componentes de Máquinas onde se utiliza o processo de soldagem. a) Volante, b) alavanca e c) bloco de mancal June 15 12
  • 13. Juntas de Topo: A resistência das soldas deve ser igual ou superior à do metal de base. Juntas Sujeitas a Carregamento Estático Axial June 15 13
  • 14. Exemplo • 11.4 p. 264 – Duas placas de aço de ½ in. com so=52.5 Ksi são soldadas de topo. Varetas da série E60 são utilizadas. Qual é a carga de tração que pode ser aplicada às placas por polegada de comprimento da junta soldada com FS=3. • Resp: 8klb/in. June 15 14
  • 15. lh V A V   707.0  Juntas de Filete Sujeitas a Cisalhamento Direto • Tanto para carregamento paralelo quanto transversal considera-se a tensão cisalhante na seção mais estreita (altura t). June 15 15
  • 16. Juntas Sujeitas a Cisalhamento Direto • No caso de cisalhamento direto (carregamento transversal) uma das chapas tende a cisalhar a solda enquanto que a outra a traciona (ou comprime). • Considerar em todos os casos a tensão cisalhante na seção de altura t e comprimento l é um procedimento conservativo ou não? Explique. June 15 16
  • 17. Exemplo • Ex. 11.1 p. 264 Juvinall 4a ed.: As placas de aço so=50Ksi são unidas por filetes carregados transversalmente. Cada uma das soldas possui 4in de comprimento. Varetas de solda da série E60 são utilizadas. Qual a menor dimensão h da solda a ser utilizada se uma força de 33Kip deve ser aplicada com um FS de 3. June 15 17
  • 18. Exemplo June 15 18 • Ex. 11.1 p. 264 Juvinall 4a ed. (cont.)

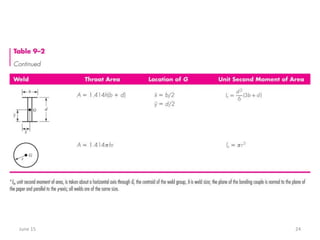

  • 19. Juntas Sujeitas a Carregamento Estático de Cisalhamento Direto + Flexão e Torção • A partir de hipóteses simplificadoras consideram-se as seguintes tensões: • Cisalhantes diretas, calculadas como nos exemplos anteriores e consideradas uniformemente distribuídas ao longo do comprimento de todas as soldas. • Superpostas de flexão e torção, calculadas como s=Mc/I e =Tr/J com I e J calculados na seção mais estreita da solda (altura t) e de acordo com o esquema do próximo slide. • No cálculo dos momentos de área para definir o centróide das soldas e na determinação dos momentos de inércia, a dimensão t é admitida como sendo muito pequena em relação às outras dimensões.June 15 19
  • 21. June 15 21    22 3 22 ' 2 3 2 ' ' 3 ' 12 12 0 12 batL tL IIJ atLaAII btL tL bAII todesprezandI tL I YX YY XX Y X     
  • 25. June 15 25 Juntas Sujeitas a Carregamento Estático de Cisalhamento Direto + Torção. Exemplo Resolvido 11.3 p. 258 do Juvinall.
  • 26. June 15 26 Juntas Sujeitas a Carregamento Estático de Cisalhamento Direto + Torção. Exemplo Resolvido 11.3 p. 258 do Juvinall.
  • 27. June 15 27 Juntas Sujeitas a Carregamento Estático de Cisalhamento Direto + Flexão. Exemplo Resolvido 11.4 p. 260 do Juvinall.
  • 28. June 15 28 Exemplo: Problema 11.13 p. 265 Juvinall 4ª ed.: O suporte mostrado deve sustentar uma carga total (aplicada no meio da barra) de 60KN. Qual a dimensão necessária da solda para FS=3 e varetas E60?
  • 29. June 15 29 Example: Problem 11.14 p. 265 Juvinall 4ª ed.: What weld size is required to give a safety factor of 3.0 if E60 series welding rod is used?
  • 30. Exercícios • Estudar exemplos resolvidos do Juvinall 4ª ed. • Problemas correspondentes às seções 11.4 e 11.5 (11.1 até o 11.15) página 265 do Juvinall. June 15 30
