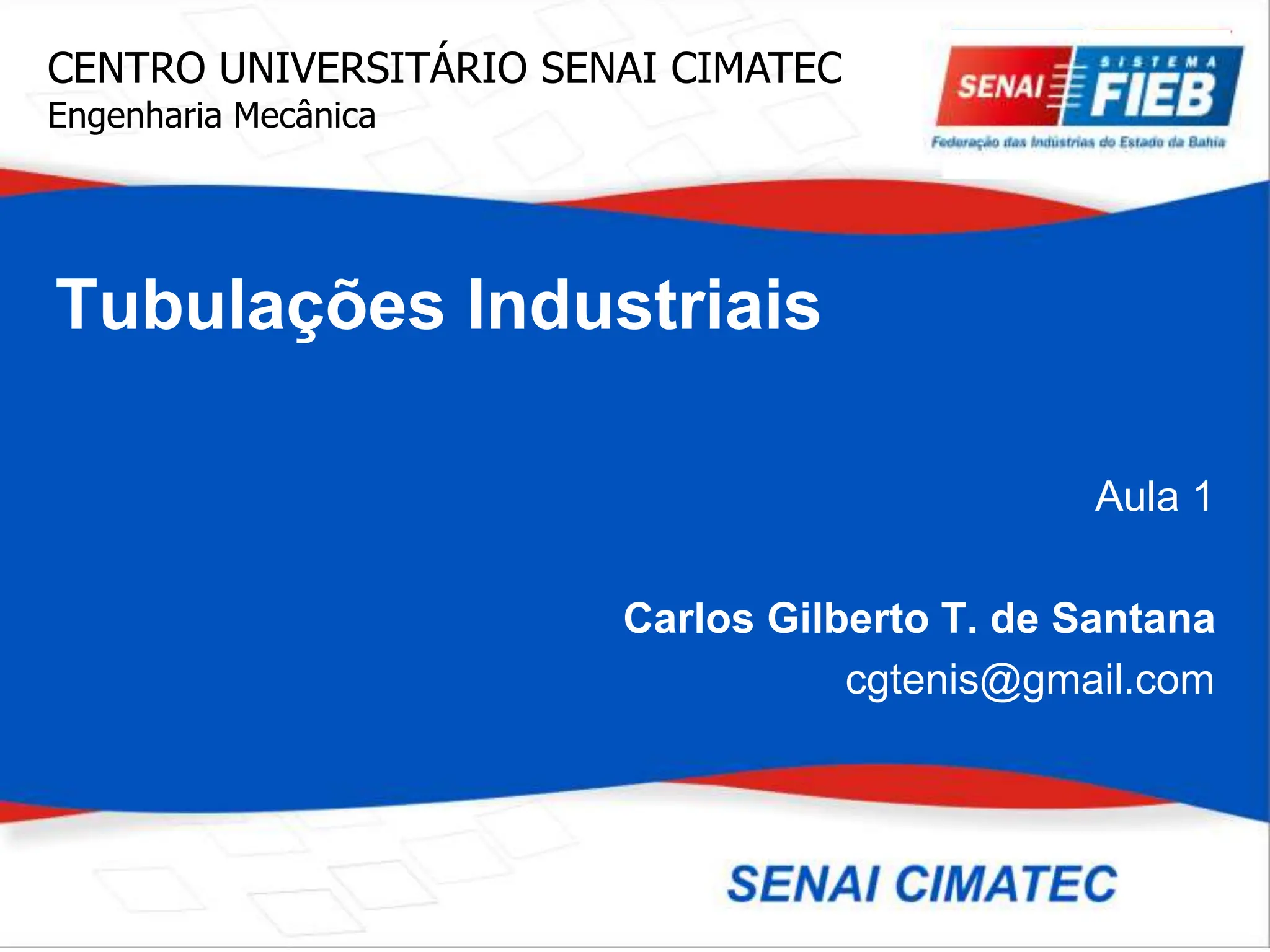

Tubulações Industriais
Aula 1
Carlos Gilberto T. de Santana
cgtenis@gmail.com
CENTRO UNIVERSITÁRIO SENAI CIMATEC
Engenharia Mecânica

8. Corrosão

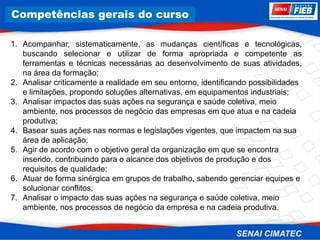

1. Acompanhar, sistematicamente, as mudanças científicas e tecnológicas,
buscando selecionar e utilizar de forma apropriada e competente as
ferramentas e técnicas necessárias ao desenvolvimento de suas atividades,
na área da formação;
2. Analisar criticamente a realidade em seu entorno, identificando possibilidades
e limitações, propondo soluções alternativas, em equipamentos industriais;
3. Analisar impactos das suas ações na segurança e saúde coletiva, meio
ambiente, nos processos de negócio das empresas em que atua e na cadeia
produtiva;
4. Basear suas ações nas normas e legislações vigentes, que impactem na sua
área de aplicação;
5. Agir de acordo com o objetivo geral da organização em que se encontra
inserido, contribuindo para o alcance dos objetivos de produção e dos
requisitos de qualidade;
6. Atuar de forma sinérgica em grupos de trabalho, sabendo gerenciar equipes e
solucionar conflitos;
7. Analisar o impacto das suas ações na segurança e saúde coletiva, meio
ambiente, nos processos de negócio da empresa e na cadeia produtiva.
Competências gerais do curso

8. Corrosão

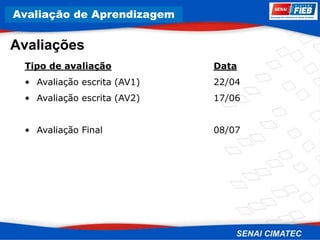

Avaliações
Tipo de avaliação Data
• Avaliação escrita (AV1) 22/04
• Avaliação escrita (AV2) 17/06
• Avaliação Final 08/07
Avaliação de Aprendizagem

8. Corrosão

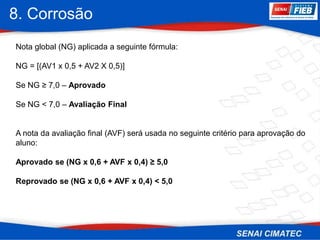

Nota global (NG) aplicada a seguinte fórmula:
NG = [(AV1 x 0,5 + AV2 X 0,5)]
Se NG ≥ 7,0 – Aprovado
Se NG < 7,0 – Avaliação Final
A nota da avaliação final (AVF) será usada no seguinte critério para aprovação do
aluno:
Aprovado se (NG x 0,6 + AVF x 0,4) ≥ 5,0
Reprovado se (NG x 0,6 + AVF x 0,4) < 5,0

8. Corrosão

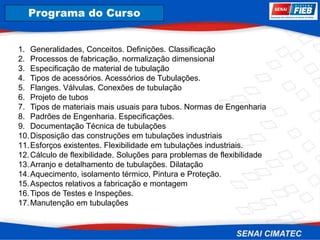

Programa do Curso
1. Generalidades, Conceitos. Definições. Classificação
2. Processos de fabricação, normalização dimensional
3. Especificação de material de tubulação
4. Tipos de acessórios. Acessórios de Tubulações.
5. Flanges. Válvulas. Conexões de tubulação
6. Projeto de tubos
7. Tipos de materiais mais usuais para tubos. Normas de Engenharia
8. Padrões de Engenharia. Especificações.
9. Documentação Técnica de tubulações
10.Disposição das construções em tubulações industriais
11.Esforços existentes. Flexibilidade em tubulações industriais.
12.Cálculo de flexibilidade. Soluções para problemas de flexibilidade
13.Arranjo e detalhamento de tubulações. Dilatação
14.Aquecimento, isolamento térmico, Pintura e Proteção.
15.Aspectos relativos a fabricação e montagem
16.Tipos de Testes e Inspeções.
17.Manutenção em tubulações

8. Corrosão

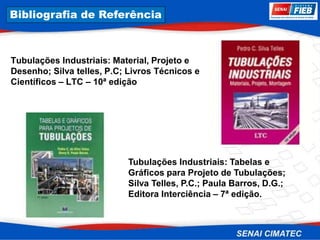

Tubulações Industriais: Material, Projeto e
Desenho; Silva telles, P.C; Livros Técnicos e
Científicos – LTC – 10ª edição
Bibliografia de Referência
Tubulações Industriais: Tabelas e
Gráficos para Projeto de Tubulações;
Silva Telles, P.C.; Paula Barros, D.G.;
Editora Interciência – 7ª edição.

8. Corrosão
Materiais e Equipamentos de
Processo; Silva Telles, P.C.;
Editora Interciência – 6ª edição.
Tubulações Industriais: Cálculo;
Silva Telles, P.C.; Livros Técnicos
Científicos – LTC – 9ª edição.

8. Corrosão
Norma ASME B.31.3: Process Piping; American Society of
Mechanical Engineers - 2010

8. Corrosão

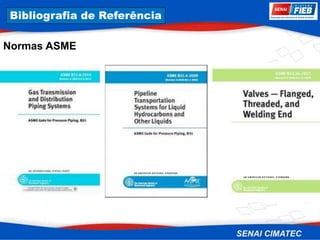

Normas ASME

8. Corrosão

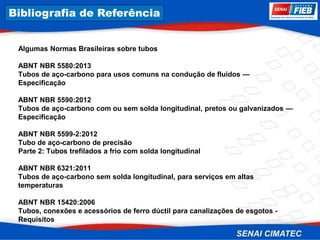

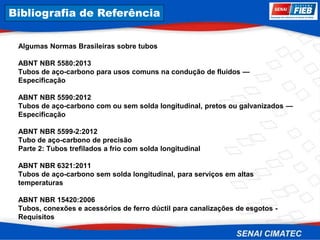

Algumas Normas Brasileiras sobre tubos
ABNT NBR 5580:2013
Tubos de aço-carbono para usos comuns na condução de fluidos —
Especificação
ABNT NBR 5590:2012
Tubos de aço-carbono com ou sem solda longitudinal, pretos ou galvanizados —
Especificação
ABNT NBR 5599-2:2012
Tubo de aço-carbono de precisão
Parte 2: Tubos trefilados a frio com solda longitudinal
ABNT NBR 6321:2011
Tubos de aço-carbono sem solda longitudinal, para serviços em altas
temperaturas
ABNT NBR 15420:2006
Tubos, conexões e acessórios de ferro dúctil para canalizações de esgotos -
Requisitos

8. Corrosão

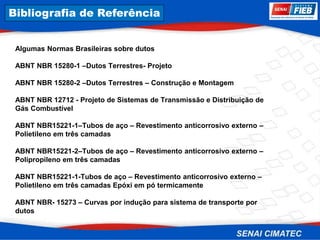

Algumas Normas Brasileiras sobre dutos
ABNT NBR 15280-1 –Dutos Terrestres- Projeto
ABNT NBR 15280-2 –Dutos Terrestres – Construção e Montagem
ABNT NBR 12712 - Projeto de Sistemas de Transmissão e Distribuição de
Gás Combustível
ABNT NBR15221-1–Tubos de aço – Revestimento anticorrosivo externo –
Polietileno em três camadas
ABNT NBR15221-2–Tubos de aço – Revestimento anticorrosivo externo –
Polipropileno em três camadas
ABNT NBR15221-1-Tubos de aço – Revestimento anticorrosivo externo –
Polietileno em três camadas Epóxi em pó termicamente
ABNT NBR- 15273 – Curvas por indução para sistema de transporte por
dutos

8. Corrosão

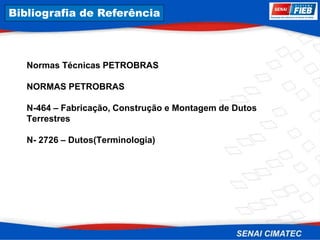

Normas Técnicas PETROBRAS
NORMAS PETROBRAS
N-464 – Fabricação, Construção e Montagem de Dutos
Terrestres
N- 2726 – Dutos(Terminologia)

8. Corrosão

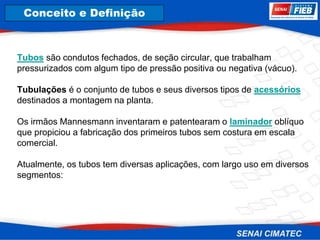

Tubos são condutos fechados, de seção circular, que trabalham
pressurizados com algum tipo de pressão positiva ou negativa (vácuo).

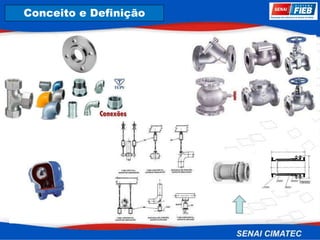

Tubulações é o conjunto de tubos e seus diversos tipos de acessórios
destinados a montagem na planta.

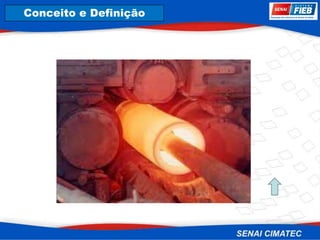

Os irmãos Mannesmann inventaram e patentearam o laminador oblíquo
que propiciou a fabricação dos primeiros tubos sem costura em escala
comercial.
Atualmente, os tubos tem diversas aplicações, com largo uso em diversos
segmentos:

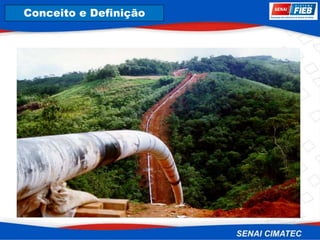

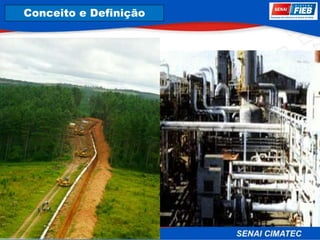

Conceito e Definição

8. Corrosão

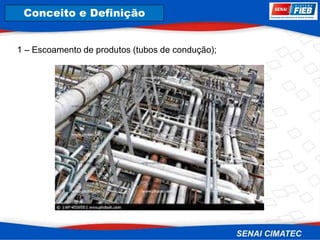

1 – Escoamento de produtos (tubos de condução);

8. Corrosão
2 – Troca térmica (permutadores de calor, caldeiras, fornos, etc);

8. Corrosão

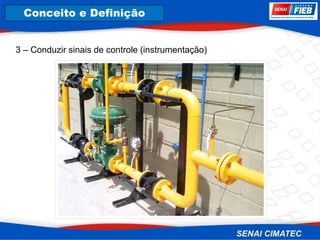

3 – Conduzir sinais de controle (instrumentação)

8. Corrosão

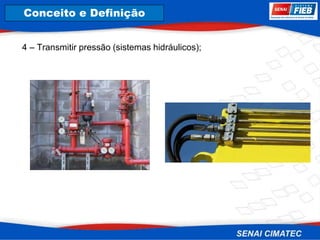

4 – Transmitir pressão (sistemas hidráulicos);

8. Corrosão

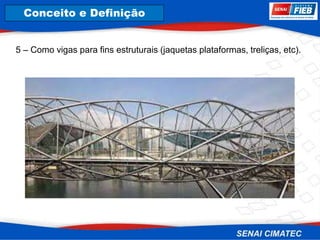

5 – Como vigas para fins estruturais (jaquetas plataformas, treliças, etc).

8. Corrosão

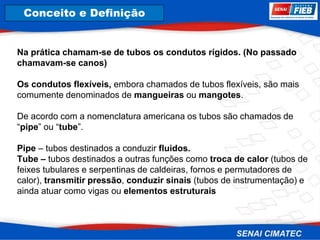

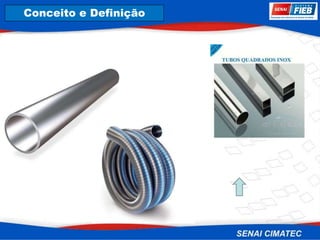

Na prática chamam-se de tubos os condutos rígidos. (No passado
chamavam-se canos)
Os condutos flexíveis, embora chamados de tubos flexíveis, são mais
comumente denominados de mangueiras ou mangotes.
De acordo com a nomenclatura americana os tubos são chamados de
“pipe” ou “tube”.
Pipe – tubos destinados a conduzir fluidos.
Tube – tubos destinados a outras funções como troca de calor (tubos de
feixes tubulares e serpentinas de caldeiras, fornos e permutadores de
calor), transmitir pressão, conduzir sinais (tubos de instrumentação) e
ainda atuar como vigas ou elementos estruturais

8. Corrosão

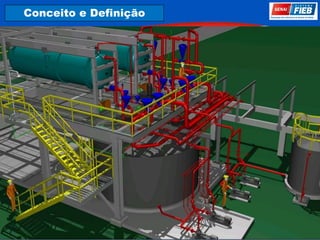

Figura Interligando Equipamentos

8. Corrosão

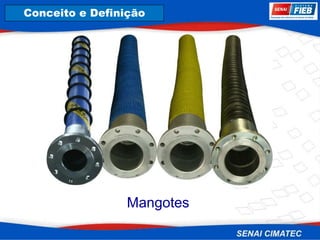

Mangotes

8. Corrosão
Mangueiras

8. Corrosão
Utilizados para escoar fluidos em qualquer estado físico: líquido, sólido,
gasoso ou mistura desses
Uso em qualquer variação de pressão na indústria (vácuo até 10.000
kg/cm2)
Em temperaturas desde próximo zero absoluto até temperaturas de fusão
de metais
Foram descobertos vestígios de uso de tubulações em povos antigos da
Babilônia, China antiga (uso de bambus), Pompéia, Egito e Astecas (uso
de cerâmica), etc
Generalidadess

8. Corrosão

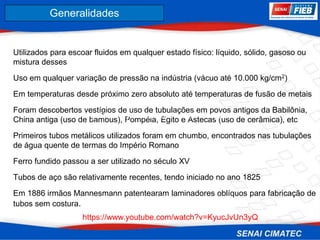

Utilizados para escoar fluidos em qualquer estado físico: líquido, sólido, gasoso ou
mistura desses
Uso em qualquer variação de pressão na indústria (vácuo até 10.000 kg/cm2)
Em temperaturas desde próximo zero absoluto até temperaturas de fusão de metais
Foram descobertos vestígios de uso de tubulações em povos antigos da Babilônia,
China antiga (uso de bambus), Pompéia, Egito e Astecas (uso de cerâmica), etc
Primeiros tubos metálicos utilizados foram em chumbo, encontrados nas tubulações
de água quente de termas do Império Romano
Ferro fundido passou a ser utilizado no século XV
Tubos de aço são relativamente recentes, tendo iniciado no ano 1825
Em 1886 irmãos Mannesmann patentearam laminadores oblíquos para fabricação de
tubos sem costura.
Generalidades
https://www.youtube.com/watch?v=KyucJv
Un3yQ
https://www.youtube.com/watch?v=KyucJvUn3yQ

8. Corrosão

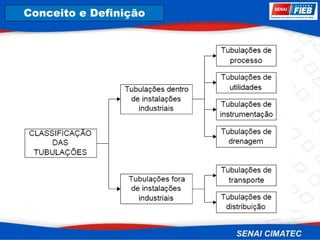

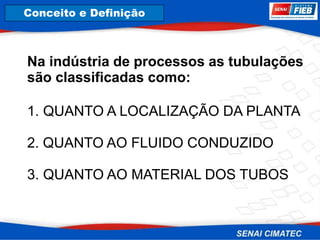

Na indústria de processos as tubulações
são classificadas como:
1. QUANTO A LOCALIZAÇÃO DA PLANTA
2. QUANTO AO FLUIDO CONDUZIDO
3. QUANTO AO MATERIAL DOS TUBOS

8. Corrosão

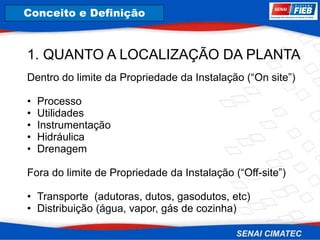

1. QUANTO A LOCALIZAÇÃO DA PLANTA
Dentro do limite da Propriedade da Instalação (“On site”)
• Processo
• Utilidades
• Instrumentação
• Hidráulica
• Drenagem
Fora do limite de Propriedade da Instalação (“Off-site”)
• Transporte (adutoras, dutos, gasodutos, etc)
• Distribuição (água, vapor, gás de cozinha)

8. Corrosão

8. Corrosão

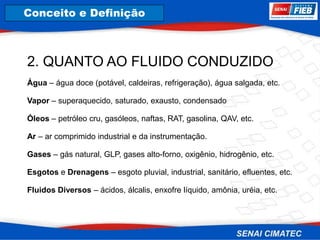

2. QUANTO AO FLUIDO CONDUZIDO
Água – água doce (potável, caldeiras, refrigeração), água salgada, etc.
Vapor – superaquecido, saturado, exausto, condensado
Óleos – petróleo cru, gasóleos, naftas, RAT, gasolina, QAV, etc.
Ar – ar comprimido industrial e da instrumentação.
Gases – gás natural, GLP, gases alto-forno, oxigênio, hidrogênio, etc.
Esgotos e Drenagens – esgoto pluvial, industrial, sanitário, efluentes, etc.
Fluidos Diversos – ácidos, álcalis, enxofre líquido, amônia, uréia, etc.

8. Corrosão

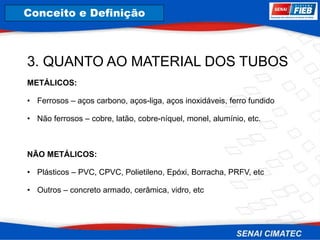

3. QUANTO AO MATERIAL DOS TUBOS
METÁLICOS:
• Ferrosos – aços carbono, aços-liga, aços inoxidáveis, ferro fundido
• Não ferrosos – cobre, latão, cobre-níquel, monel, alumínio, etc.
NÃO METÁLICOS:
• Plásticos – PVC, CPVC, Polietileno, Epóxi, Borracha, PRFV, etc
• Outros – concreto armado, cerâmica, vidro, etc

8. Corrosão

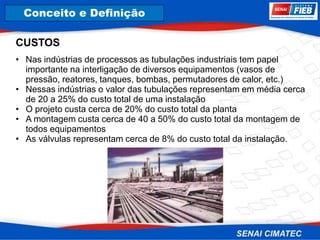

CUSTOS
• Nas indústrias de processos as tubulações industriais tem papel
importante na interligação de diversos equipamentos (vasos de
pressão, reatores, tanques, bombas, permutadores de calor, etc.)
• Nessas indústrias o valor das tubulações representam em média cerca
de 20 a 25% do custo total de uma instalação
• O projeto custa cerca de 20% do custo total da planta
• A montagem custa cerca de 40 a 50% do custo total da montagem de
todos equipamentos
• As válvulas representam cerca de 8% do custo total da instalação.

8. Corrosão

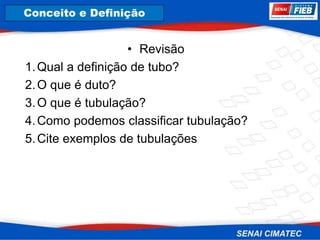

• Revisão
1.Qual a definição de tubo?
2.O que é duto?
3.O que é tubulação?
4.Como podemos classificar tubulação?
5.Cite exemplos de tubulações
