O documento discute três sistemas principais de orientação e localização: 1) Direção baseada na rosa dos ventos 2) Tempo baseado em dias, noites, estações do ano e fusos horários 3) Localização baseada em coordenadas geográficas Esses sistemas se relacionam com os movimentos da Terra e sua posição em relação ao Sol e ao cosmos.

1. ORIENTAÇÃO E LOCALIZAÇÃO
Pontos de orientação
Coordenadas geográficas
Fusos horários
Profª Nilza M. P. Alonso
Galileu

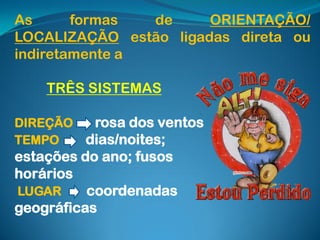

2. As formas de ORIENTAÇÃO/
LOCALIZAÇÃO estão ligadas direta ou
indiretamente a
TRÊS SISTEMAS
DIREÇÃO rosa dos ventos
TEMPO dias/noites;
estações do ano; fusos
horários
LUGAR coordenadas
geográficas

3. Tais sistemas,
por sua vez,
relacionam-se
à Terra como
PLANETA e
dizem
respeito:
a) a seus
movimentos,
b) suas
relações com
o Sol e o
Cosmos
circundante
c) as diferentes representações elaboradas a partir
de a) e b)

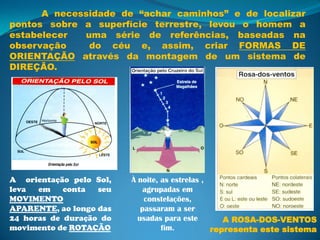

4. A necessidade de “achar caminhos” e de localizar
pontos sobre a superfície terrestre, levou o homem a
estabelecer uma série de referências, baseadas na
observação do céu e, assim, criar FORMAS DE
ORIENTAÇÃO através da montagem de um sistema de
DIREÇÃO.
A orientação pelo Sol, À noite, as estrelas ,
leva em conta seu agrupadas em
MOVIMENTO constelações,
APARENTE, ao longo das passaram a ser
24 horas de duração do usadas para este A ROSA-DOS-VENTOS
movimento de ROTAÇÃO fim. representa este sistema

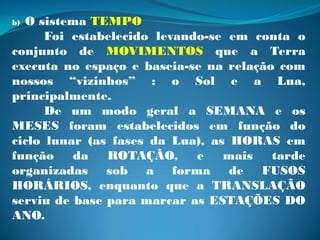

5. b)O sistema TEMPO
Foi estabelecido levando-se em conta o
conjunto de MOVIMENTOS que a Terra
executa no espaço e baseia-se na relação com
nossos “vizinhos” : o Sol e a Lua,
principalmente.
De um modo geral a SEMANA e os
MESES foram estabelecidos em função do
ciclo lunar (as fases da Lua), as HORAS em
função da ROTAÇÃO, e mais tarde
organizadas sob a forma de FUSOS
HORÁRIOS, enquanto que a TRANSLAÇÃO
serviu de base para marcar as ESTAÇÕES DO
ANO.

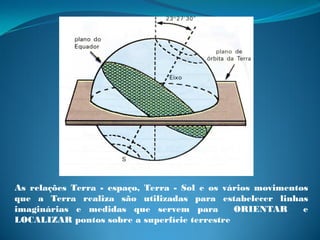

6. As relações Terra - espaço, Terra - Sol e os vários movimentos
que a Terra realiza são utilizadas para estabelecer linhas
imaginárias e medidas que servem para ORIENTAR e
LOCALIZAR pontos sobre a superfície terrestre

7. No MOVIMENTO de ROTAÇÃO a Terra gira ao redor de seu
eixo imaginário acarretando os DIAS (período iluminado) e as
NOITES.
Devido à ESFERICIDADE da Terra e à existência de outros
movimentos, como a translação, os dias e as noites têm duração
diferente ao longo do ano.
No movimento de rotação
a Terra gira de Oeste
para Leste e ao longo das
24 horas tem-se
diferentes horários para
cada parte da superfície
terrestre, que assim
apresenta AO MESMO
TEMPO, 24 horas
diferentes.

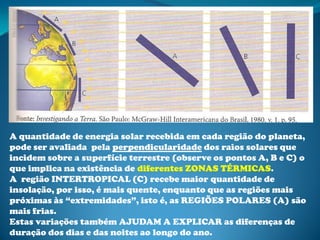

8. A quantidade de energia solar recebida em cada região do planeta,
pode ser avaliada pela perpendicularidade dos raios solares que
incidem sobre a superfície terrestre (observe os pontos A, B e C) o
que implica na existência de diferentes ZONAS TÉRMICAS.
A região INTERTROPICAL (C) recebe maior quantidade de
insolação, por isso, é mais quente, enquanto que as regiões mais
próximas às “extremidades”, isto é, as REGIÕES POLARES (A) são
mais frias.
Estas variações também AJUDAM A EXPLICAR as diferenças de
duração dos dias e das noites ao longo do ano.

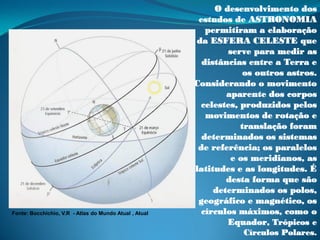

9. O desenvolvimento dos
estudos de ASTRONOMIA
permitiram a elaboração
da ESFERA CELESTE que
serve para medir as
distâncias entre a Terra e
os outros astros.
Considerando o movimento
aparente dos corpos
celestes, produzidos pelos
movimentos de rotação e
translação foram
determinados os sistemas
de referência; os paralelos
e os meridianos, as
latitudes e as longitudes. É
desta forma que são
determinados os polos,
geográfico e magnético, os
Fonte: Bocchichio, V.R - Atlas do Mundo Atual , Atual círculos máximos, como o
Equador, Trópicos e
Círculos Polares.

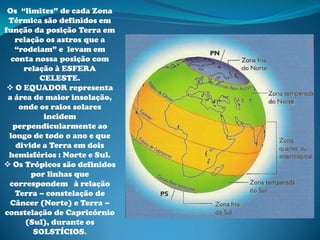

10. Os “limites” de cada Zona
Térmica são definidos em
função da posição Terra em
relação os astros que a
“rodeiam” e levam em
conta nossa posição com
relação à ESFERA
CELESTE.
 O EQUADOR representa
a área de maior insolação,
onde os raios solares
incidem
perpendicularmente ao
longo de todo o ano e que
divide a Terra em dois
hemisférios : Norte e Sul.
 Os Trópicos são definidos
por linhas que
correspondem à relação
Terra – constelação de
Câncer (Norte) e Terra –
constelação de Capricórnio
(Sul), durante os
SOLSTÍCIOS.

11. No movimento de ROTAÇÃO, a Terra gira a
uma velocidade de 1666,6 km/h o que
implica na alternância dos dias e das noites,
em sua duração e nas diferenças de hora.

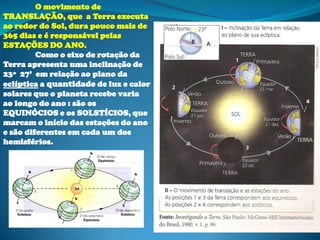

12. O movimento de
TRANSLAÇÃO, que a Terra executa
ao redor do Sol, dura pouco mais de
365 dias e é responsável pelas
ESTAÇÕES DO ANO.
Como o eixo de rotação da
Terra apresenta uma inclinação de
23º 27’ em relação ao plano da
eclíptica a quantidade de luz e calor
solares que o planeta recebe varia
ao longo do ano : são os
EQUINÓCIOS e os SOLSTÍCIOS, que
marcam o início das estações do ano
e são diferentes em cada um dos
hemisférios.

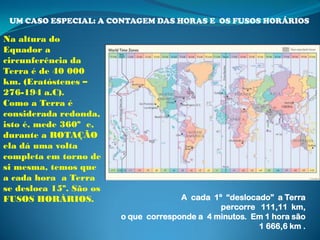

13. UM CASO ESPECIAL: A CONTAGEM DAS HORAS E OS FUSOS HORÁRIOS
Na altura do
Equador a
circunferência da
Terra é de 40 000
km. (Eratóstenes –
276-194 a.C).
Como a Terra é
considerada redonda,
isto é, mede 360º e,
durante a ROTAÇÃO
ela dá uma volta
completa em torno de
si mesma, temos que
a cada hora a Terra
se desloca 15º. São os
FUSOS HORÁRIOS. A cada 1º “deslocado” a Terra
percorre 111,11 km,
o que corresponde a 4 minutos. Em 1 hora são
1 666,6 km .

14. OS FUSOS
HORÁRIOS
foram estabelecidos
na CONFERÊNCIA
INTERNACIONAL
SOBRE MERIDIANOS,
realizada em
Washington (EUA) no
ano de 1884.
O MERIDIANO DE
GREENWICH (GMT)
foi escolhido para ser
o meridiano inicial e
serve para “acertar a
hora” de todos os
lugares do planeta.
Seu oposto (antípoda)
é a LINHA
Fonte: SENE & MOREIRA
INTERNACIONAL DA
DATA (LID), que
ajusta o dia, já que a
LID marca AO MESMO
TEMPO 0h e 24 hs ...

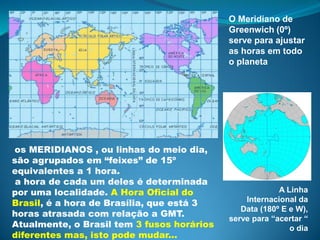

15. O Meridiano de
Greenwich (0º)
serve para ajustar
as horas em todo
o planeta
os MERIDIANOS , ou linhas do meio dia,
são agrupados em “feixes” de 15º
equivalentes a 1 hora.
a hora de cada um deles é determinada
por uma localidade. A Hora Oficial do A Linha
Brasil, é a hora de Brasília, que está 3 Internacional da
Data (180º E e W),
horas atrasada com relação a GMT.
serve para “acertar “
Atualmente, o Brasil tem 3 fusos horários o dia
diferentes mas, isto pode mudar...

16. L L
I I
N N
H H
A A
I I
N N
T T
E E
R R
N N
A A
C C
I I
O O
N N
A A
L L
D D
A A
D D
A A
T T
A A
180º W OESTE – GMT LESTE –
180º E
Hora atrasada 0º Hora adiantada

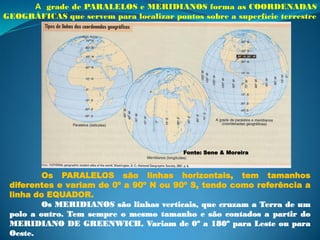

17. A grade de PARALELOS e MERIDIANOS forma as COORDENADAS
GEOGRÁFICAS que servem para localizar pontos sobre a superfície terrestre
Fonte: Sene & Moreira
Os PARALELOS são linhas horizontais, tem tamanhos
diferentes e variam de 0º a 90º N ou 90º S, tendo como referência a
linha do EQUADOR.
Os MERIDIANOS são linhas verticais, que cruzam a Terra de um
polo a outro. Tem sempre o mesmo tamanho e são contados a partir do
MERIDIANO DE GREENWICH. Variam de 0º a 180º para Leste ou para
Oeste.

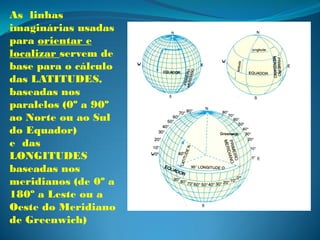

18. As linhas
imaginárias usadas
para orientar e
localizar servem de
base para o cálculo
das LATITUDES,
baseadas nos
paralelos (0º a 90º
ao Norte ou ao Sul
do Equador)
e das
LONGITUDES
baseadas nos
meridianos (de 0º a
180º a Leste ou a
Oeste do Meridiano
de Greenwich)

19. Num mundo REDONDO que gira
constantemente não há “em cima”
ou “embaixo”... Nem direita, nem
esquerda... As posições são
estabelecidas por CONVENÇÃO.

20. Os SISTEMAS de ORIENTAÇÃO e
LOCALIZAÇÃO (linhas, pontos, direções)
servem para REPRESENTAR o planeta.
As principais formas de representação
são os MAPAS.
Os PLANISFÉRIOS são a forma mais
comum de representação da Terra,
apesar de suas distorções, como
veremos a seguir.

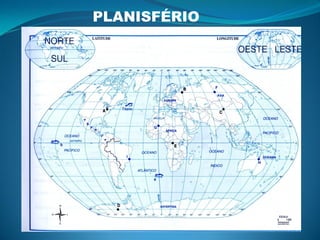

21. PLANISFÉRIO
