1. GEOGRAFIA
Professor: Jakson Barbosa

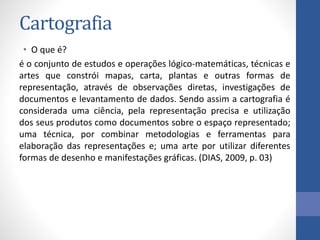

2. Cartografia
• O que é?
é o conjunto de estudos e operações lógico-matemáticas, técnicas e
artes que constrói mapas, carta, plantas e outras formas de
representação, através de observações diretas, investigações de
documentos e levantamento de dados. Sendo assim a cartografia é
considerada uma ciência, pela representação precisa e utilização
dos seus produtos como documentos sobre o espaço representado;
uma técnica, por combinar metodologias e ferramentas para
elaboração das representações e; uma arte por utilizar diferentes
formas de desenho e manifestações gráficas. (DIAS, 2009, p. 03)

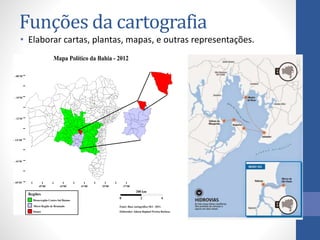

3. Funções da cartografia
• Elaborar cartas, plantas, mapas, e outras representações.
Mapa Político da Bahia - 2012
- 10°30´
- 12°30´
- 14°30´
- 16°30´
- 08°30´
- 18°30´
37°00´39°00´41°00´43°00´45°00´
Regiões
Mesorregião Centro Sul Baiano
Ituaçu
Micro Região de Brumado Fonte: Base cartográfica SEI - 2011.
Elaborador: Jakson Raphael Pereira Barbosa.
0 2 4
200 km

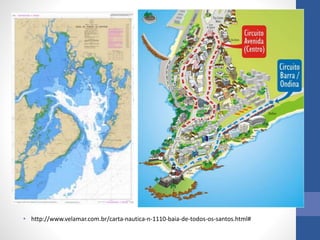

4. • http://www.velamar.com.br/carta-nautica-n-1110-baia-de-todos-os-santos.html#

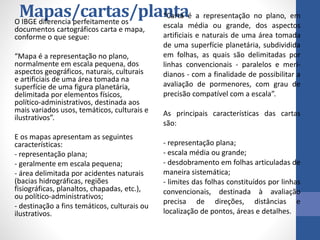

5. Mapas/cartas/plantaO IBGE diferencia perfeitamente os
documentos cartográficos carta e mapa,
conforme o que segue:
“Mapa é a representação no plano,
normalmente em escala pequena, dos
aspectos geográficos, naturais, culturais
e artificiais de uma área tomada na
superfície de uma figura planetária,
delimitada por elementos físicos,
político-administrativos, destinada aos
mais variados usos, temáticos, culturais e
ilustrativos”.
E os mapas apresentam as seguintes
características:
- representação plana;
- geralmente em escala pequena;
- área delimitada por acidentes naturais
(bacias hidrográficas, regiões
fisiográficas, planaltos, chapadas, etc.),
ou político-administrativos;
- destinação a fins temáticos, culturais ou
ilustrativos.
“Carta é a representação no plano, em
escala média ou grande, dos aspectos
artificiais e naturais de uma área tomada
de uma superfície planetária, subdividida
em folhas, as quais são delimitadas por
linhas convencionais - paralelos e meri-
dianos - com a finalidade de possibilitar a
avaliação de pormenores, com grau de
precisão compatível com a escala”.
As principais características das cartas
são:
- representação plana;
- escala média ou grande;
- desdobramento em folhas articuladas de
maneira sistemática;
- limites das folhas constituídos por linhas
convencionais, destinada à avaliação
precisa de direções, distâncias e
localização de pontos, áreas e detalhes.

6. Planta é uma representação cartográfica, geralmente escala grande, destinada a
fornecer informações detalhadas, como por exemplo um cadastro urbano de
imóveis, com escalas de 1:10.000 ou superiores.

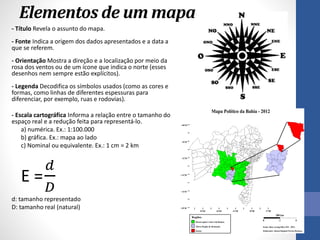

7. Elementos de um mapa
- Título Revela o assunto do mapa.
- Fonte Indica a origem dos dados apresentados e a data a
que se referem.
- Orientação Mostra a direção e a localização por meio da
rosa dos ventos ou de um ícone que indica o norte (esses
desenhos nem sempre estão explícitos).
- Legenda Decodifica os símbolos usados (como as cores e
formas, como linhas de diferentes espessuras para
diferenciar, por exemplo, ruas e rodovias).
- Escala cartográfica Informa a relação entre o tamanho do
espaço real e a redução feita para representá-lo.
a) numérica. Ex.: 1:100.000
b) gráfica. Ex.: mapa ao lado
c) Nominal ou equivalente. Ex.: 1 cm = 2 km
E =
𝑑
𝐷
d: tamanho representado
D: tamanho real (natural)
Mapa Político da Bahia - 2012
- 10°30´
- 12°30´
- 14°30´
- 16°30´
- 08°30´
- 18°30´
37°00´39°00´41°00´43°00´45°00´
Regiões
Mesorregião Centro Sul Baiano
Ituaçu
Micro Região de Brumado Fonte: Base cartográfica SEI - 2011.
Elaborador: Jakson Raphael Pereira Barbosa.
0 2 4
200 km

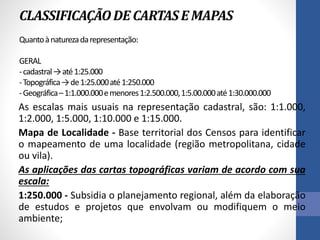

8. CLASSIFICAÇÃODE CARTASE MAPAS
Quantoànaturezadarepresentação:
GERAL
-cadastral→até1:25.000
-Topográfica→de1:25.000até1:250.000
-Geográfica–1:1.000.000emenores1:2.500.000,1:5.00.000até1:30.000.000
As escalas mais usuais na representação cadastral, são: 1:1.000,
1:2.000, 1:5.000, 1:10.000 e 1:15.000.
Mapa de Localidade - Base territorial dos Censos para identificar
o mapeamento de uma localidade (região metropolitana, cidade
ou vila).
As aplicações das cartas topográficas variam de acordo com sua
escala:
1:250.000 - Subsidia o planejamento regional, além da elaboração
de estudos e projetos que envolvam ou modifiquem o meio
ambiente;

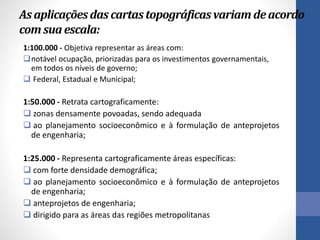

9. As aplicaçõesdas cartastopográficasvariam deacordo
comsua escala:
1:100.000 - Objetiva representar as áreas com:
notável ocupação, priorizadas para os investimentos governamentais,
em todos os níveis de governo;
 Federal, Estadual e Municipal;
1:50.000 - Retrata cartograficamente:
 zonas densamente povoadas, sendo adequada
 ao planejamento socioeconômico e à formulação de anteprojetos
de engenharia;
1:25.000 - Representa cartograficamente áreas específicas:
 com forte densidade demográfica;
 ao planejamento socioeconômico e à formulação de anteprojetos
de engenharia;
 anteprojetos de engenharia;
 dirigido para as áreas das regiões metropolitanas

10. 02. (ENEM) As terras brasileiras foram divididas por
meio de tratados entre Portugal e Espanha. De
acordo com esses tratados, identificados no mapa
ao lado. Com base nele e em seus conhecimentos
cartográficos pode-se certamente afirmar que
(A) portugueses e espanhóis levaram em
consideração a declividade do território
brasileiro, podendo ser confirmado através da
equidistância das curvas de nível.
(B) o mapa 01, em relação ao mapa 02, sua escala
é menor;
(C) o mapa 02 é ideal para ser usado no
planejamento de cidades, importante naquele
momento histórico.
(D) O mapa 01, em relação ao mapa 02, sua escala
é maior.
(E) nada se pode dizer acerca da escala.

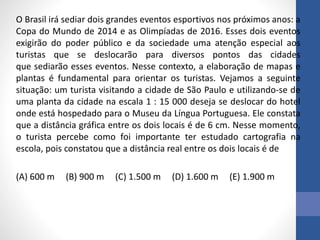

11. O Brasil irá sediar dois grandes eventos esportivos nos próximos anos: a
Copa do Mundo de 2014 e as Olimpíadas de 2016. Esses dois eventos
exigirão do poder público e da sociedade uma atenção especial aos
turistas que se deslocarão para diversos pontos das cidades
que sediarão esses eventos. Nesse contexto, a elaboração de mapas e
plantas é fundamental para orientar os turistas. Vejamos a seguinte
situação: um turista visitando a cidade de São Paulo e utilizando-se de
uma planta da cidade na escala 1 : 15 000 deseja se deslocar do hotel
onde está hospedado para o Museu da Língua Portuguesa. Ele constata
que a distância gráfica entre os dois locais é de 6 cm. Nesse momento,
o turista percebe como foi importante ter estudado cartografia na
escola, pois constatou que a distância real entre os dois locais é de
(A) 600 m (B) 900 m (C) 1.500 m (D) 1.600 m (E) 1.900 m

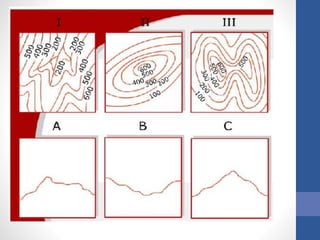

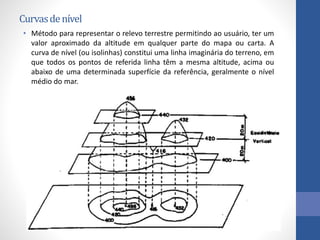

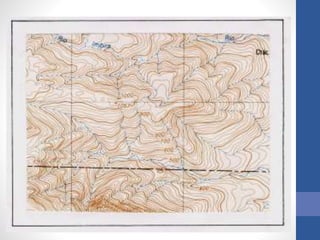

12. Curvasdenível
• Método para representar o relevo terrestre permitindo ao usuário, ter um
valor aproximado da altitude em qualquer parte do mapa ou carta. A
curva de nível (ou isolinhas) constitui uma linha imaginária do terreno, em
que todos os pontos de referida linha têm a mesma altitude, acima ou
abaixo de uma determinada superfície da referência, geralmente o nível
médio do mar.

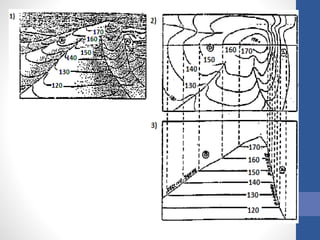

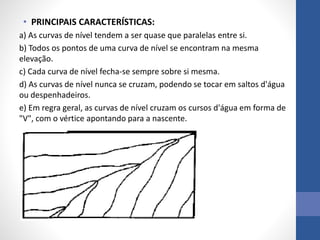

13. • PRINCIPAIS CARACTERÍSTICAS:
a) As curvas de nível tendem a ser quase que paralelas entre si.
b) Todos os pontos de uma curva de nível se encontram na mesma
elevação.
c) Cada curva de nível fecha-se sempre sobre si mesma.
d) As curvas de nível nunca se cruzam, podendo se tocar em saltos d'água
ou despenhadeiros.
e) Em regra geral, as curvas de nível cruzam os cursos d'água em forma de
"V", com o vértice apontando para a nascente.

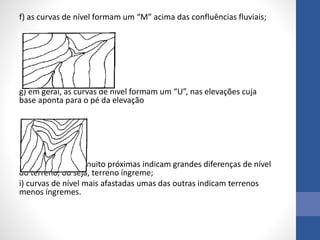

14. f) as curvas de nível formam um “M” acima das confluências fluviais;
g) em geral, as curvas de nível formam um “U”, nas elevações cuja
base aponta para o pé da elevação
h) curvas de nível muito próximas indicam grandes diferenças de nível
do terreno, ou seja, terreno íngreme;
i) curvas de nível mais afastadas umas das outras indicam terrenos
menos íngremes.

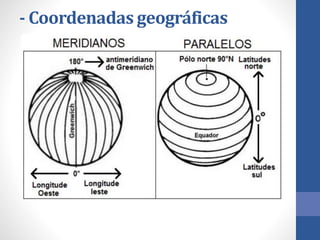

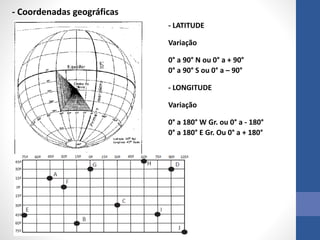

18. - Coordenadas geográficas

19. - Coordenadas geográficas
- LATITUDE
Variação
0° a 90° N ou 0° a + 90°
0° a 90° S ou 0° a – 90°
- LONGITUDE
Variação
0° a 180° W Gr. ou 0° a - 180°
0° a 180° E Gr. Ou 0° a + 180°

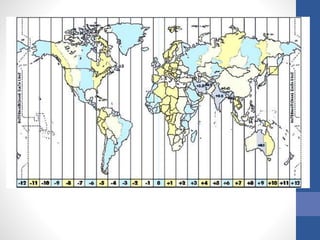

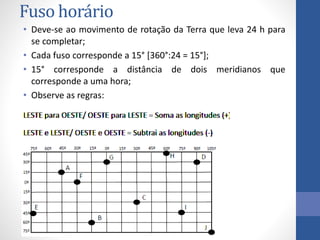

20. Fuso horário
• Deve-se ao movimento de rotação da Terra que leva 24 h para
se completar;
• Cada fuso corresponde a 15° [360°:24 = 15°];
• 15° corresponde a distância de dois meridianos que
corresponde a uma hora;
• Observe as regras:

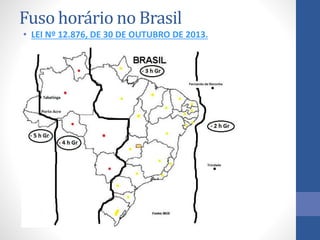

22. Fuso horário no Brasil
• LEI Nº 12.876, DE 30 DE OUTUBRO DE 2013.

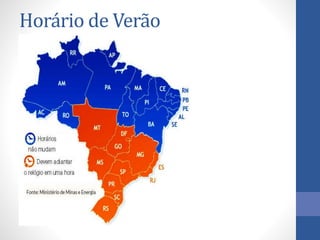

23. Horário de Verão

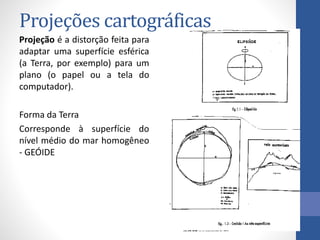

24. Projeções cartográficas
Projeção é a distorção feita para
adaptar uma superfície esférica
(a Terra, por exemplo) para um
plano (o papel ou a tela do
computador).
Forma da Terra
Corresponde à superfície do
nível médio do mar homogêneo
- GEÓIDE

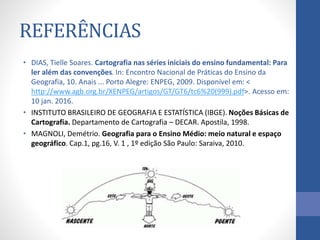

25. REFERÊNCIAS
• DIAS, Tielle Soares. Cartografia nas séries iniciais do ensino fundamental: Para
ler além das convenções. In: Encontro Nacional de Práticas do Ensino da
Geografia, 10. Anais ... Porto Alegre: ENPEG, 2009. Disponível em: <
http://www.agb.org.br/XENPEG/artigos/GT/GT6/tc6%20(999).pdf>. Acesso em:
10 jan. 2016.
• INSTITUTO BRASILEIRO DE GEOGRAFIA E ESTATÍSTICA (IBGE). Noções Básicas de
Cartografia. Departamento de Cartografia – DECAR. Apostila, 1998.
• MAGNOLI, Demétrio. Geografia para o Ensino Médio: meio natural e espaço
geográfico. Cap.1, pg.16, V. 1 , 1º edição São Paulo: Saraiva, 2010.
