1. ORIENTAÇÃO

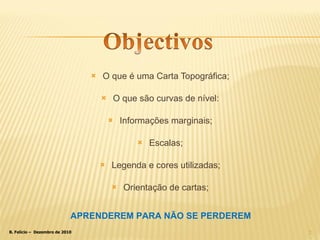

2. O que é uma Carta Topográfica; O que são curvas de nível: Informações marginais; Escalas; Legenda e cores utilizadas; Orientação de cartas; APRENDEREM PARA NÃO SE PERDEREM

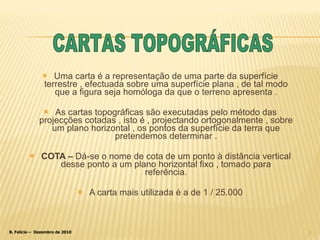

3. Uma carta é a representação de uma parte da superfície terrestre , efectuada sobre uma superfície plana , de tal modo que a figura seja homóloga da que o terreno apresenta . As cartas topográficas são executadas pelo método das projecções cotadas , isto é , projectando ortogonalmente , sobre um plano horizontal , os pontos da superfície da terra que pretendemos determinar . COTA – Dá-se o nome de cota de um ponto à distância vertical desse ponto a um plano horizontal fixo , tomado para referência. A carta mais utilizada é a de 1 / 25.000 CARTAS TOPOGRÁFICAS

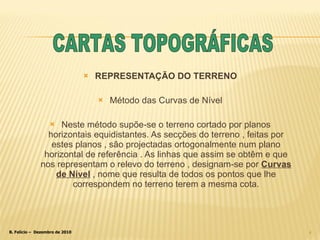

4. REPRESENTAÇÃO DO TERRENO Método das Curvas de Nível Neste método supõe-se o terreno cortado por planos horizontais equidistantes. As secções do terreno , feitas por estes planos , são projectadas ortogonalmente num plano horizontal de referência . As linhas que assim se obtêm e que nos representam o relevo do terreno , designam-se por Curvas de Nível , nome que resulta de todos os pontos que lhe correspondem no terreno terem a mesma cota. CARTAS TOPOGRÁFICAS

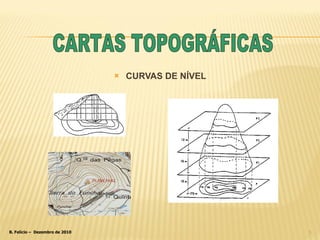

5. CURVAS DE NÍVEL CARTAS TOPOGRÁFICAS

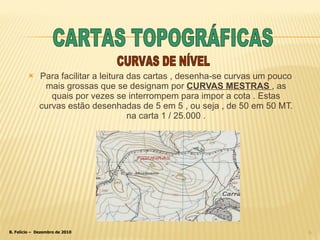

6. Para facilitar a leitura das cartas , desenha-se curvas um pouco mais grossas que se designam por CURVAS MESTRAS , as quais por vezes se interrompem para impor a cota . Estas curvas estão desenhadas de 5 em 5 , ou seja , de 50 em 50 MT. na carta 1 / 25.000 . CURVAS DE NÍVEL CARTAS TOPOGRÁFICAS

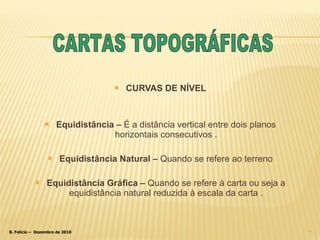

7. CURVAS DE NÍVEL Equidistância – É a distância vertical entre dois planos horizontais consecutivos . Equidistância Natural – Quando se refere ao terreno Equidistância Gráfica – Quando se refere à carta ou seja a equidistância natural reduzida à escala da carta . CARTAS TOPOGRÁFICAS

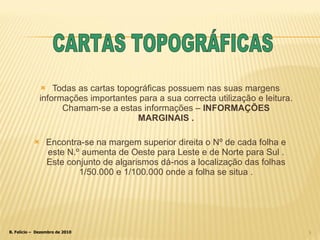

8. Todas as cartas topográficas possuem nas suas margens informações importantes para a sua correcta utilização e leitura. Chamam-se a estas informações – INFORMAÇÕES MARGINAIS . Encontra-se na margem superior direita o Nº de cada folha e este N.º aumenta de Oeste para Leste e de Norte para Sul . Este conjunto de algarismos dá-nos a localização das folhas 1/50.000 e 1/100.000 onde a folha se situa . CARTAS TOPOGRÁFICAS

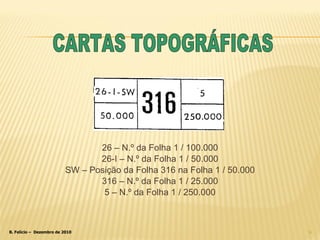

9. 26 – N.º da Folha 1 / 100.000 26-I – N.º da Folha 1 / 50.000 SW – Posição da Folha 316 na Folha 1 / 50.000 316 – N.º da Folha 1 / 25.000 5 – N.º da Folha 1 / 250.000 CARTAS TOPOGRÁFICAS

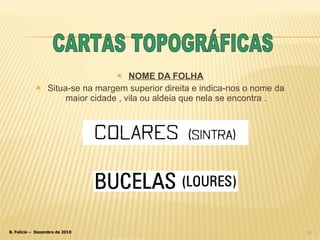

10. NOME DA FOLHA Situa-se na margem superior direita e indica-nos o nome da maior cidade , vila ou aldeia que nela se encontra . CARTAS TOPOGRÁFICAS

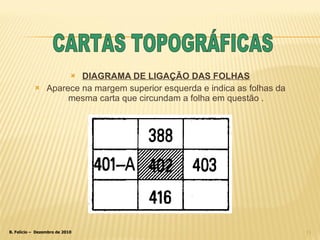

11. DIAGRAMA DE LIGAÇÃO DAS FOLHAS Aparece na margem superior esquerda e indica as folhas da mesma carta que circundam a folha em questão . CARTAS TOPOGRÁFICAS

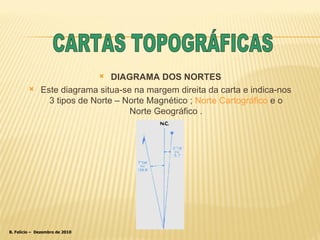

12. DIAGRAMA DOS NORTES Este diagrama situa-se na margem direita da carta e indica-nos 3 tipos de Norte – Norte Magnético ; Norte Cartográfico e o Norte Geográfico . CARTAS TOPOGRÁFICAS

13. NORTE MAGNÉTICO É a direcção tomada pela agulha da bússola ( ponta azulada ou verde florescente ) , no seu eixo vertical e livre de qualquer influência de massas metálicas. Convencionou-se que este está situado na baía de Hudson , no Canadá . NORTE GEOGRÁFICO OU NORTE VERDADEIRO É a direcção que nos é indicada pelo Polo Norte . O extremo oposto é o Polo Sul geográfico . NORTE CARTOGRÁFICO É a direcção das meridianas da carta ( linhas verticais ) . Dada a curvatura da terra , existe uma diferença , quando esta é reproduzida numa superfície plana ( Carta topográfica ) .

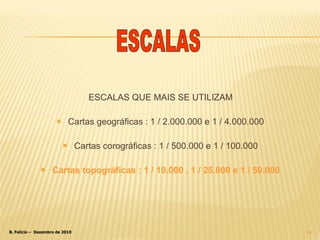

14. ESCALAS QUE MAIS SE UTILIZAM Cartas geográficas : 1 / 2.000.000 e 1 / 4.000.000 Cartas corográficas : 1 / 500.000 e 1 / 100.000 Cartas topográficas : 1 / 10.000 , 1 / 25.000 e 1 / 50.000 ESCALAS

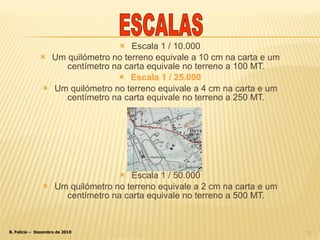

15. Escala 1 / 10.000 Um quilómetro no terreno equivale a 10 cm na carta e um centímetro na carta equivale no terreno a 100 MT. Escala 1 / 25.000 Um quilómetro no terreno equivale a 4 cm na carta e um centímetro na carta equivale no terreno a 250 MT. Escala 1 / 50.000 Um quilómetro no terreno equivale a 2 cm na carta e um centímetro na carta equivale no terreno a 500 MT. ESCALAS

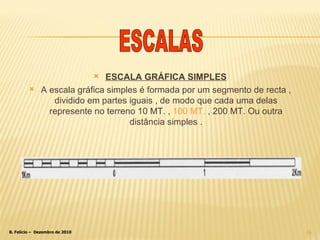

16. ESCALA GRÁFICA SIMPLES A escala gráfica simples é formada por um segmento de recta , dividido em partes iguais , de modo que cada uma delas represente no terreno 10 MT. , 100 MT. , 200 MT. Ou outra distância simples . ESCALAS

17. Apresenta e identifica todos os símbolos usados na carta (sinais convencionais ). Está situada na margem inferior . Para tornar mais fácil a identificação dos pormenores sobre a carta dando-lhe uma aparência e um contraste mais naturais , os sinais convencionais são de diferentes cores , cada uma das quais corresponde a pormenores de determinada natureza . LEGENDA

18. Cores empregadas e o seu significado : PRETO – Aterros ; Desaterros ; Construções ; Caminhos de Ferro . LEGENDA

19. AZUL – Cursos de água ; Linhas de água ; Lagos ; Regiões pantanosas ; arrozais .

20. VERDE – Vegetação , Bosques , Pomares , Vinhas

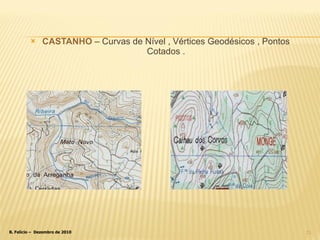

21. CASTANHO – Curvas de Nível , Vértices Geodésicos , Pontos Cotados .

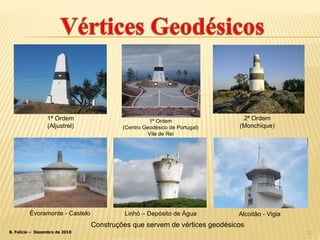

22. 1ª Ordem (Aljustrel) Construções que servem de vértices geodésicos Évoramonte - Castelo Linhó – Depósito de Água 1ª Ordem (Centro Geodésico de Portugal) Vila de Rei Alcoitão - Vigia 2ª Ordem (Monchique)

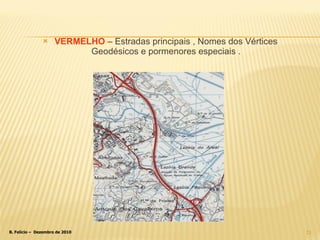

23. VERMELHO – Estradas principais , Nomes dos Vértices Geodésicos e pormenores especiais .

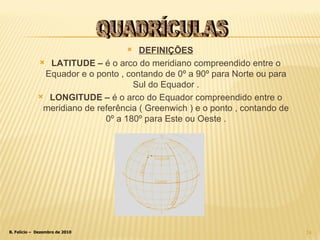

24. DEFINIÇÕES LATITUDE – é o arco do meridiano compreendido entre o Equador e o ponto , contando de 0º a 90º para Norte ou para Sul do Equador . LONGITUDE – é o arco do Equador compreendido entre o meridiano de referência ( Greenwich ) e o ponto , contando de 0º a 180º para Este ou Oeste . QUADRÍCULAS

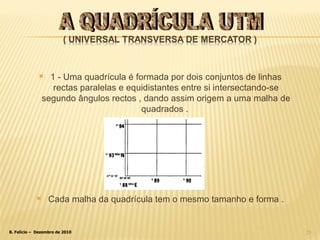

25. 1 - Uma quadrícula é formada por dois conjuntos de linhas rectas paralelas e equidistantes entre si intersectando-se segundo ângulos rectos , dando assim origem a uma malha de quadrados . Cada malha da quadrícula tem o mesmo tamanho e forma . A QUADRÍCULA UTM

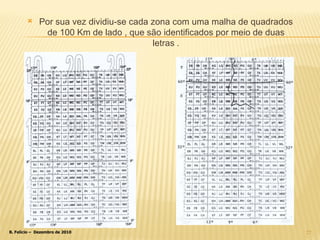

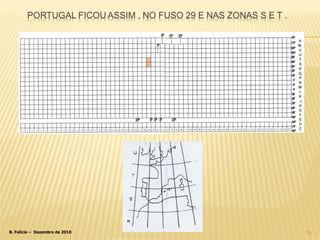

27. Por sua vez dividiu-se cada zona com uma malha de quadrados de 100 Km de lado , que são identificados por meio de duas letras .

28. Orientar uma carta consiste em colocá-la por forma que as linhas definidas fiquem paralelas às suas homólogas no terreno. 1º - Devemos começar por ler o seu título ( Nome da Folha ) , a fim de sabermos qual a região representada . 2º - Colocar a direcção N – S indicada na carta em concordância com a linha N – S , quer usemos a bússola , o relógio ou outro meio de orientação . Se não vier indicada na carta a linha N – S , considera-se o Norte no topo da carta e o Sul no fundo . COMO ORIENTAR UMA CARTA

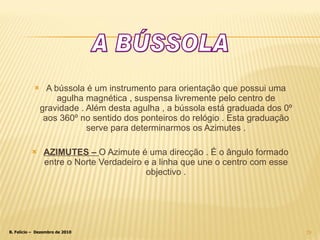

29. A bússola é um instrumento para orientação que possui uma agulha magnética , suspensa livremente pelo centro de gravidade . Além desta agulha , a bússola está graduada dos 0º aos 360º no sentido dos ponteiros do relógio . Esta graduação serve para determinarmos os Azimutes . AZIMUTES – O Azimute é uma direcção . É o ângulo formado entre o Norte Verdadeiro e a linha que une o centro com esse objectivo . A BÚSSOLA

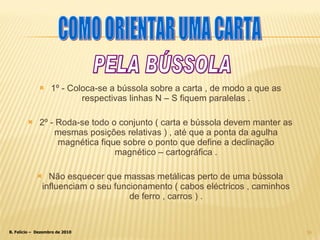

30. 1º - Coloca-se a bússola sobre a carta , de modo a que as respectivas linhas N – S fiquem paralelas . 2º - Roda-se todo o conjunto ( carta e bússola devem manter as mesmas posições relativas ) , até que a ponta da agulha magnética fique sobre o ponto que define a declinação magnético – cartográfica . Não esquecer que massas metálicas perto de uma bússola influenciam o seu funcionamento ( cabos eléctricos , caminhos de ferro , carros ) . PELA BÚSSOLA COMO ORIENTAR UMA CARTA

31. ESCALÍMETRO OU ESQUADRO DE COORDENADAS

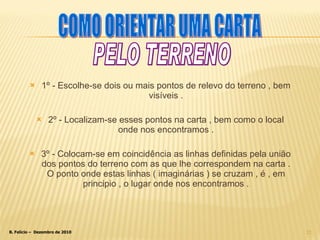

32. 1º - Escolhe-se dois ou mais pontos de relevo do terreno , bem visíveis . 2º - Localizam-se esses pontos na carta , bem como o local onde nos encontramos . 3º - Colocam-se em coincidência as linhas definidas pela união dos pontos do terreno com as que lhe correspondem na carta . O ponto onde estas linhas ( imaginárias ) se cruzam , é , em principio , o lugar onde nos encontramos . COMO ORIENTAR UMA CARTA PELO TERRENO

33. ATENÇÃO : Trata-se de um processo expedito e não-exacto . COMO ORIENTAR UMA CARTA PELO TERRENO

34. É bastante falível este método de orientação , que consiste em observar certos pormenores naturais ou artificiais . 1 – As igrejas têm , normalmente o altar-mor a Nascente e , a porta a Poente . Porem modernamente , a construção nem sempre pode considerar este costume antigo , devido às exigências de ordem urbanística , pelo que este processo é por vezes falto de confiança . 2 – As torres e os campanários têm , no cimo , uma cruzeta com a indicação dos pontos cardeais . POR INDÍCIOS

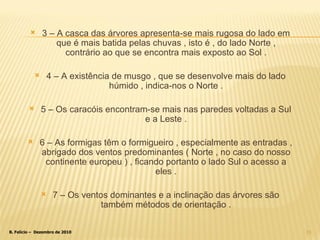

35. 3 – A casca das árvores apresenta-se mais rugosa do lado em que é mais batida pelas chuvas , isto é , do lado Norte , contrário ao que se encontra mais exposto ao Sol . 4 – A existência de musgo , que se desenvolve mais do lado húmido , indica-nos o Norte . 5 – Os caracóis encontram-se mais nas paredes voltadas a Sul e a Leste . 6 – As formigas têm o formigueiro , especialmente as entradas , abrigado dos ventos predominantes ( Norte , no caso do nosso continente europeu ) , ficando portanto o lado Sul o acesso a eles . 7 – Os ventos dominantes e a inclinação das árvores são também métodos de orientação .

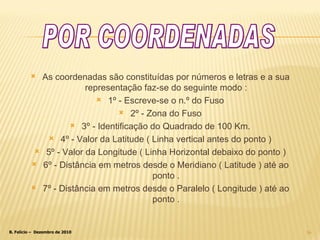

36. As coordenadas são constituídas por números e letras e a sua representação faz-se do seguinte modo : 1º - Escreve-se o n.º do Fuso 2º - Zona do Fuso 3º - Identificação do Quadrado de 100 Km. 4º - Valor da Latitude ( Linha vertical antes do ponto ) 5º - Valor da Longitude ( Linha Horizontal debaixo do ponto ) 6º - Distância em metros desde o Meridiano ( Latitude ) até ao ponto . 7º - Distância em metros desde o Paralelo ( Longitude ) até ao ponto . POR COORDENADAS

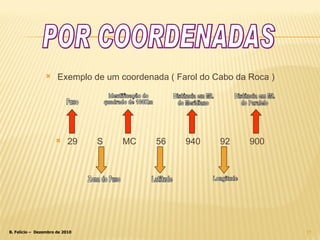

37. Exemplo de um coordenada ( Farol do Cabo da Roca ) 29 S MC 56 940 92 900 POR COORDENADAS Fuso Zona do Fuso Identificação do quadrado de 100Km Latitude Distância em Mt. do Meridiano Longitude Distância em Mt. do Paralelo

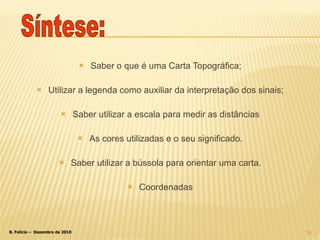

38. Saber o que é uma Carta Topográfica; Utilizar a legenda como auxiliar da interpretação dos sinais; Saber utilizar a escala para medir as distâncias As cores utilizadas e o seu significado. Saber utilizar a bússola para orientar uma carta. Coordenadas Síntese:
