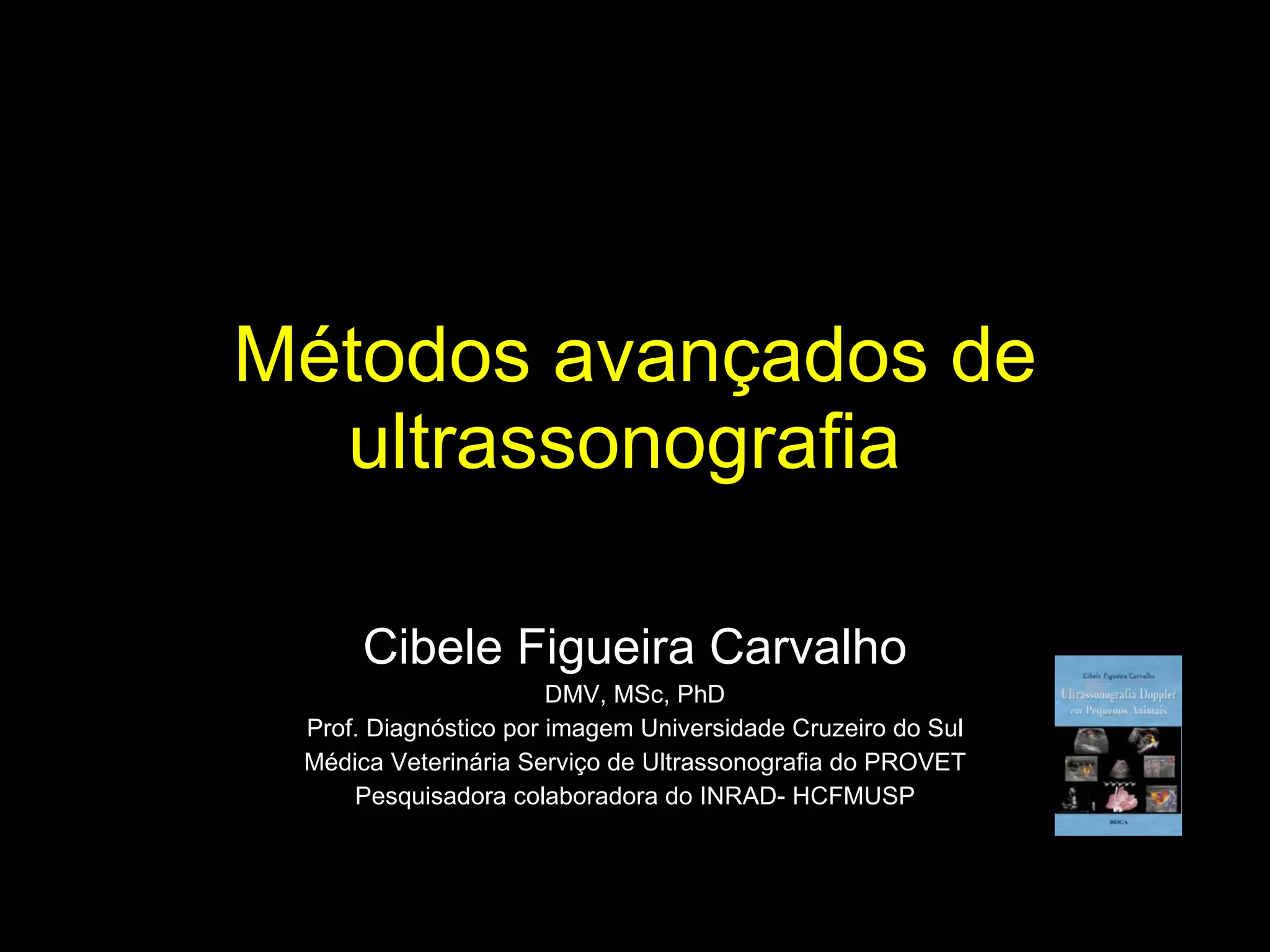

1. Métodos avançados de ultrassonografia Cibele Figueira Carvalho DMV, MSc, PhD Prof. Diagnóstico por imagem Universidade Cruzeiro do Sul Médica Veterinária Serviço de Ultrassonografia do PROVET Pesquisadora colaboradora do INRAD- HCFMUSP

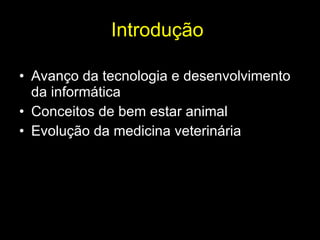

2. Introdução Avanço da tecnologia e desenvolvimento da informática Conceitos de bem estar animal Evolução da medicina veterinária

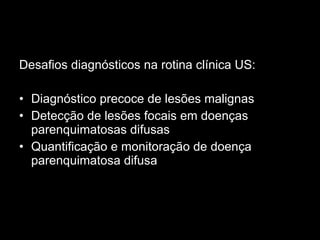

3. Desafios diagnósticos na rotina clínica US: Diagnóstico precoce de lesões malignas Detecção de lesões focais em doenças parenquimatosas difusas Quantificação e monitoração de doença parenquimatosa difusa

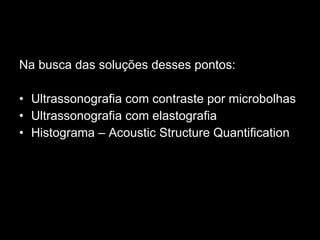

4. Na busca das soluções desses pontos: Ultrassonografia com contraste por microbolhas Ultrassonografia com elastografia Histograma – Acoustic Structure Quantification

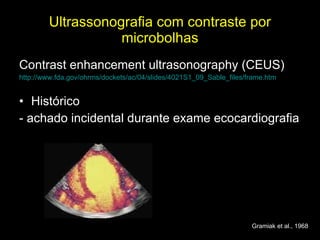

5. Ultrassonografia com contraste por microbolhas Contrast enhancement ultrasonography (CEUS) http://www.fda.gov/ohrms/dockets/ac/04/slides/4021S1_09_Sable_files/frame.htm Histórico - achado incidental durante exame ecocardiografia Gramiak et al., 1968

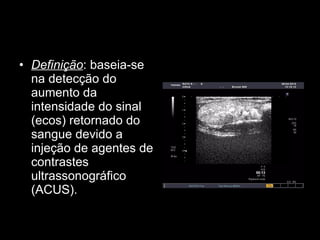

6. Definição : baseia-se na detecção do aumento da intensidade do sinal (ecos) retornado do sangue devido a injeção de agentes de contrastes ultrassonográfico (ACUS).

7. A maioria dos estudos contrastados são realizados utilizando-se software específico (exploram as propriedades acústicas dos ACUS permitindo imagem em tempo-real, suprime sinais oriundos dos tecidos e intensificam sinais dos ACUS) Jong et al., 2001

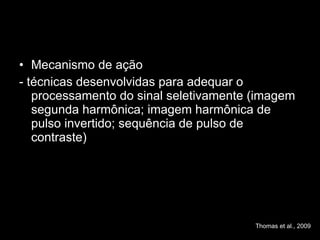

8. Mecanismo de ação - técnicas desenvolvidas para adequar o processamento do sinal seletivamente (imagem segunda harmônica; imagem harmônica de pulso invertido; sequência de pulso de contraste) Thomas et al., 2009

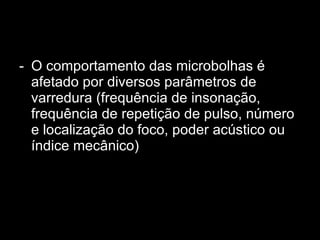

9. O comportamento das microbolhas é afetado por diversos parâmetros de varredura (frequência de insonação, frequência de repetição de pulso, número e localização do foco, poder acústico ou índice mecânico)

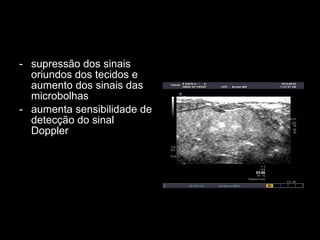

10. supressão dos sinais oriundos dos tecidos e aumento dos sinais das microbolhas aumenta sensibilidade de detecção do sinal Doppler

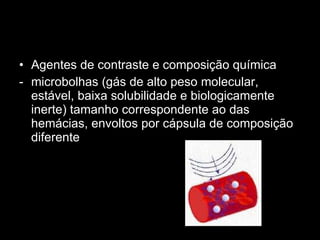

11. Agentes de contraste e composição química microbolhas (gás de alto peso molecular, estável, baixa solubilidade e biologicamente inerte) tamanho correspondente ao das hemácias, envoltos por cápsula de composição diferente

12. É afetado também pelas propriedades inerentes ao tipo de agente de contraste (tipo do gás, tipo da concha, dose , tipo de injeção)

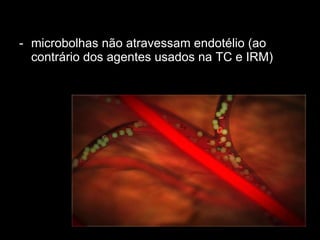

13. microbolhas não atravessam endotélio (ao contrário dos agentes usados na TC e IRM)

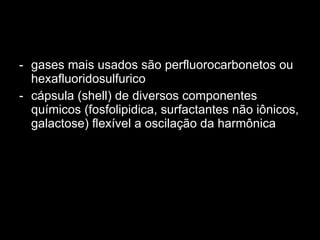

14. gases mais usados são perfluorocarbonetos ou hexafluoridosulfurico cápsula (shell) de diversos componentes químicos (fosfolipidica, surfactantes não iônicos, galactose) flexível a oscilação da harmônica

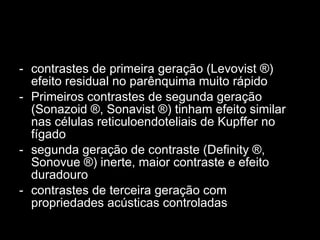

15. contrastes de primeira geração (Levovist ®) efeito residual no parênquima muito rápido Primeiros contrastes de segunda geração (Sonazoid ®, Sonavist ®) tinham efeito similar nas células reticuloendoteliais de Kupffer no fígado segunda geração de contraste (Definity ®, Sonovue ®) inerte, maior contraste e efeito duradouro contrastes de terceira geração com propriedades acústicas controladas

16. Aplicações clínicas Medicina humana x Veterinária: detecção e caracterização de mudanças na perfusão de vários órgãos incluindo o coração Maioria dos trabalhos focados no estudo do fígado (a dupla vascularização hepática aumenta acurácia na diferenciação de lesões benignas e malignas elevando-a a níveis histológicos!)

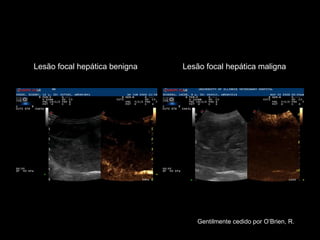

17. Lesão focal hepática benigna Lesão focal hepática maligna Gentilmente cedido por O’Brien, R.

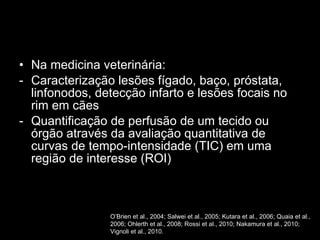

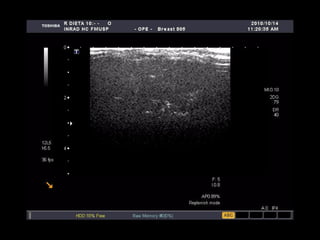

18. Na medicina veterinária: Caracterização lesões fígado, baço, próstata, linfonodos, detecção infarto e lesões focais no rim em cães Quantificação de perfusão de um tecido ou órgão através da avaliação quantitativa de curvas de tempo-intensidade (TIC) em uma região de interesse (ROI) O’Brien et al., 2004; Salwei et al., 2005; Kutara et al., 2006; Quaia et al., 2006; Ohlerth et al., 2008; Rossi et al., 2010; Nakamura et al., 2010; Vignoli et al., 2010.

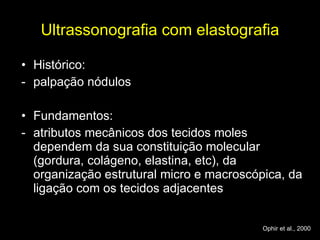

20. Ultrassonografia com elastografia Histórico: palpação nódulos Fundamentos: atributos mecânicos dos tecidos moles dependem da sua constituição molecular (gordura, colágeno, elastina, etc), da organização estrutural micro e macroscópica, da ligação com os tecidos adjacentes Ophir et al., 2000

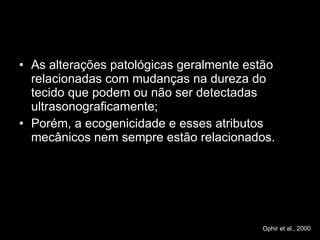

21. As alterações patológicas geralmente estão relacionadas com mudanças na dureza do tecido que podem ou não ser detectadas ultrasonograficamente; Porém, a ecogenicidade e esses atributos mecânicos nem sempre estão relacionados. Ophir et al., 2000

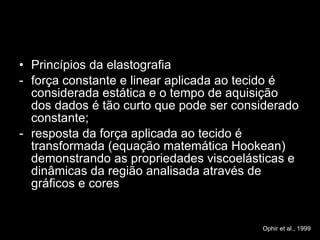

22. Princípios da elastografia força constante e linear aplicada ao tecido é considerada estática e o tempo de aquisição dos dados é tão curto que pode ser considerado constante; resposta da força aplicada ao tecido é transformada (equação matemática Hookean) demonstrando as propriedades viscoelásticas e dinâmicas da região analisada através de gráficos e cores Ophir et al., 1999

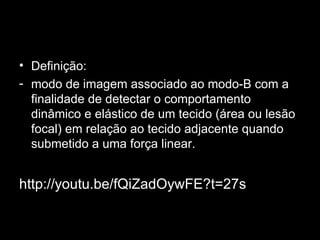

23. Definição: modo de imagem associado ao modo-B com a finalidade de detectar o comportamento dinâmico e elástico de um tecido (área ou lesão focal) em relação ao tecido adjacente quando submetido a uma força linear. http://youtu.be/fQiZadOywFE?t=27s

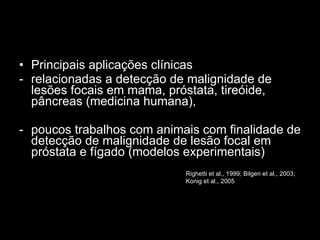

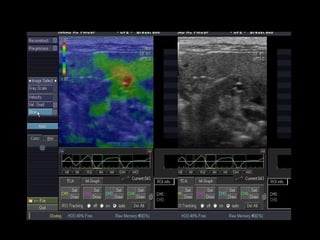

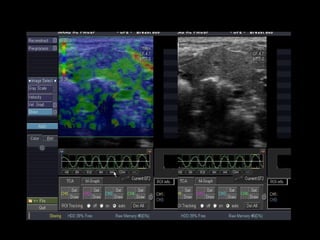

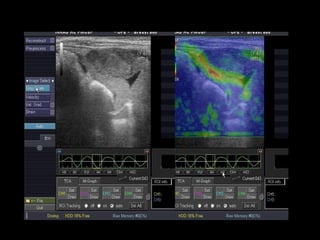

24. Principais aplicações clínicas relacionadas a detecção de malignidade de lesões focais em mama, próstata, tireóide, pâncreas (medicina humana), poucos trabalhos com animais com finalidade de detecção de malignidade de lesão focal em próstata e fígado (modelos experimentais) Righetti et al., 1999; Bilgen et al., 2003; Konig et al., 2005

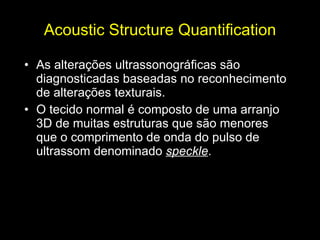

29. Acoustic Structure Quantification As alterações ultrassonográficas são diagnosticadas baseadas no reconhecimento de alterações texturais. O tecido normal é composto de uma arranjo 3D de muitas estruturas que são menores que o comprimento de onda do pulso de ultrassom denominado speckle .

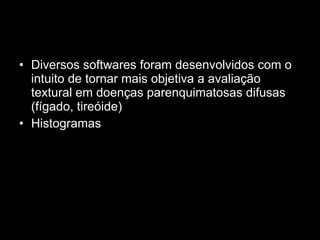

30. Diversos softwares foram desenvolvidos com o intuito de tornar mais objetiva a avaliação textural em doenças parenquimatosas difusas (fígado, tireóide) Histogramas

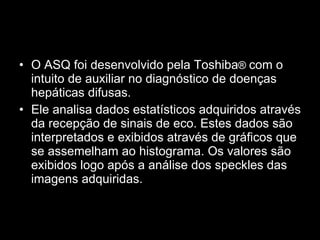

31. O ASQ foi desenvolvido pela Toshiba ® com o intuito de auxiliar no diagnóstico de doenças hepáticas difusas. Ele analisa dados estatísticos adquiridos através da recepção de sinais de eco. Estes dados são interpretados e exibidos através de gráficos que se assemelham ao histograma. Os valores são exibidos logo após a análise dos speckles das imagens adquiridas.

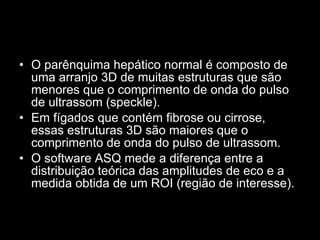

32. O parênquima hepático normal é composto de uma arranjo 3D de muitas estruturas que são menores que o comprimento de onda do pulso de ultrassom (speckle). Em fígados que contém fibrose ou cirrose, essas estruturas 3D são maiores que o comprimento de onda do pulso de ultrassom. O software ASQ mede a diferença entre a distribuição teórica das amplitudes de eco e a medida obtida de um ROI (região de interesse).

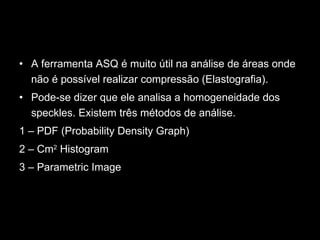

33. A ferramenta ASQ é muito útil na análise de áreas onde não é possível realizar compressão (Elastografia). Pode-se dizer que ele analisa a homogeneidade dos speckles. Existem três métodos de análise. 1 – PDF (Probability Density Graph) 2 – Cm 2 Histogram 3 – Parametric Image

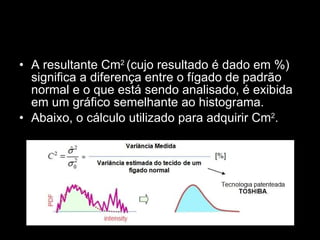

34. A resultante Cm 2 (cujo resultado é dado em %) significa a diferença entre o fígado de padrão normal e o que está sendo analisado, é exibida em um gráfico semelhante ao histograma. Abaixo, o cálculo utilizado para adquirir Cm 2 .

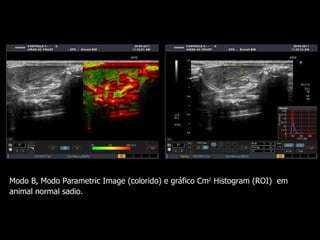

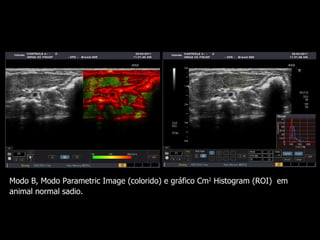

35. Modo B, Modo Parametric Image (colorido) e gráfico Cm 2 Histogram (ROI) em animal normal sadio.

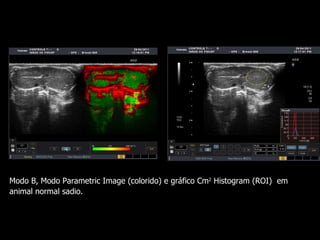

36. Modo B, Modo Parametric Image (colorido) e gráfico Cm 2 Histogram (ROI) em animal normal sadio.

37. Modo B, Modo Parametric Image (colorido) e gráfico Cm 2 Histogram (ROI) em animal normal sadio.

38. Modo B, Modo Parametric Image (colorido) e gráfico Cm 2 Histogram . Neste exemplo, observa-se imagem no modo parametric image, áreas de fibrose (em vermelho e amarelo), que refletem a curva em azul no modo Cm histogram, de aspecto irregular, compatível com fibrose.

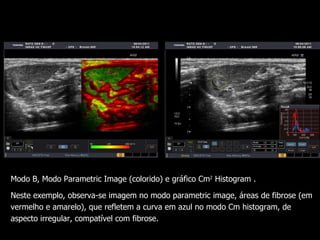

39. Modo B, Modo Parametric Image (colorido) e gráfico Cm 2 Histogram . Neste exemplo, observa-se imagem no modo parametric image, áreas de fibrose (em vermelho e amarelo), que refletem a curva em azul no modo Cm histogram, de aspecto irregular, compatível com fibrose.

40. Futuro... A ultrassonografia é um método de imagem dinâmico no que se refere a tecnologia, os conceitos mudam através dos tempos... e nós temos que mudar também! Obrigada pela atenção!
