AN02FREV001/REV 4.0
1
PROGRAMA DE EDUCAÇÃO CONTINUADA A DISTÂNCIA
Portal Educação
CURSO DE
TOMOGRAFIA COMPUTADORIZADA
Aluno:
EaD - Educação a Distância Portal Educação
AN02FREV001/REV 4.0
2

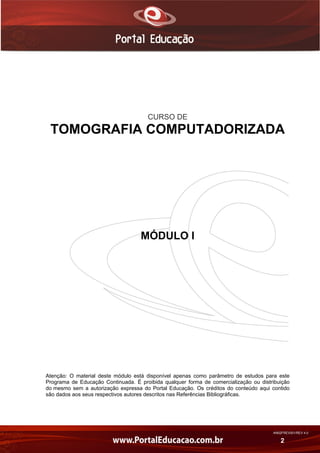

CURSO DE
TOMOGRAFIA COMPUTADORIZADA
MÓDULO I
Atenção: O material deste módulo está disponível apenas como parâmetro de estudos para este
Programa de Educação Continuada. É proibida qualquer forma de comercialização ou distribuição
do mesmo sem a autorização expressa do Portal Educação. Os créditos do conteúdo aqui contido
são dados aos seus respectivos autores descritos nas Referências Bibliográficas.
AN02FREV001/REV 4.0
3

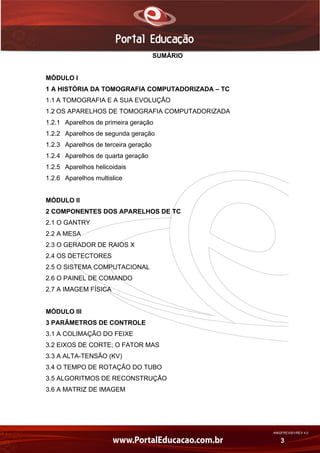

SUMÁRIO
MÓDULO I
1 A HISTÓRIA DA TOMOGRAFIA COMPUTADORIZADA – TC
1.1 A TOMOGRAFIA E A SUA EVOLUÇÃO
1.2 OS APARELHOS DE TOMOGRAFIA COMPUTADORIZADA
1.2.1 Aparelhos de primeira geração
1.2.2 Aparelhos de segunda geração
1.2.3 Aparelhos de terceira geração
1.2.4 Aparelhos de quarta geração
1.2.5 Aparelhos helicoidais
1.2.6 Aparelhos multislice
MÓDULO II
2 COMPONENTES DOS APARELHOS DE TC
2.1 O GANTRY
2.2 A MESA
2.3 O GERADOR DE RAIOS X
2.4 OS DETECTORES
2.5 O SISTEMA COMPUTACIONAL
2.6 O PAINEL DE COMANDO
2.7 A IMAGEM FÍSICA
MÓDULO III
3 PARÂMETROS DE CONTROLE
3.1 A COLIMAÇÃO DO FEIXE
3.2 EIXOS DE CORTE; O FATOR MAS
3.3 A ALTA-TENSÃO (KV)
3.4 O TEMPO DE ROTAÇÃO DO TUBO
3.5 ALGORITMOS DE RECONSTRUÇÃO
3.6 A MATRIZ DE IMAGEM
AN02FREV001/REV 4.0
4

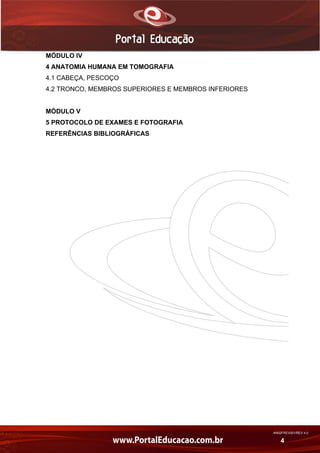

MÓDULO IV
4 ANATOMIA HUMANA EM TOMOGRAFIA
4.1 CABEÇA, PESCOÇO
4.2 TRONCO, MEMBROS SUPERIORES E MEMBROS INFERIORES
MÓDULO V
5 PROTOCOLO DE EXAMES E FOTOGRAFIA
REFERÊNCIAS BIBLIOGRÁFICAS
AN02FREV001/REV 4.0
5

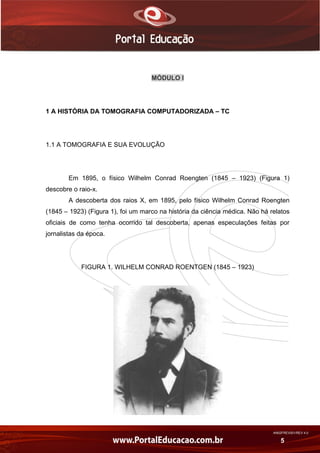

MÓDULO I
1 A HISTÓRIA DA TOMOGRAFIA COMPUTADORIZADA – TC
1.1 A TOMOGRAFIA E SUA EVOLUÇÃO
Em 1895, o físico Wilhelm Conrad Roengten (1845 – 1923) (Figura 1)
descobre o raio-x.
A descoberta dos raios X, em 1895, pelo físico Wilhelm Conrad Roengten
(1845 – 1923) (Figura 1), foi um marco na história da ciência médica. Não há relatos
oficiais de como tenha ocorrido tal descoberta, apenas especulações feitas por
jornalistas da época.
FIGURA 1. WILHELM CONRAD ROENTGEN (1845 – 1923)
AN02FREV001/REV 4.0
6
FONTE: MARTINS (1997).
De acordo com uma entrevista dada na época por Roentgen, a descoberta
teria sido acidental e ele mesmo não sabia do que se tratava, denominando sua
descoberta de “RAIOS X”, por não conhecer realmente a sua essência. Desde
então, passou a investigar a fundo o que aqueles raios recém-descobertos faziam.
Todo o estudo teve início com o interesse de Roentgen pela natureza dos
raios catódicos. Dessa forma, resolveu repetir alguns experimentos da época. Em
uma dessas tentativas experimentais, Roengten descobriu algo novo, algo capaz de
produzir sombra em objetos (Figura 2).

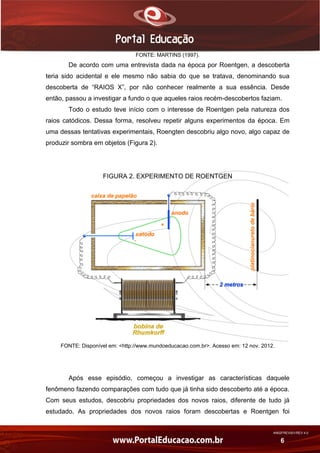

FIGURA 2. EXPERIMENTO DE ROENTGEN
FONTE: Disponível em: <http://www.mundoeducacao.com.br>. Acesso em: 12 nov. 2012.
Após esse episódio, começou a investigar as características daquele
fenômeno fazendo comparações com tudo que já tinha sido descoberto até a época.
Com seus estudos, descobriu propriedades dos novos raios, diferente de tudo já
estudado. As propriedades dos novos raios foram descobertas e Roentgen foi
AN02FREV001/REV 4.0
7
eliminando qualquer semelhança com qualquer fato já descoberto anteriormente.
Realmente era algo novo!
As principais propriedades dos novos raios descritas por Roentgen foram:
 Apresentavam propagação em linha reta;
 Geravam sombras regulares;
 Apresentavam capacidade de penetração, até mesmo em grandes
espessuras;
 Eram capazes de emitir fluorescência;
 Eram capazes de sensibilizar chapas fotográficas;
 Não tinham capacidade de reflexão e nem de refração;
 Não eram desviados por ímãs.
Diante de todas essas propriedades, Roentgen caracterizou os novos raios
X como possíveis ondas eletromagnéticas longitudinais. Após a divulgação de seu
trabalho para a sociedade científica da época, Roentgen foi impedido de dar
continuidade aos seus experimentos pela forte agitação que tomou conta do local
onde residia, fazendo com que outros pesquisadores passassem a sua frente nas
pesquisas.
A divulgação do seu trabalho foi feita de maneira inusitada. Não apenas pela
divulgação do artigo na revista científica da época, mas pelo envio de cópias
pessoais a todos os pesquisadores, juntamente com radiografias tiradas por ele.
Isso fez com que a repercussão fosse de forma rápida e eficaz.
Na figura 3 está uma ilustração do primeiro aparelho de radiografia, feito por
Roentgen e na figura 4 encontra-se a primeira radiografia tirada por ele, da mão de
sua esposa.
AN02FREV001/REV 4.0
8

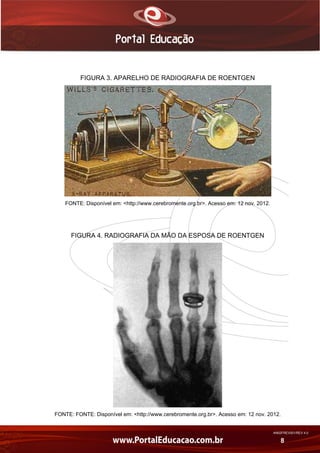

FIGURA 3. APARELHO DE RADIOGRAFIA DE ROENTGEN
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
FIGURA 4. RADIOGRAFIA DA MÃO DA ESPOSA DE ROENTGEN
FONTE: FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
AN02FREV001/REV 4.0
9
Após um tempo relativamente curto da divulgação, tão logo foram feitas as
primeiras aplicações na Medicina, para a identificação de fraturas ósseas. Com o
passar do tempo, a técnica revolucionária foi sendo aperfeiçoada, ganhando até
mesmo uma área específica dentro da Medicina, a Radiologia.
Abaixo daremos um rápido histórico da evolução dos raios X de Roentgen:
 1896
Invenção do Fluoroscópio portátil por Thomas Alva Edison (1847 – 1931)
(Figura 5). Sua utilização estava voltada à observação interna do corpo em
movimento.
FIGURA 5. THOMAS ALVA EDISON (1847 – 1931) COM O SEU FLUOROSCÓPIO
PORTÁTIL
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
AN02FREV001/REV 4.0
10

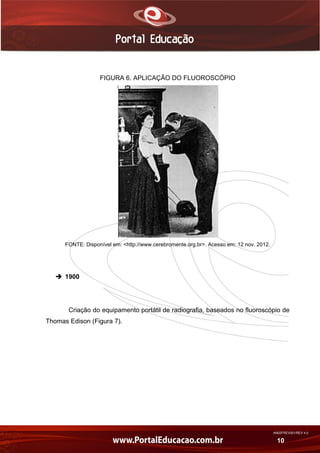

FIGURA 6. APLICAÇÃO DO FLUOROSCÓPIO
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
 1900
Criação do equipamento portátil de radiografia, baseados no fluoroscópio de
Thomas Edison (Figura 7).
AN02FREV001/REV 4.0
11

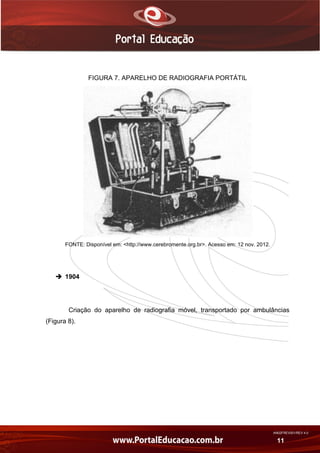

FIGURA 7. APARELHO DE RADIOGRAFIA PORTÁTIL
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
 1904
Criação do aparelho de radiografia móvel, transportado por ambulâncias
(Figura 8).
AN02FREV001/REV 4.0
12

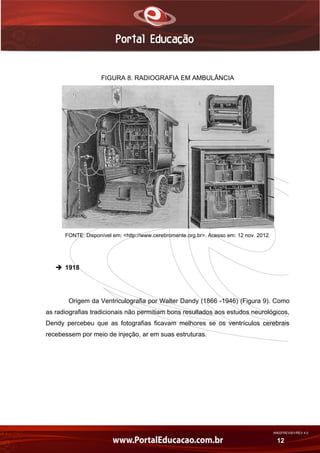

FIGURA 8. RADIOGRAFIA EM AMBULÂNCIA
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
 1918
Origem da Ventriculografia por Walter Dandy (1866 -1946) (Figura 9). Como
as radiografias tradicionais não permitiam bons resultados aos estudos neurológicos,
Dendy percebeu que as fotografias ficavam melhores se os ventrículos cerebrais
recebessem por meio de injeção, ar em suas estruturas.
AN02FREV001/REV 4.0
13

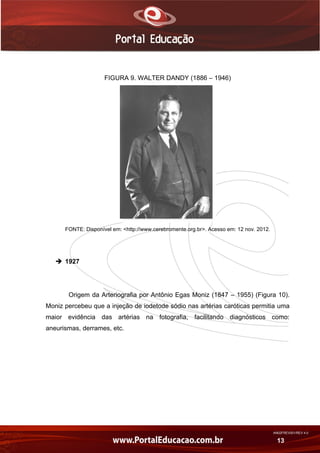

FIGURA 9. WALTER DANDY (1886 – 1946)
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
 1927
Origem da Arteriografia por Antônio Egas Moniz (1847 – 1955) (Figura 10).
Moniz percebeu que a injeção de iodetode sódio nas artérias caróticas permitia uma
maior evidência das artérias na fotografia, facilitando diagnósticos como:
aneurismas, derrames, etc.
AN02FREV001/REV 4.0
14

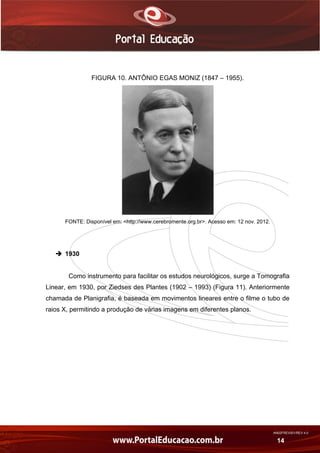

FIGURA 10. ANTÔNIO EGAS MONIZ (1847 – 1955).
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
 1930
Como instrumento para facilitar os estudos neurológicos, surge a Tomografia
Linear, em 1930, por Ziedses des Plantes (1902 – 1993) (Figura 11). Anteriormente
chamada de Planigrafia, é baseada em movimentos lineares entre o filme o tubo de
raios X, permitindo a produção de várias imagens em diferentes planos.
AN02FREV001/REV 4.0
15

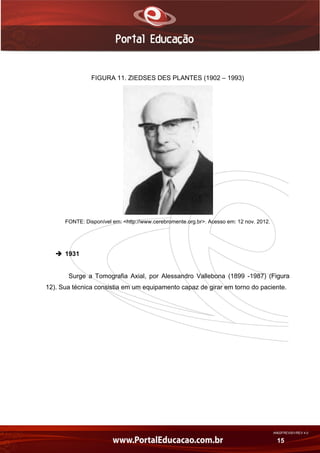

FIGURA 11. ZIEDSES DES PLANTES (1902 – 1993)
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
 1931
Surge a Tomografia Axial, por Alessandro Vallebona (1899 -1987) (Figura
12). Sua técnica consistia em um equipamento capaz de girar em torno do paciente.
AN02FREV001/REV 4.0
16

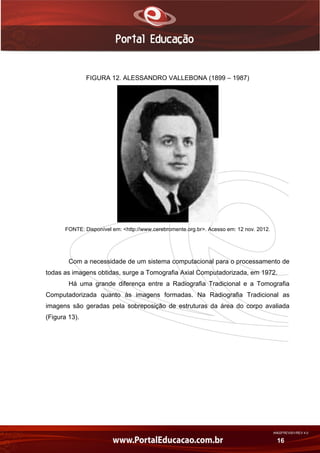

FIGURA 12. ALESSANDRO VALLEBONA (1899 – 1987)
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
Com a necessidade de um sistema computacional para o processamento de
todas as imagens obtidas, surge a Tomografia Axial Computadorizada, em 1972.
Há uma grande diferença entre a Radiografia Tradicional e a Tomografia
Computadorizada quanto às imagens formadas. Na Radiografia Tradicional as
imagens são geradas pela sobreposição de estruturas da área do corpo avaliada
(Figura 13).
AN02FREV001/REV 4.0
17

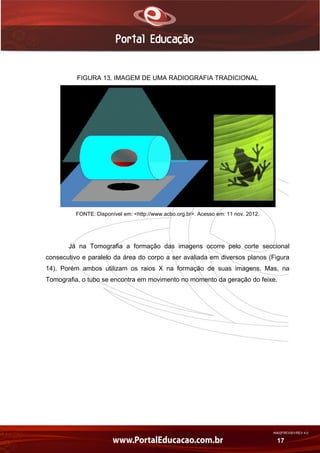

FIGURA 13. IMAGEM DE UMA RADIOGRAFIA TRADICIONAL
FONTE: Disponível em: <http://www.acbo.org.br>. Acesso em: 11 nov. 2012.
Já na Tomografia a formação das imagens ocorre pelo corte seccional
consecutivo e paralelo da área do corpo a ser avaliada em diversos planos (Figura
14). Porém ambos utilizam os raios X na formação de suas imagens. Mas, na
Tomografia, o tubo se encontra em movimento no momento da geração do feixe.
AN02FREV001/REV 4.0
18

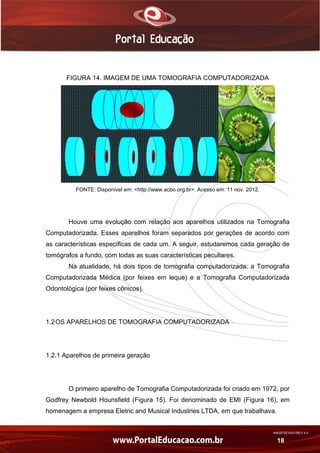

FIGURA 14. IMAGEM DE UMA TOMOGRAFIA COMPUTADORIZADA
FONTE: Disponível em: <http://www.acbo.org.br>. Acesso em: 11 nov. 2012.
Houve uma evolução com relação aos aparelhos utilizados na Tomografia
Computadorizada. Esses aparelhos foram separados por gerações de acordo com
as características específicas de cada um. A seguir, estudaremos cada geração de
tomógrafos a fundo, com todas as suas características peculiares.
Na atualidade, há dois tipos de tomografia computadorizada: a Tomografia
Computadorizada Médica (por feixes em leque) e a Tomografia Computadorizada
Odontológica (por feixes cônicos).
1.2OS APARELHOS DE TOMOGRAFIA COMPUTADORIZADA
1.2.1 Aparelhos de primeira geração
O primeiro aparelho de Tomografia Computadorizada foi criado em 1972, por
Godfrey Newbold Hounsfield (Figura 15). Foi denominado de EMI (Figura 16), em
homenagem a empresa Eletric and Musical Industries LTDA, em que trabalhava.
AN02FREV001/REV 4.0
19

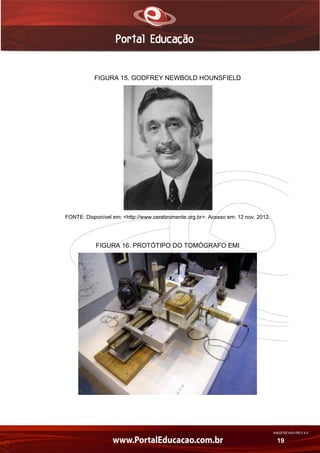

FIGURA 15. GODFREY NEWBOLD HOUNSFIELD
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.

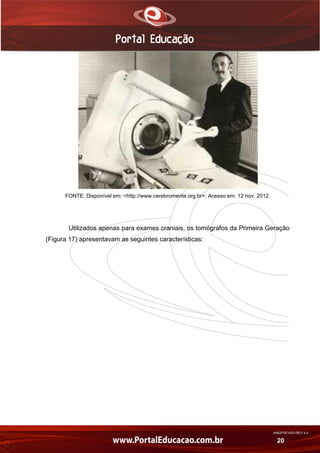

FIGURA 16. PROTÓTIPO DO TOMÓGRAFO EMI
AN02FREV001/REV 4.0
20
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
Utilizados apenas para exames craniais, os tomógrafos da Primeira Geração
(Figura 17) apresentavam as seguintes características:
AN02FREV001/REV 4.0
21
FIGURA 17. FUNCIONAMENTO DE UM TOMÓGRAFO DA PRIMEIRA GERAÇÃO
Detectores
t
Fonte
t
AN02FREV001/REV 4.0
22

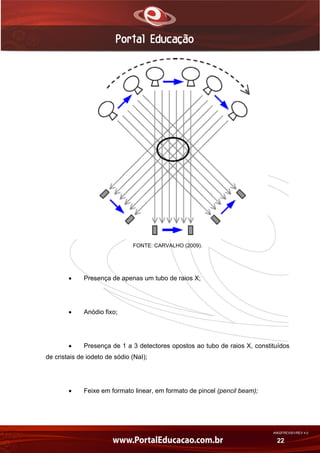

FONTE: CARVALHO (2009).
 Presença de apenas um tubo de raios X;
 Anódio fixo;
 Presença de 1 a 3 detectores opostos ao tubo de raios X, constituídos
de cristais de iodeto de sódio (NaI);
 Feixe em formato linear, em formato de pincel (pencil beam);
AN02FREV001/REV 4.0
23

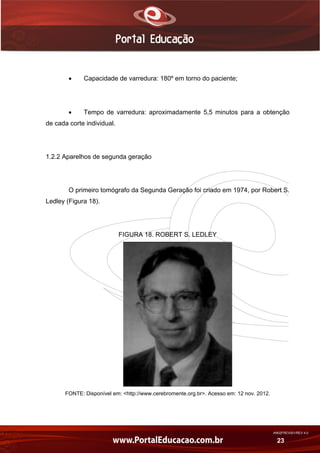

 Capacidade de varredura: 180º em torno do paciente;
 Tempo de varredura: aproximadamente 5,5 minutos para a obtenção
de cada corte individual.
1.2.2 Aparelhos de segunda geração
O primeiro tomógrafo da Segunda Geração foi criado em 1974, por Robert S.
Ledley (Figura 18).
FIGURA 18. ROBERT S. LEDLEY
FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
AN02FREV001/REV 4.0
24
Os tomógrafos da Segunda Geração (Figura 19) apresentavam as seguintes
características:

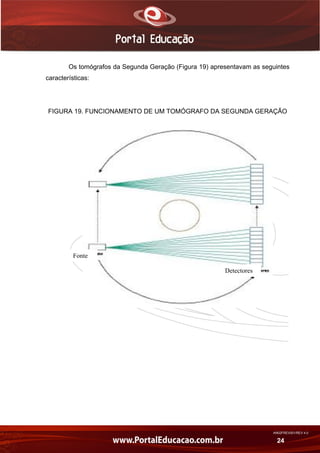

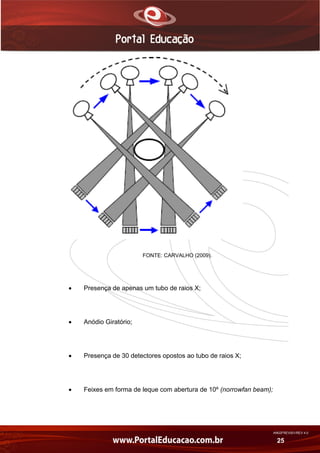

FIGURA 19. FUNCIONAMENTO DE UM TOMÓGRAFO DA SEGUNDA GERAÇÃO
Fonte
Detectores
AN02FREV001/REV 4.0
25
FONTE: CARVALHO (2009).
 Presença de apenas um tubo de raios X;
 Anódio Giratório;
 Presença de 30 detectores opostos ao tubo de raios X;
 Feixes em forma de leque com abertura de 10º (norrowfan beam);
AN02FREV001/REV 4.0
26
 Capacidade de varredura: 180º em torno do paciente;
 Tempo de varredura: cerca de 20 segundos a 3,5 minutos para cada
corte.
1.2.3 Aparelhos de terceira geração
O primeiro tomógrafo da terceira geração surgiu em 1975 e o seu
funcionamento pode ser visualizado na figura 20.
AN02FREV001/REV 4.0
27

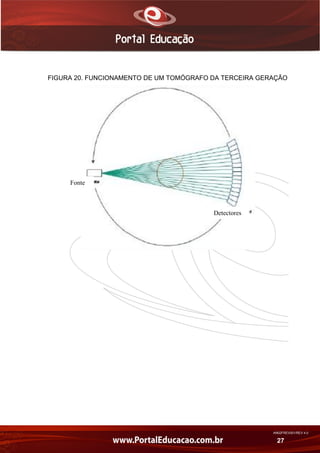

FIGURA 20. FUNCIONAMENTO DE UM TOMÓGRAFO DA TERCEIRA GERAÇÃO
Fonte
Detectores
AN02FREV001/REV 4.0
28
FONTE: CARVALHO (2009).
Um tomógrafo da Terceira Geração apresenta as seguintes características:
 Presença de apenas um tubo de raios X;
 Anódio giratório;
 Presença de até 960 detectores opostos ao tubo de raios X;
 Feixe em forma de leque rotativo;
 Capacidade de varredura: 360º em torno do paciente;
 Tempo de varredura: 2 a 10 segundos cada corte.
AN02FREV001/REV 4.0
29

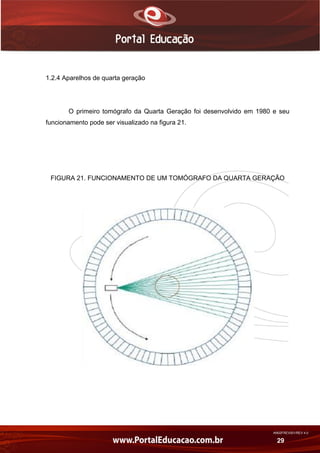

1.2.4 Aparelhos de quarta geração
O primeiro tomógrafo da Quarta Geração foi desenvolvido em 1980 e seu
funcionamento pode ser visualizado na figura 21.
FIGURA 21. FUNCIONAMENTO DE UM TOMÓGRAFO DA QUARTA GERAÇÃO
AN02FREV001/REV 4.0
30
FONTE: CARVALHO (2009).
Um tomógrafo da Quarta Geração apresenta as seguintes características:
 Presença de apenas um tubo de raios X;
 Anódio rotatório;
 Presença de 4.800 detectores fixos no gantry;
 Feixes em forma de leque;
 Capacidade de varredura: 360º em torno do paciente;
 Tempo de varredura: máximo de 5 segundos.
AN02FREV001/REV 4.0
31

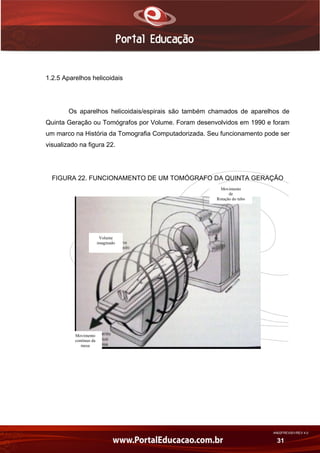

1.2.5 Aparelhos helicoidais
Os aparelhos helicoidais/espirais são também chamados de aparelhos de
Quinta Geração ou Tomógrafos por Volume. Foram desenvolvidos em 1990 e foram
um marco na História da Tomografia Computadorizada. Seu funcionamento pode ser
visualizado na figura 22.
FIGURA 22. FUNCIONAMENTO DE UM TOMÓGRAFO DA QUINTA GERAÇÃO
Movimento
de
Rotação do tubo
Volume
imaginado
Movimento
contínuo da
mesa
AN02FREV001/REV 4.0
32

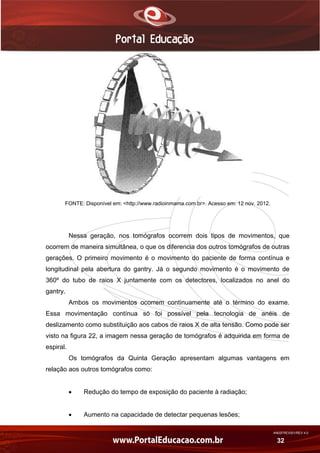

FONTE: Disponível em: <http://www.radioinmama.com.br>. Acesso em: 12 nov. 2012.
Nessa geração, nos tomógrafos ocorrem dois tipos de movimentos, que
ocorrem de maneira simultânea, o que os diferencia dos outros tomógrafos de outras
gerações. O primeiro movimento é o movimento do paciente de forma contínua e
longitudinal pela abertura do gantry. Já o segundo movimento é o movimento de
360º do tubo de raios X juntamente com os detectores, localizados no anel do
gantry.
Ambos os movimentos ocorrem continuamente até o término do exame.
Essa movimentação contínua só foi possível pela tecnologia de anéis de
deslizamento como substituição aos cabos de raios X de alta tensão. Como pode ser
visto na figura 22, a imagem nessa geração de tomógrafos é adquirida em forma de
espiral.
Os tomógrafos da Quinta Geração apresentam algumas vantagens em
relação aos outros tomógrafos como:
 Redução do tempo de exposição do paciente à radiação;
 Aumento na capacidade de detectar pequenas lesões;
AN02FREV001/REV 4.0
33
 Diminuição de artefatos nas imagens;
 Aumento na velocidade de escaneamento;
 Rapidez na obtenção das imagens.

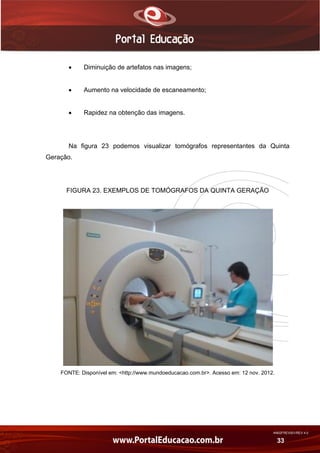

Na figura 23 podemos visualizar tomógrafos representantes da Quinta
Geração.
FIGURA 23. EXEMPLOS DE TOMÓGRAFOS DA QUINTA GERAÇÃO
FONTE: Disponível em: <http://www.mundoeducacao.com.br>. Acesso em: 12 nov. 2012.
AN02FREV001/REV 4.0
34

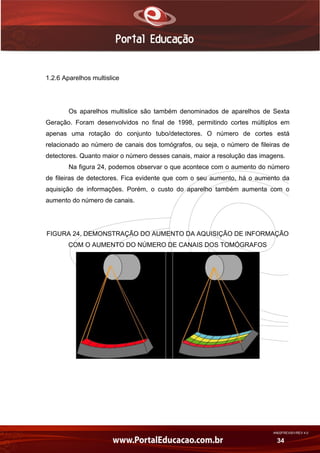

1.2.6 Aparelhos multislice
Os aparelhos multislice são também denominados de aparelhos de Sexta
Geração. Foram desenvolvidos no final de 1998, permitindo cortes múltiplos em
apenas uma rotação do conjunto tubo/detectores. O número de cortes está
relacionado ao número de canais dos tomógrafos, ou seja, o número de fileiras de
detectores. Quanto maior o número desses canais, maior a resolução das imagens.
Na figura 24, podemos observar o que acontece com o aumento do número
de fileiras de detectores. Fica evidente que com o seu aumento, há o aumento da
aquisição de informações. Porém, o custo do aparelho também aumenta com o
aumento do número de canais.

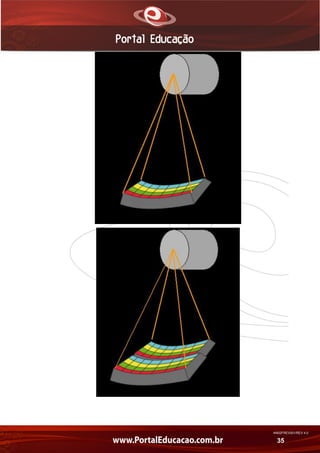

FIGURA 24. DEMONSTRAÇÃO DO AUMENTO DA AQUISIÇÃO DE INFORMAÇÃO
COM O AUMENTO DO NÚMERO DE CANAIS DOS TOMÓGRAFOS
AN02FREV001/REV 4.0
35
AN02FREV001/REV 4.0
36

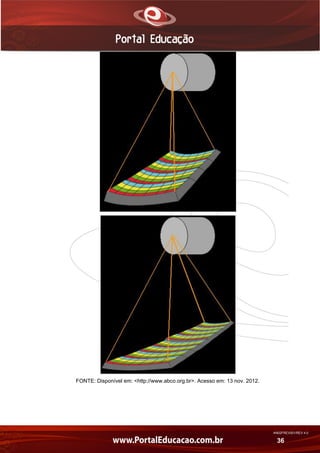

FONTE: Disponível em: <http://www.abco.org.br>. Acesso em: 13 nov. 2012.
AN02FREV001/REV 4.0
37

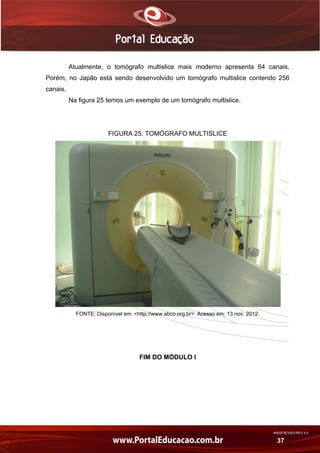

Atualmente, o tomógrafo multislice mais moderno apresenta 64 canais.
Porém, no Japão está sendo desenvolvido um tomógrafo multislice contendo 256
canais.
Na figura 25 temos um exemplo de um tomógrafo multislice.
FIGURA 25. TOMÓGRAFO MULTISLICE
FONTE: Disponível em: <http://www.abco.org.br>. Acesso em: 13 nov. 2012.
FIM DO MÓDULO I

Mais conteúdo relacionado

Mais procurados

Reconstruções: TC e RM
Reconstruções: TC e RMReconstruções: TC e RM
Reconstruções: TC e RM
Herculys Douglas Clímaco Marques

RADIOLOGIA DIGITAL
RADIOLOGIA DIGITALRADIOLOGIA DIGITAL
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Jean Carlos

Ressonância magnética
Ressonância magnéticaRessonância magnética
Ressonância magnética
Douglas Henrique

Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologia
Heraldo Silva

Tomografia computadorizada tecnologia_e_funcionamento_equipamentos
Tomografia computadorizada tecnologia_e_funcionamento_equipamentosTomografia computadorizada tecnologia_e_funcionamento_equipamentos
Tomografia computadorizada tecnologia_e_funcionamento_equipamentos
welberrj

Aula de tomografia 2019
Aula de tomografia   2019Aula de tomografia   2019
Aula de tomografia 2019
FLAVIO LOBATO

Evolução tecnológica em Tomografia Computadorizada
Evolução tecnológica em Tomografia ComputadorizadaEvolução tecnológica em Tomografia Computadorizada
Evolução tecnológica em Tomografia Computadorizada
Rafael Sciammarella

Questões comentadas - Técnico em Radiologia EMSERH
Questões comentadas - Técnico em Radiologia EMSERHQuestões comentadas - Técnico em Radiologia EMSERH
Questões comentadas - Técnico em Radiologia EMSERH
Herculys Douglas Clímaco Marques

Meios de Contraste em Tomografia
Meios de Contraste em Tomografia Meios de Contraste em Tomografia
Meios de Contraste em Tomografia
Rodrigo Ribeiro Jr.

Posicionamento radiologico
Posicionamento radiologicoPosicionamento radiologico
Posicionamento radiologico
Luziane Silva Silva

Equipamentos e acessorios rcvm
Equipamentos e acessorios   rcvmEquipamentos e acessorios   rcvm
Equipamentos e acessorios rcvm
Renata Cristina

Aula 2 imaginologia
Aula 2 imaginologiaAula 2 imaginologia
Aula 2 imaginologia
radiomed

Tomografia trabalho
Tomografia trabalhoTomografia trabalho
Tomografia trabalho
Profissão Professor

Radiologia digital
Radiologia digitalRadiologia digital
Radiologia digital
Anderson Pereira

Aula 3 imaginologia contraste da imagem e radiação espalhada
Aula 3 imaginologia contraste da imagem e radiação espalhadaAula 3 imaginologia contraste da imagem e radiação espalhada
Aula 3 imaginologia contraste da imagem e radiação espalhada
radiomed

Tomografia posicionamento
Tomografia posicionamentoTomografia posicionamento
Tomografia posicionamento
FLAVIO LOBATO

Rotinas Específicas nas Incidências do Punho
Rotinas Específicas nas Incidências do PunhoRotinas Específicas nas Incidências do Punho
Rotinas Específicas nas Incidências do Punho
Robson Rocha

Ressonancia magnetica
Ressonancia magneticaRessonancia magnetica
Ressonancia magnetica
Profissão Professor

Tomografia computadorizada power point (1) [reparado]
Tomografia computadorizada power point (1) [reparado]Tomografia computadorizada power point (1) [reparado]
Tomografia computadorizada power point (1) [reparado]
Guillermo Alberto López


Mais procurados (20)

Reconstruções: TC e RM
Reconstruções: TC e RMReconstruções: TC e RM
Reconstruções: TC e RM

RADIOLOGIA DIGITAL
RADIOLOGIA DIGITALRADIOLOGIA DIGITAL
RADIOLOGIA DIGITAL

Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)
Aula 2-protocolos-de-cranio-e-face-prof-claudio-souza (1)

Ressonância magnética
Ressonância magnéticaRessonância magnética
Ressonância magnética

Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologia

Tomografia computadorizada tecnologia_e_funcionamento_equipamentos
Tomografia computadorizada tecnologia_e_funcionamento_equipamentosTomografia computadorizada tecnologia_e_funcionamento_equipamentos
Tomografia computadorizada tecnologia_e_funcionamento_equipamentos

Aula de tomografia 2019
Aula de tomografia   2019Aula de tomografia   2019
Aula de tomografia 2019

Evolução tecnológica em Tomografia Computadorizada
Evolução tecnológica em Tomografia ComputadorizadaEvolução tecnológica em Tomografia Computadorizada
Evolução tecnológica em Tomografia Computadorizada

Questões comentadas - Técnico em Radiologia EMSERH
Questões comentadas - Técnico em Radiologia EMSERHQuestões comentadas - Técnico em Radiologia EMSERH
Questões comentadas - Técnico em Radiologia EMSERH

Meios de Contraste em Tomografia
Meios de Contraste em Tomografia Meios de Contraste em Tomografia
Meios de Contraste em Tomografia

Posicionamento radiologico
Posicionamento radiologicoPosicionamento radiologico
Posicionamento radiologico

Equipamentos e acessorios rcvm
Equipamentos e acessorios   rcvmEquipamentos e acessorios   rcvm
Equipamentos e acessorios rcvm

Aula 2 imaginologia
Aula 2 imaginologiaAula 2 imaginologia
Aula 2 imaginologia

Tomografia trabalho
Tomografia trabalhoTomografia trabalho
Tomografia trabalho

Radiologia digital
Radiologia digitalRadiologia digital
Radiologia digital

Aula 3 imaginologia contraste da imagem e radiação espalhada
Aula 3 imaginologia contraste da imagem e radiação espalhadaAula 3 imaginologia contraste da imagem e radiação espalhada
Aula 3 imaginologia contraste da imagem e radiação espalhada

Tomografia posicionamento
Tomografia posicionamentoTomografia posicionamento
Tomografia posicionamento

Rotinas Específicas nas Incidências do Punho
Rotinas Específicas nas Incidências do PunhoRotinas Específicas nas Incidências do Punho
Rotinas Específicas nas Incidências do Punho

Ressonancia magnetica
Ressonancia magneticaRessonancia magnetica
Ressonancia magnetica

Tomografia computadorizada power point (1) [reparado]
Tomografia computadorizada power point (1) [reparado]Tomografia computadorizada power point (1) [reparado]
Tomografia computadorizada power point (1) [reparado]


Destaque

Tomografia computadorizada 05
Tomografia computadorizada 05Tomografia computadorizada 05
Tomografia computadorizada 05
Brumiel Sampaio

Aula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicosAula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicos
Pedro Antonio

Anatomia E Protocolo Tomografia Computadorizada de Crânio
Anatomia E Protocolo Tomografia Computadorizada de  CrânioAnatomia E Protocolo Tomografia Computadorizada de  Crânio
Anatomia E Protocolo Tomografia Computadorizada de Crânio
Alex Eduardo Ribeiro

Tomografia computadorizada 02 (1)
Tomografia computadorizada 02 (1)Tomografia computadorizada 02 (1)
Tomografia computadorizada 02 (1)
Brumiel Sampaio

Tomografia computadorizada 03 (1)
Tomografia computadorizada 03 (1)Tomografia computadorizada 03 (1)
Tomografia computadorizada 03 (1)
Brumiel Sampaio

Aplicações de tomografia computadorizada
Aplicações de tomografia computadorizadaAplicações de tomografia computadorizada
Aplicações de tomografia computadorizada
Paulo Fonseca

Tomografia computadorizada 04 (1)
Tomografia computadorizada 04 (1)Tomografia computadorizada 04 (1)
Tomografia computadorizada 04 (1)
Brumiel Sampaio

Protocolos tomografia-computadorizada-tc-tac
Protocolos tomografia-computadorizada-tc-tacProtocolos tomografia-computadorizada-tc-tac
Protocolos tomografia-computadorizada-tc-tac
telesosete

32619755 apostila-curso-tomografia
32619755 apostila-curso-tomografia32619755 apostila-curso-tomografia
32619755 apostila-curso-tomografia
Emerson Alexandre Sacomano

Aula 2 sequencias de pulsos
Aula 2 sequencias de pulsosAula 2 sequencias de pulsos
Aula 2 sequencias de pulsos
Thayson Rodrigues Lopes

TC tórax: TEP
TC tórax: TEPTC tórax: TEP
TC tórax: TEP
arbarretto

Tomografos
TomografosTomografos
Tomografia protocolo
Tomografia   protocoloTomografia   protocolo
Tomografia protocolo
Luanapqt

4 tomo-linear
4 tomo-linear4 tomo-linear
4 tomo-linear
Luanapqt

Anatomia Seccional do Crâneo em Tomografia Computadorizada
Anatomia Seccional do Crâneo em Tomografia ComputadorizadaAnatomia Seccional do Crâneo em Tomografia Computadorizada
Anatomia Seccional do Crâneo em Tomografia Computadorizada
Alex Eduardo Ribeiro

ESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADA
ESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADAESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADA
ESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADA
Adriano Silva

Tc de cranio
Tc de cranioTc de cranio
Tc de cranio
tuhlucena

Historia da radiologia dr. biasoli
Historia da radiologia dr. biasoliHistoria da radiologia dr. biasoli
Historia da radiologia dr. biasoli
Leonardo Flor

Anatomia do abdome por tc
Anatomia do abdome por tcAnatomia do abdome por tc
Aula de rm prof. luis aguiar
Aula de rm   prof. luis aguiarAula de rm   prof. luis aguiar
Aula de rm prof. luis aguiar
waddan coelho da cruz


Destaque (20)

Tomografia computadorizada 05
Tomografia computadorizada 05Tomografia computadorizada 05
Tomografia computadorizada 05

Aula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicosAula 1 - histórico e aspectos físicos
Aula 1 - histórico e aspectos físicos

Anatomia E Protocolo Tomografia Computadorizada de Crânio
Anatomia E Protocolo Tomografia Computadorizada de  CrânioAnatomia E Protocolo Tomografia Computadorizada de  Crânio
Anatomia E Protocolo Tomografia Computadorizada de Crânio

Tomografia computadorizada 02 (1)
Tomografia computadorizada 02 (1)Tomografia computadorizada 02 (1)
Tomografia computadorizada 02 (1)

Tomografia computadorizada 03 (1)
Tomografia computadorizada 03 (1)Tomografia computadorizada 03 (1)
Tomografia computadorizada 03 (1)

Aplicações de tomografia computadorizada
Aplicações de tomografia computadorizadaAplicações de tomografia computadorizada
Aplicações de tomografia computadorizada

Tomografia computadorizada 04 (1)
Tomografia computadorizada 04 (1)Tomografia computadorizada 04 (1)
Tomografia computadorizada 04 (1)

Protocolos tomografia-computadorizada-tc-tac
Protocolos tomografia-computadorizada-tc-tacProtocolos tomografia-computadorizada-tc-tac
Protocolos tomografia-computadorizada-tc-tac

32619755 apostila-curso-tomografia
32619755 apostila-curso-tomografia32619755 apostila-curso-tomografia
32619755 apostila-curso-tomografia

Aula 2 sequencias de pulsos
Aula 2 sequencias de pulsosAula 2 sequencias de pulsos
Aula 2 sequencias de pulsos

TC tórax: TEP
TC tórax: TEPTC tórax: TEP
TC tórax: TEP

Tomografos
TomografosTomografos
Tomografos

Tomografia protocolo
Tomografia   protocoloTomografia   protocolo
Tomografia protocolo

4 tomo-linear
4 tomo-linear4 tomo-linear
4 tomo-linear

Anatomia Seccional do Crâneo em Tomografia Computadorizada
Anatomia Seccional do Crâneo em Tomografia ComputadorizadaAnatomia Seccional do Crâneo em Tomografia Computadorizada
Anatomia Seccional do Crâneo em Tomografia Computadorizada

ESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADA
ESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADAESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADA
ESTUDO DA COLUNA VERTEBRAL POR TOMOGRAFIA COMPUTADORIZADA

Tc de cranio
Tc de cranioTc de cranio
Tc de cranio

Historia da radiologia dr. biasoli
Historia da radiologia dr. biasoliHistoria da radiologia dr. biasoli
Historia da radiologia dr. biasoli

Anatomia do abdome por tc
Anatomia do abdome por tcAnatomia do abdome por tc
Anatomia do abdome por tc

Aula de rm prof. luis aguiar
Aula de rm   prof. luis aguiarAula de rm   prof. luis aguiar
Aula de rm prof. luis aguiar


Semelhante a Tomografia computadorizada 01

Trabalho de história 2.pptx
Trabalho de história 2.pptxTrabalho de história 2.pptx
Trabalho de história 2.pptx
Luisa586693

espetroscopia do infravermelho
espetroscopia do infravermelhoespetroscopia do infravermelho
espetroscopia do infravermelho
Mussagy Sidine Massango

Livro de radioterapia
Livro de radioterapiaLivro de radioterapia
Livro de radioterapia
FLAVIO LOBATO

Livro de radioterapia
Livro de radioterapiaLivro de radioterapia
Livro de radioterapia
FLAVIO LOBATO

17417 biologia celular_1_aula_01_volume_01
17417 biologia celular_1_aula_01_volume_0117417 biologia celular_1_aula_01_volume_01
17417 biologia celular_1_aula_01_volume_01
helonasc

Radiologia - Material livre Internet Equipamentos.docx
Radiologia - Material livre Internet Equipamentos.docxRadiologia - Material livre Internet Equipamentos.docx
Radiologia - Material livre Internet Equipamentos.docx
MoiseCruz

Trabalho microscopia eletrônica de varredura
Trabalho microscopia eletrônica de varreduraTrabalho microscopia eletrônica de varredura
Trabalho microscopia eletrônica de varredura
Larissa Souza

Conceitos Sensoriamento Remoto
Conceitos Sensoriamento RemotoConceitos Sensoriamento Remoto
Conceitos Sensoriamento Remoto
Engenharia Unip Pardo

RADIOATIVIDADE
RADIOATIVIDADERADIOATIVIDADE
RADIOATIVIDADE
pibidmarilia

Apostila tomografia prof. ricardo pereira
Apostila tomografia   prof. ricardo pereiraApostila tomografia   prof. ricardo pereira
Apostila tomografia prof. ricardo pereira
Marcelo Martelli Rossilho

58778706-Sensoriamento-remoto.pdf
58778706-Sensoriamento-remoto.pdf58778706-Sensoriamento-remoto.pdf
58778706-Sensoriamento-remoto.pdf
DaianeCardosoLopes

Aplicações das radiações - Conteúdo vinculado ao blog http://fisicanoene...
Aplicações das radiações - Conteúdo vinculado ao blog      http://fisicanoene...Aplicações das radiações - Conteúdo vinculado ao blog      http://fisicanoene...
Aplicações das radiações - Conteúdo vinculado ao blog http://fisicanoene...
Rodrigo Penna

1 celula
1 celula1 celula
1 celula
William Souza

1 celula
1 celula1 celula
Celula.pdf
Celula.pdfCelula.pdf
1Celula.pdf
1Celula.pdf1Celula.pdf
1Celula.pdf
JAP73

Medicina nuclear aula 01
Medicina nuclear aula 01Medicina nuclear aula 01
Medicina nuclear aula 01
Walmor Godoi

A descoberta do Raio-x
A descoberta do Raio-xA descoberta do Raio-x
A descoberta do Raio-x
Nikadotamo Katalukudo

Trabalho de Radiologia
 Trabalho de Radiologia  Trabalho de Radiologia
Trabalho de Radiologia
Thiago Da Silva Pereira

Introducao a espectroscopia
Introducao a espectroscopiaIntroducao a espectroscopia
Introducao a espectroscopia
Wilson Passos


Semelhante a Tomografia computadorizada 01 (20)

Trabalho de história 2.pptx
Trabalho de história 2.pptxTrabalho de história 2.pptx
Trabalho de história 2.pptx

espetroscopia do infravermelho
espetroscopia do infravermelhoespetroscopia do infravermelho
espetroscopia do infravermelho

Livro de radioterapia
Livro de radioterapiaLivro de radioterapia
Livro de radioterapia

Livro de radioterapia
Livro de radioterapiaLivro de radioterapia
Livro de radioterapia

17417 biologia celular_1_aula_01_volume_01
17417 biologia celular_1_aula_01_volume_0117417 biologia celular_1_aula_01_volume_01
17417 biologia celular_1_aula_01_volume_01

Radiologia - Material livre Internet Equipamentos.docx
Radiologia - Material livre Internet Equipamentos.docxRadiologia - Material livre Internet Equipamentos.docx
Radiologia - Material livre Internet Equipamentos.docx

Trabalho microscopia eletrônica de varredura
Trabalho microscopia eletrônica de varreduraTrabalho microscopia eletrônica de varredura
Trabalho microscopia eletrônica de varredura

Conceitos Sensoriamento Remoto
Conceitos Sensoriamento RemotoConceitos Sensoriamento Remoto
Conceitos Sensoriamento Remoto

RADIOATIVIDADE
RADIOATIVIDADERADIOATIVIDADE
RADIOATIVIDADE

Apostila tomografia prof. ricardo pereira
Apostila tomografia   prof. ricardo pereiraApostila tomografia   prof. ricardo pereira
Apostila tomografia prof. ricardo pereira

58778706-Sensoriamento-remoto.pdf
58778706-Sensoriamento-remoto.pdf58778706-Sensoriamento-remoto.pdf
58778706-Sensoriamento-remoto.pdf

Aplicações das radiações - Conteúdo vinculado ao blog http://fisicanoene...
Aplicações das radiações - Conteúdo vinculado ao blog      http://fisicanoene...Aplicações das radiações - Conteúdo vinculado ao blog      http://fisicanoene...
Aplicações das radiações - Conteúdo vinculado ao blog http://fisicanoene...

1 celula
1 celula1 celula
1 celula

1 celula
1 celula1 celula
1 celula

Celula.pdf
Celula.pdfCelula.pdf
Celula.pdf

1Celula.pdf
1Celula.pdf1Celula.pdf
1Celula.pdf

Medicina nuclear aula 01
Medicina nuclear aula 01Medicina nuclear aula 01
Medicina nuclear aula 01

A descoberta do Raio-x
A descoberta do Raio-xA descoberta do Raio-x
A descoberta do Raio-x

Trabalho de Radiologia
 Trabalho de Radiologia  Trabalho de Radiologia
Trabalho de Radiologia

Introducao a espectroscopia
Introducao a espectroscopiaIntroducao a espectroscopia
Introducao a espectroscopia


Tomografia computadorizada 01

  • 1. AN02FREV001/REV 4.0 1 PROGRAMA DE EDUCAÇÃO CONTINUADA A DISTÂNCIA Portal Educação CURSO DE TOMOGRAFIA COMPUTADORIZADA Aluno: EaD - Educação a Distância Portal Educação
  • 2. AN02FREV001/REV 4.0 2 CURSO DE TOMOGRAFIA COMPUTADORIZADA MÓDULO I Atenção: O material deste módulo está disponível apenas como parâmetro de estudos para este Programa de Educação Continuada. É proibida qualquer forma de comercialização ou distribuição do mesmo sem a autorização expressa do Portal Educação. Os créditos do conteúdo aqui contido são dados aos seus respectivos autores descritos nas Referências Bibliográficas.
  • 3. AN02FREV001/REV 4.0 3 SUMÁRIO MÓDULO I 1 A HISTÓRIA DA TOMOGRAFIA COMPUTADORIZADA – TC 1.1 A TOMOGRAFIA E A SUA EVOLUÇÃO 1.2 OS APARELHOS DE TOMOGRAFIA COMPUTADORIZADA 1.2.1 Aparelhos de primeira geração 1.2.2 Aparelhos de segunda geração 1.2.3 Aparelhos de terceira geração 1.2.4 Aparelhos de quarta geração 1.2.5 Aparelhos helicoidais 1.2.6 Aparelhos multislice MÓDULO II 2 COMPONENTES DOS APARELHOS DE TC 2.1 O GANTRY 2.2 A MESA 2.3 O GERADOR DE RAIOS X 2.4 OS DETECTORES 2.5 O SISTEMA COMPUTACIONAL 2.6 O PAINEL DE COMANDO 2.7 A IMAGEM FÍSICA MÓDULO III 3 PARÂMETROS DE CONTROLE 3.1 A COLIMAÇÃO DO FEIXE 3.2 EIXOS DE CORTE; O FATOR MAS 3.3 A ALTA-TENSÃO (KV) 3.4 O TEMPO DE ROTAÇÃO DO TUBO 3.5 ALGORITMOS DE RECONSTRUÇÃO 3.6 A MATRIZ DE IMAGEM
  • 4. AN02FREV001/REV 4.0 4 MÓDULO IV 4 ANATOMIA HUMANA EM TOMOGRAFIA 4.1 CABEÇA, PESCOÇO 4.2 TRONCO, MEMBROS SUPERIORES E MEMBROS INFERIORES MÓDULO V 5 PROTOCOLO DE EXAMES E FOTOGRAFIA REFERÊNCIAS BIBLIOGRÁFICAS
  • 5. AN02FREV001/REV 4.0 5 MÓDULO I 1 A HISTÓRIA DA TOMOGRAFIA COMPUTADORIZADA – TC 1.1 A TOMOGRAFIA E SUA EVOLUÇÃO Em 1895, o físico Wilhelm Conrad Roengten (1845 – 1923) (Figura 1) descobre o raio-x. A descoberta dos raios X, em 1895, pelo físico Wilhelm Conrad Roengten (1845 – 1923) (Figura 1), foi um marco na história da ciência médica. Não há relatos oficiais de como tenha ocorrido tal descoberta, apenas especulações feitas por jornalistas da época. FIGURA 1. WILHELM CONRAD ROENTGEN (1845 – 1923)
  • 6. AN02FREV001/REV 4.0 6 FONTE: MARTINS (1997). De acordo com uma entrevista dada na época por Roentgen, a descoberta teria sido acidental e ele mesmo não sabia do que se tratava, denominando sua descoberta de “RAIOS X”, por não conhecer realmente a sua essência. Desde então, passou a investigar a fundo o que aqueles raios recém-descobertos faziam. Todo o estudo teve início com o interesse de Roentgen pela natureza dos raios catódicos. Dessa forma, resolveu repetir alguns experimentos da época. Em uma dessas tentativas experimentais, Roengten descobriu algo novo, algo capaz de produzir sombra em objetos (Figura 2). FIGURA 2. EXPERIMENTO DE ROENTGEN FONTE: Disponível em: <http://www.mundoeducacao.com.br>. Acesso em: 12 nov. 2012. Após esse episódio, começou a investigar as características daquele fenômeno fazendo comparações com tudo que já tinha sido descoberto até a época. Com seus estudos, descobriu propriedades dos novos raios, diferente de tudo já estudado. As propriedades dos novos raios foram descobertas e Roentgen foi
  • 7. AN02FREV001/REV 4.0 7 eliminando qualquer semelhança com qualquer fato já descoberto anteriormente. Realmente era algo novo! As principais propriedades dos novos raios descritas por Roentgen foram:  Apresentavam propagação em linha reta;  Geravam sombras regulares;  Apresentavam capacidade de penetração, até mesmo em grandes espessuras;  Eram capazes de emitir fluorescência;  Eram capazes de sensibilizar chapas fotográficas;  Não tinham capacidade de reflexão e nem de refração;  Não eram desviados por ímãs. Diante de todas essas propriedades, Roentgen caracterizou os novos raios X como possíveis ondas eletromagnéticas longitudinais. Após a divulgação de seu trabalho para a sociedade científica da época, Roentgen foi impedido de dar continuidade aos seus experimentos pela forte agitação que tomou conta do local onde residia, fazendo com que outros pesquisadores passassem a sua frente nas pesquisas. A divulgação do seu trabalho foi feita de maneira inusitada. Não apenas pela divulgação do artigo na revista científica da época, mas pelo envio de cópias pessoais a todos os pesquisadores, juntamente com radiografias tiradas por ele. Isso fez com que a repercussão fosse de forma rápida e eficaz. Na figura 3 está uma ilustração do primeiro aparelho de radiografia, feito por Roentgen e na figura 4 encontra-se a primeira radiografia tirada por ele, da mão de sua esposa.
  • 8. AN02FREV001/REV 4.0 8 FIGURA 3. APARELHO DE RADIOGRAFIA DE ROENTGEN FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012. FIGURA 4. RADIOGRAFIA DA MÃO DA ESPOSA DE ROENTGEN FONTE: FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
  • 9. AN02FREV001/REV 4.0 9 Após um tempo relativamente curto da divulgação, tão logo foram feitas as primeiras aplicações na Medicina, para a identificação de fraturas ósseas. Com o passar do tempo, a técnica revolucionária foi sendo aperfeiçoada, ganhando até mesmo uma área específica dentro da Medicina, a Radiologia. Abaixo daremos um rápido histórico da evolução dos raios X de Roentgen:  1896 Invenção do Fluoroscópio portátil por Thomas Alva Edison (1847 – 1931) (Figura 5). Sua utilização estava voltada à observação interna do corpo em movimento. FIGURA 5. THOMAS ALVA EDISON (1847 – 1931) COM O SEU FLUOROSCÓPIO PORTÁTIL FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
  • 10. AN02FREV001/REV 4.0 10 FIGURA 6. APLICAÇÃO DO FLUOROSCÓPIO FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.  1900 Criação do equipamento portátil de radiografia, baseados no fluoroscópio de Thomas Edison (Figura 7).
  • 11. AN02FREV001/REV 4.0 11 FIGURA 7. APARELHO DE RADIOGRAFIA PORTÁTIL FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.  1904 Criação do aparelho de radiografia móvel, transportado por ambulâncias (Figura 8).
  • 12. AN02FREV001/REV 4.0 12 FIGURA 8. RADIOGRAFIA EM AMBULÂNCIA FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.  1918 Origem da Ventriculografia por Walter Dandy (1866 -1946) (Figura 9). Como as radiografias tradicionais não permitiam bons resultados aos estudos neurológicos, Dendy percebeu que as fotografias ficavam melhores se os ventrículos cerebrais recebessem por meio de injeção, ar em suas estruturas.
  • 13. AN02FREV001/REV 4.0 13 FIGURA 9. WALTER DANDY (1886 – 1946) FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.  1927 Origem da Arteriografia por Antônio Egas Moniz (1847 – 1955) (Figura 10). Moniz percebeu que a injeção de iodetode sódio nas artérias caróticas permitia uma maior evidência das artérias na fotografia, facilitando diagnósticos como: aneurismas, derrames, etc.
  • 14. AN02FREV001/REV 4.0 14 FIGURA 10. ANTÔNIO EGAS MONIZ (1847 – 1955). FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.  1930 Como instrumento para facilitar os estudos neurológicos, surge a Tomografia Linear, em 1930, por Ziedses des Plantes (1902 – 1993) (Figura 11). Anteriormente chamada de Planigrafia, é baseada em movimentos lineares entre o filme o tubo de raios X, permitindo a produção de várias imagens em diferentes planos.
  • 15. AN02FREV001/REV 4.0 15 FIGURA 11. ZIEDSES DES PLANTES (1902 – 1993) FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.  1931 Surge a Tomografia Axial, por Alessandro Vallebona (1899 -1987) (Figura 12). Sua técnica consistia em um equipamento capaz de girar em torno do paciente.
  • 16. AN02FREV001/REV 4.0 16 FIGURA 12. ALESSANDRO VALLEBONA (1899 – 1987) FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012. Com a necessidade de um sistema computacional para o processamento de todas as imagens obtidas, surge a Tomografia Axial Computadorizada, em 1972. Há uma grande diferença entre a Radiografia Tradicional e a Tomografia Computadorizada quanto às imagens formadas. Na Radiografia Tradicional as imagens são geradas pela sobreposição de estruturas da área do corpo avaliada (Figura 13).
  • 17. AN02FREV001/REV 4.0 17 FIGURA 13. IMAGEM DE UMA RADIOGRAFIA TRADICIONAL FONTE: Disponível em: <http://www.acbo.org.br>. Acesso em: 11 nov. 2012. Já na Tomografia a formação das imagens ocorre pelo corte seccional consecutivo e paralelo da área do corpo a ser avaliada em diversos planos (Figura 14). Porém ambos utilizam os raios X na formação de suas imagens. Mas, na Tomografia, o tubo se encontra em movimento no momento da geração do feixe.
  • 18. AN02FREV001/REV 4.0 18 FIGURA 14. IMAGEM DE UMA TOMOGRAFIA COMPUTADORIZADA FONTE: Disponível em: <http://www.acbo.org.br>. Acesso em: 11 nov. 2012. Houve uma evolução com relação aos aparelhos utilizados na Tomografia Computadorizada. Esses aparelhos foram separados por gerações de acordo com as características específicas de cada um. A seguir, estudaremos cada geração de tomógrafos a fundo, com todas as suas características peculiares. Na atualidade, há dois tipos de tomografia computadorizada: a Tomografia Computadorizada Médica (por feixes em leque) e a Tomografia Computadorizada Odontológica (por feixes cônicos). 1.2OS APARELHOS DE TOMOGRAFIA COMPUTADORIZADA 1.2.1 Aparelhos de primeira geração O primeiro aparelho de Tomografia Computadorizada foi criado em 1972, por Godfrey Newbold Hounsfield (Figura 15). Foi denominado de EMI (Figura 16), em homenagem a empresa Eletric and Musical Industries LTDA, em que trabalhava.
  • 19. AN02FREV001/REV 4.0 19 FIGURA 15. GODFREY NEWBOLD HOUNSFIELD FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012. FIGURA 16. PROTÓTIPO DO TOMÓGRAFO EMI
  • 20. AN02FREV001/REV 4.0 20 FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012. Utilizados apenas para exames craniais, os tomógrafos da Primeira Geração (Figura 17) apresentavam as seguintes características:
  • 21. AN02FREV001/REV 4.0 21 FIGURA 17. FUNCIONAMENTO DE UM TOMÓGRAFO DA PRIMEIRA GERAÇÃO Detectores t Fonte t
  • 22. AN02FREV001/REV 4.0 22 FONTE: CARVALHO (2009).  Presença de apenas um tubo de raios X;  Anódio fixo;  Presença de 1 a 3 detectores opostos ao tubo de raios X, constituídos de cristais de iodeto de sódio (NaI);  Feixe em formato linear, em formato de pincel (pencil beam);
  • 23. AN02FREV001/REV 4.0 23  Capacidade de varredura: 180º em torno do paciente;  Tempo de varredura: aproximadamente 5,5 minutos para a obtenção de cada corte individual. 1.2.2 Aparelhos de segunda geração O primeiro tomógrafo da Segunda Geração foi criado em 1974, por Robert S. Ledley (Figura 18). FIGURA 18. ROBERT S. LEDLEY FONTE: Disponível em: <http://www.cerebromente.org.br>. Acesso em: 12 nov. 2012.
  • 24. AN02FREV001/REV 4.0 24 Os tomógrafos da Segunda Geração (Figura 19) apresentavam as seguintes características: FIGURA 19. FUNCIONAMENTO DE UM TOMÓGRAFO DA SEGUNDA GERAÇÃO Fonte Detectores
  • 25. AN02FREV001/REV 4.0 25 FONTE: CARVALHO (2009).  Presença de apenas um tubo de raios X;  Anódio Giratório;  Presença de 30 detectores opostos ao tubo de raios X;  Feixes em forma de leque com abertura de 10º (norrowfan beam);
  • 26. AN02FREV001/REV 4.0 26  Capacidade de varredura: 180º em torno do paciente;  Tempo de varredura: cerca de 20 segundos a 3,5 minutos para cada corte. 1.2.3 Aparelhos de terceira geração O primeiro tomógrafo da terceira geração surgiu em 1975 e o seu funcionamento pode ser visualizado na figura 20.
  • 27. AN02FREV001/REV 4.0 27 FIGURA 20. FUNCIONAMENTO DE UM TOMÓGRAFO DA TERCEIRA GERAÇÃO Fonte Detectores
  • 28. AN02FREV001/REV 4.0 28 FONTE: CARVALHO (2009). Um tomógrafo da Terceira Geração apresenta as seguintes características:  Presença de apenas um tubo de raios X;  Anódio giratório;  Presença de até 960 detectores opostos ao tubo de raios X;  Feixe em forma de leque rotativo;  Capacidade de varredura: 360º em torno do paciente;  Tempo de varredura: 2 a 10 segundos cada corte.
  • 29. AN02FREV001/REV 4.0 29 1.2.4 Aparelhos de quarta geração O primeiro tomógrafo da Quarta Geração foi desenvolvido em 1980 e seu funcionamento pode ser visualizado na figura 21. FIGURA 21. FUNCIONAMENTO DE UM TOMÓGRAFO DA QUARTA GERAÇÃO
  • 30. AN02FREV001/REV 4.0 30 FONTE: CARVALHO (2009). Um tomógrafo da Quarta Geração apresenta as seguintes características:  Presença de apenas um tubo de raios X;  Anódio rotatório;  Presença de 4.800 detectores fixos no gantry;  Feixes em forma de leque;  Capacidade de varredura: 360º em torno do paciente;  Tempo de varredura: máximo de 5 segundos.
  • 31. AN02FREV001/REV 4.0 31 1.2.5 Aparelhos helicoidais Os aparelhos helicoidais/espirais são também chamados de aparelhos de Quinta Geração ou Tomógrafos por Volume. Foram desenvolvidos em 1990 e foram um marco na História da Tomografia Computadorizada. Seu funcionamento pode ser visualizado na figura 22. FIGURA 22. FUNCIONAMENTO DE UM TOMÓGRAFO DA QUINTA GERAÇÃO Movimento de Rotação do tubo Volume imaginado Movimento contínuo da mesa
  • 32. AN02FREV001/REV 4.0 32 FONTE: Disponível em: <http://www.radioinmama.com.br>. Acesso em: 12 nov. 2012. Nessa geração, nos tomógrafos ocorrem dois tipos de movimentos, que ocorrem de maneira simultânea, o que os diferencia dos outros tomógrafos de outras gerações. O primeiro movimento é o movimento do paciente de forma contínua e longitudinal pela abertura do gantry. Já o segundo movimento é o movimento de 360º do tubo de raios X juntamente com os detectores, localizados no anel do gantry. Ambos os movimentos ocorrem continuamente até o término do exame. Essa movimentação contínua só foi possível pela tecnologia de anéis de deslizamento como substituição aos cabos de raios X de alta tensão. Como pode ser visto na figura 22, a imagem nessa geração de tomógrafos é adquirida em forma de espiral. Os tomógrafos da Quinta Geração apresentam algumas vantagens em relação aos outros tomógrafos como:  Redução do tempo de exposição do paciente à radiação;  Aumento na capacidade de detectar pequenas lesões;
  • 33. AN02FREV001/REV 4.0 33  Diminuição de artefatos nas imagens;  Aumento na velocidade de escaneamento;  Rapidez na obtenção das imagens. Na figura 23 podemos visualizar tomógrafos representantes da Quinta Geração. FIGURA 23. EXEMPLOS DE TOMÓGRAFOS DA QUINTA GERAÇÃO FONTE: Disponível em: <http://www.mundoeducacao.com.br>. Acesso em: 12 nov. 2012.
  • 34. AN02FREV001/REV 4.0 34 1.2.6 Aparelhos multislice Os aparelhos multislice são também denominados de aparelhos de Sexta Geração. Foram desenvolvidos no final de 1998, permitindo cortes múltiplos em apenas uma rotação do conjunto tubo/detectores. O número de cortes está relacionado ao número de canais dos tomógrafos, ou seja, o número de fileiras de detectores. Quanto maior o número desses canais, maior a resolução das imagens. Na figura 24, podemos observar o que acontece com o aumento do número de fileiras de detectores. Fica evidente que com o seu aumento, há o aumento da aquisição de informações. Porém, o custo do aparelho também aumenta com o aumento do número de canais. FIGURA 24. DEMONSTRAÇÃO DO AUMENTO DA AQUISIÇÃO DE INFORMAÇÃO COM O AUMENTO DO NÚMERO DE CANAIS DOS TOMÓGRAFOS
  • 36. AN02FREV001/REV 4.0 36 FONTE: Disponível em: <http://www.abco.org.br>. Acesso em: 13 nov. 2012.
  • 37. AN02FREV001/REV 4.0 37 Atualmente, o tomógrafo multislice mais moderno apresenta 64 canais. Porém, no Japão está sendo desenvolvido um tomógrafo multislice contendo 256 canais. Na figura 25 temos um exemplo de um tomógrafo multislice. FIGURA 25. TOMÓGRAFO MULTISLICE FONTE: Disponível em: <http://www.abco.org.br>. Acesso em: 13 nov. 2012. FIM DO MÓDULO I
