I. O documento explica os conceitos de refração e reflexão da luz ao passar entre meios com índices de refração diferentes. II. A refração ocorre quando o raio de luz muda de direção ao passar para um meio mais ou menos refringente. A reflexão total ocorre quando o ângulo de incidência é maior que o ângulo limite. III. O ângulo limite depende da relação entre os índices de refração dos meios, e é calculado usando a lei de Snell.

1. Aula 04 Refração da Luz

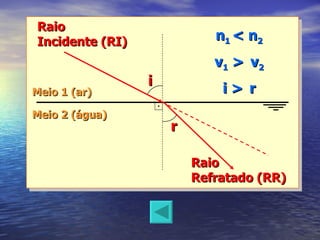

2. Raio Incidente (RI) Raio Refratado (RR) n 1 < n 2 v 1 > v 2 i > r Meio 1 (ar) Meio 2 (água) i r

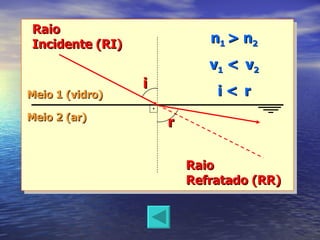

3. Raio Incidente (RI) Raio Refratado (RR) n 1 > n 2 v 1 < v 2 i < r Meio 1 (vidro) Meio 2 (ar) i r

4. Raio Incidente (RI) Raio Refratado (RR) i = 0º r = 0º Meio 1 (ar) Meio 2 (água)

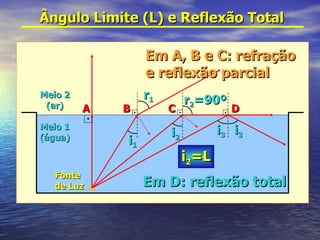

5. Ângulo Limite (L) e Reflexão Total Em A, B e C: refração e reflexão parcial Em D: reflexão total i 2 =L Meio 2 (ar) Meio 1 (água) Fonte de Luz i 1 i 2 i 3 i 3 r 1 r 2 =90º A B C D

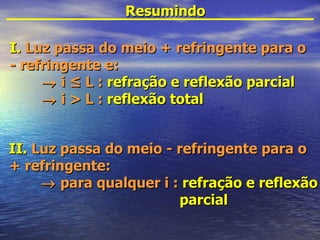

6. Resumindo I. Luz passa do meio + refringente para o - refringente e:  i ≤ L : refração e reflexão parcial  i > L : reflexão total II. Luz passa do meio - refringente para o + refringente:  para qualquer i : refração e reflexão parcial

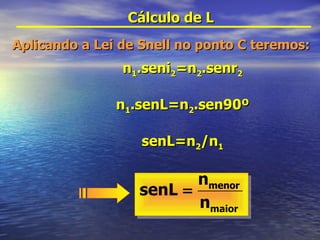

7. Cálculo de L Aplicando a Lei de Snell no ponto C teremos: n 1 .seni 2 =n 2 .senr 2 n 1 .senL=n 2 .sen90º senL=n 2 /n 1

8. EXEMPLOS DA PRESENÇA DA REFLEXÃO TOTAL (OU INTERNA)

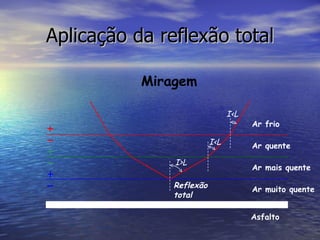

9. Aplicação da reflexão total Miragem Reflexão total I>L I<L I<L Ar frio Ar quente Ar mais quente Ar muito quente Asfalto
