Este documento discute os fenômenos da reflexão e refração de ondas. A reflexão ocorre quando uma onda retorna para o meio original após encontrar um obstáculo, com a frequência e fase mantidas e a amplitude diminuída. A refração ocorre quando uma onda muda de velocidade ao passar para um novo meio, mantendo frequência e fase mas alterando velocidade, comprimento de onda e amplitude. Exemplos como eco, reverberação, cores de objetos e ondas do mar são usados para ilustrar esses conceitos.

1. Fenômenos Ondulatórios
Reflexão e Refração
Prof. Jair LP

2. Fenômenos Ondulatórios
Reflexão e Refração
Prof. Jair LP
Soundtrack
Beat it – Michael Jackson, 1983

4. Reflexão

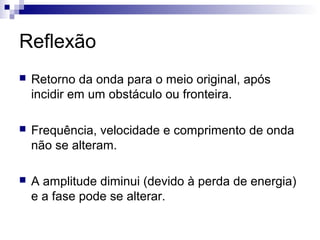

5. Reflexão
 Retorno da onda para o meio original, após
incidir em um obstáculo ou fronteira.
 Frequência, velocidade e comprimento de onda
não se alteram.
 A amplitude diminui (devido à perda de energia)
e a fase pode se alterar.

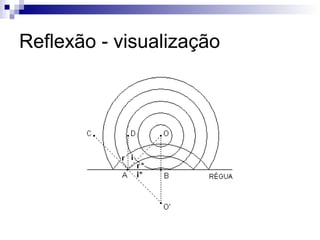

6. Reflexão - visualização

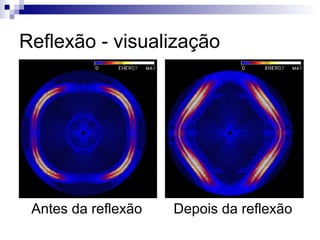

7. Reflexão - visualização
Antes da reflexão Depois da reflexão

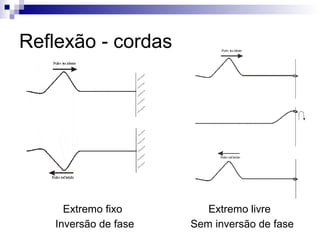

8. Reflexão - cordas
Extremo fixo Extremo livre
Inversão de fase Sem inversão de fase

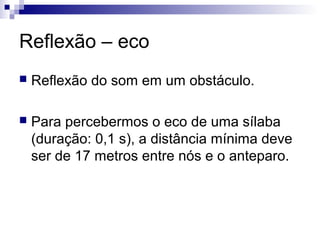

9. Reflexão – eco
 Reflexão do som em um obstáculo.
 Para percebermos o eco de uma sílaba
(duração: 0,1 s), a distância mínima deve
ser de 17 metros entre nós e o anteparo.

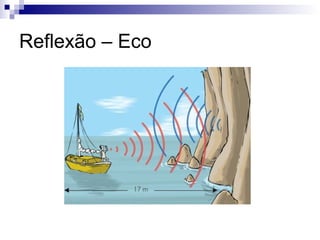

10. Reflexão – Eco

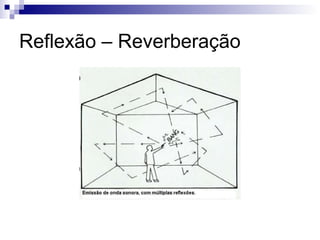

11. Reflexão – Reverberação

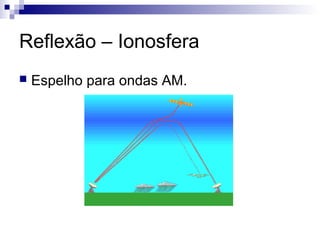

12. Reflexão – Ionosfera
 Espelho para ondas AM.

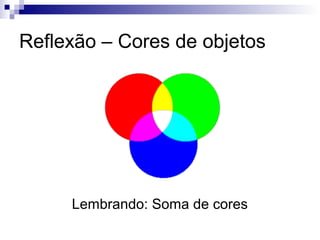

13. Reflexão – Cores de objetos
Lembrando: Soma de cores

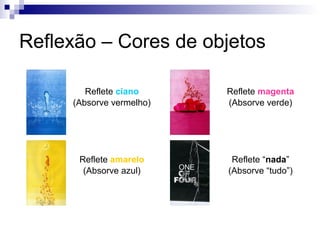

14. Reflexão – Cores de objetos
Reflete ciano
(Absorve vermelho)
Reflete magenta
(Absorve verde)
Reflete “nada”
(Absorve “tudo”)
Reflete amarelo
(Absorve azul)

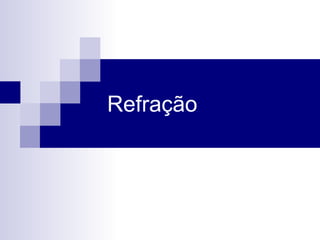

16. Refração

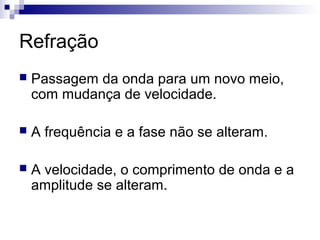

18. Refração
 Passagem da onda para um novo meio,
com mudança de velocidade.
 A frequência e a fase não se alteram.
 A velocidade, o comprimento de onda e a
amplitude se alteram.

19. Refração – esquema básico

20. Refração e reflexão

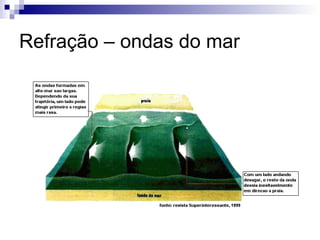

21. Refração – ondas do mar

22. Refração - tsunami

23. Refração da luz - posição aparente

24. Refração – laser

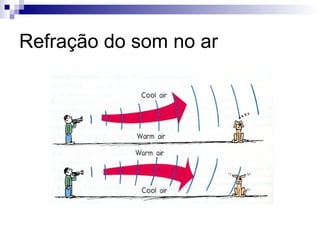

25. Refração do som no ar

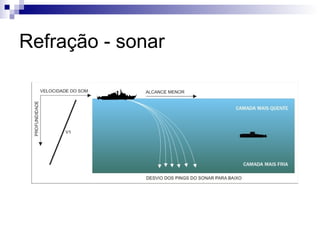

26. Refração - sonar

28. Slideshow by Prof. Jair LP (2009)
