O documento descreve a evolução das resinas compostas dentais, desde sua introdução na década de 1950 até as resinas nanoparticuladas atuais. Ele também discute os principais tipos de resinas compostas de acordo com o tamanho de suas partículas inorgânicas e suas propriedades.

1. Prof. Ms. Guilherme Terra
Disciplina de Dentística Operatória básica

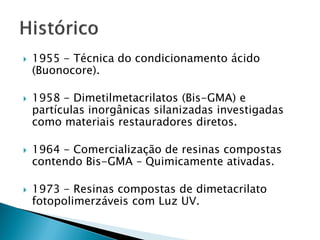

2.  1955 - Técnica do condicionamento ácido
(Buonocore).
 1958 - Dimetilmetacrilatos (Bis-GMA) e
partículas inorgânicas silanizadas investigadas
como materiais restauradores diretos.
 1964 - Comercialização de resinas compostas
contendo Bis-GMA – Quimicamente ativadas.
 1973 - Resinas compostas de dimetacrilato
fotopolimerzáveis com Luz UV.

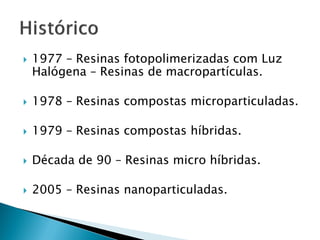

3.  1977 – Resinas fotopolimerizadas com Luz
Halógena – Resinas de macropartículas.
 1978 – Resinas compostas microparticuladas.
 1979 – Resinas compostas híbridas.
 Década de 90 – Resinas micro híbridas.
 2005 – Resinas nanoparticuladas.

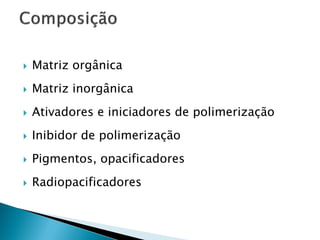

4.  Matriz orgânica
 Matriz inorgânica
 Ativadores e iniciadores de polimerização
 Inibidor de polimerização
 Pigmentos, opacificadores
 Radiopacificadores

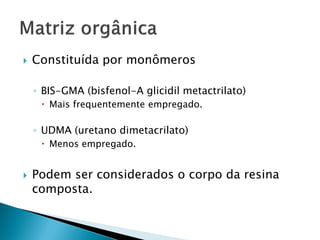

5.  Constituída por monômeros
◦ BIS-GMA (bisfenol-A glicidil metactrilato)
 Mais frequentemente empregado.
◦ UDMA (uretano dimetacrilato)
 Menos empregado.
 Podem ser considerados o corpo da resina
composta.

6.  Promove estabilidade dimensional à matriz
resinosa.
 Melhora as propriedades
◦ Menor sorção de água.
◦ Aumenta a resistência à tração, compressão e
abrasão.

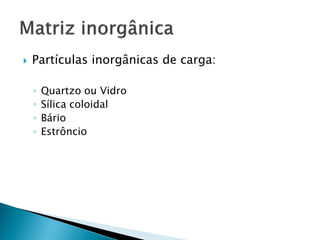

7.  Partículas inorgânicas de carga:
◦ Quartzo ou Vidro
◦ Sílica coloidal
◦ Bário
◦ Estrôncio

8.  Agentes químicos que excitados dão inicio
ao processo de polimerização.
◦ Nos sistemas químicamente ativados o peróxido
de benzoila é o agente iniciador ativado por uma
amina terciaria (ativador)

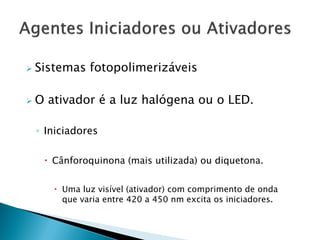

9.  Sistemas fotopolimerizáveis
 O ativador é a luz halógena ou o LED.
◦ Iniciadores
 Cânforoquinona (mais utilizada) ou diquetona.
 Uma luz visível (ativador) com comprimento de onda
que varia entre 420 a 450 nm excita os iniciadores.

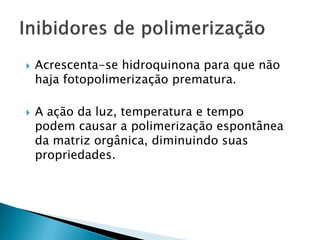

10.  Acrescenta-se hidroquinona para que não
haja fotopolimerização prematura.
 A ação da luz, temperatura e tempo
podem causar a polimerização espontânea
da matriz orgânica, diminuindo suas
propriedades.

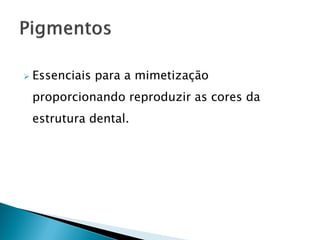

11.  Essenciais para a mimetização
proporcionando reproduzir as cores da
estrutura dental.

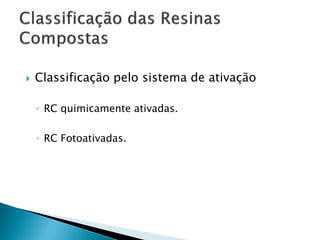

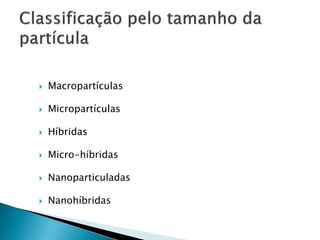

12.  Classificação pelo sistema de ativação
◦ RC quimicamente ativadas.
◦ RC Fotoativadas.

13.  Macropartículas
 Micropartículas
 Híbridas
 Micro-híbridas
 Nanoparticuladas
 Nanohíbridas

14.  Partículas de 15 a 100 micrômeros.
 Contém geralmente entre 70 a 80% em peso
de carga inorgânica (50 a 60% de volume).
 Alta resistência mecânica.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia
Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

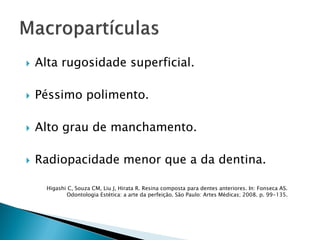

15.  Alta rugosidade superficial.
 Péssimo polimento.
 Alto grau de manchamento.
 Radiopacidade menor que a da dentina.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS.
Odontologia Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.

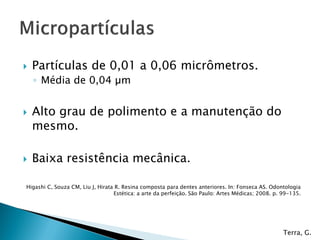

16.  Partículas de 0,01 a 0,06 micrômetros.
◦ Média de 0,04 µm
 Alto grau de polimento e a manutenção do
mesmo.
 Baixa resistência mecânica.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia
Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

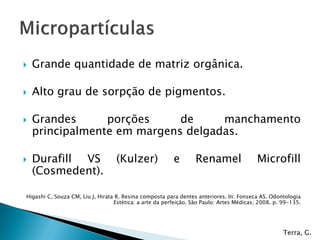

17.  Grande quantidade de matriz orgânica.
 Alto grau de sorpção de pigmentos.
 Grandes porções de manchamento
principalmente em margens delgadas.
 Durafill VS (Kulzer) e Renamel Microfill
(Cosmedent).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia
Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

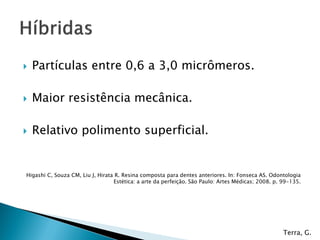

18.  Partículas entre 0,6 a 3,0 micrômeros.
 Maior resistência mecânica.
 Relativo polimento superficial.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia
Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

19.  Dificuldade de oferecer e de manter polimento.
 Charisma (Kulzer); Filtek Z100 e Filtek Z250
(3M ESPE); Tetric Ceram (Ivoclar Vivadent);
Herculite XRV (SDS Kerr).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia
Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

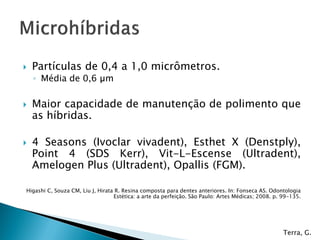

20.  Partículas de 0,4 a 1,0 micrômetros.
◦ Média de 0,6 µm
 Maior capacidade de manutenção de polimento que
as híbridas.
 4 Seasons (Ivoclar vivadent), Esthet X (Denstply),
Point 4 (SDS Kerr), Vit-L-Escense (Ultradent),
Amelogen Plus (Ultradent), Opallis (FGM).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia
Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

21.  Partículas de aproximadamente 5 a 70
nanômetros.
 Filtek Supreme e Z350 (3M ESPE).
 Excelente polimento, lisura superficial e
manutenção do brilho.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia
Estética: a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

22.  Partículas entre 0,04 e 3,0 μm.
 Resultado da inclusão de nanopartículas em
resina microhíbrida.
 Características muito próximas às resinas
microhíbridas.
 Grandio (VOCO) e Premise (SDS Kerr).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética:
a arte da perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

23.  Possuem grande escoamento, baixa
viscosidade e resistência ao desgaste.
 Possuem pequena quantidade de carga
inorgânica, com partículas de tamanho
semelhante às resinas micro-híbridas.
 Indicadas para regularização da parede
pulpar e caixa proximal.

24.  Menor contração de polimerização.
 Alto conteúdo de carga inorgânica com
partículas de tamanho semelhante às resinas
micro-híbridas.
 Alta viscosidade e resistência ao desgaste.
 Indicada apenas para dentes posteriores.
 Pequena gama de cores.

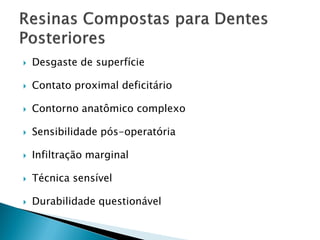

25.  Desgaste de superfície
 Contato proximal deficitário
 Contorno anatômico complexo
 Sensibilidade pós-operatória
 Infiltração marginal
 Técnica sensível
 Durabilidade questionável

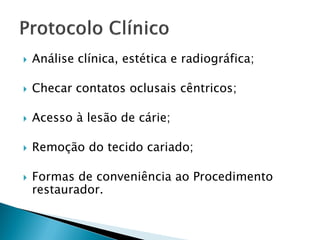

26.  Análise clínica, estética e radiográfica;
 Checar contatos oclusais cêntricos;
 Acesso à lesão de cárie;
 Remoção do tecido cariado;
 Formas de conveniência ao Procedimento
restaurador.

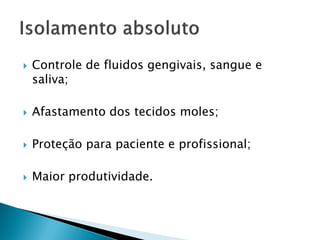

27.  Controle de fluidos gengivais, sangue e
saliva;
 Afastamento dos tecidos moles;
 Proteção para paciente e profissional;
 Maior produtividade.

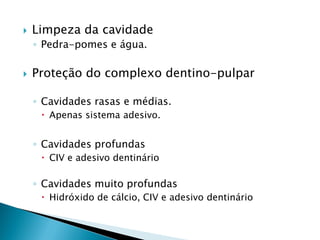

28.  Limpeza da cavidade
◦ Pedra-pomes e água.
 Proteção do complexo dentino-pulpar
◦ Cavidades rasas e médias.
 Apenas sistema adesivo.
◦ Cavidades profundas
 CIV e adesivo dentinário
◦ Cavidades muito profundas
 Hidróxido de cálcio, CIV e adesivo dentinário

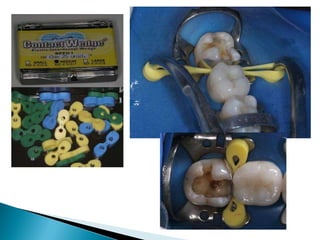

29.  Conferem à cavidade o contorno correto da
porção proximal da restauração;
 Utilizada para não deixar excessos
interproximais.

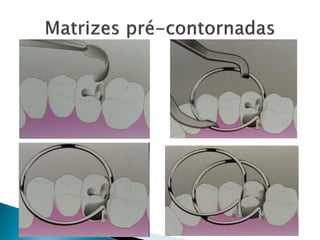

 Diversos tipos no mercado:

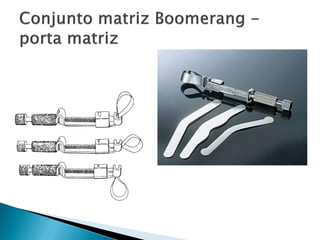

◦ Matrizes tipo Boomerang – conjunto com porta matriz
◦ Matrizes individuais pré-contornadas
 Pallodent – Dentsply
 Unimatrix – TDV
 Composi Tigth – GDS Garrison

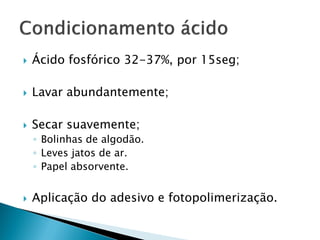

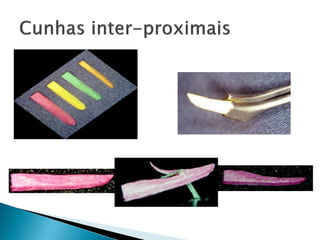

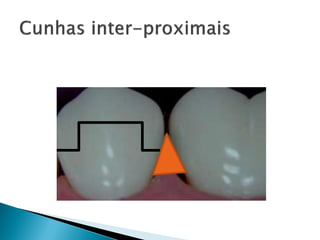

38.  Ácido fosfórico 32-37%, por 15seg;
 Lavar abundantemente;
 Secar suavemente;
◦ Bolinhas de algodão.
◦ Leves jatos de ar.
◦ Papel absorvente.
 Aplicação do adesivo e fotopolimerização.

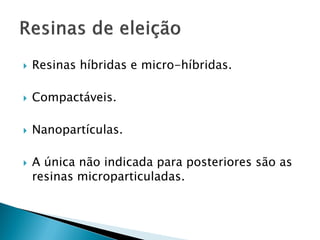

39.  Resinas híbridas e micro-híbridas.
 Compactáveis.
 Nanopartículas.
 A única não indicada para posteriores são as
resinas microparticuladas.

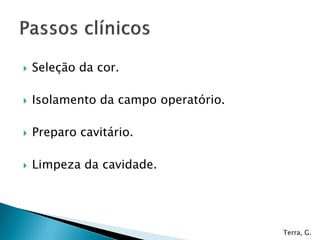

40.  Seleção da cor.
 Isolamento da campo operatório.
 Preparo cavitário.
 Limpeza da cavidade.
Terra, G.

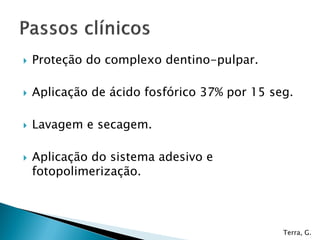

41.  Proteção do complexo dentino-pulpar.
 Aplicação de ácido fosfórico 37% por 15 seg.
 Lavagem e secagem.
 Aplicação do sistema adesivo e
fotopolimerização.
Terra, G.

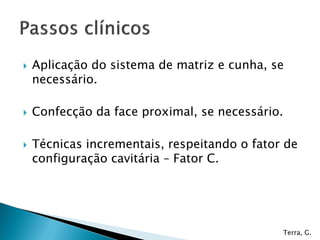

42.  Aplicação do sistema de matriz e cunha, se
necessário.
 Confecção da face proximal, se necessário.
 Técnicas incrementais, respeitando o fator de
configuração cavitária – Fator C.
Terra, G.

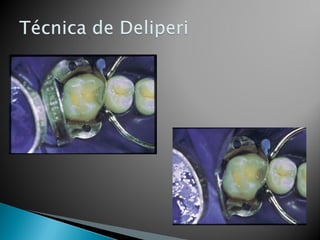

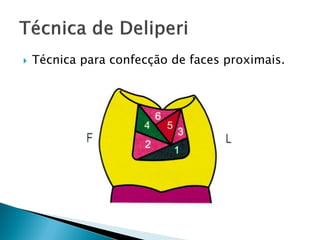

43.  Técnica para confecção de faces proximais.

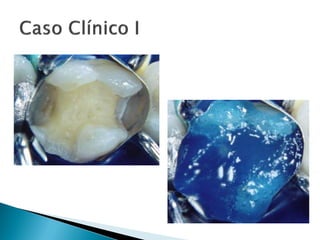

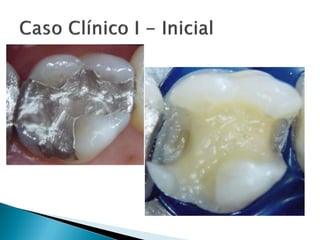

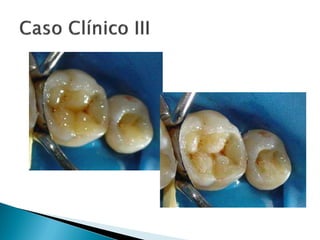

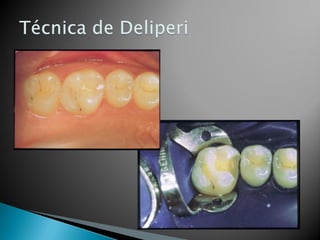

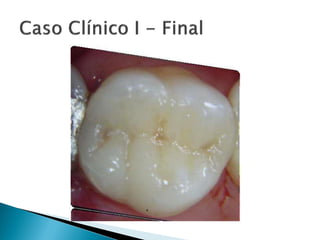

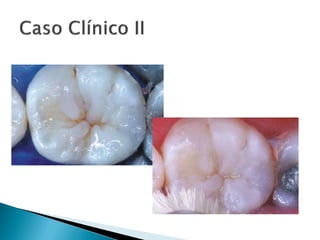

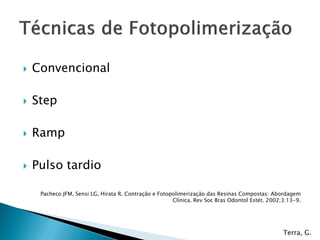

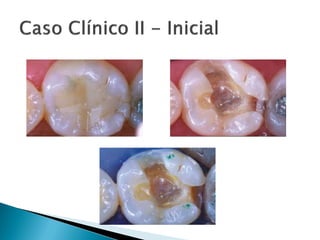

69.  Convencional
 Step
 Ramp
 Pulso tardio
Pacheco JFM, Sensi LG, Hirata R. Contração e Fotopolimerização das Resinas Compostas: Abordagem
Clínica. Rev Soc Bras Odontol Estét. 2002;3:13-9.
Terra, G.

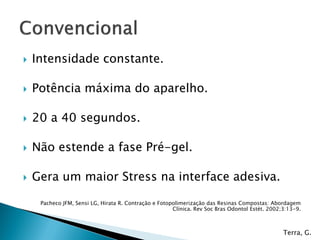

70.  Intensidade constante.
 Potência máxima do aparelho.
 20 a 40 segundos.
 Não estende a fase Pré-gel.
 Gera um maior Stress na interface adesiva.
Pacheco JFM, Sensi LG, Hirata R. Contração e Fotopolimerização das Resinas Compostas: Abordagem
Clínica. Rev Soc Bras Odontol Estét. 2002;3:13-9.
Terra, G.

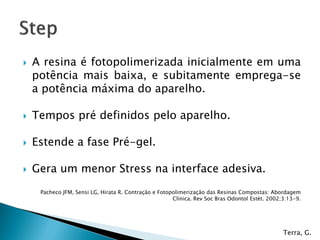

71.  A resina é fotopolimerizada inicialmente em uma
potência mais baixa, e subitamente emprega-se
a potência máxima do aparelho.
 Tempos pré definidos pelo aparelho.
 Estende a fase Pré-gel.
 Gera um menor Stress na interface adesiva.
Pacheco JFM, Sensi LG, Hirata R. Contração e Fotopolimerização das Resinas Compostas: Abordagem
Clínica. Rev Soc Bras Odontol Estét. 2002;3:13-9.
Terra, G.

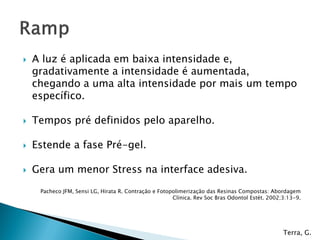

72.  A luz é aplicada em baixa intensidade e,
gradativamente a intensidade é aumentada,
chegando a uma alta intensidade por mais um tempo
específico.
 Tempos pré definidos pelo aparelho.
 Estende a fase Pré-gel.
 Gera um menor Stress na interface adesiva.
Pacheco JFM, Sensi LG, Hirata R. Contração e Fotopolimerização das Resinas Compostas: Abordagem
Clínica. Rev Soc Bras Odontol Estét. 2002;3:13-9.
Terra, G.

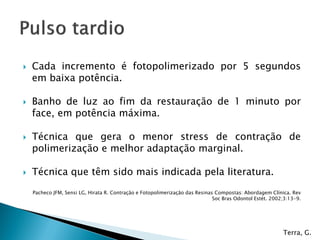

73.  Cada incremento é fotopolimerizado por 5 segundos
em baixa potência.
 Banho de luz ao fim da restauração de 1 minuto por
face, em potência máxima.
 Técnica que gera o menor stress de contração de
polimerização e melhor adaptação marginal.
 Técnica que têm sido mais indicada pela literatura.
Pacheco JFM, Sensi LG, Hirata R. Contração e Fotopolimerização das Resinas Compostas: Abordagem Clínica. Rev
Soc Bras Odontol Estét. 2002;3:13-9.
Terra, G.

74.  Pontas
diamantadas F e FF
 Pontas
multilaminadas
 Borrachas abrasivas
 Discos e lixas
 Pastas de
polimento e discos
de feltro e escovas
de robinson
brancas

75. Prof. Ms. Guilherme Teixeira Coelho Terra
Mestre em Odontologia
Especialista em Implantodontia e Dentística
drguilhermeterra@yahoo.com.br
