Módulo 05
O documento discute conceitos fundamentais de eletrostática e eletromagnetismo, incluindo: 1) Carga elétrica e os tipos de partículas carregadas; 2) Condutores, isolantes e semicondutores; 3) Campo elétrico e sua relação com a força sobre cargas; 4) Ímãs, campo magnético e suas propriedades.
Mais conteúdo relacionado
Módulo 05
- 1.
- 2.
- 3.

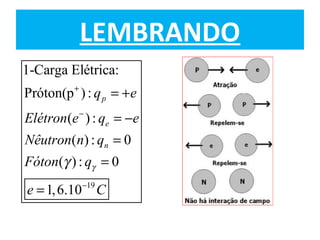

- 4. LEMBRANDO 19 1-Carga Elétrica: Próton(p ): () : ( ) : 0 ( ): 0 1,6.10 p e n q e Elétron e q e Nêutron n q Fóton q e C γγ + − − = + = − = = =
- 5.

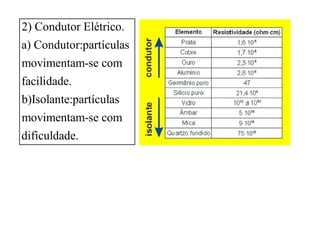

- 6. 2) Condutor Elétrico. a)Condutor:partículas movimentam-se com facilidade. b)Isolante:partículas movimentam-se com dificuldade.

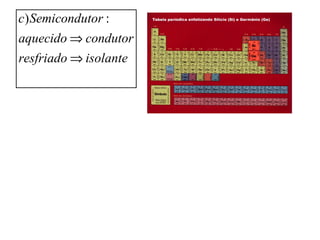

- 7. ) :c Semicondutor aquecidocondutor resfriado isolante ⇒ ⇒
- 8. 1-CORPO ELETRIZADO -Positivamente: Faltade (e¯). -Negativamente: Excesso de (e¯). ELETRIZAÇÃO

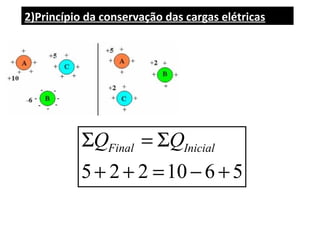

- 9. 5 2 210 6 5 Final InicialQ QΣ = Σ + + = − + 2)Princípio da conservação das cargas elétricas
- 10. 3) PROCESSOS DEELETRIZAÇÃO a) Eletrização por Atrito Série triboelétrica.

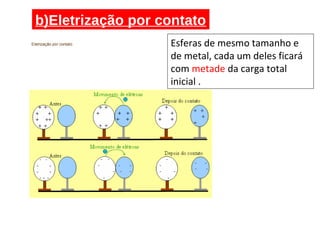

- 11. b)Eletrização por contato Esferasde mesmo tamanho e de metal, cada um deles ficará com metade da carga total inicial .
- 12. g E P F qm- + P = m.g F = lql.E Carga de prova Carga geradora CAMPO ELÉTRICO

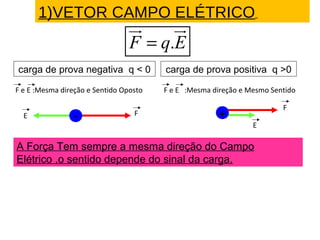

- 13. A Força Temsempre a mesma direção do Campo Elétrico ,o sentido depende do sinal da carga. carga de prova positiva q >0 F e E :Mesma direção e Mesmo Sentido + carga de prova negativa q < 0 F e E :Mesma direção e Sentido Oposto - F F E E 1)VETOR CAMPO ELÉTRICO.. .F q E= ur ur

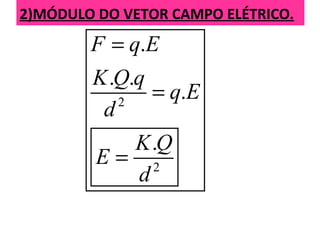

- 14. 2)MÓDULO DO VETORCAMPO ELÉTRICO. 2 2 . . . . . F q E K Q q q E d K Q E d = = =

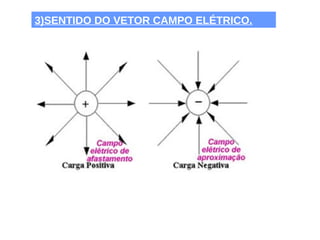

- 15. 3)SENTIDO DO VETORCAMPO ELÉTRICO.
- 16. 4) GRÁFICO DOCAMPO ELÉTRICO. 1d 2d 3d 4d E 4 E 9 E 16 E

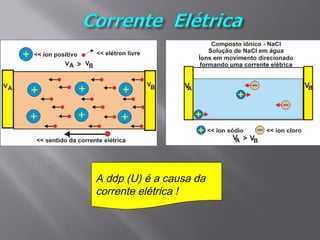

- 19. A ddp (U)é a causa da corrente elétrica !
- 20. +- elétronsi Sentido convencional: sentido de movimento das cargas positivas !
- 23.
- 24. Efeitos da CorrenteElétrica
- 26.

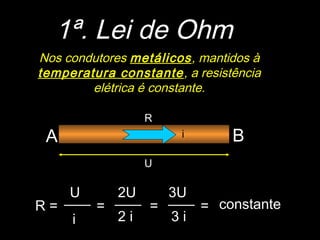

- 28. A B 1ª. Leide Ohm Nos condutores metálicos, mantidos à temperatura constante, a resistência elétrica é constante. U i R R = U i = 2U 2 i = 3U 3 i constante=

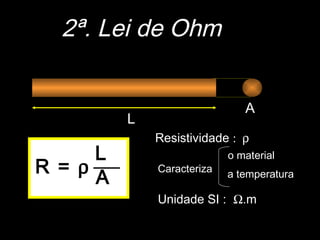

- 29. L A R = ρ L A UnidadeSI : Ω.m 2ª. Lei de Ohm Resistividade : ρ o material a temperatura Caracteriza
- 30.
- 31.
- 32.
- 33.
- 35.
- 36. Módulo 24 ÍMÃS ECAMPO MAGNÉTICO

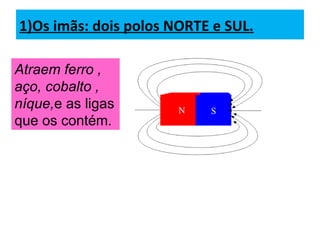

- 37. 1)Os imãs: doispolos NORTE e SUL. Atraem ferro , aço, cobalto , níque,e as ligas que os contém.

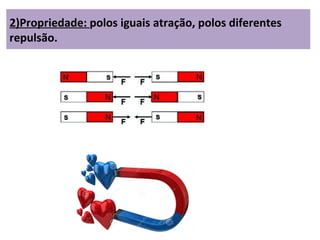

- 38. 2)Propriedade: polos iguaisatração, polos diferentes repulsão.

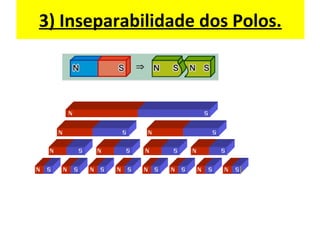

- 39. 3) Inseparabilidade dosPolos.

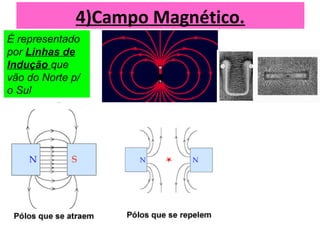

- 40. 4)Campo Magnético. É representado porLinhas de Indução que vão do Norte p/ o Sul

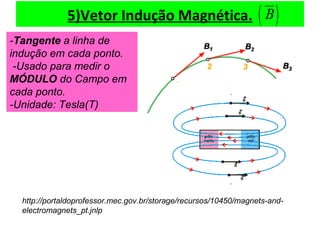

- 41. 5)Vetor Indução Magnética.( )B uv -Tangente a linha de indução em cada ponto. -Usado para medir o MÓDULO do Campo em cada ponto. -Unidade: Tesla(T) http://portaldoprofessor.mec.gov.br/storage/recursos/10450/magnets-and- electromagnets_pt.jnlp
- 42.
- 43.
- 44. Aurora Boreal –Polo Norte Aurora Austral – Polo Sul Leitura :Aurora boreal.

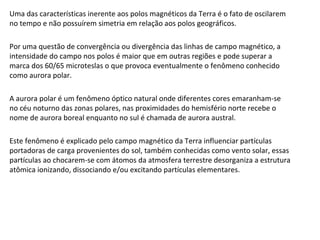

- 45. Uma das característicasinerente aos polos magnéticos da Terra é o fato de oscilarem no tempo e não possuírem simetria em relação aos polos geográficos. Por uma questão de convergência ou divergência das linhas de campo magnético, a intensidade do campo nos polos é maior que em outras regiões e pode superar a marca dos 60/65 microteslas o que provoca eventualmente o fenômeno conhecido como aurora polar. A aurora polar é um fenômeno óptico natural onde diferentes cores emaranham-se no céu noturno das zonas polares, nas proximidades do hemisfério norte recebe o nome de aurora boreal enquanto no sul é chamada de aurora austral. Este fenômeno é explicado pelo campo magnético da Terra influenciar partículas portadoras de carga provenientes do sol, também conhecidas como vento solar, essas partículas ao chocarem-se com átomos da atmosfera terrestre desorganiza a estrutura atômica ionizando, dissociando e/ou excitando partículas elementares.

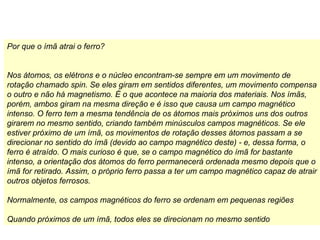

- 46. Por que oímã atrai o ferro? Nos átomos, os elétrons e o núcleo encontram-se sempre em um movimento de rotação chamado spin. Se eles giram em sentidos diferentes, um movimento compensa o outro e não há magnetismo. É o que acontece na maioria dos materiais. Nos ímãs, porém, ambos giram na mesma direção e é isso que causa um campo magnético intenso. O ferro tem a mesma tendência de os átomos mais próximos uns dos outros girarem no mesmo sentido, criando também minúsculos campos magnéticos. Se ele estiver próximo de um ímã, os movimentos de rotação desses átomos passam a se direcionar no sentido do ímã (devido ao campo magnético deste) - e, dessa forma, o ferro é atraído. O mais curioso é que, se o campo magnético do ímã for bastante intenso, a orientação dos átomos do ferro permanecerá ordenada mesmo depois que o ímã for retirado. Assim, o próprio ferro passa a ter um campo magnético capaz de atrair outros objetos ferrosos. Normalmente, os campos magnéticos do ferro se ordenam em pequenas regiões Quando próximos de um ímã, todos eles se direcionam no mesmo sentido
- 47.
