Aula 08
Sensoriamento Remoto
Pré-processamento de imagens
Carolina Moutinho Duque de Pinho
Vitor Vieira Vasconcelos
Disciplina ESZU017– Sensoriamento Remoto
Agosto de 2017

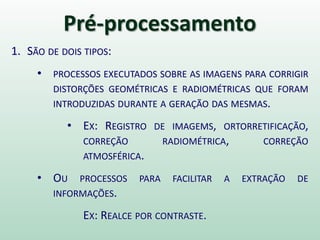

Pré-processamento
1. SÃO DE DOIS TIPOS:
• PROCESSOS EXECUTADOS SOBRE AS IMAGENS PARA CORRIGIR
DISTORÇÕES GEOMÉTRICAS E RADIOMÉTRICAS QUE FORAM
INTRODUZIDAS DURANTE A GERAÇÃO DAS MESMAS.
• EX: REGISTRO DE IMAGEMS, ORTORRETIFICAÇÃO,
CORREÇÃO RADIOMÉTRICA, CORREÇÃO
ATMOSFÉRICA.
• OU PROCESSOS PARA FACILITAR A EXTRAÇÃO DE
INFORMAÇÕES.
EX: REALCE POR CONTRASTE.

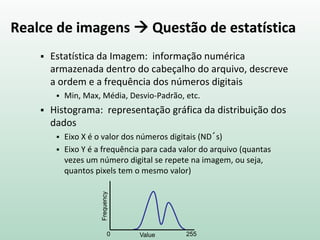

Realce de imagens  Questão de estatística
 Estatística da Imagem: informação numérica
armazenada dentro do cabeçalho do arquivo, descreve
a ordem e a frequência dos números digitais
 Min, Max, Média, Desvio-Padrão, etc.
 Histograma: representação gráfica da distribuição dos
dados
 Eixo X é o valor dos números digitais (ND´s)
 Eixo Y é a frequência para cada valor do arquivo (quantas
vezes um número digital se repete na imagem, ou seja,
quantos pixels tem o mesmo valor)
0 255
Frequency
Value
Estatísticas da imagem
 Média
 É obtida dividindo-se a soma das
observações pelo número delas
 Indicador do brilho de uma banda
 Média alta  alto brilho
 Média baixa  baixo brilho

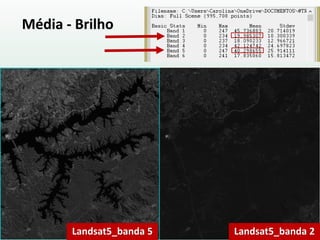

Média - Brilho
Landsat5_banda 5 Landsat5_banda 2

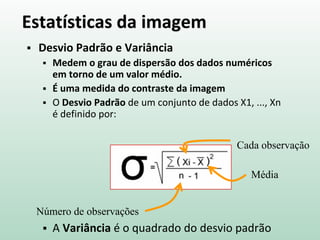

Estatísticas da imagem
 Desvio Padrão e Variância
 Medem o grau de dispersão dos dados numéricos
em torno de um valor médio.
 É uma medida do contraste da imagem
 O Desvio Padrão de um conjunto de dados X1, ..., Xn
é definido por:
 A Variância é o quadrado do desvio padrão
Cada observação
Número de observações
Média

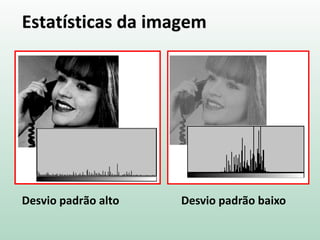

Estatísticas da imagem
Desvio padrão alto Desvio padrão baixo

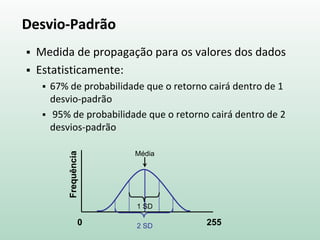

Desvio-Padrão
 Medida de propagação para os valores dos dados
 Estatisticamente:
 67% de probabilidade que o retorno cairá dentro de 1
desvio-padrão
 95% de probabilidade que o retorno cairá dentro de 2
desvios-padrão
0 255
Frequência
Média
1 SD
2 SD

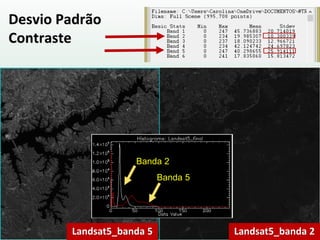

Desvio Padrão
Contraste
Landsat5_banda 5 Landsat5_banda 2
Banda 5
Banda 2

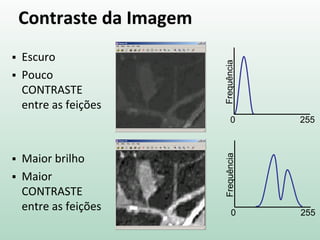

Contraste da Imagem
 Escuro
 Pouco
CONTRASTE
entre as feições
 Maior brilho
 Maior
CONTRASTE
entre as feições
0 255
Frequência
0 255
Frequência
Histograma da Imagem
 Ajusta o intervalo
estreito dos dados
brutos…
 … Para o maior
intevalo de exibição do
dispositivo
 Executado através de
Look Up Table (LUT)
0 255
Frequency
0
255
Frequencia
SCREEN
Transformações lineares e não-lineares
NÃO- LINEARLINEAR

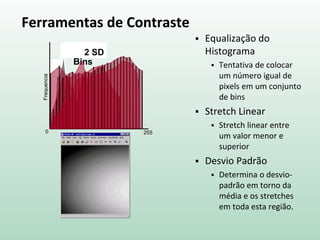

Ferramentas de Contraste
 Equalização do
Histograma
 Tentativa de colocar
um número igual de
pixels em um conjunto
de bins
 Stretch Linear
 Stretch linear entre
um valor menor e
superior
 Desvio Padrão
 Determina o desvio-
padrão em torno da
média e os stretches
em toda esta região.
0 255
Frequencia
10 Bins255
Bins
2 SD

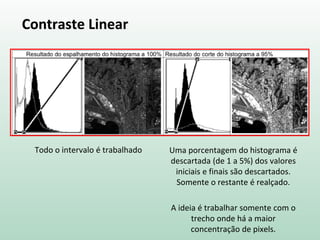

Contraste Linear
Todo o intervalo é trabalhado Uma porcentagem do histograma é
descartada (de 1 a 5%) dos valores
iniciais e finais são descartados.
Somente o restante é realçado.
A ideia é trabalhar somente com o
trecho onde há a maior
concentração de pixels.

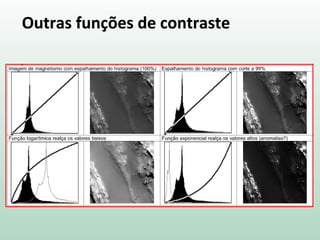

Outras funções de contraste
17

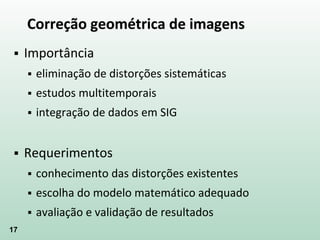

Correção geométrica de imagens
 Importância
 eliminação de distorções sistemáticas
 estudos multitemporais
 integração de dados em SIG
 Requerimentos
 conhecimento das distorções existentes
 escolha do modelo matemático adequado
 avaliação e validação de resultados
18

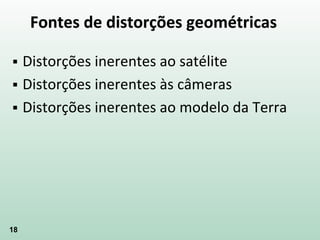

Fontes de distorções geométricas
 Distorções inerentes ao satélite
 Distorções inerentes às câmeras
 Distorções inerentes ao modelo da Terra

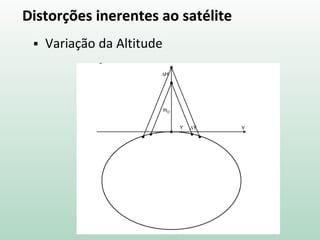

Distorções inerentes ao satélite
 Variação da Altitude

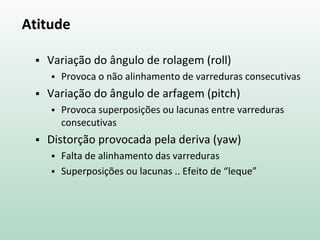

Atitude
 Variação do ângulo de rolagem (roll)
 Provoca o não alinhamento de varreduras consecutivas
 Variação do ângulo de arfagem (pitch)
 Provoca superposições ou lacunas entre varreduras
consecutivas
 Distorção provocada pela deriva (yaw)
 Falta de alinhamento das varreduras
 Superposições ou lacunas .. Efeito de “leque”

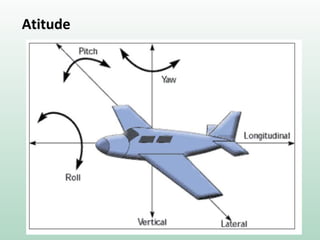

Atitude
Distorção panorâmica

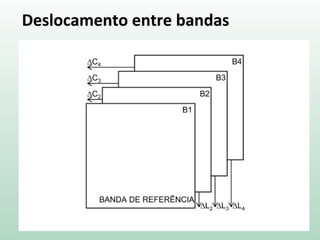

Deslocamento entre bandas
Distorções inerentes à Terra
 Rotação da Terra
 Deslocamento entre varreduras sucessivas devido ao
movimento de rotação da Terra
 30m por varredura (TM-LANDSAT)
 Esfericidade da Terra
 Distorção panorâmica
 Deslocamento devido ao relevo
 Visadas inclinadas ...ortorretificação
 Afeta imagens de câmeras de alta resolução

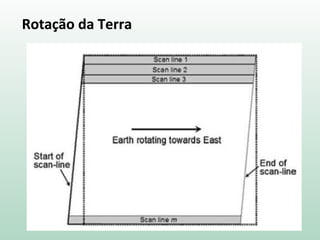

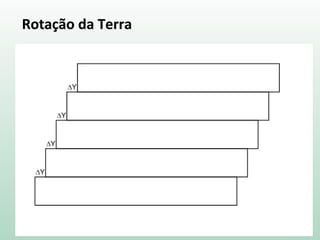

Rotação da Terra
Rotação da Terra

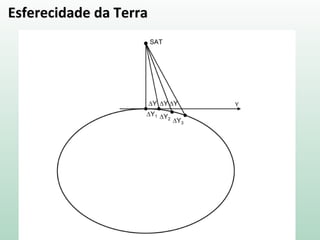

Esferecidade da Terra

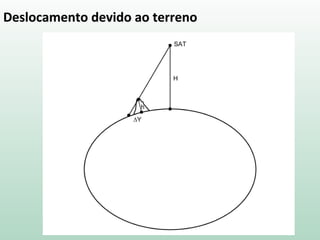

Deslocamento devido ao terreno
Deslocamento devido ao terreno

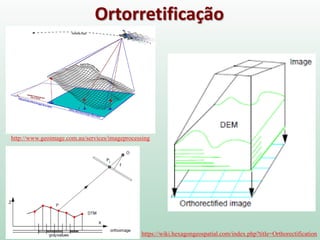

Ortorretificação
http://www.geoimage.com.au/services/imageprocessing
https://wiki.hexagongeospatial.com/index.php?title=Orthorectification
Modelos de correção geométrica
 Métodos polinomiais (registro)
 Usam funções polinomiais determinadas através de
pontos de controle
 Utilizados em sistemas de processamento de imagens
e SIG
 Modelo fotogramétrico
 Usa informações orbitais do satélite (efemérides e
atitude) e parâmetros de cada câmera para relacionar
um ponto da imagem com seu correspondente no
terreno
32

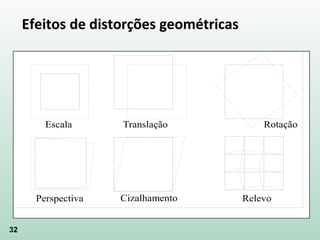

Efeitos de distorções geométricas
33

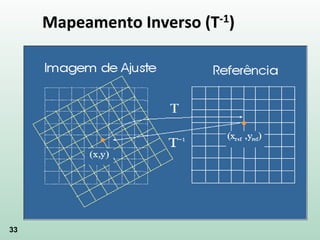

Mapeamento Inverso (T-1)
34

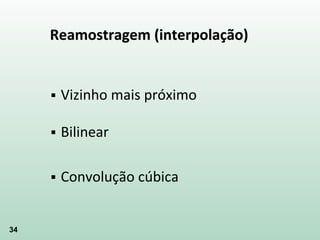

Reamostragem (interpolação)
 Vizinho mais próximo
 Bilinear
 Convolução cúbica

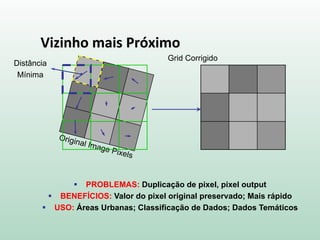

Vizinho mais Próximo
Grid Corrigido
Distância
Mínima
 PROBLEMAS: Duplicação de pixel, pixel output
 BENEFÍCIOS: Valor do pixel original preservado; Mais rápido
 USO: Áreas Urbanas; Classificação de Dados; Dados Temáticos

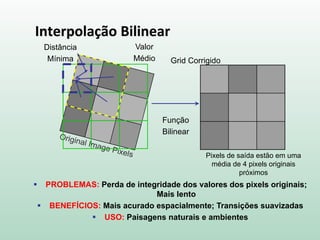

Interpolação Bilinear
Grid Corrigido
Distância
Mínima
 PROBLEMAS: Perda de integridade dos valores dos pixels originais;
Mais lento
 BENEFÍCIOS: Mais acurado espacialmente; Transições suavizadas
 USO: Paisagens naturais e ambientes
Valor
Médio
Pixels de saída estão em uma
média de 4 pixels originais
próximos
Função
Bilinear

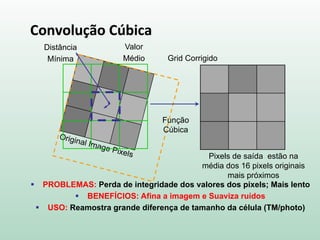

Convolução Cúbica
Grid Corrigido
Distância
Mínima
Valor
Médio
Pixels de saída estão na
média dos 16 pixels originais
mais próximos
Função
Cúbica
 PROBLEMAS: Perda de integridade dos valores dos pixels; Mais lento
 BENEFÍCIOS: Afina a imagem e Suaviza ruídos
 USO: Reamostra grande diferença de tamanho da célula (TM/photo)
38

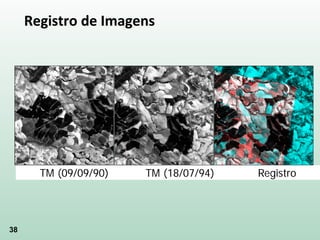

Registro de Imagens
TM (09/09/90) TM (18/07/94) Registro
39

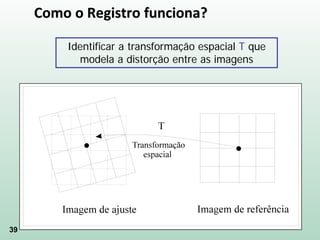

Como o Registro funciona?
Identificar a transformação espacial T que
modela a distorção entre as imagens
40

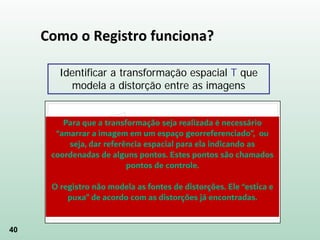

Como o Registro funciona?
Identificar a transformação espacial T que
modela a distorção entre as imagens
Para que a transformação seja realizada é necessário
“amarrar a imagem em um espaço georreferenciado”, ou
seja, dar referência espacial para ela indicando as
coordenadas de alguns pontos. Estes pontos são chamados
pontos de controle.
O registro não modela as fontes de distorções. Ele “estica e
puxa” de acordo com as distorções já encontradas.
41

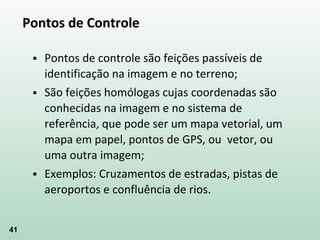

Pontos de Controle
 Pontos de controle são feições passíveis de
identificação na imagem e no terreno;
 São feições homólogas cujas coordenadas são
conhecidas na imagem e no sistema de
referência, que pode ser um mapa vetorial, um
mapa em papel, pontos de GPS, ou vetor, ou
uma outra imagem;
 Exemplos: Cruzamentos de estradas, pistas de
aeroportos e confluência de rios.
42

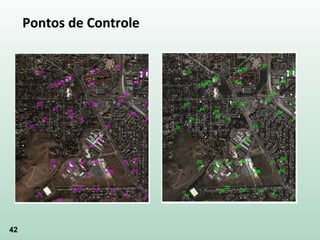

Pontos de Controle
43

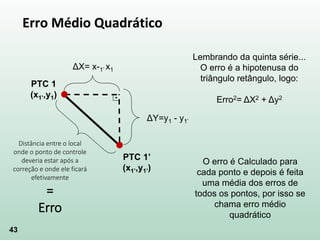

Erro Médio Quadrático
PTC 1
(x1’,y1)
PTC 1’
(x1’,y1’)
Distância entre o local
onde o ponto de controle
deveria estar após a
correção e onde ele ficará
efetivamente
=
Erro
ΔX= x-1’ x1
ΔY=y1 - y1’
Lembrando da quinta série...
O erro é a hipotenusa do
triângulo retângulo, logo:
Erro2= ΔX2 + Δy2
O erro é Calculado para
cada ponto e depois é feita
uma média dos erros de
todos os pontos, por isso se
chama erro médio
quadrático
44

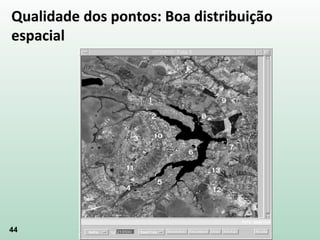

Qualidade dos pontos: Boa distribuição
espacial
45

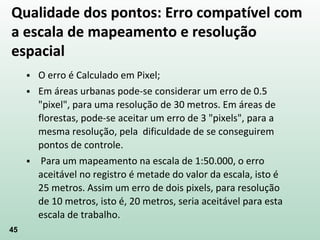

 O erro é Calculado em Pixel;
 Em áreas urbanas pode-se considerar um erro de 0.5
"pixel", para uma resolução de 30 metros. Em áreas de
florestas, pode-se aceitar um erro de 3 "pixels", para a
mesma resolução, pela dificuldade de se conseguirem
pontos de controle.
 Para um mapeamento na escala de 1:50.000, o erro
aceitável no registro é metade do valor da escala, isto é
25 metros. Assim um erro de dois pixels, para resolução
de 10 metros, isto é, 20 metros, seria aceitável para esta
escala de trabalho.

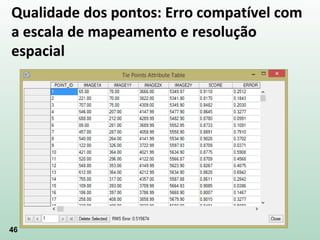

Qualidade dos pontos: Erro compatível com
a escala de mapeamento e resolução
espacial
46
 O erro é Calculado em Pixel;
 Em áreas urbanas pode-se considerar um erro de 0.5
"pixel", para uma resolução de 30 metros. Em áreas de
florestas, pode-se aceitar um erro de 3 "pixels", para a
mesma resolução, pela dificuldade de se conseguirem
pontos de controle.
 Para um mapeamento na escala de 1:50.000, o erro
aceitável no registro é metade do valor da escala, isto é
25 metros. Assim um erro de dois pixels, para resolução
de 10 metros, isto é, 20 metros, seria aceitável para esta
escala de trabalho.
Qualidade dos pontos: Erro compatível com
a escala de mapeamento e resolução
espacial

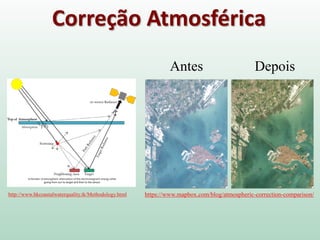

Correção Atmosférica
Antes Depois
http://www.hkcoastalwaterquality.tk/Methodology.html https://www.mapbox.com/blog/atmospheric-correction-comparison/

Pré-processamento - Sensoriamento Remoto

  • 1.
    Aula 08 Sensoriamento Remoto Pré-processamentode imagens Carolina Moutinho Duque de Pinho Vitor Vieira Vasconcelos Disciplina ESZU017– Sensoriamento Remoto Agosto de 2017
  • 2.
    Pré-processamento 1. SÃO DEDOIS TIPOS: • PROCESSOS EXECUTADOS SOBRE AS IMAGENS PARA CORRIGIR DISTORÇÕES GEOMÉTRICAS E RADIOMÉTRICAS QUE FORAM INTRODUZIDAS DURANTE A GERAÇÃO DAS MESMAS. • EX: REGISTRO DE IMAGEMS, ORTORRETIFICAÇÃO, CORREÇÃO RADIOMÉTRICA, CORREÇÃO ATMOSFÉRICA. • OU PROCESSOS PARA FACILITAR A EXTRAÇÃO DE INFORMAÇÕES. EX: REALCE POR CONTRASTE.
  • 3.
    Realce de imagens Questão de estatística  Estatística da Imagem: informação numérica armazenada dentro do cabeçalho do arquivo, descreve a ordem e a frequência dos números digitais  Min, Max, Média, Desvio-Padrão, etc.  Histograma: representação gráfica da distribuição dos dados  Eixo X é o valor dos números digitais (ND´s)  Eixo Y é a frequência para cada valor do arquivo (quantas vezes um número digital se repete na imagem, ou seja, quantos pixels tem o mesmo valor) 0 255 Frequency Value
  • 4.
    Estatísticas da imagem Média  É obtida dividindo-se a soma das observações pelo número delas  Indicador do brilho de uma banda  Média alta  alto brilho  Média baixa  baixo brilho
  • 5.
  • 6.
    Estatísticas da imagem Desvio Padrão e Variância  Medem o grau de dispersão dos dados numéricos em torno de um valor médio.  É uma medida do contraste da imagem  O Desvio Padrão de um conjunto de dados X1, ..., Xn é definido por:  A Variância é o quadrado do desvio padrão Cada observação Número de observações Média
  • 7.
    Estatísticas da imagem Desviopadrão alto Desvio padrão baixo
  • 8.
    Desvio-Padrão  Medida depropagação para os valores dos dados  Estatisticamente:  67% de probabilidade que o retorno cairá dentro de 1 desvio-padrão  95% de probabilidade que o retorno cairá dentro de 2 desvios-padrão 0 255 Frequência Média 1 SD 2 SD
  • 9.
    Desvio Padrão Contraste Landsat5_banda 5Landsat5_banda 2 Banda 5 Banda 2
  • 10.
    Contraste da Imagem Escuro  Pouco CONTRASTE entre as feições  Maior brilho  Maior CONTRASTE entre as feições 0 255 Frequência 0 255 Frequência
  • 11.
    Histograma da Imagem Ajusta o intervalo estreito dos dados brutos…  … Para o maior intevalo de exibição do dispositivo  Executado através de Look Up Table (LUT) 0 255 Frequency 0 255 Frequencia IMAGE SCREEN
  • 12.
    Transformações lineares enão-lineares NÃO- LINEARLINEAR
  • 13.
    Ferramentas de Contraste Equalização do Histograma  Tentativa de colocar um número igual de pixels em um conjunto de bins  Stretch Linear  Stretch linear entre um valor menor e superior  Desvio Padrão  Determina o desvio- padrão em torno da média e os stretches em toda esta região. 0 255 Frequencia 10 Bins255 Bins 2 SD
  • 14.
    Contraste Linear Todo ointervalo é trabalhado Uma porcentagem do histograma é descartada (de 1 a 5%) dos valores iniciais e finais são descartados. Somente o restante é realçado. A ideia é trabalhar somente com o trecho onde há a maior concentração de pixels.
  • 15.
  • 16.
    17 Correção geométrica deimagens  Importância  eliminação de distorções sistemáticas  estudos multitemporais  integração de dados em SIG  Requerimentos  conhecimento das distorções existentes  escolha do modelo matemático adequado  avaliação e validação de resultados
  • 17.
    18 Fontes de distorçõesgeométricas  Distorções inerentes ao satélite  Distorções inerentes às câmeras  Distorções inerentes ao modelo da Terra
  • 18.
    Distorções inerentes aosatélite  Variação da Altitude
  • 19.
    Atitude  Variação doângulo de rolagem (roll)  Provoca o não alinhamento de varreduras consecutivas  Variação do ângulo de arfagem (pitch)  Provoca superposições ou lacunas entre varreduras consecutivas  Distorção provocada pela deriva (yaw)  Falta de alinhamento das varreduras  Superposições ou lacunas .. Efeito de “leque”
  • 20.
  • 21.
  • 22.
  • 23.
    Distorções inerentes àTerra  Rotação da Terra  Deslocamento entre varreduras sucessivas devido ao movimento de rotação da Terra  30m por varredura (TM-LANDSAT)  Esfericidade da Terra  Distorção panorâmica  Deslocamento devido ao relevo  Visadas inclinadas ...ortorretificação  Afeta imagens de câmeras de alta resolução
  • 24.
  • 25.
  • 26.
  • 27.
  • 28.
  • 29.
  • 30.
    Modelos de correçãogeométrica  Métodos polinomiais (registro)  Usam funções polinomiais determinadas através de pontos de controle  Utilizados em sistemas de processamento de imagens e SIG  Modelo fotogramétrico  Usa informações orbitais do satélite (efemérides e atitude) e parâmetros de cada câmera para relacionar um ponto da imagem com seu correspondente no terreno
  • 31.
  • 32.
  • 33.
    34 Reamostragem (interpolação)  Vizinhomais próximo  Bilinear  Convolução cúbica
  • 34.
    Vizinho mais Próximo GridCorrigido Distância Mínima  PROBLEMAS: Duplicação de pixel, pixel output  BENEFÍCIOS: Valor do pixel original preservado; Mais rápido  USO: Áreas Urbanas; Classificação de Dados; Dados Temáticos
  • 35.
    Interpolação Bilinear Grid Corrigido Distância Mínima PROBLEMAS: Perda de integridade dos valores dos pixels originais; Mais lento  BENEFÍCIOS: Mais acurado espacialmente; Transições suavizadas  USO: Paisagens naturais e ambientes Valor Médio Pixels de saída estão em uma média de 4 pixels originais próximos Função Bilinear
  • 36.
    Convolução Cúbica Grid Corrigido Distância Mínima Valor Médio Pixelsde saída estão na média dos 16 pixels originais mais próximos Função Cúbica  PROBLEMAS: Perda de integridade dos valores dos pixels; Mais lento  BENEFÍCIOS: Afina a imagem e Suaviza ruídos  USO: Reamostra grande diferença de tamanho da célula (TM/photo)
  • 37.
    38 Registro de Imagens TM(09/09/90) TM (18/07/94) Registro
  • 38.
    39 Como o Registrofunciona? Identificar a transformação espacial T que modela a distorção entre as imagens
  • 39.
    40 Como o Registrofunciona? Identificar a transformação espacial T que modela a distorção entre as imagens Para que a transformação seja realizada é necessário “amarrar a imagem em um espaço georreferenciado”, ou seja, dar referência espacial para ela indicando as coordenadas de alguns pontos. Estes pontos são chamados pontos de controle. O registro não modela as fontes de distorções. Ele “estica e puxa” de acordo com as distorções já encontradas.
  • 40.
    41 Pontos de Controle Pontos de controle são feições passíveis de identificação na imagem e no terreno;  São feições homólogas cujas coordenadas são conhecidas na imagem e no sistema de referência, que pode ser um mapa vetorial, um mapa em papel, pontos de GPS, ou vetor, ou uma outra imagem;  Exemplos: Cruzamentos de estradas, pistas de aeroportos e confluência de rios.
  • 41.
  • 42.
    43 Erro Médio Quadrático PTC1 (x1’,y1) PTC 1’ (x1’,y1’) Distância entre o local onde o ponto de controle deveria estar após a correção e onde ele ficará efetivamente = Erro ΔX= x-1’ x1 ΔY=y1 - y1’ Lembrando da quinta série... O erro é a hipotenusa do triângulo retângulo, logo: Erro2= ΔX2 + Δy2 O erro é Calculado para cada ponto e depois é feita uma média dos erros de todos os pontos, por isso se chama erro médio quadrático
  • 43.
    44 Qualidade dos pontos:Boa distribuição espacial
  • 44.
    45  O erroé Calculado em Pixel;  Em áreas urbanas pode-se considerar um erro de 0.5 "pixel", para uma resolução de 30 metros. Em áreas de florestas, pode-se aceitar um erro de 3 "pixels", para a mesma resolução, pela dificuldade de se conseguirem pontos de controle.  Para um mapeamento na escala de 1:50.000, o erro aceitável no registro é metade do valor da escala, isto é 25 metros. Assim um erro de dois pixels, para resolução de 10 metros, isto é, 20 metros, seria aceitável para esta escala de trabalho. Qualidade dos pontos: Erro compatível com a escala de mapeamento e resolução espacial
  • 45.
    46  O erroé Calculado em Pixel;  Em áreas urbanas pode-se considerar um erro de 0.5 "pixel", para uma resolução de 30 metros. Em áreas de florestas, pode-se aceitar um erro de 3 "pixels", para a mesma resolução, pela dificuldade de se conseguirem pontos de controle.  Para um mapeamento na escala de 1:50.000, o erro aceitável no registro é metade do valor da escala, isto é 25 metros. Assim um erro de dois pixels, para resolução de 10 metros, isto é, 20 metros, seria aceitável para esta escala de trabalho. Qualidade dos pontos: Erro compatível com a escala de mapeamento e resolução espacial
  • 46.
    Correção Atmosférica Antes Depois http://www.hkcoastalwaterquality.tk/Methodology.htmlhttps://www.mapbox.com/blog/atmospheric-correction-comparison/
