Proj cartografica
- 1. Projecções Cartográficas Praia, 3/3/2011
- 2. Definição Processo de representaçãoda superfície terrestre sobre um plano
- 3. Projecção Cartográfica (simplificação) Elipsóide Cartografia Geodesia Globo Geodesia Plano Geóide
- 4. Projecção Cartográfica ideal Manteruma correcta proporção das áreas Conservar as distâncias na escala verdadeira Conservar as direcções e os ângulos Conservar as formas
- 5.

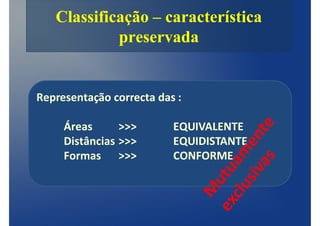

- 6. Classificação – característica preservada Representação correcta das : Áreas >>> EQUIVALENTE Distâncias >>> EQUIDISTANTE Formas >>> CONFORME
- 7. Classificação - superfícieusada Cónica Cilíndrica Azimutal
- 8. Classificação - coincidência Superfície de projecção Elipsóide Tangente Superfície de projecção Elipsóide Secante Poli superficial
- 9. Classificação - coincidência Secante
- 10. Classificação - posição Transversa Normal Oblíqua
- 11. Projecção ”Plate-Carré” ”Plate- Latitude (φ) -90° ≤ φ ≤ +90° Longitude (λ) -180° ≤ λ ≤ +180° Meridiano de Meridiano referência Equador do lugar
- 12. Projecção ”Plate-Carré” ”Plate- +90 0 Latitudes Longitudes -90 -180 0 +180
- 13. Projecção Equivalente Projecção cilíndricaequivalente normal Lambert, 1772
- 14. Projecção Conforme Projecção cilíndricaconforme normal Mercator, 1569
- 15. Projecção Equidistante Projecção cónica“equidistante” normal De L´Isle, 1745
- 16. Projecção Gauss-Krüger Gauss- Projecção cilíndrica, conforme de Mercator. Transversa por Lambert (1772). Modificada para o elipsóide por Gauss (1825) e completada por Krüger (1912) Projecção Transversa de Mercator
- 17. Projecção UTM (Universal Transverse Mercator) Parâmetros UTM Zona 26: λ0 = 27 ° Oeste Zona 27: λ0 = 21 ° Oeste φ0 = 0° X0= 500 000 m Y0= 0 m K0= 0.9996
- 18. Projecção UPS (Universal PolarStereographic)
- 19. Projecção UTM –Rep Cabo Verde 24W 24W UTM Zona 26 UTM Zona 27
