1. Tecnologias de
Informação Geográfica
ao dispor da
Cartografia
1º Seminário de Cartografia e Geodesia
Praia, 1 de Março 2011 Arménio Castanheira

2. Actividade humana é georreferenciável

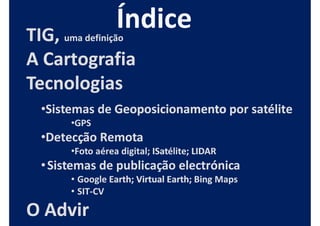

3. TIG, uma definição
A Cartografia
Tecnologias
•Sistemas de Geoposicionamento por satélite
•GPS
•Detecção Remota
•Foto aérea digital; ISatélite; LIDAR
ISatélite;
• Sistemas de publicação electrónica
• Google Earth; Virtual Earth; Bing Maps
Earth; Earth;
• SIT-CV
SIT-
O Advir

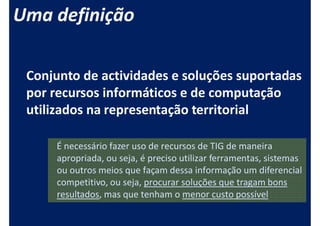

4. Uma definição
Conjunto de actividades e soluções suportadas
por recursos informáticos e de computação
utilizados na representação territorial
É necessário fazer uso de recursos de TIG de maneira
apropriada, ou seja, é preciso utilizar ferramentas, sistemas
ou outros meios que façam dessa informação um diferencial
competitivo, ou seja, procurar soluções que tragam bons
resultados, mas que tenham o menor custo possível

5. Representações georreferenciadas, e se
necessário ortocorrigidas, da superfície da Terra
ortocorrigidas,

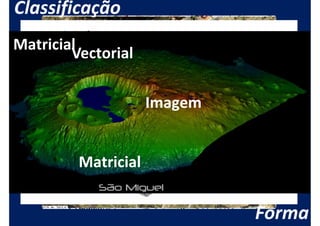

6. Classificação
Vectorial
Imagem
Matricial
Matricial
Vectorial
Imagem
Matricial
Forma

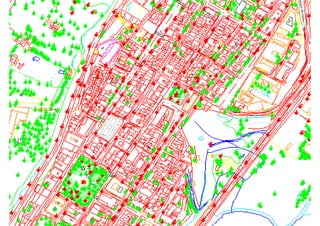

7. Classificação
Escala

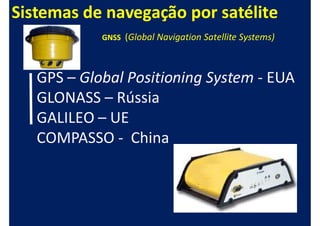

10. Sistemas de navegação por satélite
GNSS (Global Navigation Satellite Systems)
GPS – Global Positioning System - EUA
GLONASS – Rússia
GALILEO – UE
COMPASSO - China

11. Constelação de satélites GPS
O GPS conta com 26 satélites em órbitra 20 000 km de altitude. O sistema foi
construído por forma a dispor sempre de, pelo menos, 4 satélites acima do
horizonte para qualquer utilizador em qualquer ponto da Terra
Segmento de controlo do sistema
Existem espalhadas ao longo do globo diversas estações de rastreio que
controlam a constelação de satélites.

12. Aplicações do GPS
Actualmente os GPS são utilizados em várias áreas como a navegação, topografia,
cartografia, geodesia, geodinâmica, na medição de tempo (atendendo à qualidade dos seus
relógios), entre outras.

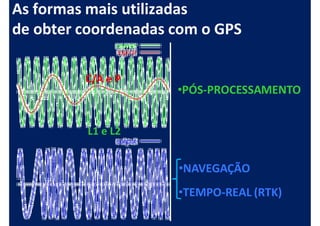

13. As formas mais utilizadas
de obter coordenadas com o GPS
C/A e P
•PÓS-PROCESSAMENTO
PÓS-
L1 e L2
•NAVEGAÇÃO
•TEMPO-REAL (RTK)
TEMPO-

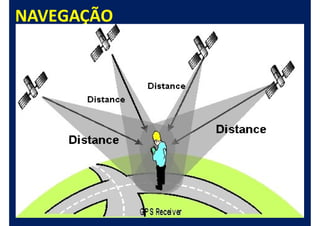

14. NAVEGAÇÃO
ds2
3 satélites S2
(TEORICAMENTE) P
ds3
ds1 S3
S1
Erro do relógio
(X, Y, Z) + eR 4 satélites

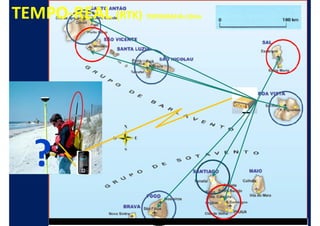

15. TEMPO-
TEMPO-REAL (RTK) TOPOGRAFIA<10cm

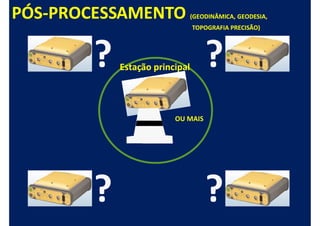

16. PÓS-
PÓS-PROCESSAMENTO (GEODINÂMICA, GEODESIA,
TOPOGRAFIA PRECISÃO)
Estação principal
OU MAIS

17. (Agrega um conjunto de tecnologias que obtêm um registo
representativo da superfície terrestre sem estarem em contacto
com esta)

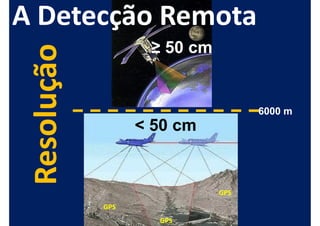

18. ≥ 50 cm
6000 m
< 50 cm 6000 m
GPS
GPS
GPS

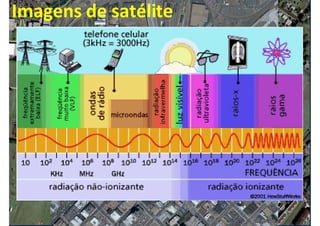

19. Imagens de satélite

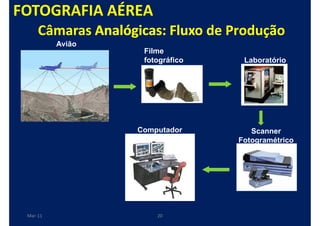

20. FOTOGRAFIA AÉREA
Câmaras Analógicas: Fluxo de Produção
Avião
Filme
fotográfico Laboratório
Computador Scanner
Fotogramétrico
Mar-11 20

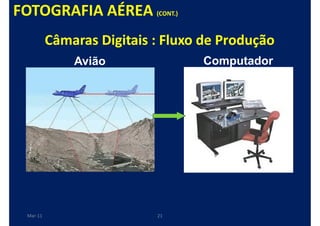

21. FOTOGRAFIA AÉREA (CONT.)
Câmaras Digitais : Fluxo de Produção
Avião Computador
Mar-11 21

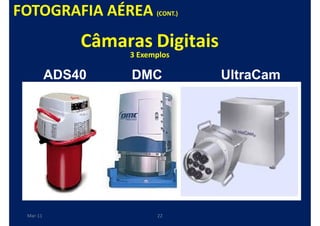

22. FOTOGRAFIA AÉREA (CONT.)
Câmaras Digitais
3 Exemplos
ADS40 DMC UltraCam
Mar-11 22

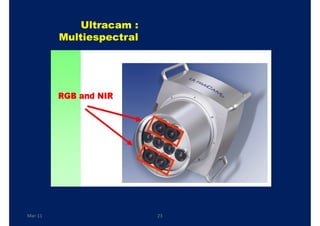

23. Ultracam :
Multiespectral
Mar-11 23

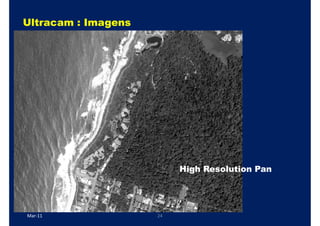

24. Ultracam : Imagens
High Resolution Pan
Mar-11 24

25. Ultracam : Imagens
+ true color RGB
Mar-11 25

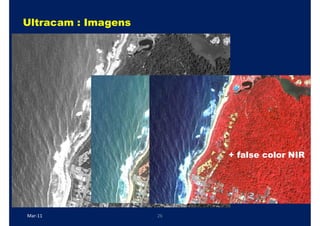

26. Ultracam : Imagens
+ false color NIR
Mar-11 26

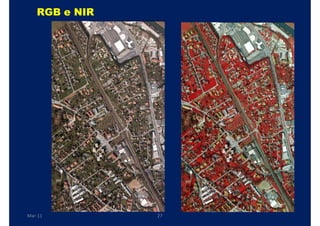

27. RGB e NIR
RGB NIR
Mar-11 27

28. Comparação
Câmaras Digitais
/
Câmaras Analógicas
Mar-11 28

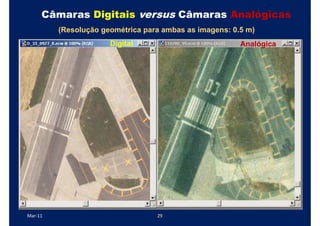

29. Câmaras Digitais versus Câmaras Analógicas
(Resolução geométrica para ambas as imagens: 0.5 m)
Digital Analógica
Mar-11 29

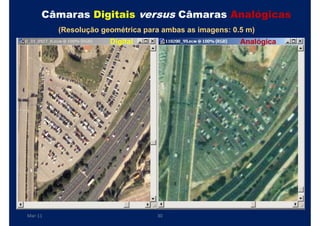

30. Câmaras Digitais versus Câmaras Analógicas
(Resolução geométrica para ambas as imagens: 0.5 m)
Digital Analógica
Mar-11 30

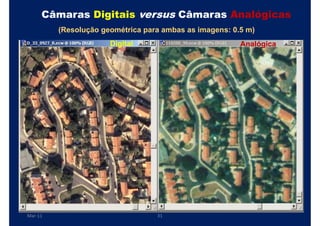

31. Câmaras Digitais versus Câmaras Analógicas
(Resolução geométrica para ambas as imagens: 0.5 m)
Digital Analógica
Mar-11 31

32. Câmaras Digitais versus Câmaras Analógicas
(Resolução geométrica para ambas as imagens: 0.5 m)
Digital Analógica
Mar-11 32

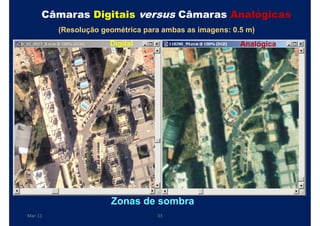

33. Câmaras Digitais versus Câmaras Analógicas
(Resolução geométrica para ambas as imagens: 0.5 m)
Digital Analógica
Zonas de sombra
Mar-11 33

34. Câmaras Digitais versus Câmaras Analógicas
(Resolução geométrica para ambas as imagens: 0.5 m)
Digital Analógica
Zonas de sombra
Mar-11 34

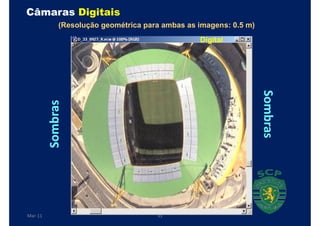

35. Câmaras Digitais
(Resolução geométrica para ambas as imagens: 0.5 m)
Digital
Sombras
Sombras
Sombras
Mar-11 35

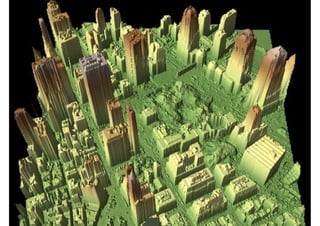

36. Light Detection And Ranging

43. ????????????????????
Sensor < 50 cm 6000 m
Sensor
GPS GPS
Inércia Inércia
LIDAR LIDAR
GPS
GPS
GPS

44. Teletrabalho
Serviços Públicos
€? Geo-serviços €?
Geo-
Administração Pública
(colaborativos)
normalização
€? (informação geográfica) €?
SW Aberto
