1. PROJEÇÕES
CARTOGRÁFICAS

3. Cartografia
 Conceito: Ciência, técnica e a arte de representar a
superfície terrestre
 Mapa: Representação no plano, em escala pequena,
dos aspectos geográficos, naturais, culturais e
artificiais de determinada área destinada aos mais
variados usos;
 Carta: Representação no plano, em escala média ou
grande, dos aspectos artificiais e naturais de
determinada área, subdividida em folhas articuladas
de maneira sistemática.

4. • Todos os mapas, gráficos e imagens são
utilizados nas questões para identificar,
localizar e contextualizar fatos sociais,
ambientais, políticos e econômicos;
• Leitura de mundo não textual;

5. • Este mapa foi
elaborado a
partir de dados
coletados por
Edmund Halley
em sua viagem
no Paramour
Pink entre os
anos de 1698 e
1700.

11. Para ler e interpretar mapas e gráficos
é necessário observar:
Mapas Gráficos
• Título; • Título;
• Legenda;
• Legenda;
• Escala;
• Coordenadas
geográficas;
• Tipo do mapa:

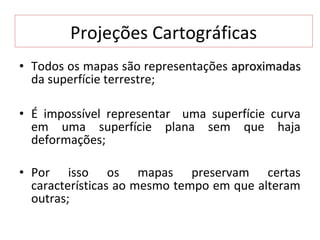

14. Projeções Cartográficas
• Todos os mapas são representações aproximadas
da superfície terrestre;
• É impossível representar uma superfície curva
em uma superfície plana sem que haja
deformações;
• Por isso os mapas preservam certas
características ao mesmo tempo em que alteram
outras;

15. PROJEÇÕES CARTOGRÁFICAS
Tipo de Superfície Adotada
Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS, PLANAS OU
AZIMUTAIS E CÔNICAS
Projeção Cilíndrica - o mapa
é construído imaginando-o
desenhado num cilindro
tangente ou secante à
superfície da Terra, que é
depois desenrolado.

16. PROJEÇÕES CARTOGRÁFICAS
Tipo de Superfície Adotada
Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS, PLANAS OU
AZIMUTAIS E CÔNICAS
Projeção Plana ou
Azimutal - o mapa é
construído imaginando-o
situado num plano
tangente ou secante a um
ponto na superfície da
Terra. Ex. Projeção
Esterográfica Polar.

17. PROJEÇÕES CARTOGRÁFICAS
Tipo de Superfície Adotada
Quanto ao tipo de superfície adotada, são classificadas em: CILÍNDRICAS, PLANAS OU
AZIMUTAIS E CÔNICAS
Projeção Cônica - o mapa é
construído imaginando-o
desenhado num cone que
envolve a esfera terrestre,
que é em seguida
desenrolado.

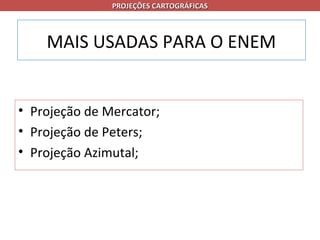

18. PROJEÇÕES CARTOGRÁFICAS
MAIS USADAS PARA O ENEM
• Projeção de Mercator;
• Projeção de Peters;
• Projeção Azimutal;

19. PROJEÇÕES CARTOGRÁFICAS
Projeção de Mercator

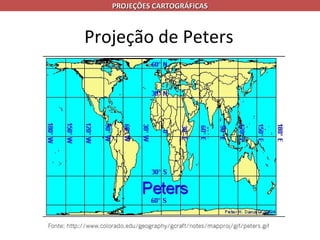

20. PROJEÇÕES CARTOGRÁFICAS
Projeção de Peters

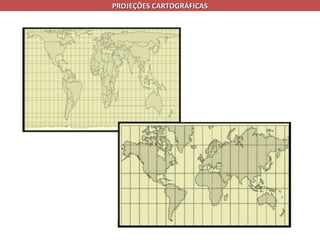

21. PROJEÇÕES CARTOGRÁFICAS

22. PROJEÇÕES CARTOGRÁFICAS

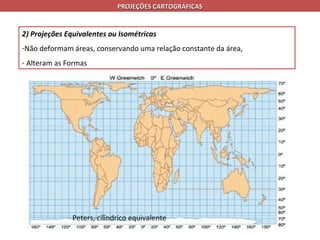

2) Projeções Equivalentes ou Isométricas
-Não deformam áreas, conservando uma relação constante da área,
- Alteram as Formas
Peters, cilíndrico equivalente

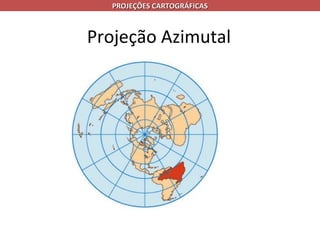

23. PROJEÇÕES CARTOGRÁFICAS
Projeção Azimutal

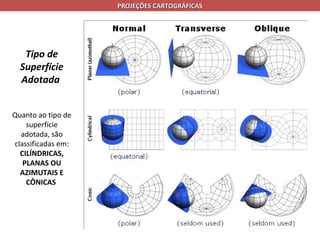

25. PROJEÇÕES CARTOGRÁFICAS
Tipo de
Superfície
Adotada
Quanto ao tipo de
superfície
adotada, são
classificadas em:
CILÍNDRICAS,
PLANAS OU
AZIMUTAIS E
CÔNICAS

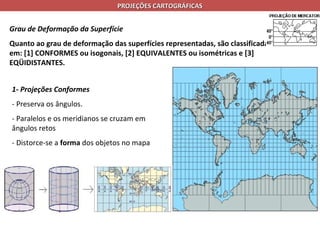

26. PROJEÇÕES CARTOGRÁFICAS
Grau de Deformação da Superfície
Quanto ao grau de deformação das superfícies representadas, são classificadas
em: [1] CONFORMES ou isogonais, [2] EQUIVALENTES ou isométricas e [3]
EQÜIDISTANTES.
1- Projeções Conformes
- Preserva os ângulos.
- Paralelos e os meridianos se cruzam em
ângulos retos
- Distorce-se a forma dos objetos no mapa

27. PROJEÇÕES CARTOGRÁFICAS
Comparação: Conforme / Equivalente
Proporção no mapa Mercator
Proporção no mapa
Mollweide

28. PROJEÇÕES CARTOGRÁFICAS
3) Projeções Eqüidistantes
são as projeções que não apresentam deformações em linha
reta;
-Isso só é possível em determinada direção.
-São menos empregadas que as projeções conformes e
equivalentes, porque raramente é desejável um mapa com
distâncias corretas apenas em uma direção

29. PROJEÇÕES CARTOGRÁFICAS
Projeções Afiláticas
- não possui nenhuma das propriedades anteriores.
- equivalência, conformidade e eqüidistância variam

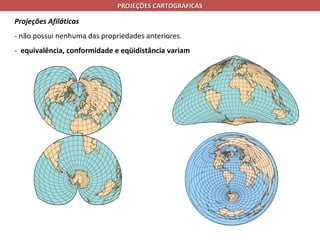

30. PROJEÇÕES CARTOGRÁFICAS
Projeções Afiláticas
- não possui nenhuma das propriedades anteriores.
- equivalência, conformidade e eqüidistância variam
