Aline Valeriano dos Santos
Luis Felipe Falcão
Rudy Alan Medeiros
Stefani Caroline
Processo Quimicos
Professor Marco Antônio Bumba
Centro de Ciências Exatas, Arquitetura e Engenharia
Curso de Engenharia de Produção

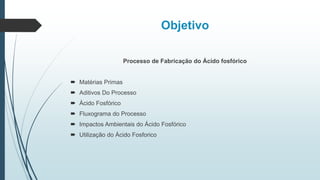

Objetivo
Processo de Fabricação do Ácido fosfórico
 Matérias Primas
 Aditivos Do Processo
 Ácido Fosfórico
 Fluxograma do Processo
 Impactos Ambientais do Ácido Fosfórico
 Utilização do Ácido Fosforico

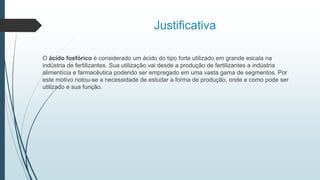

Justificativa
O ácido fosfórico é considerado um ácido do tipo forte utilizado em grande escala na
indústria de fertilizantes. Sua utilização vai desde a produção de fertilizantes a indústria
alimentícia e farmacêutica podendo ser empregado em uma vasta gama de segmentos. Por
este motivo notou-se a necessidade de estudar a forma de produção, onde e como pode ser
utilizado e sua função.
Matéria Prima
 Rocha Fosfática
 Ácido Sulfúrico
Aditivos do Processo
 DBS - Dodecil Benzeno
Sulfonato
 WC – Water contaminated

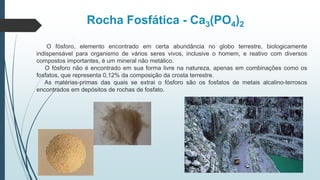

Rocha Fosfática - Ca3(PO4)2
O fósforo, elemento encontrado em certa abundância no globo terrestre, biologicamente
indispensável para organismo de vários seres vivos, inclusive o homem, e reativo com diversos
compostos importantes, é um mineral não metálico.
O fósforo não é encontrado em sua forma livre na natureza, apenas em combinações como os
fosfatos, que representa 0,12% da composição da crosta terrestre.
As matérias-primas das quais se extrai o fósforo são os fosfatos de metais alcalino-terrosos
encontrados em depósitos de rochas de fosfato.

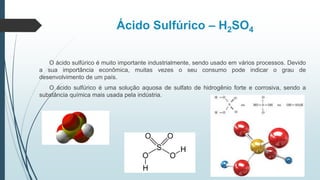

Ácido Sulfúrico – H2SO4
O ácido sulfúrico é muito importante industrialmente, sendo usado em vários processos. Devido
a sua importância econômica, muitas vezes o seu consumo pode indicar o grau de
desenvolvimento de um país.
O ácido sulfúrico é uma solução aquosa de sulfato de hidrogênio forte e corrosiva, sendo a
substância química mais usada pela indústria.

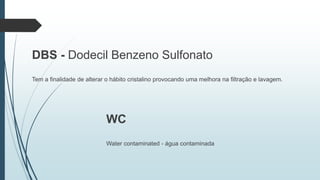

DBS - Dodecil Benzeno Sulfonato
Tem a finalidade de alterar o hábito cristalino provocando uma melhora na filtração e lavagem.
WC
Water contaminated - água contaminada

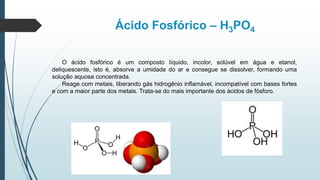

Ácido Fosfórico – H3PO4
O ácido fosfórico é um composto líquido, incolor, solúvel em água e etanol,
deliquescente, isto é, absorve a umidade do ar e consegue se dissolver, formando uma
solução aquosa concentrada.
Reage com metais, liberando gás hidrogênio inflamável, incompatível com bases fortes
e com a maior parte dos metais. Trata-se do mais importante dos ácidos de fósforo.

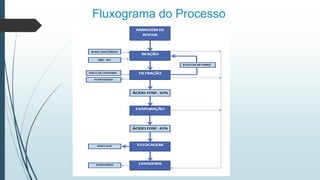

Fluxograma do Processo

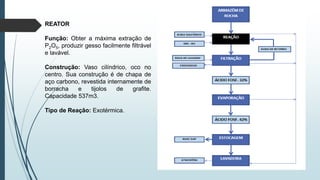

REATOR
Função: Obter a máxima extração de
P2O5, produzir gesso facilmente filtrável
e lavável.
Construção: Vaso cilíndrico, oco no
centro. Sua construção é de chapa de
aço carbono, revestida internamente de
borracha e tijolos de grafite.
Capacidade 537m3.
Tipo de Reação: Exotérmica.

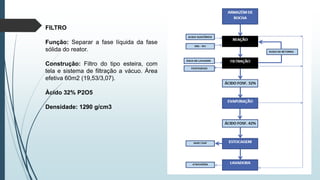

FILTRO
Função: Separar a fase líquida da fase
sólida do reator.
Construção: Filtro do tipo esteira, com
tela e sistema de filtração a vácuo. Área
efetiva 60m2 (19,53/3,07).
Àcido 32% P2O5
Densidade: 1290 g/cm3

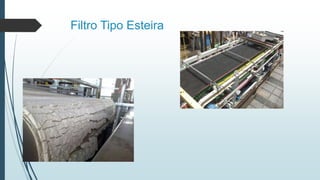

Filtro Tipo Esteira

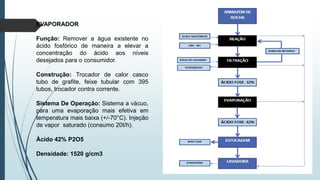

EVAPORADOR
Função: Remover a água existente no
ácido fosfórico de maneira a elevar a
concentração do ácido aos níveis
desejados para o consumidor.
Construção: Trocador de calor casco
tubo de grafite, feixe tubular com 395
tubos, trocador contra corrente.
Sistema De Operação: Sistema a vácuo,
para uma evaporação mais efetiva em
temperatura mais baixa (+/-70°C). Injeção
de vapor saturado (consumo 20t/h).
Àcido 42% P2O5
Densidade: 1520 g/cm3
Trocador de Calor Casco Tubo
Trocador Contra Corrente

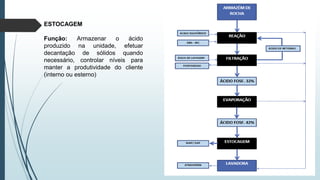

ESTOCAGEM
Função: Armazenar o ácido
produzido na unidade, efetuar
decantação de sólidos quando
necessário, controlar níveis para
manter a produtividade do cliente
(interno ou esterno)
LAVADORA
Função: Lavar os gases da unidade
(Reação, filtração e evaporação),
reduzindo a concentração de
fluoretos para os parâmetros da
CETESB. Limite de 10 ppm.

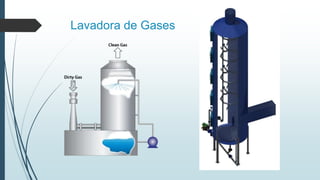

Lavadora de Gases

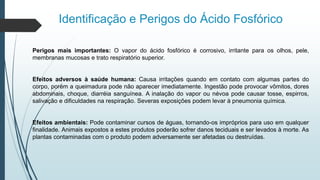

Identificação e Perigos do Ácido Fosfórico
Perigos mais importantes: O vapor do ácido fosfórico é corrosivo, irritante para os olhos, pele,
membranas mucosas e trato respiratório superior.
Efeitos adversos à saúde humana: Causa irritações quando em contato com algumas partes do
corpo, porém a queimadura pode não aparecer imediatamente. Ingestão pode provocar vômitos, dores
abdominais, choque, diarréia sanguínea. A inalação do vapor ou névoa pode causar tosse, espirros,
salivação e dificuldades na respiração. Severas exposições podem levar à pneumonia química.
Efeitos ambientais: Pode contaminar cursos de águas, tornando-os impróprios para uso em qualquer
finalidade. Animais expostos a estes produtos poderão sofrer danos teciduais e ser levados à morte. As
plantas contaminadas com o produto podem adversamente ser afetadas ou destruídas.

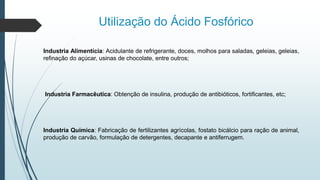

Utilização do Ácido Fosfórico
Industria Alimentícia: Acidulante de refrigerante, doces, molhos para saladas, geleias, geleias,
refinação do açúcar, usinas de chocolate, entre outros;
Industria Farmacêutica: Obtenção de insulina, produção de antibióticos, fortificantes, etc;
Industria Química: Fabricação de fertilizantes agrícolas, fostato bicálcio para ração de animal,
produção de carvão, formulação de detergentes, decapante e antiferrugem.

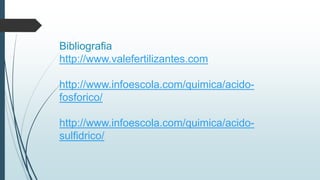

Bibliografia
http://www.valefertilizantes.com
http://www.infoescola.com/quimica/acido-
fosforico/
http://www.infoescola.com/quimica/acido-
sulfidrico/
Obrigado!
