1. Planta Baixa
Introdução

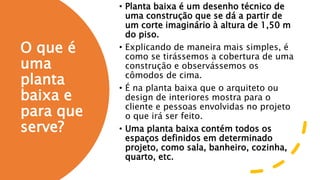

2. O que é
uma
planta
baixa e
para que
serve?

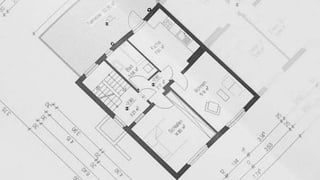

• Planta baixa é um desenho técnico de
uma construção que se dá a partir de
um corte imaginário à altura de 1,50 m
do piso.
• Explicando de maneira mais simples, é
como se tirássemos a cobertura de uma
construção e observássemos os
cômodos de cima.
• É na planta baixa que o arquiteto ou
design de interiores mostra para o
cliente e pessoas envolvidas no projeto
o que irá ser feito.

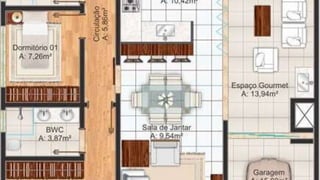

• Uma planta baixa contém todos os
espaços definidos em determinado
projeto, como sala, banheiro, cozinha,
quarto, etc.

5. Quais as
principais
característica
s da planta
baixa?
• A planta baixa é composta por linhas que
indicam qual é a estrutura do imóvel.
Basicamente, o desenho deve conter:
• Paredes (comprimento e espessura)
• Aberturas (portas e janelas)
• Definição dos espaços
• Cotagem ( medidas das áreas de cada
cômodo)
• Detalhes de componentes hidráulicos e
elétricos
• Móveis

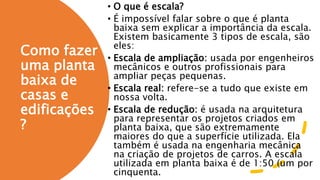

6. Como fazer
uma planta
baixa de
casas e
edificações
?
• O que é escala?
• É impossível falar sobre o que é planta
baixa sem explicar a importância da escala.
Existem basicamente 3 tipos de escala, são
eles:
• Escala de ampliação: usada por engenheiros
mecânicos e outros profissionais para
ampliar peças pequenas.
• Escala real: refere-se a tudo que existe em
nossa volta.
• Escala de redução: é usada na arquitetura
para representar os projetos criados em
planta baixa, que são extremamente
maiores do que a superfície utilizada. Ela
também é usada na engenharia mecânica
na criação de projetos de carros. A escala
utilizada em planta baixa é de 1:50 (um por
cinquenta.

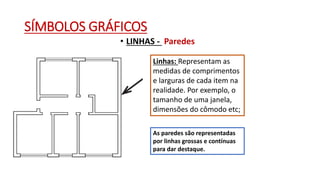

7. SÍMBOLOS GRÁFICOS
• LINHAS - Paredes
Linhas: Representam as
medidas de comprimentos
e larguras de cada item na
realidade. Por exemplo, o
tamanho de uma janela,
dimensões do cômodo etc;

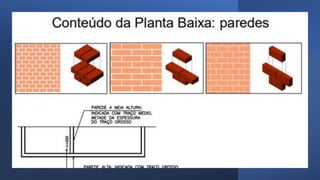

As paredes são representadas
por linhas grossas e contínuas
para dar destaque.

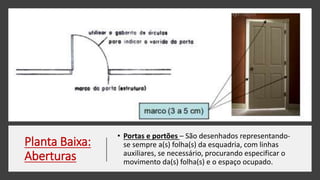

9. Planta Baixa:
Aberturas
• Portas e portões – São desenhados representando-
se sempre a(s) folha(s) da esquadria, com linhas
auxiliares, se necessário, procurando especificar o
movimento da(s) folha(s) e o espaço ocupado.

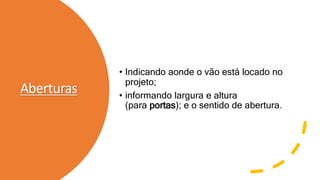

10. Aberturas
• Indicando aonde o vão está locado no
projeto;
• informando largura e altura
(para portas); e o sentido de abertura.

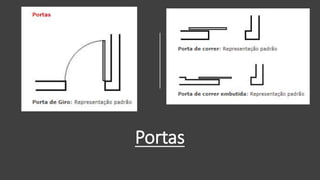

11. Portas

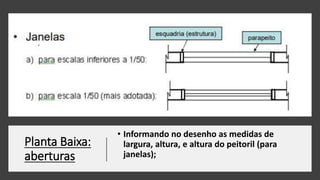

12. Planta Baixa:
aberturas
• Informando no desenho as medidas de
largura, altura, e altura do peitoril (para
janelas);

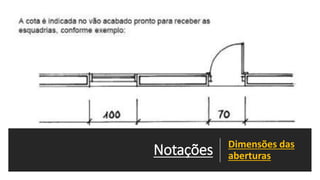

13. Notações Dimensões das
aberturas

14. Notações - Título dos
compartimentos
• Área dos compartimentos –
escrito na planta ou em quadro
• Tipo de piso – escrito na planta ou
em quadro geral

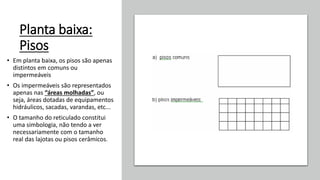

15. Planta baixa:
Pisos
• Em planta baixa, os pisos são apenas
distintos em comuns ou
impermeáveis
• Os impermeáveis são representados
apenas nas “áreas molhadas”, ou
seja, áreas dotadas de equipamentos
hidráulicos, sacadas, varandas, etc...
• O tamanho do reticulado constitui
uma simbologia, não tendo a ver
necessariamente com o tamanho
real das lajotas ou pisos cerâmicos.

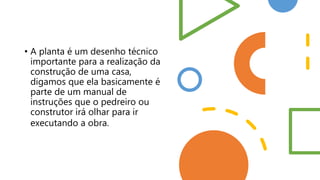

16. • A planta é um desenho técnico
importante para a realização da
construção de uma casa,
digamos que ela basicamente é
parte de um manual de
instruções que o pedreiro ou
construtor irá olhar para ir
executando a obra.

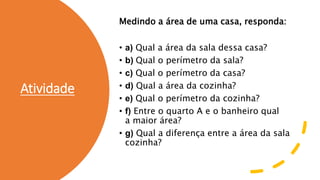

17. Atividade
Medindo a área de uma casa, responda:
• a) Qual a área da sala dessa casa?
• b) Qual o perímetro da sala?
• c) Qual o perímetro da casa?
• d) Qual a área da cozinha?
• e) Qual o perímetro da cozinha?
• f) Entre o quarto A e o banheiro qual
a maior área?
• g) Qual a diferença entre a área da sala
cozinha?

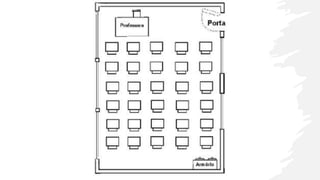

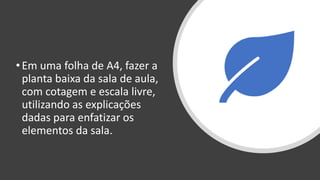

19. •Em uma folha de A4, fazer a
planta baixa da sala de aula,
com cotagem e escala livre,
utilizando as explicações
dadas para enfatizar os
elementos da sala.

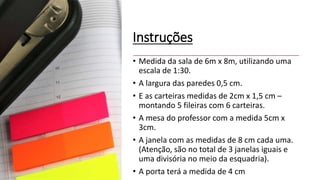

20. Instruções
• Medida da sala de 6m x 8m, utilizando uma
escala de 1:30.
• A largura das paredes 0,5 cm.
• E as carteiras medidas de 2cm x 1,5 cm –
montando 5 fileiras com 6 carteiras.
• A mesa do professor com a medida 5cm x
3cm.
• A janela com as medidas de 8 cm cada uma.
(Atenção, são no total de 3 janelas iguais e
uma divisória no meio da esquadria).
• A porta terá a medida de 4 cm
