AULA TÉCNICA
Plantas Técnicas –
Piso, Teto, demolir - construir
Arquitetura, Design e Construção
Professor: Danilo Saccomori Colaboração: laís mello e Luciana Bastos
www.ds.arq.br
PLANTA DE PISO
- exemplos -

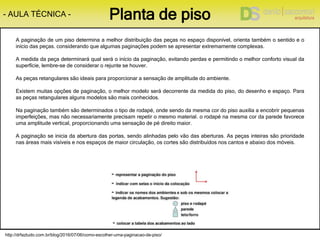

http://drfaztudo.com.br/blog/2016/07/06/como-escolher-uma-paginacao-de-piso/
- AULA TÉCNICA - Planta de piso
A paginação de um piso determina a melhor distribuição das peças no espaço disponível, orienta também o sentido e o
início das peças. considerando que algumas paginações podem se apresentar extremamente complexas.
A medida da peça determinará qual será o início da paginação, evitando perdas e permitindo o melhor conforto visual da
superfície, lembre-se de considerar o rejunte se houver.
As peças retangulares são ideais para proporcionar a sensação de amplitude do ambiente.
Existem muitas opções de paginação, o melhor modelo será decorrente da medida do piso, do desenho e espaço. Para
as peças retangulares alguns modelos são mais conhecidos.
Na paginação também são determinados o tipo de rodapé, onde sendo da mesma cor do piso auxilia a encobrir pequenas
imperfeições, mas não necessariamente precisam repetir o mesmo material. o rodapé na mesma cor da parede favorece
uma amplitude vertical, proporcionando uma sensação de pé direito maior.
A paginação se inicia da abertura das portas, sendo alinhadas pelo vão das aberturas. As peças inteiras são prioridade
nas áreas mais visíveis e nos espaços de maior circulação, os cortes são distribuídos nos cantos e abaixo dos móveis.

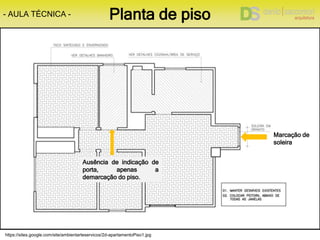

https://sites.google.com/site/ambientarteservicos/2d-apartamentoPiso1.jpg
Ausência de indicação de
porta, apenas a
demarcação do piso.
Marcação de
soleira
- AULA TÉCNICA - Planta de piso
https://juracibruno.files.wordpress.com/2010/10/imagem15.png

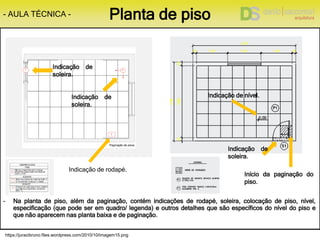

- Na planta de piso, além da paginação, contém indicações de rodapé, soleira, colocação de piso, nível,
especificação (que pode ser em quadro/ legenda) e outros detalhes que são específicos do nível do piso e
que não aparecem nas planta baixa e de paginação.
- AULA TÉCNICA - Planta de piso
Indicação de
soleira.
Início da paginação do
piso.
Indicação de rodapé.
Indicação de
soleira.
Indicação de nível.Indicação de
soleira.

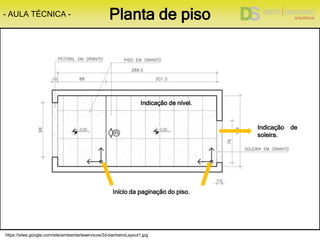

https://sites.google.com/site/ambientarteservicos/2d-banheiroLayout1.jpg
- AULA TÉCNICA - Planta de piso
Indicação de nível.
Início da paginação do piso.
Indicação de nível.
Indicação de
soleira.

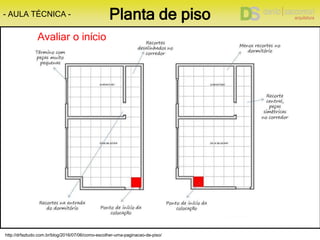

http://drfaztudo.com.br/blog/2016/07/06/como-escolher-uma-paginacao-de-piso/
- AULA TÉCNICA - Planta de piso
Avaliar o início

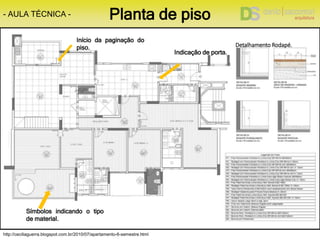

http://ceciliaguerra.blogspot.com.br/2010/07/apartamento-6-semestre.html
Início da paginação do
piso.
Símbolos indicando o tipo
de material.
Indicação de porta.
Detalhamento Rodapé.
- AULA TÉCNICA - Planta de piso

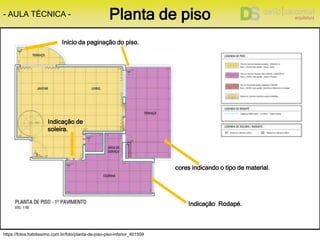

https://fotos.habitissimo.com.br/foto/planta-de-piso-piso-inferior_401509
- AULA TÉCNICA - Planta de piso
Início da paginação do piso.
cores indicando o tipo de material.
Indicação Rodapé.
Indicação de
soleira.
PLANTA DE TETO
- exemplos -
https://rayanemagalhaes.com/2015/06/27/para-designers-como-fazer-paginacao-de-forro/
- AULA TÉCNICA - Planta de TETO

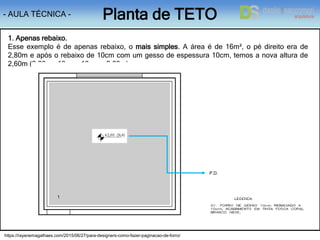

1. Apenas rebaixo.
Esse exemplo é de apenas rebaixo, o mais simples. A área é de 16m², o pé direito era de
2,80m e após o rebaixo de 10cm com um gesso de espessura 10cm, temos a nova altura de
2,60m (2,80m – 10cm – 10cm = 2,60m).
1
P.D.

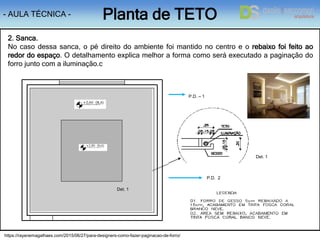

- AULA TÉCNICA - Planta de TETO
P.D. – 1
2. Sanca.
No caso dessa sanca, o pé direito do ambiente foi mantido no centro e o rebaixo foi feito ao
redor do espaço. O detalhamento explica melhor a forma como será executado a paginação do
forro junto com a iluminação.c
1
P.D. 2
Det. 1
Det. 1
https://rayanemagalhaes.com/2015/06/27/para-designers-como-fazer-paginacao-de-forro/
- AULA TÉCNICA - Planta de TETO
1
1
2
https://rayanemagalhaes.com/2015/06/27/para-designers-como-fazer-paginacao-de-forro/

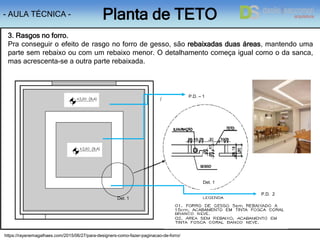

3. Rasgos no forro.
Pra conseguir o efeito de rasgo no forro de gesso, são rebaixadas duas áreas, mantendo uma
parte sem rebaixo ou com um rebaixo menor. O detalhamento começa igual como o da sanca,
mas acrescenta-se a outra parte rebaixada.
P.D. – 1
P.D. 2
Det. 1
Det. 1

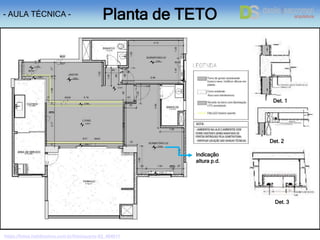

https://fotos.habitissimo.com.br/foto/quarto-02_404011
- AULA TÉCNICA - Planta de TETO
Det. 2
Det. 1
Det. 3
Det. 3
Det. 2
Indicação
altura p.d.
Det. 1
Det. 2

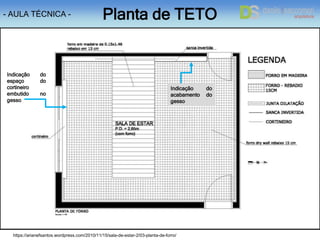

https://arianefsantos.wordpress.com/2010/11/15/sala-de-estar-2/03-planta-de-forro/
Indicação do
espaço do
cortineiro
embutido no
gesso
Indicação do
acabamento do
gesso
- AULA TÉCNICA - Planta de TETO

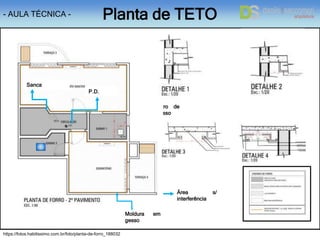

https://fotos.habitissimo.com.br/foto/planta-de-forro_188032
- AULA TÉCNICA - Planta de TETO
Moldura em
gesso
Área s/
interferência
Forro de
Gesso
Sanca
Área s/
interferência
P.D.
Sanca
Área s/
interferência
P.D.

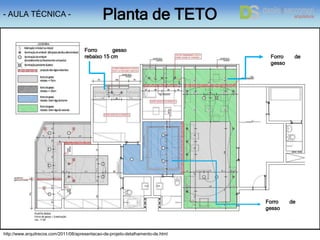

http://www.arquitrecos.com/2011/08/apresentacao-de-projeto-detalhamento-de.html
- AULA TÉCNICA - Planta de TETO
Forro gesso
rebaixo 15 cm Forro de
gesso
Forro de
gesso

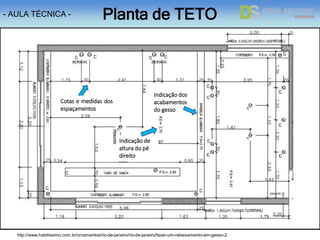

http://www.habitissimo.com.br/orcamentos/rio-de-janeiro/rio-de-janeiro/fazer-um-rebaixamento-em-gesso-2
Indicação de
altura do pé
direito
Cotas e medidas dos
espaçamentos
Indicação dos
acabamentos
do gesso
- AULA TÉCNICA - Planta de TETO

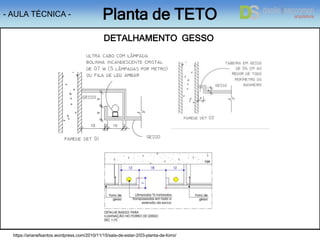

https://arianefsantos.wordpress.com/2010/11/15/sala-de-estar-2/03-planta-de-forro/

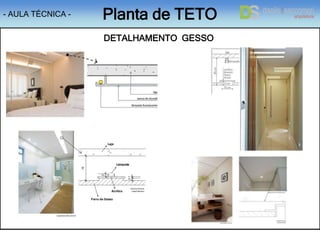

DETALHAMENTO GESSO
- AULA TÉCNICA - Planta de TETO
DETALHAMENTO GESSO
- AULA TÉCNICA - Planta de TETO
DEMOLIR E CONSTRUIR
- exemplos -

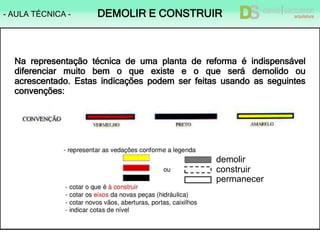

- AULA TÉCNICA - DEMOLIR E CONSTRUIR
Na representação técnica de uma planta de reforma é indispensável
diferenciar muito bem o que existe e o que será demolido ou
acrescentado. Estas indicações podem ser feitas usando as seguintes
convenções:
demolir
construir
permanecer

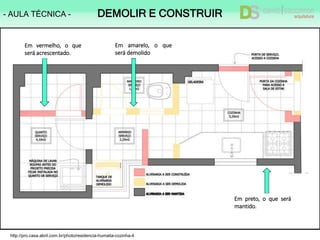

http://pro.casa.abril.com.br/photo/residencia-humaita-cozinha-4
Em vermelho, o que
será acrescentado.
Em amarelo, o que
será demolido
Em preto, o que será
mantido.
- AULA TÉCNICA - DEMOLIR E CONSTRUIR

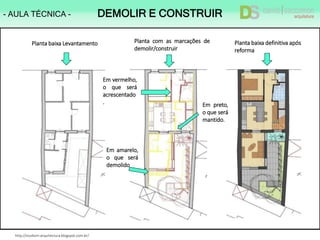

http://studiom-arquitectura.blogspot.com.br/
Planta com as marcações de
demolir/construir
Planta baixa definitiva após
reforma
Planta baixa Levantamento
Em vermelho,
o que será
acrescentado
.
Em amarelo,
o que será
demolido
Em preto,
o que será
mantido.
- AULA TÉCNICA - DEMOLIR E CONSTRUIR

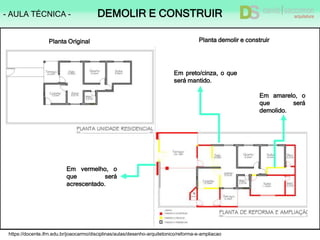

https://docente.ifrn.edu.br/joaocarmo/disciplinas/aulas/desenho-arquitetonico/reforma-e-ampliacao
- AULA TÉCNICA - DEMOLIR E CONSTRUIR
Em vermelho, o
que será
acrescentado.
Em amarelo, o
que será
demolido.
Em preto/cinza, o que
será mantido.
Planta Original Planta demolir e construir

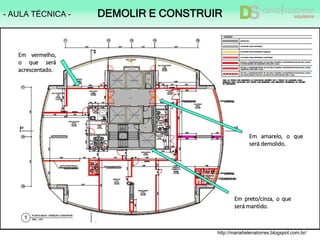

http://mariahelenatorres.blogspot.com.br/
Em vermelho,
o que será
acrescentado.
Em amarelo, o que
será demolido.
Em preto/cinza, o que
será mantido.
- AULA TÉCNICA - DEMOLIR E CONSTRUIR
http://mariahelenatorres.blogspot.com.br/2012/05/reforma-de-apartamento-1.html#.VgB3jNJVikp

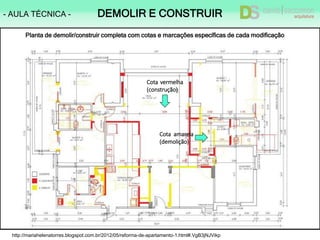

Planta de demolir/construir completa com cotas e marcações específicas de cada modificação
Cota vermelha
(construção)
Cota amarela
(demolição)
- AULA TÉCNICA - DEMOLIR E CONSTRUIR

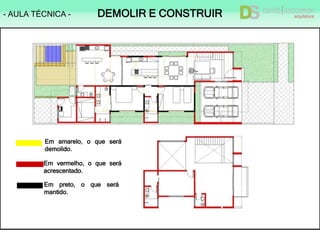

- AULA TÉCNICA - DEMOLIR E CONSTRUIR
Em amarelo, o que será
demolido.
Em preto, o que será
mantido.
Em vermelho, o que será
acrescentado.
Em amarelo, o que será
demolido.

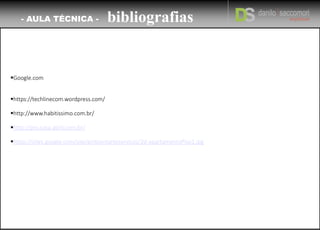

Bibliografia
Referências de aula
Google.com
https://techlinecom.wordpress.com/
http://www.habitissimo.com.br/
http://pro.casa.abril.com.br/
https://sites.google.com/site/ambientarteservicos/2d-apartamentoPiso1.jpg
- AULA TÉCNICA - bibliografias
www.ds.arq.br
Obrigado
Plantas Técnicas
Arquitetura, Design e Construção
Professor: Danilo Saccomori Colaboração: laís mello e Luciana Bastos
