O documento fornece informações sobre normas e convenções para desenho técnico de projetos de edificações, incluindo: normas a consultar, desenhos utilizados como plantas baixas e cortes, escalas comuns, tipos de linhas, e informações para execução de plantas baixas e cortes.

1. DESENHO DE PROJETOS DE
EDIFICAÇÕES
Disciplina: ARQ 3322 - Desenho Técnico II C

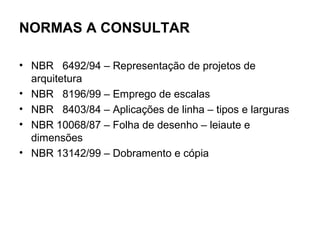

2. NORMAS A CONSULTAR
• NBR 6492/94 – Representação de projetos de
arquitetura
• NBR 8196/99 – Emprego de escalas
• NBR 8403/84 – Aplicações de linha – tipos e larguras
• NBR 10068/87 – Folha de desenho – leiaute e
dimensões
• NBR 13142/99 – Dobramento e cópia

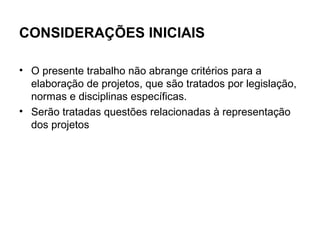

3. CONSIDERAÇÕES INICIAIS
• O presente trabalho não abrange critérios para a
elaboração de projetos, que são tratados por legislação,
normas e disciplinas específicas.
• Serão tratadas questões relacionadas à representação
dos projetos

4. DESENHOS UTILIZADOS
• Planta de situação
• Planta de localização
• Plantas baixas dos diversos pavimentos
• Cortes longitudinais e transversais
• Fachadas
• Desenhos de detalhes
• Outros

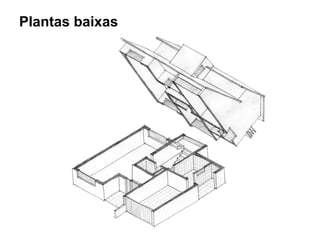

5. Plantas baixas

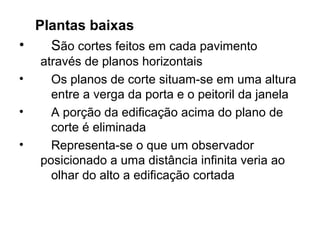

6. Plantas baixas
• São cortes feitos em cada pavimento
através de planos horizontais
• Os planos de corte situam-se em uma altura
entre a verga da porta e o peitoril da janela
• A porção da edificação acima do plano de
corte é eliminada
• Representa-se o que um observador
posicionado a uma distância infinita veria ao
olhar do alto a edificação cortada

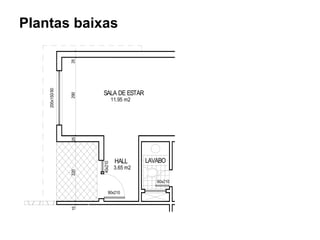

7. Plantas baixas
25
200x150/90
SALA DE ESTAR
290
11.95 m2
25
HALL LAVABO
40x210
3.65 m2
220
60x210
90x210
15

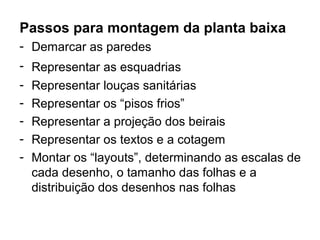

8. Passos para montagem da planta baixa
- Demarcar as paredes
- Representar as esquadrias
- Representar louças sanitárias
- Representar os “pisos frios”
- Representar a projeção dos beirais
- Representar os textos e a cotagem
- Montar os “layouts”, determinando as escalas de
cada desenho, o tamanho das folhas e a
distribuição dos desenhos nas folhas

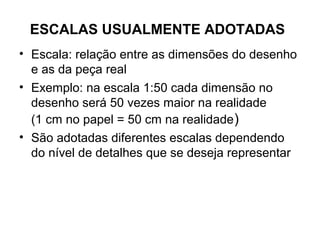

9. ESCALAS USUALMENTE ADOTADAS
• Escala: relação entre as dimensões do desenho
e as da peça real
• Exemplo: na escala 1:50 cada dimensão no
desenho será 50 vezes maior na realidade
(1 cm no papel = 50 cm na realidade )
• São adotadas diferentes escalas dependendo
do nível de detalhes que se deseja representar

10. Escalas usualmente empregadas
• plantas de situação 1:200, 1:500, 1:1000;
• plantas de localização 1:200, 1:250, 1:500
• plantas baixas e cortes 1:50, 1:100
• desenhos de detalhes 1:10, 1:20, 1:25

11. TIPOS E ESPESSURAS DE LINHAS
(estreita, média, larga, tracejada, traço-dois-pontos, ...)
• possuem significados – transmitem informações
sobre os elementos representados
• NBR 6492/94 – Representação de projetos de
arquitetura
• NBR 8403/84 – Aplicações de linha – tipos e
larguras
• existem convenções usuais que diferem do que
é prescrito nas normas

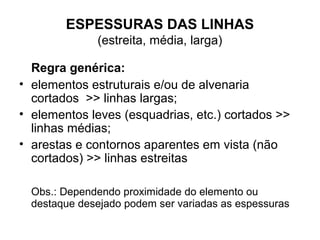

12. ESPESSURAS DAS LINHAS
(estreita, média, larga)
Regra genérica:
• elementos estruturais e/ou de alvenaria
cortados >> linhas largas;
• elementos leves (esquadrias, etc.) cortados >>
linhas médias;
• arestas e contornos aparentes em vista (não
cortados) >> linhas estreitas
Obs.: Dependendo proximidade do elemento ou
destaque desejado podem ser variadas as espessuras

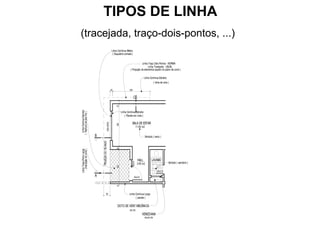

13. TIPOS DE LINHA
(tracejada, traço-dois-pontos, ...)
Linha Contínua Média
( Esquadria cortada )
Linha Traço Dois Pontos - NORMA
Linha Tracejada - USUAL
( Projeção de elementos aquém do plano de corte )
Linha Contínua Estreita
( linha de cota )
25 350
C
25
Linha Contínua Estreita
Linha Contínua Estreita
( Hachura de piso frio )
( Parede em vista )
SALA DE ESTAR
200x150/90
290
11.95 m2
B Símbolo ( texto )
PROJEÇÃO DO TELHADO
25
(marcação do corte )
Linha Traço-Ponto Larga
HALL LAVABO
Símbolo ( sanitário )
40x210
3.65 m2
220
60x210
A 90x210
15
60 Linha Contínua Larga
( parede )
DUTO DE VENT.MECÂNICA
20x120
VENEZIANA
90x30/195

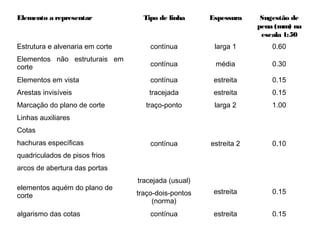

14. Elemento a representar Tipo de linha Espessura Sugestão de
pena (mm) na
escala 1:50
Estrutura e alvenaria em corte contínua larga 1 0.60
Elementos não estruturais em
corte contínua média 0.30
Elementos em vista contínua estreita 0.15
Arestas invisíveis tracejada estreita 0.15
Marcação do plano de corte traço-ponto larga 2 1.00
Linhas auxiliares
Cotas
hachuras específicas contínua estreita 2 0.10
quadriculados de pisos frios
arcos de abertura das portas
tracejada (usual)
elementos aquém do plano de
traço-dois-pontos estreita 0.15
corte
(norma)
algarismo das cotas contínua estreita 0.15

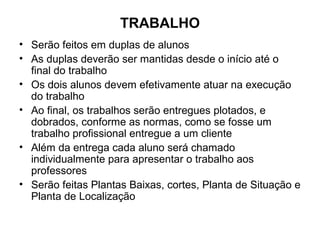

15. TRABALHO
• Serão feitos em duplas de alunos
• As duplas deverão ser mantidas desde o início até o
final do trabalho
• Os dois alunos devem efetivamente atuar na execução
do trabalho
• Ao final, os trabalhos serão entregues plotados, e
dobrados, conforme as normas, como se fosse um
trabalho profissional entregue a um cliente
• Além da entrega cada aluno será chamado
individualmente para apresentar o trabalho aos
professores
• Serão feitas Plantas Baixas, cortes, Planta de Situação e
Planta de Localização

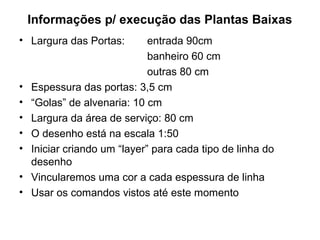

16. Informações p/ execução das Plantas Baixas
• Largura das Portas: entrada 90cm
banheiro 60 cm
outras 80 cm
• Espessura das portas: 3,5 cm
• “Golas” de alvenaria: 10 cm
• Largura da área de serviço: 80 cm
• O desenho está na escala 1:50
• Iniciar criando um “layer” para cada tipo de linha do
desenho
• Vincularemos uma cor a cada espessura de linha
• Usar os comandos vistos até este momento

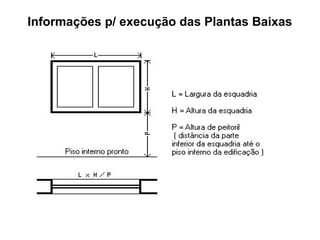

17. Informações p/ execução das Plantas Baixas

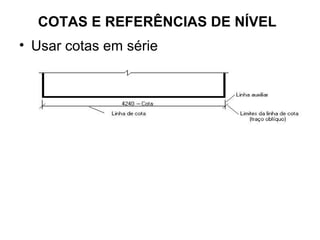

18. COTAS E REFERÊNCIAS DE NÍVEL
• Usar cotas em série

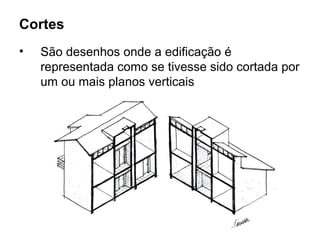

19. Cortes
• São desenhos onde a edificação é
representada como se tivesse sido cortada por
um ou mais planos verticais

20. Cortes

21. Cortes
Passos para montagem de um corte
- Demarcar os limites inferior e superior do corte
(contrapiso, laje de forro, etc.).
- Demarcar as paredes nos cortes
- Representar as esquadrias
- Representar as louças sanitárias
- Representar os azulejos
- Representar as vigas de fundação
- Representar do telhado
- Representar os textos e a cotagem
- Estimar o tamanho dos desenhos
- Montar os “layouts”, (escalas,tamanho das folhas e
distribuição dos desenhos nas folhas)

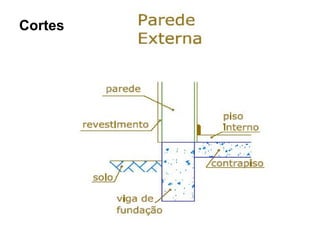

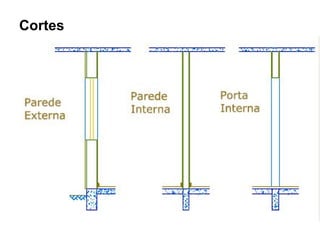

22. Cortes

23. Cortes

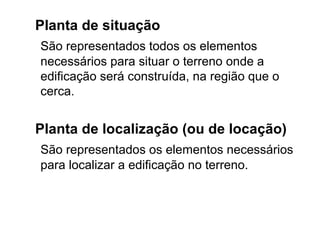

24. Planta de situação
São representados todos os elementos
necessários para situar o terreno onde a
edificação será construída, na região que o
cerca.
Planta de localização (ou de locação)
São representados os elementos necessários
para localizar a edificação no terreno.

25. Desenhos de detalhes
• São utilizados para representar regiões do
projeto com em escala mais ampliada que as
demais plantas
Outros desenhos
• Outros desenhos que complementem as o
projeto, tais como perspectivas e croquis.
