Cortes e fachadas

O documento descreve as características técnicas de representação de cortes e fachadas em projetos arquitetônicos. Apresenta os elementos básicos que compõem um projeto e fornece detalhes sobre como representar graficamente plantas baixas, coberturas, cortes, elevações e outros elementos construtivos.

Indústria automotiva◦
REPRESENTAÇÃO DE PROJETOS: CORTES E FACHADAS CARACTERÍSTICAS. TÉCNICAS DE REPRESENTAÇÃO PROF. LIVIA SANTANA DESENHO APLICADO 1 – ENG 1051

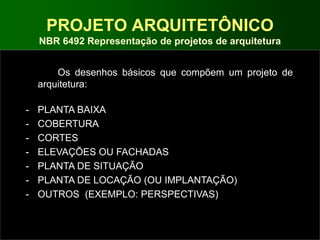

PROJETO ARQUITETÔNICO NBR 6492 Representação de projetos de arquitetura Os desenhos básicos que compõem um projeto de arquitetura: - PLANTA BAIXA - COBERTURA - CORTES - ELEVAÇÕES OU FACHADAS - PLANTA DE SITUAÇÃO - PLANTA DE LOCAÇÃO (OU IMPLANTAÇÃO) - OUTROS (EXEMPLO: PERSPECTIVAS)
PLANTA BAIXA A planta baixa é a representação gráfica de uma vista ortográfica seccional do tipo corte, obtida quando imaginamos passar por uma construção um plano projetante secante horizontal, de altura a seccionar o máximo possível de aberturas (média de 1,20 a 1,50m em relação ao piso do pavimento em questão) e considerando o sentido de visualização do observador de cima para baixo, acrescido de informações técnicas.
COBERTURA A cobertura ou vista superior é um dos tipos de planta ou projeção sobre o plano horizontal. A planta de cobertura é a parte superior da construção e serve de proteção contra o sol, chuva, etc. É usada para transmitir a forma geral do teto e suas massas dentro de um limite bidimensional. VISTA SUPERIOR PRINCIPAL TELHA CERÂMICA i=30% TELHA CERÂMICA i=30% 200330330350 2005028028050350 10655088550450 4509851065 1200 2500 rede pública escoamento pluvial A. P. meio fio

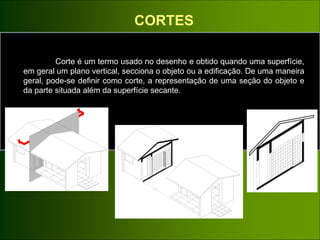

CORTES Corte é um termo usado no desenho e obtido quando uma superfície, em geral um plano vertical, secciona o objeto ou a edificação. De uma maneira geral, pode-se definir como corte, a representação de uma seção do objeto e da parte situada além da superfície secante.
CORTES Normalmente se faz no mínimo dois cortes, um transversal e outro longitudinal ao objeto cortado, para melhor entendimento. Podem sofrer desvios, sempre dentro do mesmo compartimento, para possibilitar a apresentação de informações mais pertinentes. Os cortes podem ser transversais (plano de corte na menor dimensão da edificação) ou longitudinais (na maior dimensão). PLANO QUE GERA O CORTE TRANSVERSAL PLANO QUE GERA O CORTE LONGITUDINAL
CORTE AB SENTIDO INDICADO CORTE AB SENTIDO INDICADO CORTE CD INDICADO CORTE CD INDICADO POSICIONAMENTO DOS CORTES A posição do plano de corte e o sentido de observação depende do interesse de visualização. Recomenda-se sempre passá-lo pelas áreas molhadas , (banheiro e cozinha), pelas escadas e poço dos elevadores. PLANO QUE GERA O CORTE LONGITUDINAL PLANO QUE GERA O CORTE TRANSVERSAL
POSICIONAMENTO DOS CORTES 200 120 30 00 90x210 151501540015 01 885 A 15701015701515 15275 15512015 120x100/90 30 30 15 15 170 160 160 160 +0.20 01 C 200 200 380 VARANDA +0.35 21.20 M² 15 70x210 5.70 M² BANHO +0.48+0.50 100x60/140 15 +0.50 SALA 13.75 M² 340 560 500 60x60/140 60 100 01 D 15 15 1530 15 370 400 1525 15 1510025 15150 01 B 275 275 15 15 PROJ. COBERTURA Os cortes devem sempre estar indicados nas plantas para possibilitar sua visualização e interpretação – indicar a sua posição e o sentido de visualização. A indicação dos cortes em planta baixa tem uma simbologia específica.

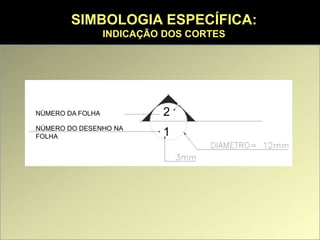

CORTE AB SENTIDO INDICADO CORTE AB SENTIDO INDICADO CORTE CD INDICADO CORTE CD INDICADO SIMBOLOGIA ESPECÍFICA: INDICAÇÃO DOS CORTES NÚMERO DA FOLHA NÚMERO DO DESENHO NA FOLHA 2 1

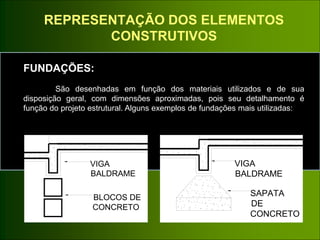

REPRESENTAÇÃO DOS ELEMENTOS CONSTRUTIVOS FUNDAÇÕES: São desenhadas em função dos materiais utilizados e de sua disposição geral, com dimensões aproximadas, pois seu detalhamento é função do projeto estrutural. Alguns exemplos de fundações mais utilizadas: VIGA BALDRAME BLOCOS DE CONCRETO VIGA BALDRAME SAPATA DE CONCRETO

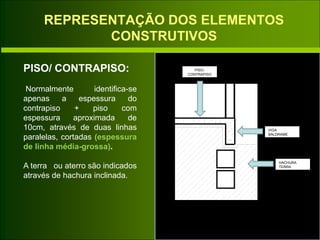

REPRESENTAÇÃO DOS ELEMENTOS CONSTRUTIVOS PISO/ CONTRAPISO: Normalmente identifica-se apenas a espessura do contrapiso + piso com espessura aproximada de 10cm, através de duas linhas paralelas, cortadas (espessura de linha média-grossa). A terra ou aterro são indicados através de hachura inclinada. PISO- CONTRAPISO VIGA BALDRAME HACHURA TERRA

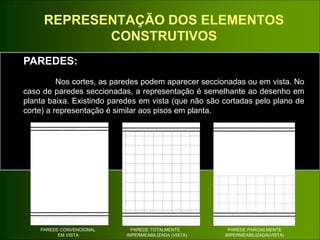

REPRESENTAÇÃO DOS ELEMENTOS CONSTRUTIVOS PAREDES: Nos cortes, as paredes podem aparecer seccionadas ou em vista. No caso de paredes seccionadas, a representação é semelhante ao desenho em planta baixa. Existindo paredes em vista (que não são cortadas pelo plano de corte) a representação é similar aos pisos em planta. PAREDE CONVENCIONAL PAREDE TOTALMENTE PAREDE PARCIALMENTE EM VISTA IMPERMEABILIZADA (VISTA) IMPERMEABILIZADA(VISTA) 2107010 2107010

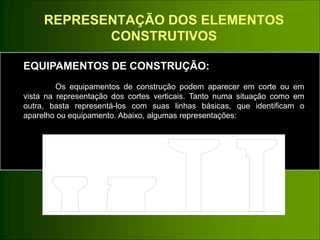

REPRESENTAÇÃO DOS ELEMENTOS CONSTRUTIVOS EQUIPAMENTOS DE CONSTRUÇÃO: Os equipamentos de construção podem aparecer em corte ou em vista na representação dos cortes verticais. Tanto numa situação como em outra, basta representá-los com suas linhas básicas, que identificam o aparelho ou equipamento. Abaixo, algumas representações::

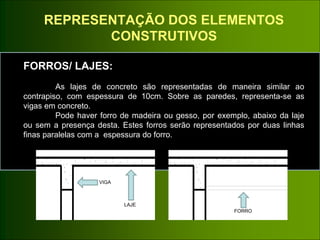

REPRESENTAÇÃO DOS ELEMENTOS CONSTRUTIVOS FORROS/ LAJES: As lajes de concreto são representadas de maneira similar ao contrapiso, com espessura de 10cm. Sobre as paredes, representa-se as vigas em concreto. Pode haver forro de madeira ou gesso, por exemplo, abaixo da laje ou sem a presença desta. Estes forros serão representados por duas linhas finas paralelas com a espessura do forro. VIGA LAJE FORRO

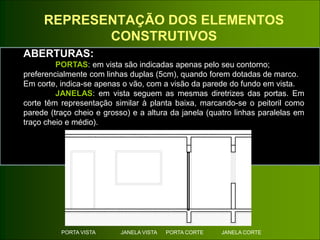

REPRESENTAÇÃO DOS ELEMENTOS CONSTRUTIVOS ABERTURAS: PORTAS: em vista são indicadas apenas pelo seu contorno; preferencialmente com linhas duplas (5cm), quando forem dotadas de marco. Em corte, indica-se apenas o vão, com a visão da parede do fundo em vista. JANELAS: em vista seguem as mesmas diretrizes das portas. Em corte têm representação similar à planta baixa, marcando-se o peitoril como parede (traço cheio e grosso) e a altura da janela (quatro linhas paralelas em traço cheio e médio). PORTA VISTA JANELA VISTA PORTA CORTE JANELA CORTE
INFORMAÇÕES DOS CORTES: REPRESENTAÇÃO DOS ELEMENTOS CONSTRUTIVOS No desenho dos cortes verticais, as representações são as cotas verticais, indicação de níveis e denominação dos ambientes cortados. Os cortes devem ser desenhados SEMPRE NA MESMA ESCALA DA PLANTA BAIXA. 210 210 265 35 35 00 +0,35 45 45 +0,48+0,50 475 60 280 250 267 152 30 70 55 10 10 10 3025 10 10 150 150 150 150 VARANDA WC
COTAS São representadas exclusivamente as cotas verticais, de todos os elementos de interesse em projeto, e principalmente: 1. pés direitos (altura do piso ao forro/teto); 2. cotas de peitoris e janelas; 3. cotas de portas e portões; 4. cotas das lajes e vigas existentes; 5. alturas de patamares de escadas e pisos intermediários; 6. altura de platibandas; 7. altura de cumeeiras; 8. altura de reservatórios (posição e dimensões); Para as regras de cotagem, utilizam-se os mesmos princípios utilizados para cotas em planta baixa: - As cotas devem ser preferencialmente externas; - As linhas de cota no mesmo alinhamento devem ser completas; 210 210 265 35 35 00 +0,35 45 45 +0,48+0,50 475 60 280 250 267 152 30 70 55 10 10 10 3025 10 10 150 150 150 150 VARANDA WC

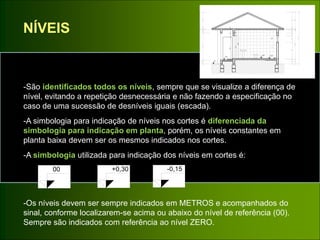

NÍVEIS -São identificados todos os níveis, sempre que se visualize a diferença de nível, evitando a repetição desnecessária e não fazendo a especificação no caso de uma sucessão de desníveis iguais (escada). -A simbologia para indicação de níveis nos cortes é diferenciada da simbologia para indicação em planta, porém, os níveis constantes em planta baixa devem ser os mesmos indicados nos cortes. -A simbologia utilizada para indicação dos níveis em cortes é: -Os níveis devem ser sempre indicados em METROS e acompanhados do sinal, conforme localizarem-se acima ou abaixo do nível de referência (00). Sempre são indicados com referência ao nível ZERO. 210 210 265 35 35 00 +0,35 45 45 +0,48+0,50 475 60 280 250 267 152 30 70 55 10 10 10 3025 10 10 150 150 150 150 VARANDA WC 00 +0,30 -0,15

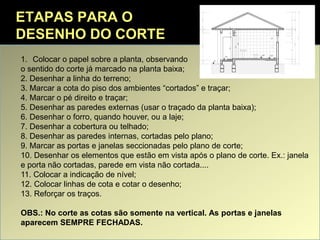

ETAPAS PARA O DESENHO DO CORTE 1. Colocar o papel sobre a planta, observando o sentido do corte já marcado na planta baixa; 2. Desenhar a linha do terreno; 3. Marcar a cota do piso dos ambientes “cortados” e traçar; 4. Marcar o pé direito e traçar; 5. Desenhar as paredes externas (usar o traçado da planta baixa); 6. Desenhar o forro, quando houver, ou a laje; 7. Desenhar a cobertura ou telhado; 8. Desenhar as paredes internas, cortadas pelo plano; 9. Marcar as portas e janelas seccionadas pelo plano de corte; 10. Desenhar os elementos que estão em vista após o plano de corte. Ex.: janela e porta não cortadas, parede em vista não cortada.... 11. Colocar a indicação de nível; 12. Colocar linhas de cota e cotar o desenho; 13. Reforçar os traços. OBS.: No corte as cotas são somente na vertical. As portas e janelas aparecem SEMPRE FECHADAS. 210 210 265 35 35 00 +0,35 45 45 +0,48+0,50 475 60 280 250 267 152 30 70 55 10 10 10 3025 10 10 150 150 150 150 VARANDA WC

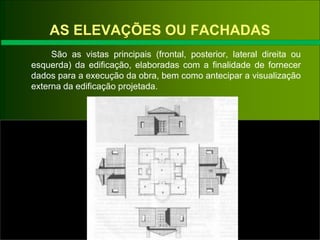

AS ELEVAÇÕES OU FACHADAS São as vistas principais (frontal, posterior, lateral direita ou esquerda) da edificação, elaboradas com a finalidade de fornecer dados para a execução da obra, bem como antecipar a visualização externa da edificação projetada.

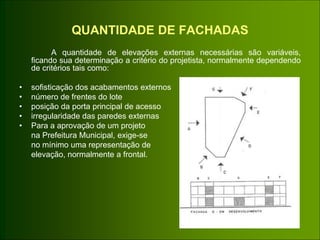

QUANTIDADE DE FACHADAS A quantidade de elevações externas necessárias são variáveis, ficando sua determinação a critério do projetista, normalmente dependendo de critérios tais como: • sofisticação dos acabamentos externos • número de frentes do lote • posição da porta principal de acesso • irregularidade das paredes externas • Para a aprovação de um projeto na Prefeitura Municipal, exige-se no mínimo uma representação de elevação, normalmente a frontal.

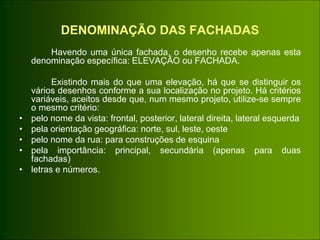

DENOMINAÇÃO DAS FACHADAS Havendo uma única fachada, o desenho recebe apenas esta denominação específica: ELEVAÇÃO ou FACHADA. Existindo mais do que uma elevação, há que se distinguir os vários desenhos conforme a sua localização no projeto. Há critérios variáveis, aceitos desde que, num mesmo projeto, utilize-se sempre o mesmo critério: • pelo nome da vista: frontal, posterior, lateral direita, lateral esquerda • pela orientação geográfica: norte, sul, leste, oeste • pelo nome da rua: para construções de esquina • pela importância: principal, secundária (apenas para duas fachadas) • letras e números.

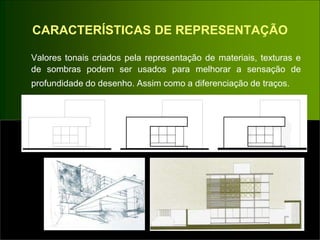

CARACTERÍSTICAS DE REPRESENTAÇÃO Valores tonais criados pela representação de materiais, texturas e de sombras podem ser usados para melhorar a sensação de profundidade do desenho. Assim como a diferenciação de traços.
REPRESENTAÇÃO DOS ELEMENTOS: PORTAS E JANELAS Em elevações ou fachadas a principal indicação é de que os elementos devem ser representados com a máxima fidelidade possível dentro dos recursos disponíveis de instrumental e de escala. A – porta cega B – porta almofadada C – Porta envidraçada D – Porta de lambris A – Guilhotina com venezianas B – De correr com persianas C – Basculante metálica/madeira

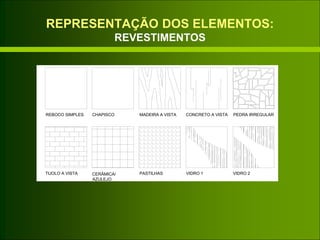

REPRESENTAÇÃO DOS ELEMENTOS: REVESTIMENTOS PASTILHAS MADEIRA A VISTA CERÂMICA/TIJOLO A VISTA REBOCO SIMPLES CHAPISCO VIDRO 1 CONCRETO A VISTA VIDRO 2 PEDRA IRREGULAR

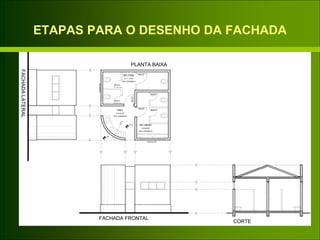

ETAPAS PARA O DESENHO DA FACHADA FACHADA FRONTAL 00 FACHADALATERAL 205X60/180 HALL 60x210 PISO CERÂMICO A=6,22 M² +0,15 A=9,88 M² 205X60/180 PISO CERÂMICO WC MASC CORTE PLANTA BAIXA PISO CERÂMICO 60x210 80x210 60x210 A=11,15 M² WC FEM 80x210 60x210 90x210

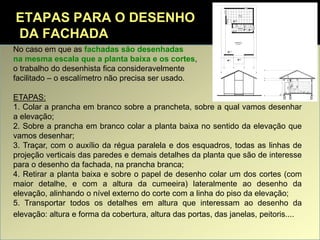

ETAPAS PARA O DESENHO DA FACHADA No caso em que as fachadas são desenhadas na mesma escala que a planta baixa e os cortes, o trabalho do desenhista fica consideravelmente facilitado – o escalímetro não precisa ser usado. ETAPAS: 1. Colar a prancha em branco sobre a prancheta, sobre a qual vamos desenhar a elevação; 2. Sobre a prancha em branco colar a planta baixa no sentido da elevação que vamos desenhar; 3. Traçar, com o auxílio da régua paralela e dos esquadros, todas as linhas de projeção verticais das paredes e demais detalhes da planta que são de interesse para o desenho da fachada, na prancha branca; 4. Retirar a planta baixa e sobre o papel de desenho colar um dos cortes (com maior detalhe, e com a altura da cumeeira) lateralmente ao desenho da elevação, alinhando o nível externo do corte com a linha do piso da elevação; 5. Transportar todos os detalhes em altura que interessam ao desenho da elevação: altura e forma da cobertura, altura das portas, das janelas, peitoris.... 265 220 210 210 +0,35 00 +0,50 +0,48 55 7010 45 21.20 M² TERRAÇO SALA 13.75 M² BANHO 5.70 M² 00 +0.35 +0.50 +0.48+0.50 +0.20 60x60/140 120x100/90 90x210 100x60/140 70x210

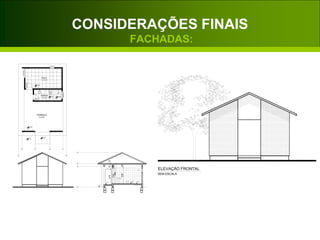

265 220 210 210 +0,35 00 +0,50 +0,48 55 7010 45 21.20 M² TERRAÇO SALA 13.75 M² BANHO 5.70 M² 00 +0.35 +0.50 +0.48+0.50 +0.20 60x60/140 120x100/90 90x210 100x60/140 70x210 ELEVAÇÃO FRONTAL SEM ESCALA CONSIDERAÇÕES FINAIS FACHADAS:

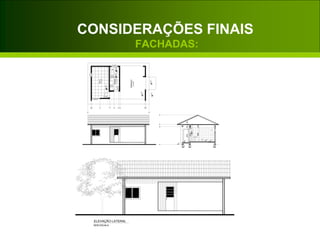

90x210 120x100/90 00 +0.20 TERRAÇO +0.35 21.20M² 70x210 5.70M² BANHO+0.48+0.50 100x60/140 +0.50 13.75M² SALA 60x60/140 00 2101070 +0,35 210 265 55 22045 +0,50 +0,48 ELEVAÇÃO LATERAL SEM ESCALA CONSIDERAÇÕES FINAIS FACHADAS:

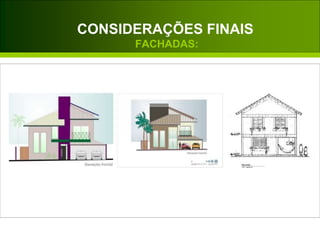

CONSIDERAÇÕES FINAIS FACHADAS:
