DESENHO DE ARQUITETURA II_AULA.pdf

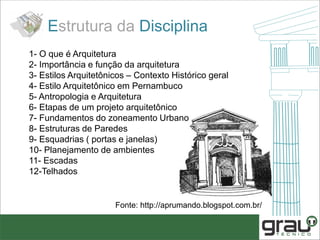

Estrutura da Disciplina
1- O que é Arquitetura
2- Importância e função da arquitetura

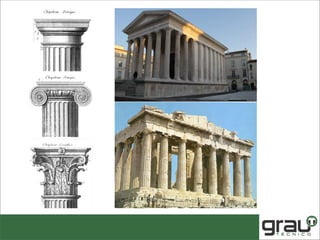

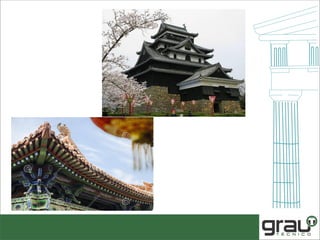

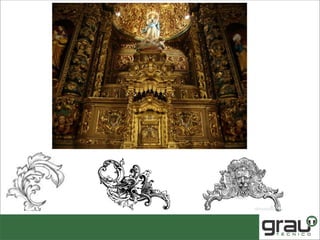

3- Estilos Arquitetônicos – Contexto Histórico geral

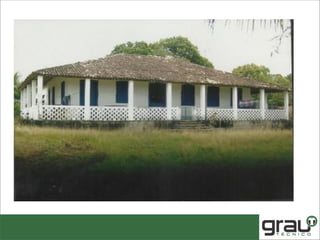

4- Estilo Arquitetônico em Pernambuco
5- Antropologia e Arquitetura
6- Etapas de um projeto arquitetônico
7- Fundamentos do zoneamento Urbano
8- Estruturas de Paredes

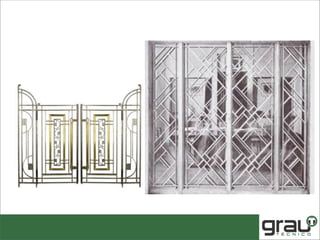

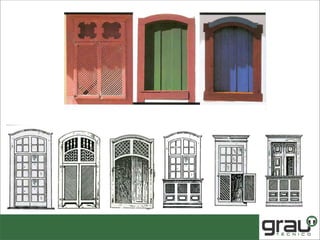

9- Esquadrias ( portas e janelas)
10- Planejamento de ambientes
11- Escadas
12-Telhados
Fonte: http://aprumando.blogspot.com.br/

"Para mim, enfim, a qualidade de uma
boa arquitetura não depende tanto
do talento, mas da formulação correta
do problema a ser resolvido."
(Alejandro Aravena)
Abordagem Geral

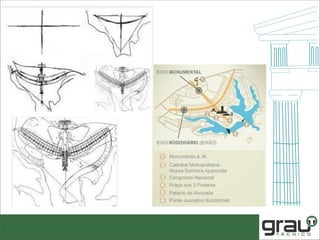

"Arquitetura é antes de mais nada construção, mas, construção
concebida com o propósito primordial de ordenar e organizar o
espaço para determinada finalidade e visando a determinada intenção.”
COSTA, Lúcio(1940)
O que é Arquitetura?
Fonte: http://aprumando.blogspot.com.br/

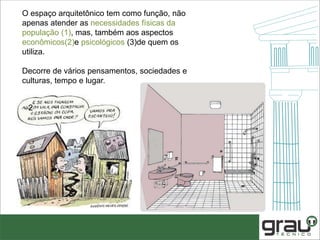

O espaço arquitetônico tem como função, não
apenas atender as necessidades físicas da
população (1), mas, também aos aspectos
econômicos(2)e psicológicos (3)de quem os
utiliza.
Decorre de vários pensamentos, sociedades e
culturas, tempo e lugar.
2

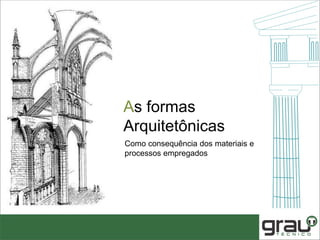

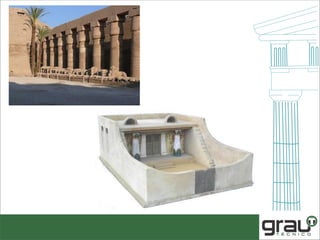

As formas
Arquitetônicas
Como consequência dos materiais e
processos empregados

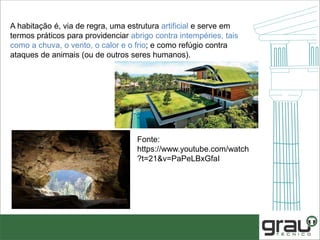

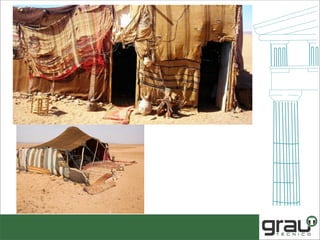

A habitação é, via de regra, uma estrutura artificial e serve em
termos práticos para providenciar abrigo contra intempéries, tais
como a chuva, o vento, o calor e o frio; e como refúgio contra
ataques de animais (ou de outros seres humanos).
Fonte:
https://www.youtube.com/watch
?t=21&v=PaPeLBxGfaI

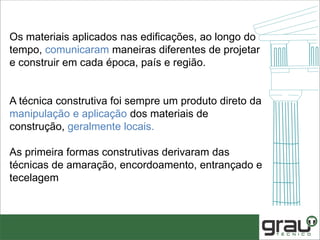

Os materiais aplicados nas edificações, ao longo do
tempo, comunicaram maneiras diferentes de projetar
e construir em cada época, país e região.
A técnica construtiva foi sempre um produto direto da
manipulação e aplicação dos materiais de
construção, geralmente locais.

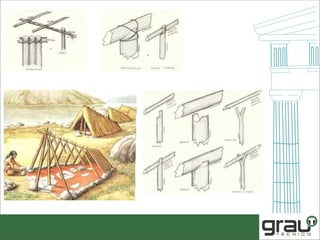

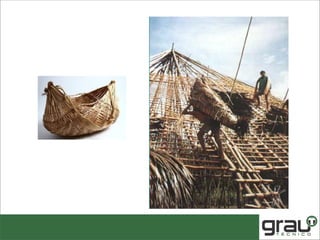

As primeira formas construtivas derivaram das
técnicas de amaração, encordoamento, entrançado e
tecelagem

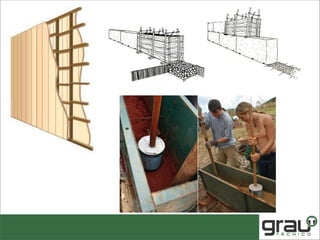

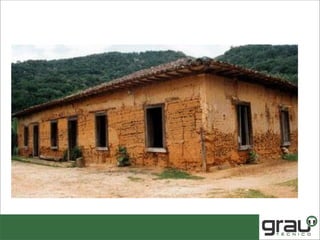

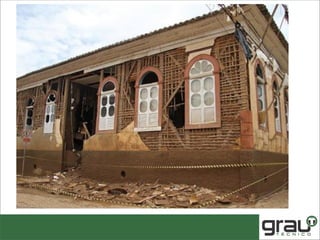

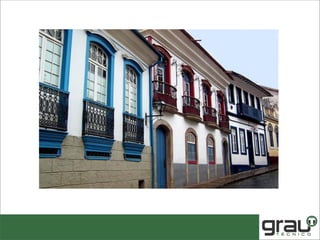

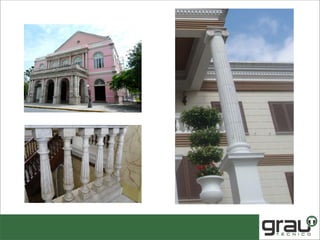

Arquitetura Vernacular
A todo o tipo de arquitetura em que se empregam materiais e
recursos do próprio ambiente em que a edificação é
construída. Desse modo, ela apresenta caráter local ou
regional.

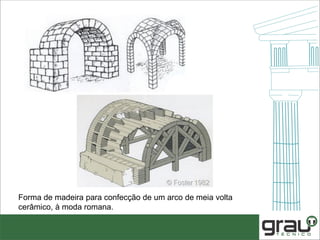

Forma de madeira para confecção de um arco de meia volta
cerâmico, à moda romana.

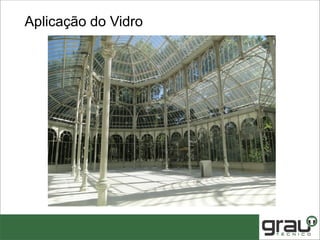

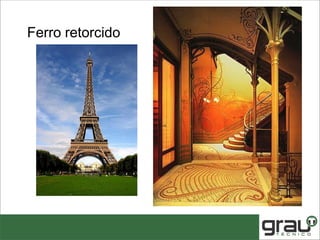

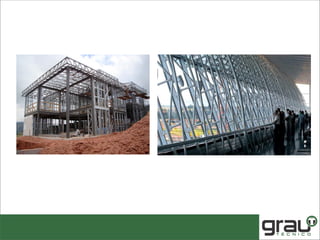

NOVAS TECNOLOGIAS

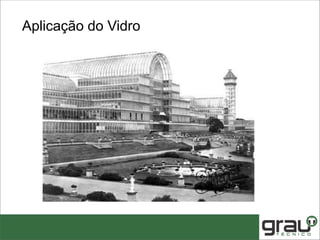

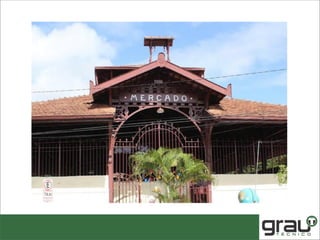

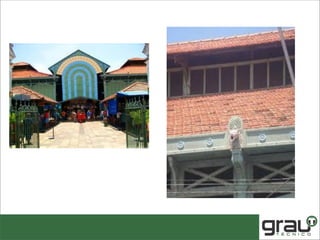

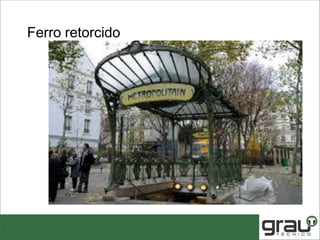

A revolução Industrial trouxe um novo elenco de
materiais. Aço, concreto armado e o Vidro.
Desafiando as antigas e grandes arquiteturas de
alvenaria de pedra.

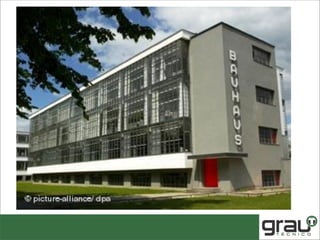

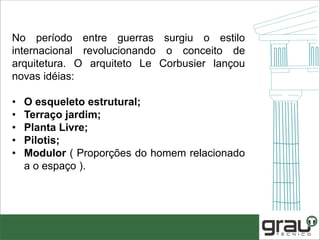

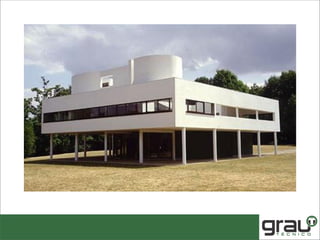

No período entre guerras surgiu o estilo
internacional revolucionando o conceito de
arquitetura. O arquiteto Le Corbusier lançou
novas idéias:
• O esqueleto estrutural;
• Terraço jardim;
• Planta Livre;
• Pilotis;
• Modulor ( Proporções do homem relacionado
a o espaço ).

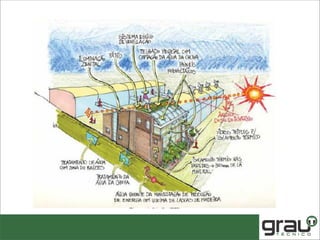

No século XXI. Surgiram estilos como o pós modernismo,
High-tec, construtivismo e desconstrutivismo voltados
para os aspectos de conforto ambiental e térmico.

Novos Produtos
( NOVOS HÁBITOS)

Etapas de um projeto
arquitetônico

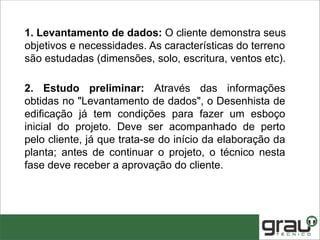

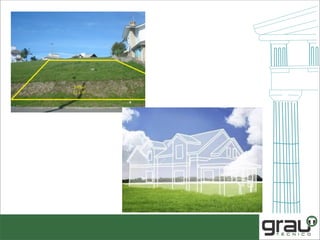

1. Levantamento de dados: O cliente demonstra seus
objetivos e necessidades. As características do terreno
são estudadas (dimensões, solo, escritura, ventos etc).

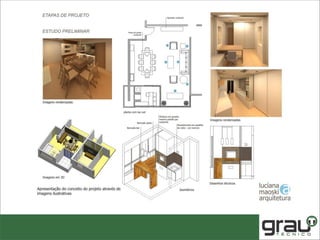

2. Estudo preliminar: Através das informações
obtidas no "Levantamento de dados", o Desenhista de
edificação já tem condições para fazer um esboço
inicial do projeto. Deve ser acompanhado de perto
pelo cliente, já que trata-se do início da elaboração da
planta; antes de continuar o projeto, o técnico nesta
fase deve receber a aprovação do cliente.

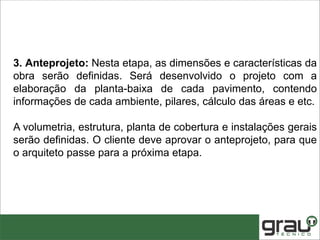

3. Anteprojeto: Nesta etapa, as dimensões e características da
obra serão definidas. Será desenvolvido o projeto com a
elaboração da planta-baixa de cada pavimento, contendo
informações de cada ambiente, pilares, cálculo das áreas e etc.
A volumetria, estrutura, planta de cobertura e instalações gerais
serão definidas. O cliente deve aprovar o anteprojeto, para que
o arquiteto passe para a próxima etapa.

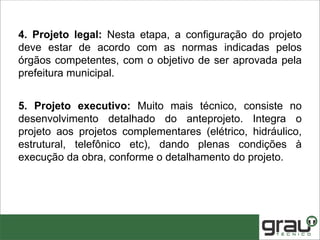

4. Projeto legal: Nesta etapa, a configuração do projeto
deve estar de acordo com as normas indicadas pelos
órgãos competentes, com o objetivo de ser aprovada pela
prefeitura municipal.

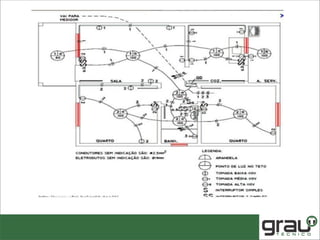

5. Projeto executivo: Muito mais técnico, consiste no
desenvolvimento detalhado do anteprojeto. Integra o
projeto aos projetos complementares (elétrico, hidráulico,
estrutural, telefônico etc), dando plenas condições à
execução da obra, conforme o detalhamento do projeto.

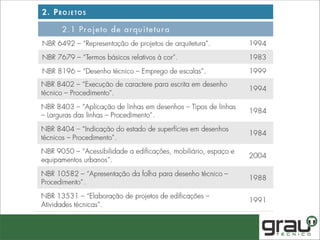

ISO - Organização Internacional de
Normalização.
DIN — Deutsches Institut für
Normung.O DIN (Instituto Alemão para
Normalização)
AFNOR - Associação Francesa de
Normalização.

Alguns padrões ISO foram
criados a partir de padrões
DIN anteriores, como DIN
476 para tamanhos de
papéis, de 1922, que
introduziu o tamanho A4,
e que foi adoptado como
padrão internacional ISO 216
em 1975.

Detalhes da legenda
consiste de :
1 - título do desenho
2 - número
3 - escala
4 – firma
5 - data e nome
6 - descrição dos
componentes e
quantidades

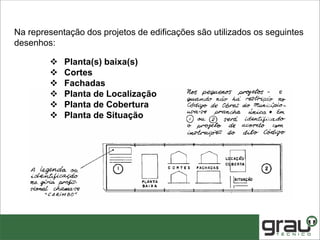

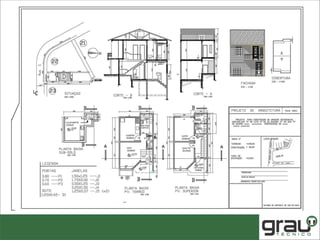

 Planta(s) baixa(s)

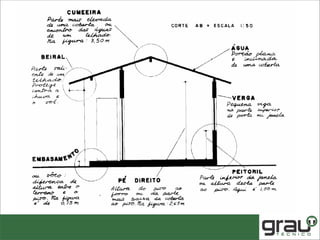

 Cortes
 Fachadas

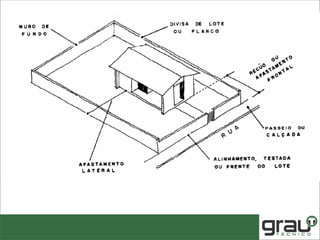

 Planta de Localização
 Planta de Cobertura
 Planta de Situação
Na representação dos projetos de edificações são utilizados os seguintes
desenhos:

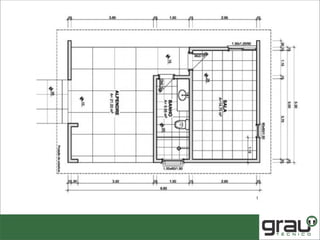

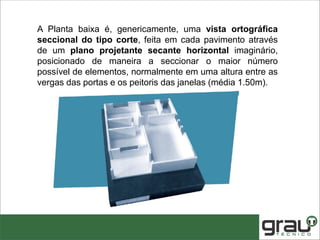

A Planta baixa é, genericamente, uma vista ortográfica
seccional do tipo corte, feita em cada pavimento através
de um plano projetante secante horizontal imaginário,
posicionado de maneira a seccionar o maior número
possível de elementos, normalmente em uma altura entre as
vergas das portas e os peitoris das janelas (média 1.50m).

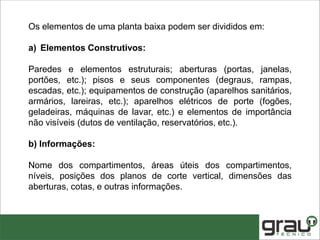

Os elementos de uma planta baixa podem ser divididos em:
a) Elementos Construtivos:
Paredes e elementos estruturais; aberturas (portas, janelas,
portões, etc.); pisos e seus componentes (degraus, rampas,
escadas, etc.); equipamentos de construção (aparelhos sanitários,
armários, lareiras, etc.); aparelhos elétricos de porte (fogões,
geladeiras, máquinas de lavar, etc.) e elementos de importância
não visíveis (dutos de ventilação, reservatórios, etc.).
b) Informações:
Nome dos compartimentos, áreas úteis dos compartimentos,
níveis, posições dos planos de corte vertical, dimensões das
aberturas, cotas, e outras informações.

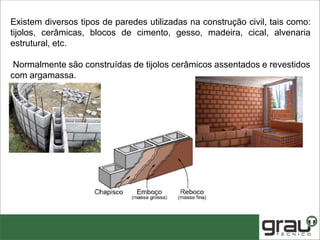

Existem diversos tipos de paredes utilizadas na construção civil, tais como:
tijolos, cerâmicas, blocos de cimento, gesso, madeira, cical, alvenaria
estrutural, etc.
Normalmente são construídas de tijolos cerâmicos assentados e revestidos
com argamassa.

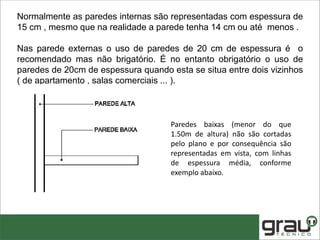

Normalmente as paredes internas são representadas com espessura de
15 cm , mesmo que na realidade a parede tenha 14 cm ou até menos .
Nas parede externas o uso de paredes de 20 cm de espessura é o
recomendado mas não brigatório. É no entanto obrigatório o uso de
paredes de 20cm de espessura quando esta se situa entre dois vizinhos
( de apartamento , salas comerciais ... ).
Paredes baixas (menor do que
1.50m de altura) não são cortadas
pelo plano e por consequência são
representadas em vista, com linhas
de espessura média, conforme
exemplo abaixo.

Os níveis são representações que indicam a que altura está um determinado
pavimento de uma edificação.
Mas como começamos a definir os níveis? para isso precisamos começar
definindo qual é o nível 0.00, ou seja, de onde estamos começando a contar
os desviveis da edificação.

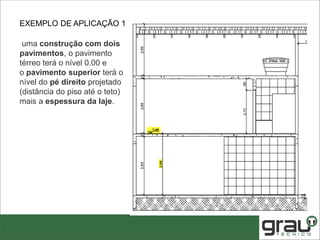

uma construção com dois
pavimentos, o pavimento
térreo terá o nível 0.00 e
o pavimento superior terá o
nível do pé direito projetado
(distância do piso até o teto)
mais a espessura da laje.
EXEMPLO DE APLICAÇÃO 1

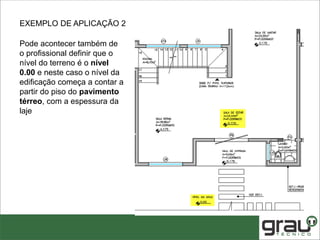

Pode acontecer também de
o profissional definir que o
nível do terreno é o nível
0.00 e neste caso o nível da
edificação começa a contar a
partir do piso do pavimento
térreo, com a espessura da
laje
EXEMPLO DE APLICAÇÃO 2

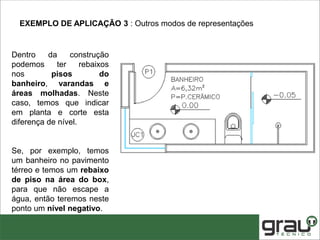

Dentro da construção
podemos ter rebaixos
nos pisos do
banheiro, varandas e
áreas molhadas. Neste
caso, temos que indicar
em planta e corte esta
diferença de nível.
Se, por exemplo, temos
um banheiro no pavimento
térreo e temos um rebaixo
de piso na área do box,
para que não escape a
água, então teremos neste
ponto um nível negativo.
EXEMPLO DE APLICAÇÃO 3 : Outros modos de representações

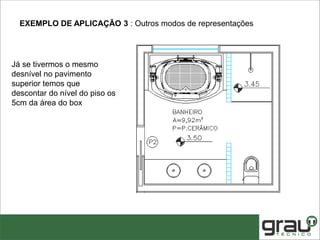

Já se tivermos o mesmo
desnível no pavimento
superior temos que
descontar do nível do piso os
5cm da área do box
EXEMPLO DE APLICAÇÃO 3 : Outros modos de representações

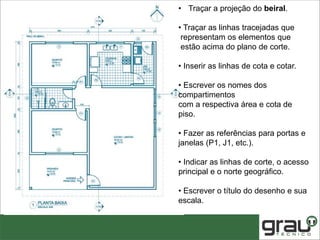

• Traçar a projeção do beiral.
• Traçar as linhas tracejadas que
representam os elementos que
estão acima do plano de corte.
• Inserir as linhas de cota e cotar.
• Escrever os nomes dos
compartimentos
com a respectiva área e cota de
piso.
• Fazer as referências para portas e
janelas (P1, J1, etc.).
• Indicar as linhas de corte, o acesso
principal e o norte geográfico.
• Escrever o título do desenho e sua
escala.
