Universidade Veiga de Almeida - Expressão gráfica 1 – Exercício de Planta baixa
Professora Silvana Rocha
1

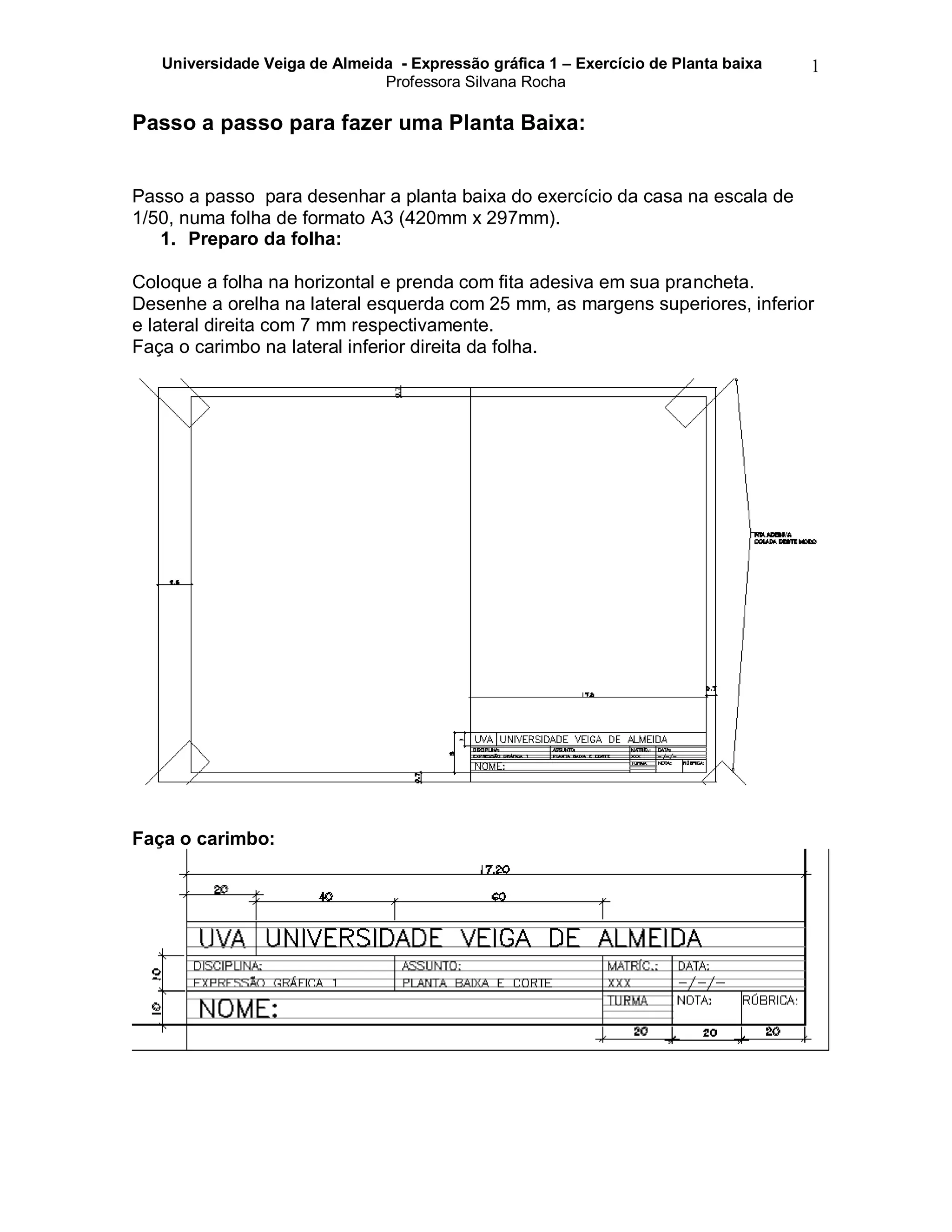

Passo a passo para fazer uma Planta Baixa:
Passo a passo para desenhar a planta baixa do exercício da casa na escala de
1/50, numa folha de formato A3 (420mm x 297mm).
1. Preparo da folha:
Coloque a folha na horizontal e prenda com fita adesiva em sua prancheta.
Desenhe a orelha na lateral esquerda com 25 mm, as margens superiores, inferior
e lateral direita com 7 mm respectivamente.
Faça o carimbo na lateral inferior direita da folha.
Faça o carimbo:

2

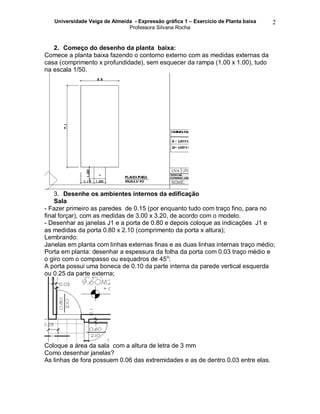

2. Começo do desenho da planta baixa:
Comece a planta baixa fazendo o contorno externo com as medidas externas da
casa (comprimento x profundidade), sem esquecer da rampa (1.00 x 1.00), tudo
na escala 1/50.
3. Desenhe os ambientes internos da edificação
Sala
- Fazer primeiro as paredes de 0.15 (por enquanto tudo com traço fino, para no
final forçar), com as medidas de 3.00 x 3.20, de acordo com o modelo.
- Desenhar as janelas J1 e a porta de 0.80 e depois coloque as indicações J1 e
as medidas da porta 0.80 x 2.10 (comprimento da porta x altura);
Lembrando:
Janelas em planta com linhas externas finas e as duas linhas internas traço médio;
Porta em planta: desenhar a espessura da folha da porta com 0.03 traço médio e
o giro com o compasso ou esquadros de 45o
;
A porta possui uma boneca de 0.10 da parte interna da parede vertical esquerda
ou 0.25 da parte externa;
Coloque a área da sala com a altura de letra de 3 mm
Como desenhar janelas?
As linhas de fora possuem 0.06 das extremidades e as de dentro 0.03 entre elas.

3

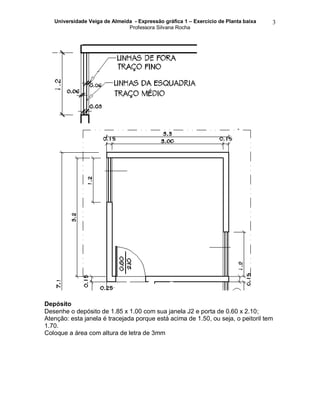

Depósito
Desenhe o depósito de 1.85 x 1.00 com sua janela J2 e porta de 0.60 x 2.10;
Atenção: esta janela é tracejada porque está acima de 1.50, ou seja, o peitoril tem
1.70.
Coloque a área com altura de letra de 3mm

4

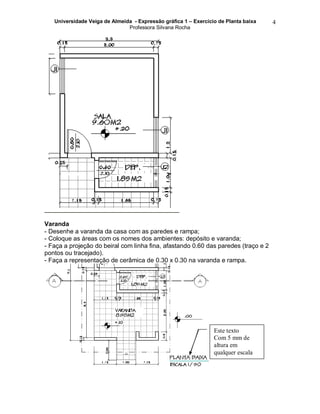

Varanda
- Desenhe a varanda da casa com as paredes e rampa;
- Coloque as áreas com os nomes dos ambientes: depósito e varanda;
- Faça a projeção do beiral com linha fina, afastando 0.60 das paredes (traço e 2
pontos ou tracejado).
- Faça a representação de cerâmica de 0.30 x 0.30 na varanda e rampa.
Este texto
Com 5 mm de
altura em
qualquer escala

5

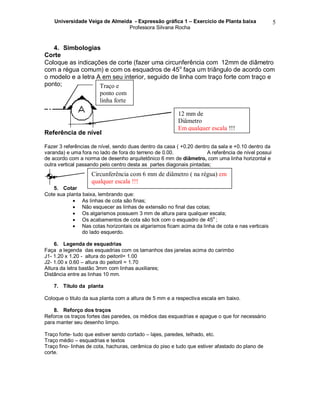

4. Simbologias
Corte
Coloque as indicações de corte (fazer uma circunferência com 12mm de diâmetro
com a régua comum) e com os esquadros de 45o
faça um triângulo de acordo com
o modelo e a letra A em seu interior, seguido de linha com traço forte com traço e
ponto;
Referência de nível
Fazer 3 referências de nível, sendo duas dentro da casa ( +0.20 dentro da sala e +0.10 dentro da
varanda) e uma fora no lado de fora do terreno de 0.00. A referência de nível possui
de acordo com a norma de desenho arquitetônico 6 mm de diâmetro, com uma linha horizontal e
outra vertical passando pelo centro desta as partes diagonais pintadas;
5. Cotar
Cote sua planta baixa, lembrando que:
 As linhas de cota são finas;
 Não esquecer as linhas de extensão no final das cotas;
 Os algarismos possuem 3 mm de altura para qualquer escala;
 Os acabamentos de cota são tick com o esquadro de 45
o
;
 Nas cotas horizontais os algarismos ficam acima da linha de cota e nas verticais
do lado esquerdo.
6. Legenda de esquadrias
Faça a legenda das esquadrias com os tamanhos das janelas acima do carimbo
J1- 1.20 x 1.20 - altura do peitoril= 1.00
J2- 1.00 x 0.60 – altura do peitoril = 1.70
Altura da letra bastão 3mm com linhas auxiliares;
Distância entre as linhas 10 mm.
7. Título da planta
Coloque o titulo da sua planta com a altura de 5 mm e a respectiva escala em baixo.
8. Reforço dos traços
Reforce os traços fortes das paredes, os médios das esquadrias e apague o que for necessário
para manter seu desenho limpo.
Traço forte- tudo que estiver sendo cortado – lajes, paredes, telhado, etc.
Traço médio – esquadrias e textos
Traço fino- linhas de cota, hachuras, cerâmica do piso e tudo que estiver afastado do plano de
corte.
12 mm de
Diâmetro
Em qualquer escala !!!
Traço e
ponto com
linha forte
Circunferência com 6 mm de diâmetro ( na régua) em
qualquer escala !!!

6

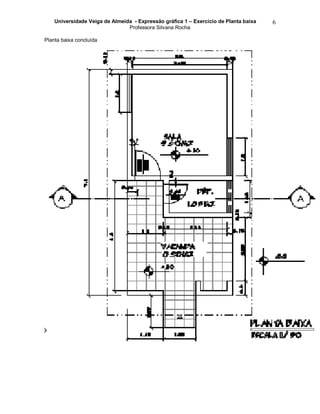

Planta baixa concluída

7

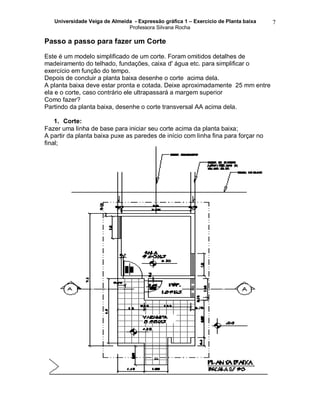

Passo a passo para fazer um Corte
Este é um modelo simplificado de um corte. Foram omitidos detalhes de
madeiramento do telhado, fundações, caixa d' água etc. para simplificar o
exercício em função do tempo.
Depois de concluir a planta baixa desenhe o corte acima dela.
A planta baixa deve estar pronta e cotada. Deixe aproximadamente 25 mm entre
ela e o corte, caso contrário ele ultrapassará a margem superior
Como fazer?
Partindo da planta baixa, desenhe o corte transversal AA acima dela.
1. Corte:
Fazer uma linha de base para iniciar seu corte acima da planta baixa;
A partir da planta baixa puxe as paredes de início com linha fina para forçar no
final;

8

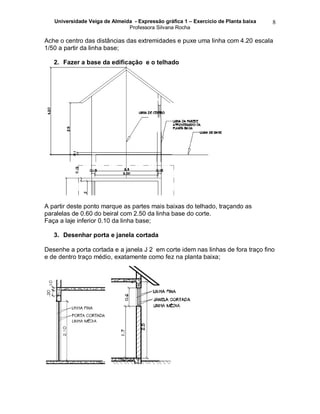

Ache o centro das distâncias das extremidades e puxe uma linha com 4.20 escala
1/50 a partir da linha base;
2. Fazer a base da edificação e o telhado
A partir deste ponto marque as partes mais baixas do telhado, traçando as
paralelas de 0.60 do beiral com 2.50 da linha base do corte.
Faça a laje inferior 0.10 da linha base;
3. Desenhar porta e janela cortada
Desenhe a porta cortada e a janela J 2 em corte idem nas linhas de fora traço fino
e de dentro traço médio, exatamente como fez na planta baixa;

9

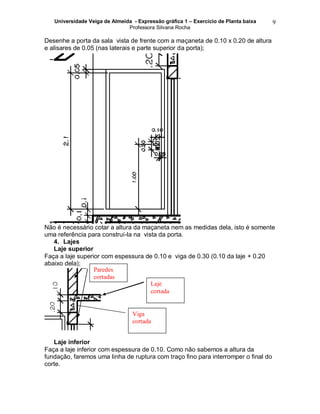

Desenhe a porta da sala vista de frente com a maçaneta de 0.10 x 0.20 de altura
e alisares de 0.05 (nas laterais e parte superior da porta);
Não é necessário cotar a altura da maçaneta nem as medidas dela, isto é somente
uma referência para construí-la na vista da porta.
4. Lajes
Laje superior
Faça a laje superior com espessura de 0.10 e viga de 0.30 (0.10 da laje + 0.20
abaixo dela);
5.
Laje inferior
Faça a laje inferior com espessura de 0.10. Como não sabemos a altura da
fundação, faremos uma linha de ruptura com traço fino para interromper o final do
corte.
Laje
cortada
Viga
cortada
Paredes
cortadas

10

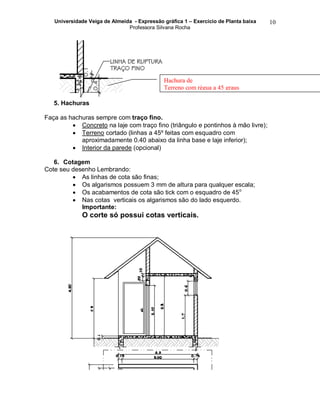

5. Hachuras
Faça as hachuras sempre com traço fino.
 Concreto na laje com traço fino (triângulo e pontinhos à mão livre);
 Terreno cortado (linhas a 45º feitas com esquadro com
aproximadamente 0.40 abaixo da linha base e laje inferior);
 Interior da parede (opcional)
6. Cotagem
Cote seu desenho Lembrando:
 As linhas de cota são finas;
 Os algarismos possuem 3 mm de altura para qualquer escala;
 Os acabamentos de cota são tick com o esquadro de 45o
 Nas cotas verticais os algarismos são do lado esquerdo.
Importante:
O corte só possui cotas verticais.
Hachura de
Terreno com régua a 45 graus

11

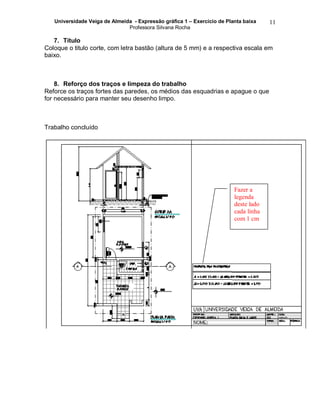

7. Título
Coloque o titulo corte, com letra bastão (altura de 5 mm) e a respectiva escala em
baixo.
8. Reforço dos traços e limpeza do trabalho
Reforce os traços fortes das paredes, os médios das esquadrias e apague o que
for necessário para manter seu desenho limpo.
Trabalho concluído
Fazer a
legenda
deste lado
cada linha
com 1 cm
