Desenho arquitetônico cortes
O documento explica o que são cortes em desenho de arquitetura e como eles são representados. Cortes mostram seções transversais e longitudinais de uma construção e fornecem detalhes sobre elementos internos. Devem incluir indicações de nível, dimensões e localização no plano.
Mais conteúdo relacionado
Semelhante a Desenho arquitetônico cortes
Desenho arquitetônico cortes
- 1.

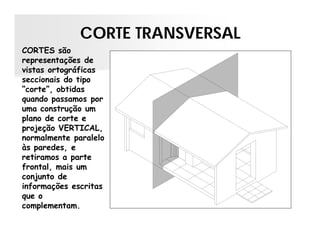

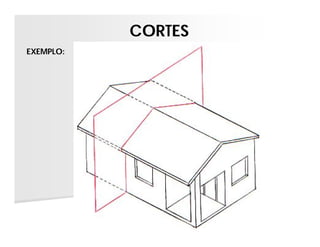

- 2. CORTE TRANSVERSAL CORTES são representaçõesde vistas ortográficas seccionais do tipo “corte”, obtidas quando passamos por uma construção um plano de corte e projeção VERTICAL, normalmente paralelo às paredes, e retiramos a parte frontal, mais um conjunto de informações escritas que o complementam.

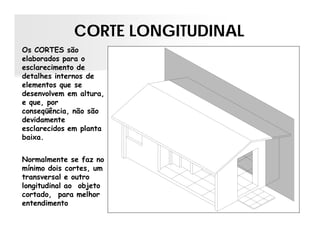

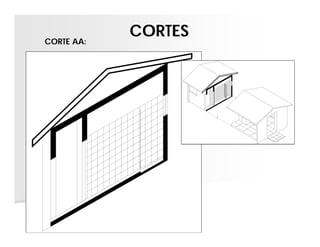

- 3. CORTE LONGITUDINAL Os CORTESsão elaborados para o esclarecimento de detalhes internos de elementos que se desenvolvem em altura, e que, por conseqüência, não são devidamente esclarecidos em planta baixa. Normalmente se faz no mínimo dois cortes, um transversal e outro longitudinal ao objeto cortado, para melhor entendimento

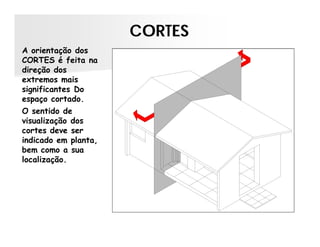

- 4. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.

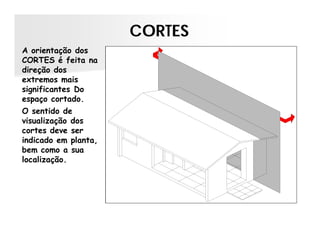

- 5. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.

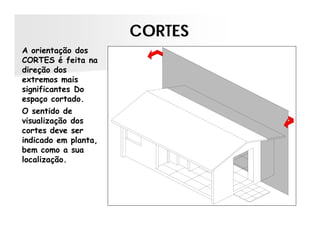

- 6. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.
- 7. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.

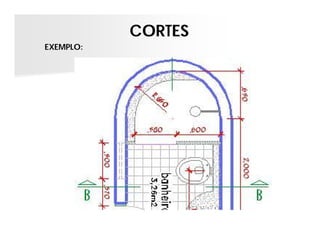

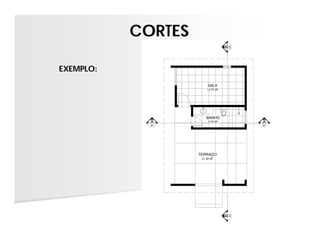

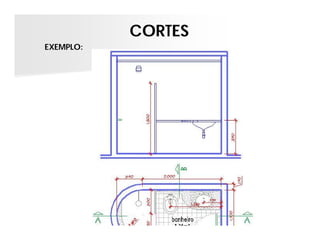

- 8. B 01 21.20 M² TERRAÇO A 01 B 01 BANHO 5.70 M² SALA 13.75M² 01 A CORTES EXEMPLO:

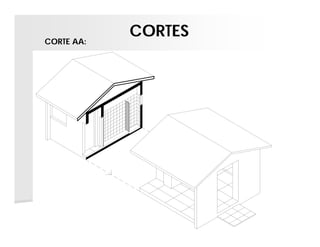

- 9.
- 10.

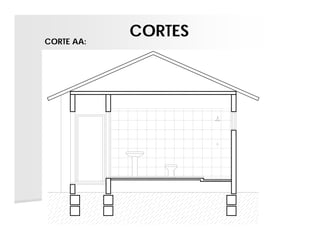

- 11.
- 12.
- 13.

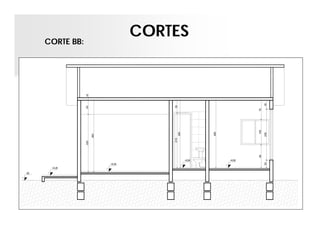

- 14.

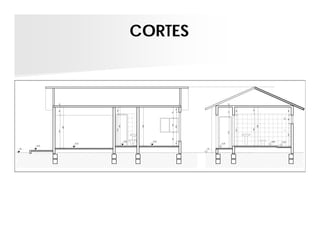

- 15.

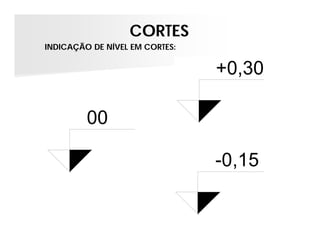

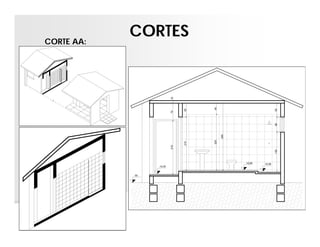

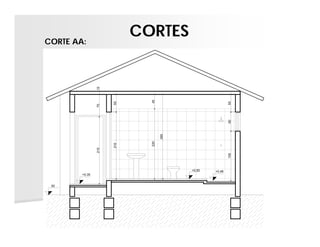

- 16. 00 +0,30 -0,15 INDICAÇÃO DE NÍVELEM CORTES: CORTES

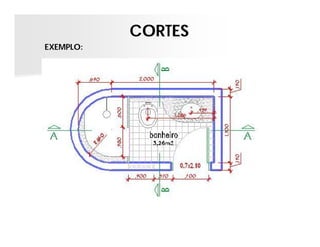

- 17.

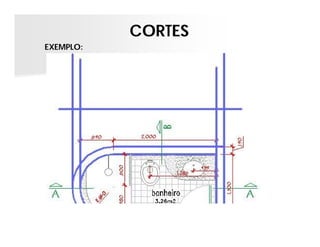

- 18.

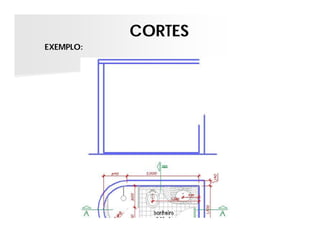

- 19.
- 20.

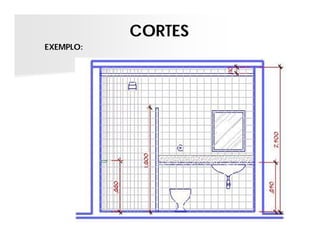

- 21.
- 22.

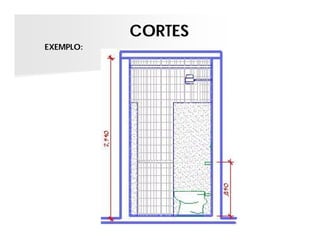

- 23.

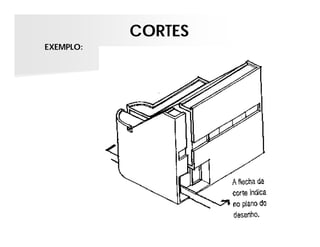

- 24.

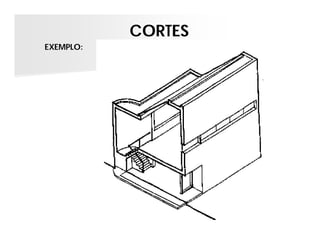

- 25.

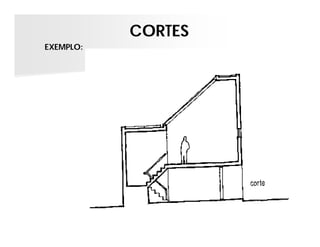

- 26.

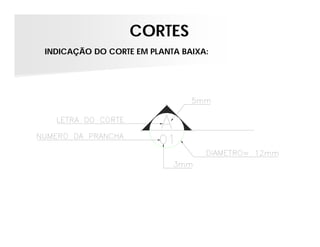

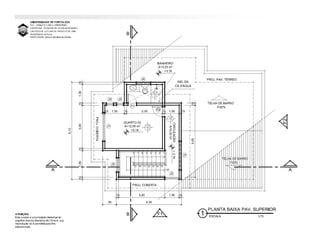

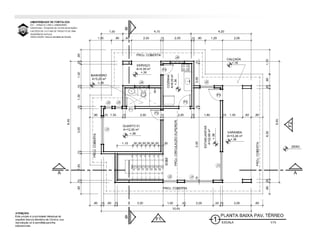

- 27. CORTES INDICAÇÃO DO CORTEEM PLANTA BAIXA:

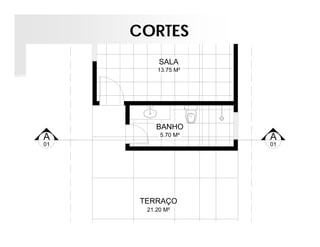

- 28. TERRAÇO 21.20 M² 5.70 M² BANHO 13.75M² SALA A 01 A 01 CORTES

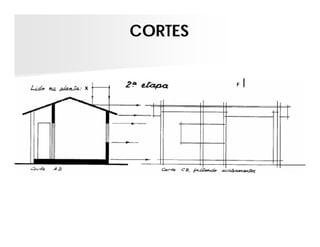

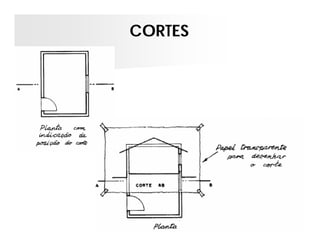

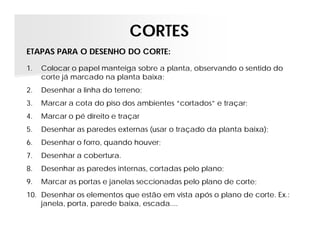

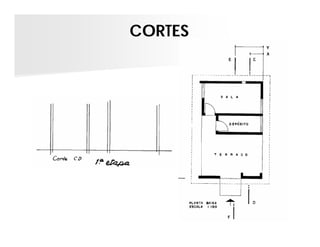

- 29. CORTES 1. Colocar opapel manteiga sobre a planta, observando o sentido do corte já marcado na planta baixa; 2. Desenhar a linha do terreno; 3. Marcar a cota do piso dos ambientes “cortados” e traçar; 4. Marcar o pé direito e traçar 5. Desenhar as paredes externas (usar o traçado da planta baixa); 6. Desenhar o forro, quando houver; 7. Desenhar a cobertura. 8. Desenhar as paredes internas, cortadas pelo plano; 9. Marcar as portas e janelas seccionadas pelo plano de corte; 10. Desenhar os elementos que estão em vista após o plano de corte. Ex.: janela, porta, parede baixa, escada.... ETAPAS PARA O DESENHO DO CORTE:

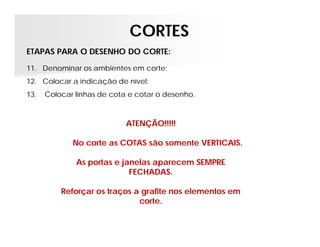

- 30. CORTES 11. Denominar osambientes em corte; 12. Colocar a indicação de nível; 13. Colocar linhas de cota e cotar o desenho. ETAPAS PARA O DESENHO DO CORTE: ATENÇÃO!!!!! No corte as COTAS são somente VERTICAIS. As portas e janelas aparecem SEMPRE FECHADAS. Reforçar os traços a grafite nos elementos em corte.
- 31.
- 32.
- 33.

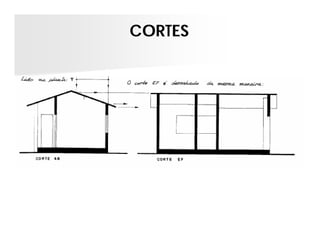

- 34.

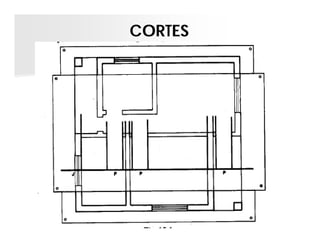

- 35.
- 36.

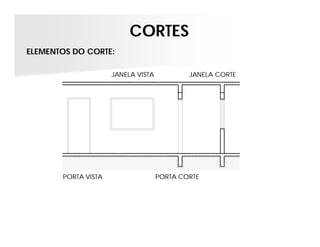

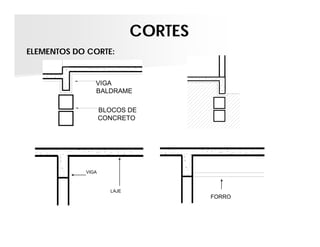

- 37. PORTA VISTA PORTACORTE JANELA VISTA JANELA CORTE CORTES ELEMENTOS DO CORTE:
- 38.

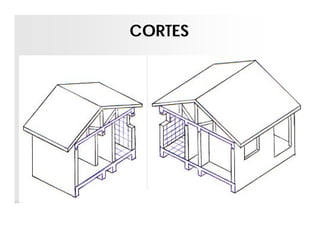

- 39.

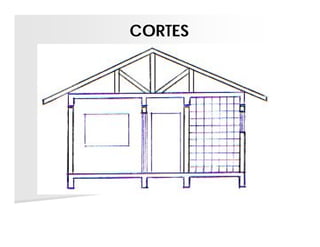

- 40.

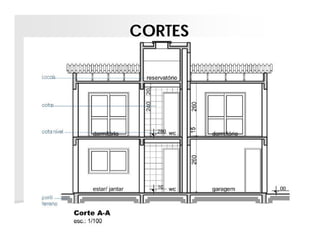

- 41.
